作為路由器行業的T1梯隊廠商，華碩近期發布了新旗艦華碩ROG魔盒Pro，除了保留DIY屬性以外，高達12000Mbps總帶寬的三頻段可以勝任各種專屬無線傳輸需求，不管是商用還是家用都可以提供極佳的無線傳輸體驗。

下面和大家分享下這款新旗艦路由器的拆解評測，同時也會有一些針對性的使用/配置建議。

省流總結

給懶得看完的朋友做下總結：

• 作為華碩ROG魔盒的升級款，華碩ROG魔盒Pro的外觀和華碩ROG魔盒幾乎一致，主要提升在于處理器性能和無線性能上，絕大部分大戶型房屋使用單機就足夠覆蓋，不需要加錢組Mesh。
• 華碩ROG魔盒Pro作為三頻的WiFi7路由器，主要優勢體現在無線傳輸性能上，5G-2頻段有兩種用法，分別是單獨的電競頻段/MESH專用頻段，所以適合電競網絡搭建或者組無線回程MESH。
• 華碩路由器使用的自研系統是最大亮點，提供了相當豐富的預設（比如游戲模式等），還有非常多的高階設置，具體參考下面的調試建議環節。

作為少數不是防破拆設計的華碩路由器，華碩ROG魔盒Pro還有一定的DIY客制化改造空間，下面拆解部分會有講解。

列一下本文目錄，感興趣的朋友可以按需跳轉。

參數解析

簡單列一下華碩ROG魔盒Pro的硬件參數：

• 定價為2599元。首發活動價2549元。
• 有獨立的信仰之眼燈區，支持Aura燈效。
• CPU為博通BCM6766，四核四線程+2.0GHz最大頻率。
• 運行內存為2GB DDR4，存儲內存為256MB。
• 內置8根天線，無線模塊為BCM6726，網卡模塊為BCM50904。
• 支持BE協議（wifi7），無線為2.4G+5G-1+5G-2三頻，5G-2頻段可用作電競專線，也可以用作，2.4G帶寬為300Mbps，5G-1帶寬為5764Mbps，5G-2帶寬為5764Mbps。
• 物理網口為2.5Gbps網口*8，其中5和6口為專用電競口，支持網口聚合，部分網口支持自定義WAN/LAN。
• 拓展接口為USB3.2Gen1*1，支持遠程下載和文件共享。
• 支持Ai Mesh2.0一鍵組網，提供Ai Protection防護服務，內置網易UU。
• 保修為三年。

最重要的是博通平臺，如果有博通平臺的老華碩路由器，搭配著組MESH會更合適一些，全家桶會有加成的。

通過參數解析，華碩ROG魔盒Pro的適用環境就很明了了：

• 首先是商用場景，華碩ROG魔盒Pro有著足夠多的LAN口+專屬5G頻段+網易UU做全局游戲加速，非常適合游戲工作室，同樣也適合無線設備多的媒體工作室。
• 其次是家用場景，華碩路由器使用的Asus Router-OS的易用性非常強，跟著引導就能很輕松完成細節配置，并且可以享受華碩全家桶的額外加成。

最重要的還是技術支持，華碩提供了非常貼心的客服和技術團隊，用戶不需要費時費力的自己去定位排障。

外觀開箱

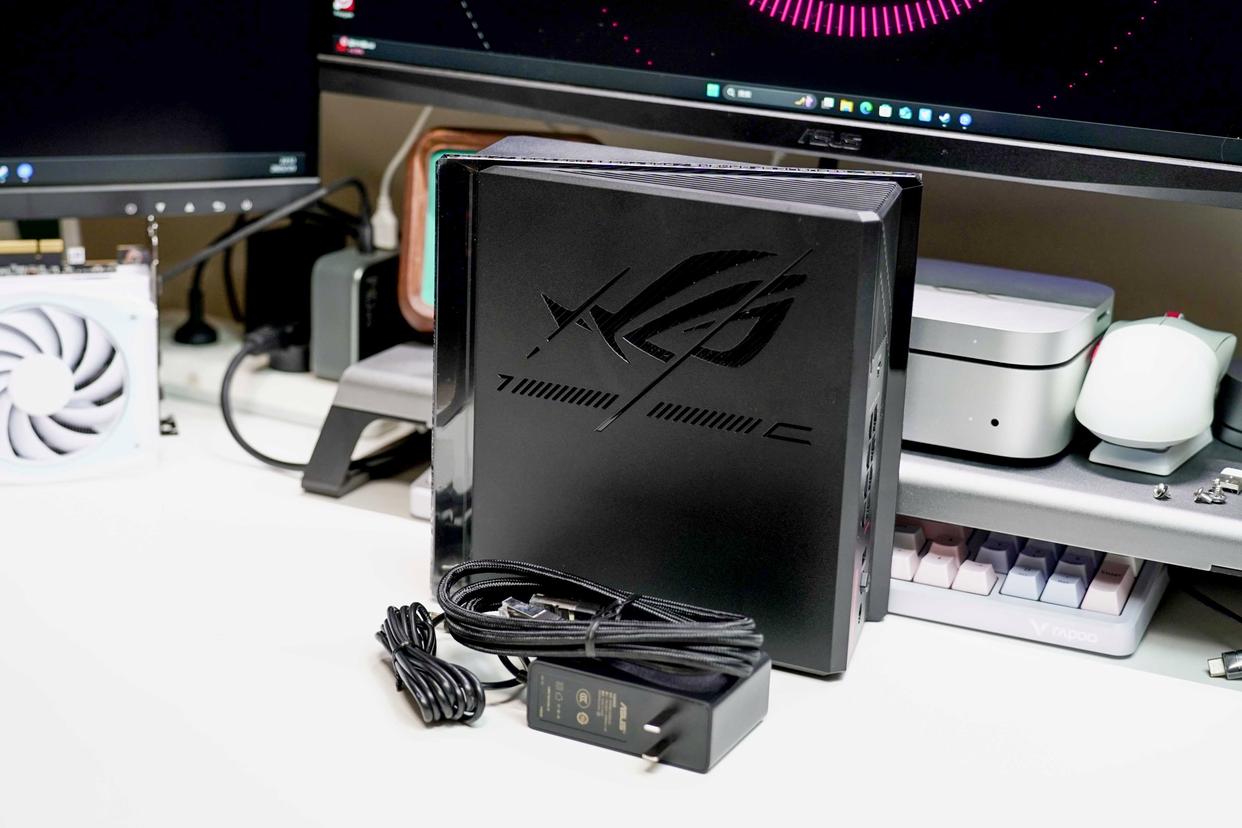

華碩ROG魔盒Pro的外殼模具和華碩ROG魔盒幾乎完全一致，方方正正的盒子造型，多處有信仰之眼相關設計，情緒價值拉滿。

正面頂部是一塊ROG信仰之眼的RGB燈牌，通電后會呈現RGB燈效，支持手機App配置華碩獨家的其中Aura燈效。

整機多處使用斜線設計，表達了ROG玩家的速度、力量和掌控，更年輕話的幾何造型則更DIY玩家的喜愛。

機身側面則做了浮雕設計，觀感上有類似跑車常用的碳纖維+進氣柵元素，這種競技類設計在ROG產品中非常常見，也是電競玩家們喜歡ROG產品的點。

華碩ROG魔盒Pro的背部分為操作區和散熱開孔區，布局類似Dell的MFF結構電腦，也是被動散熱設備的成熟方案之一。

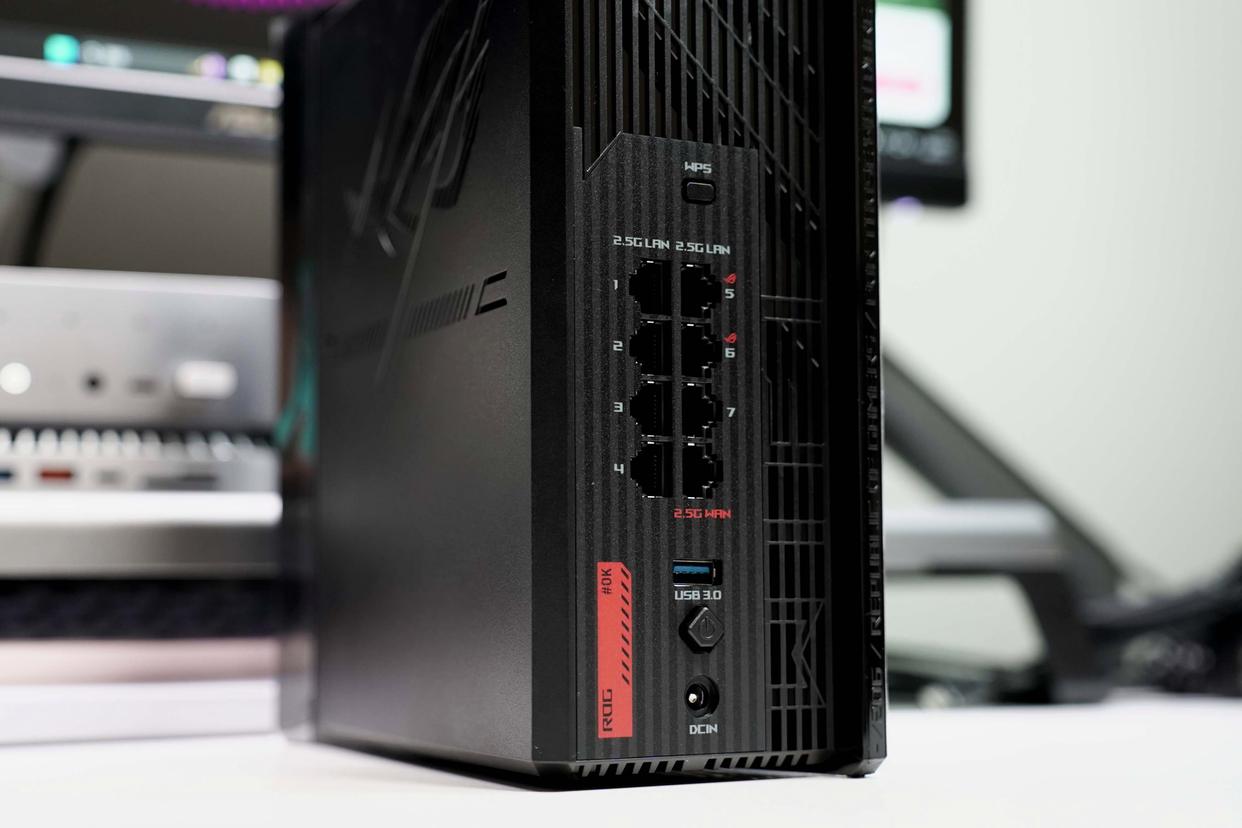

接口和按鈕都被設計在機身背部的下側，包含網口、USB接口、WPS開關和DC電源接口，其中有眼睛標志的5和6口為電競端口，按鈕則均做了凸起設計，方便用戶盲操作。

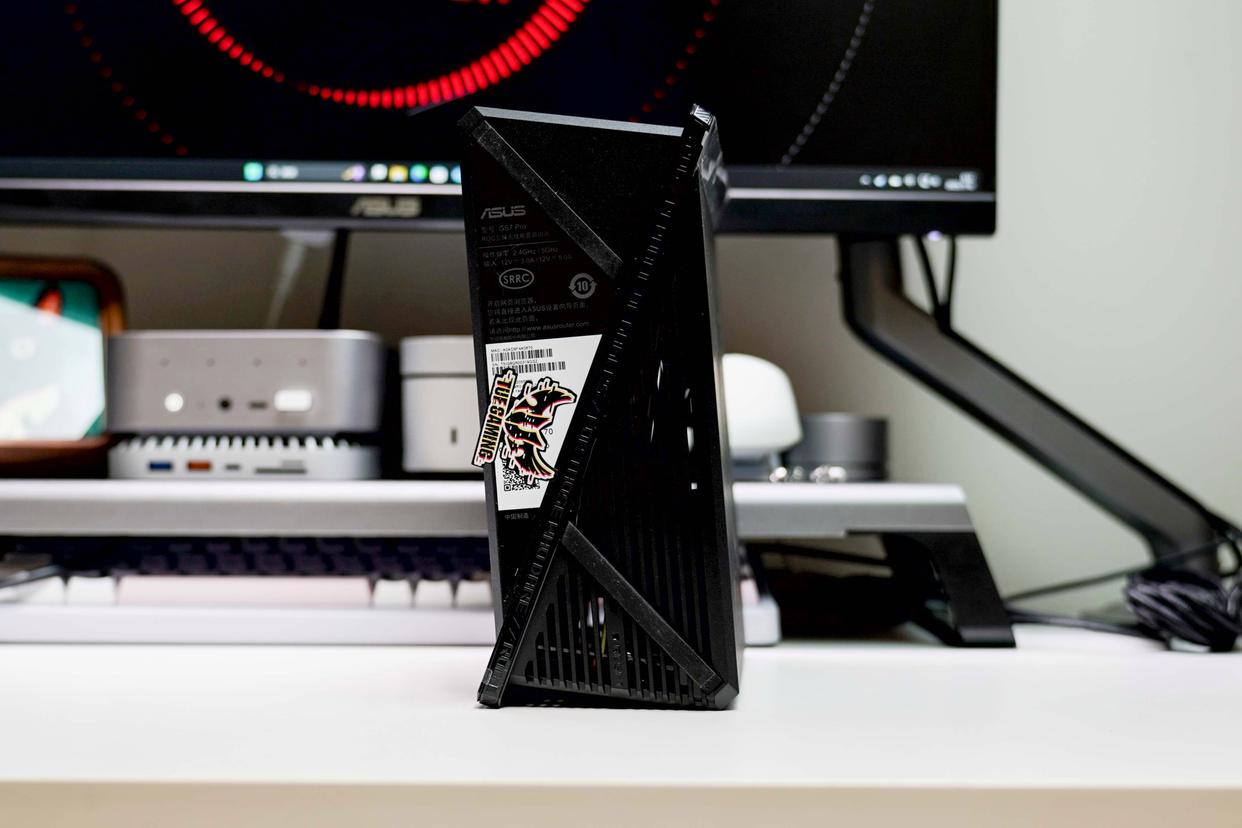

華碩ROG魔盒Pro的底部標注有設備相關信息，二維碼則是配合華碩路由器手機App綁定設備用的。

這次使用的是內置電源，沒大磚塊擺放會比較方便。

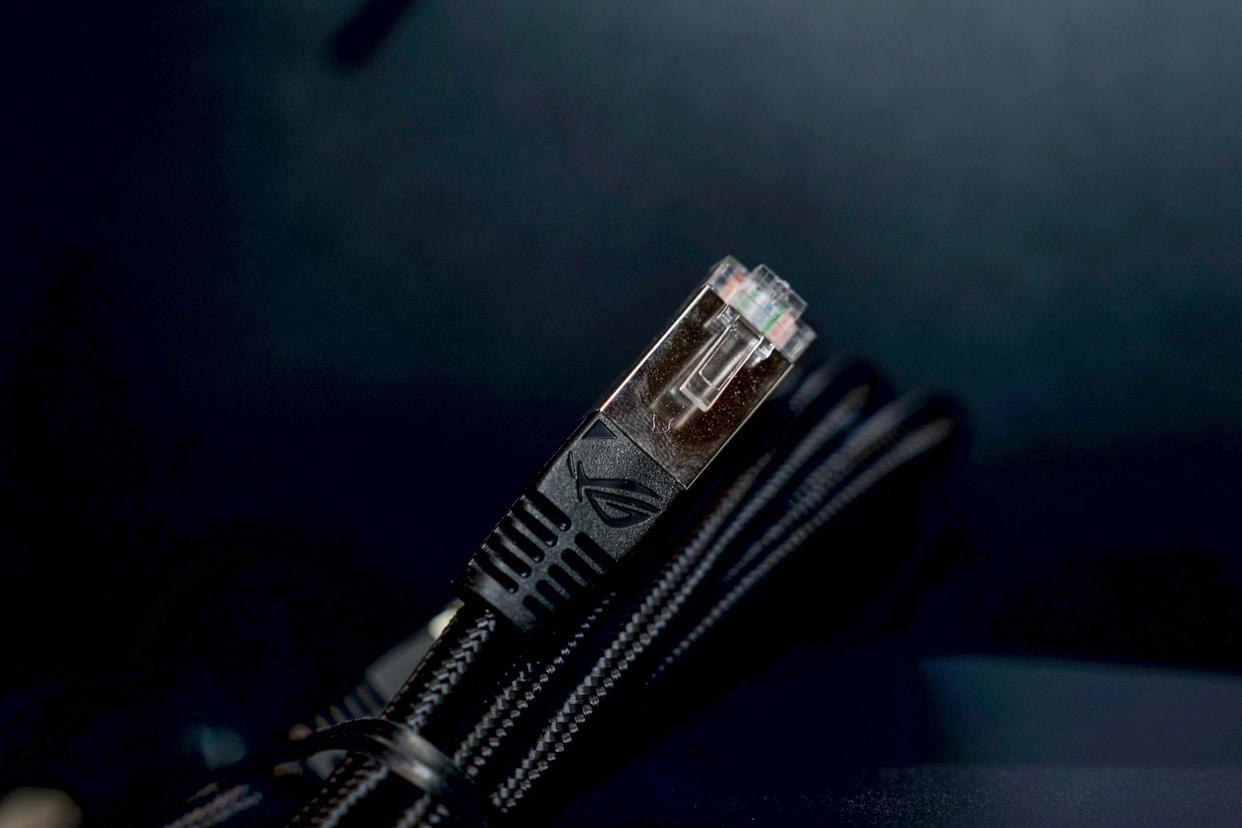

原裝網線是一根ROG定制CAT6的編織線，可以說是信仰拉滿了，接下來進入拆解環節。

內部拆解

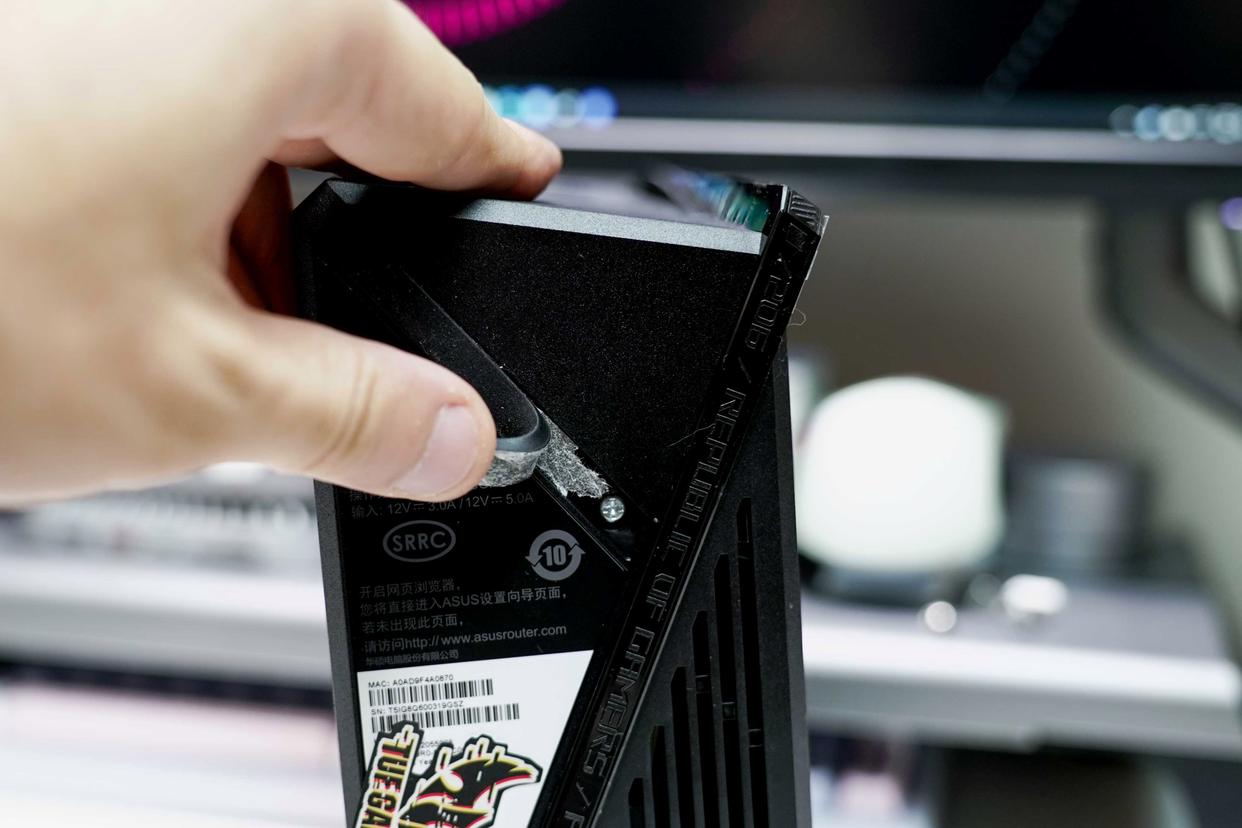

接下來開始華碩ROG魔盒Pro的拆解環節，方便想買來DIY改造的玩家對照，首先將設備反轉到底部，卸掉兩根膠條下藏著的兩顆螺絲。

拆解方法

特別提醒：是固定螺孔有易碎標，破損默認過保，建議DIY玩家等三年過保后再改造，富哥請隨意。

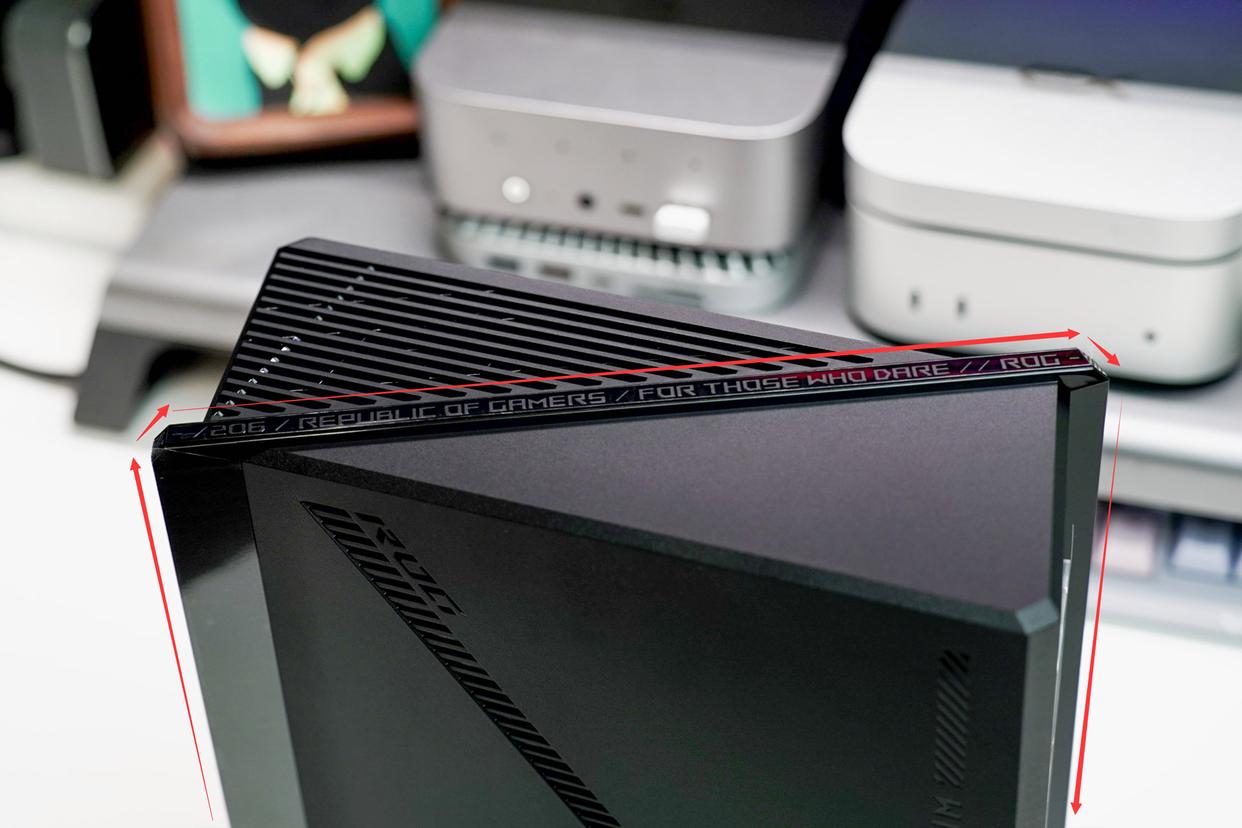

卸掉螺絲后，準備一根塑料材質的撬棒+翹片（單翹片很難弄），按照下面的示意圖順著劃拉一圈（注意是一圈），解鎖卡扣就可以分離外殼，切記不要用金屬撬棒，很容易劃傷外殼。

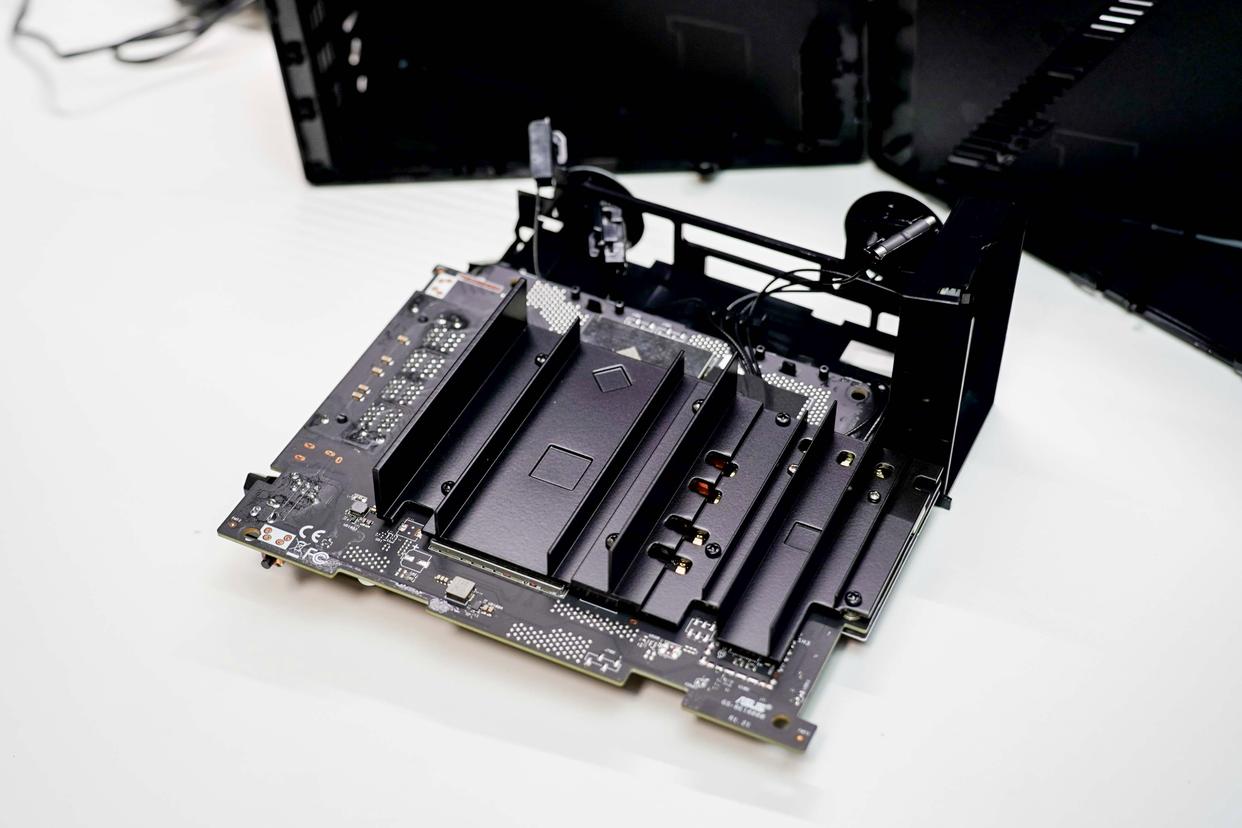

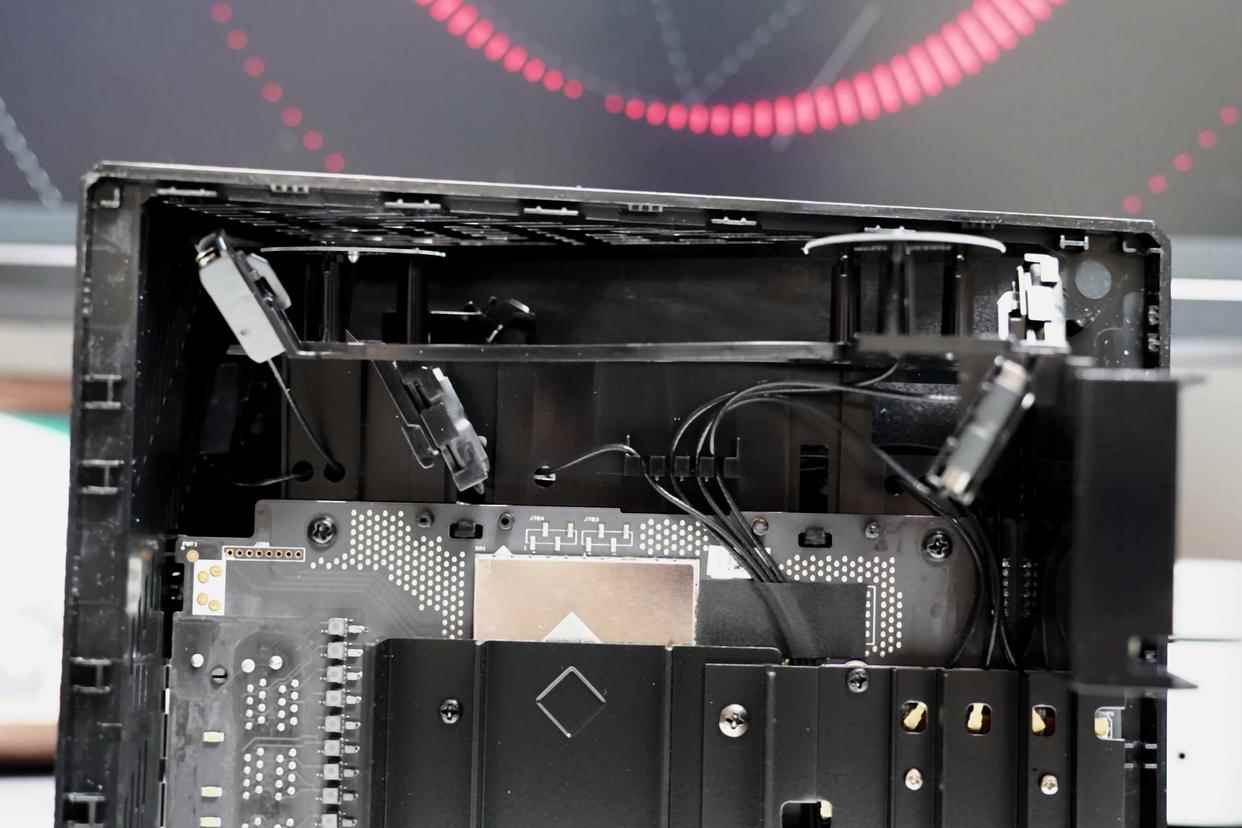

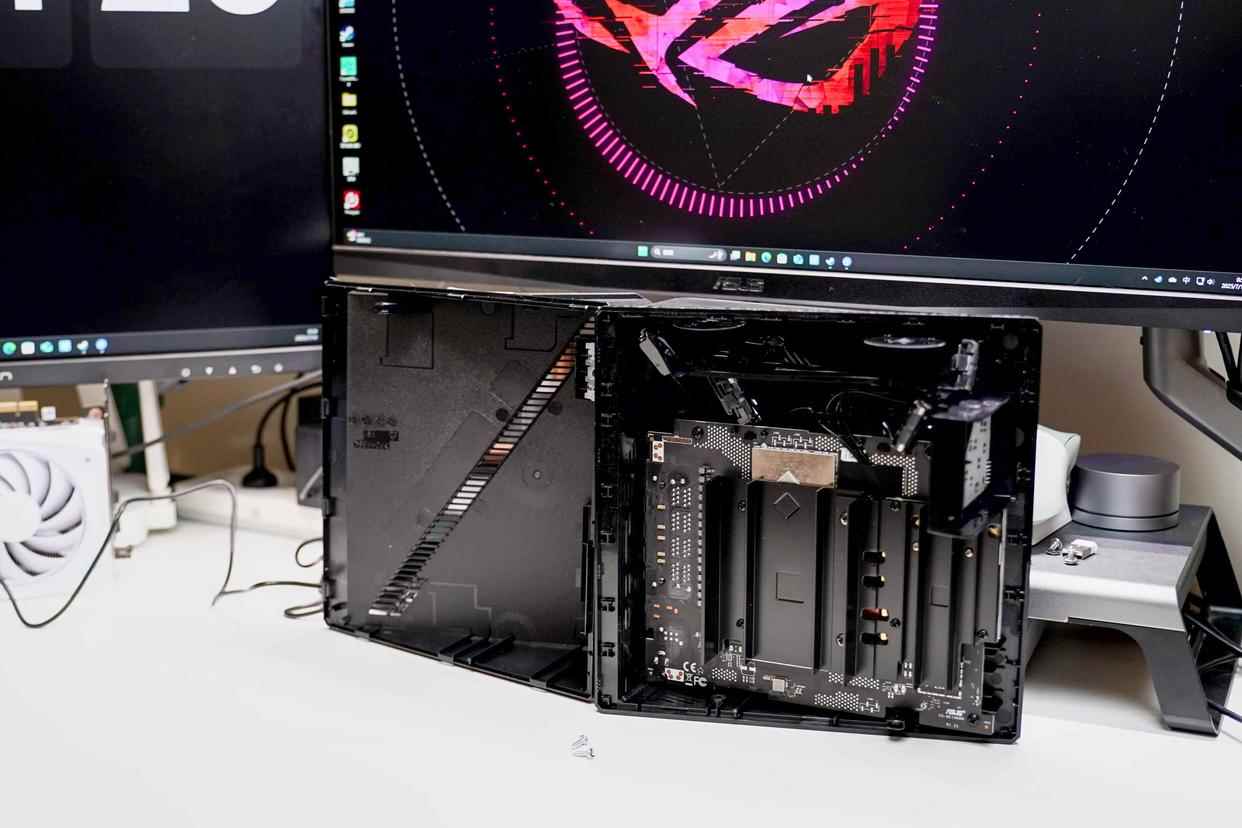

內部結構如下圖所示，中間留出了非常大的空間，方便玩家自行改裝，甚至還能塞個小的主動散熱風扇進去，當然像之前華碩改造大賽那樣只改外殼涂裝也是不錯的玩法。

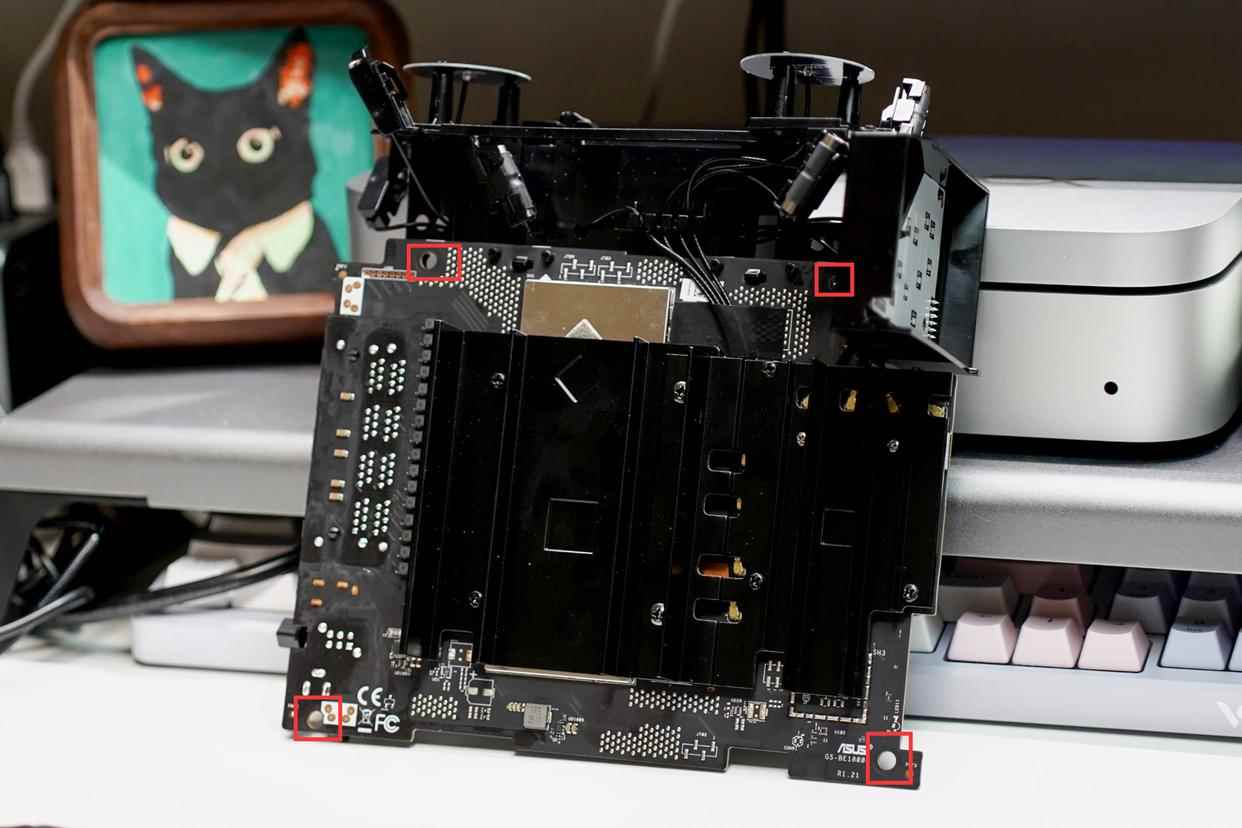

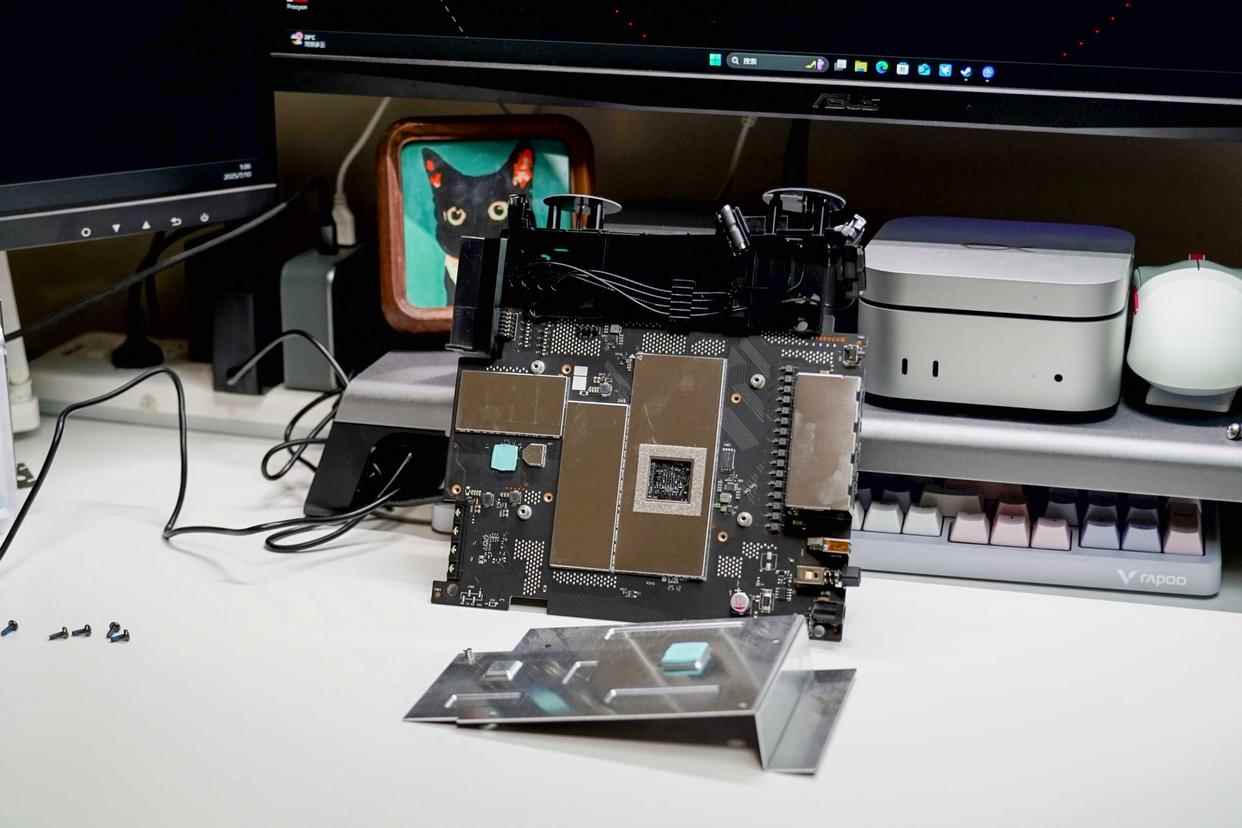

PCB的拆卸比較簡單，卸掉四顆固定螺絲即可取下，正反一共有三塊散熱片，后期如果需要清灰或者更換導熱墊，將可見螺絲都卸掉即可取下。

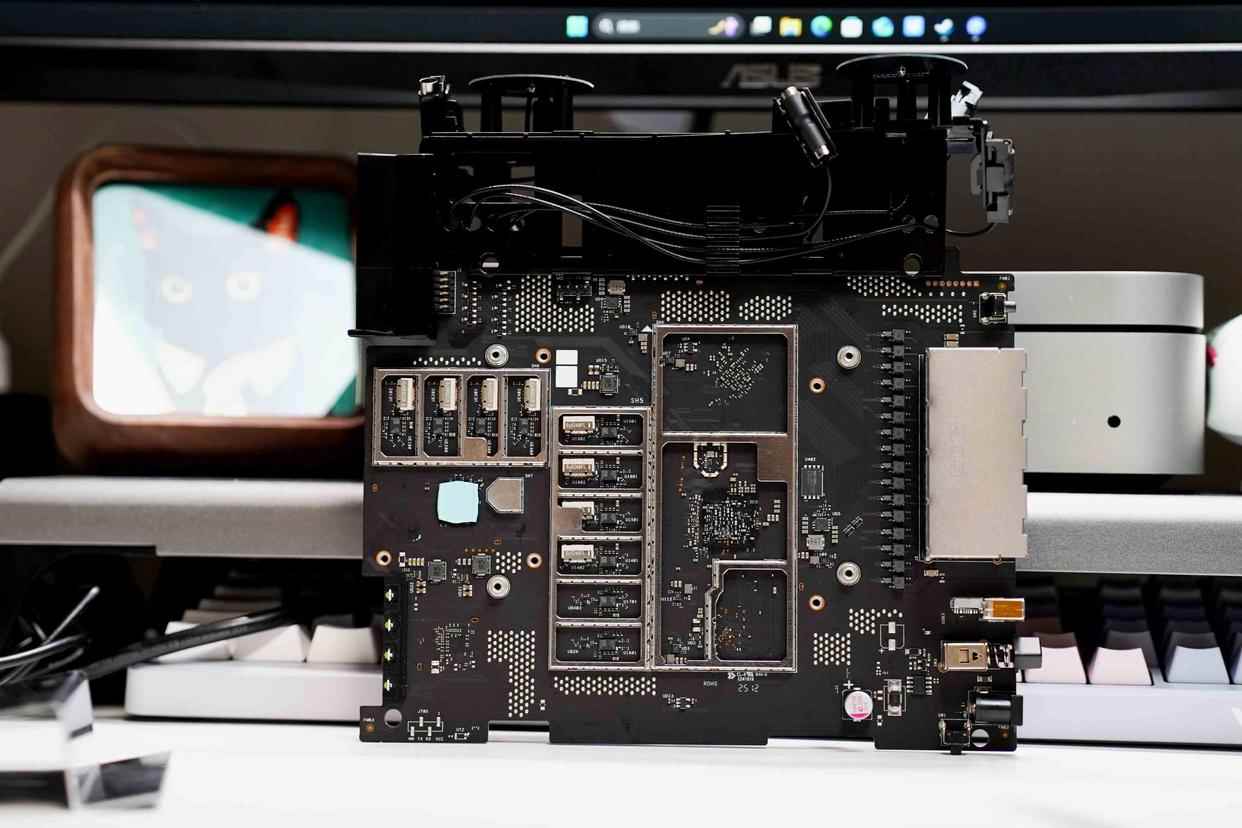

各個關鍵元件均裝有屏蔽罩，拿鑷子挑一下就能取下，不管是改裝還是后期打理正常都不用卸下，本文只是為了展示才拆的。

內部結構

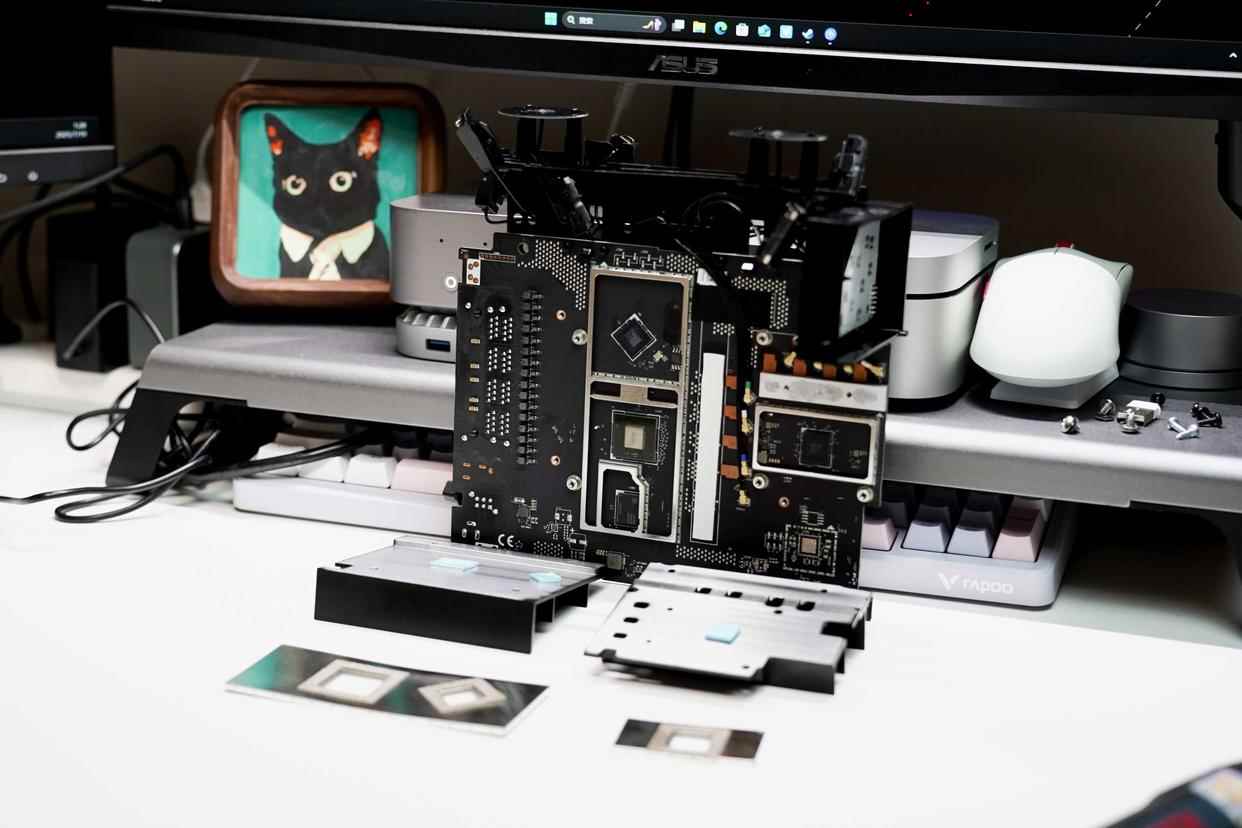

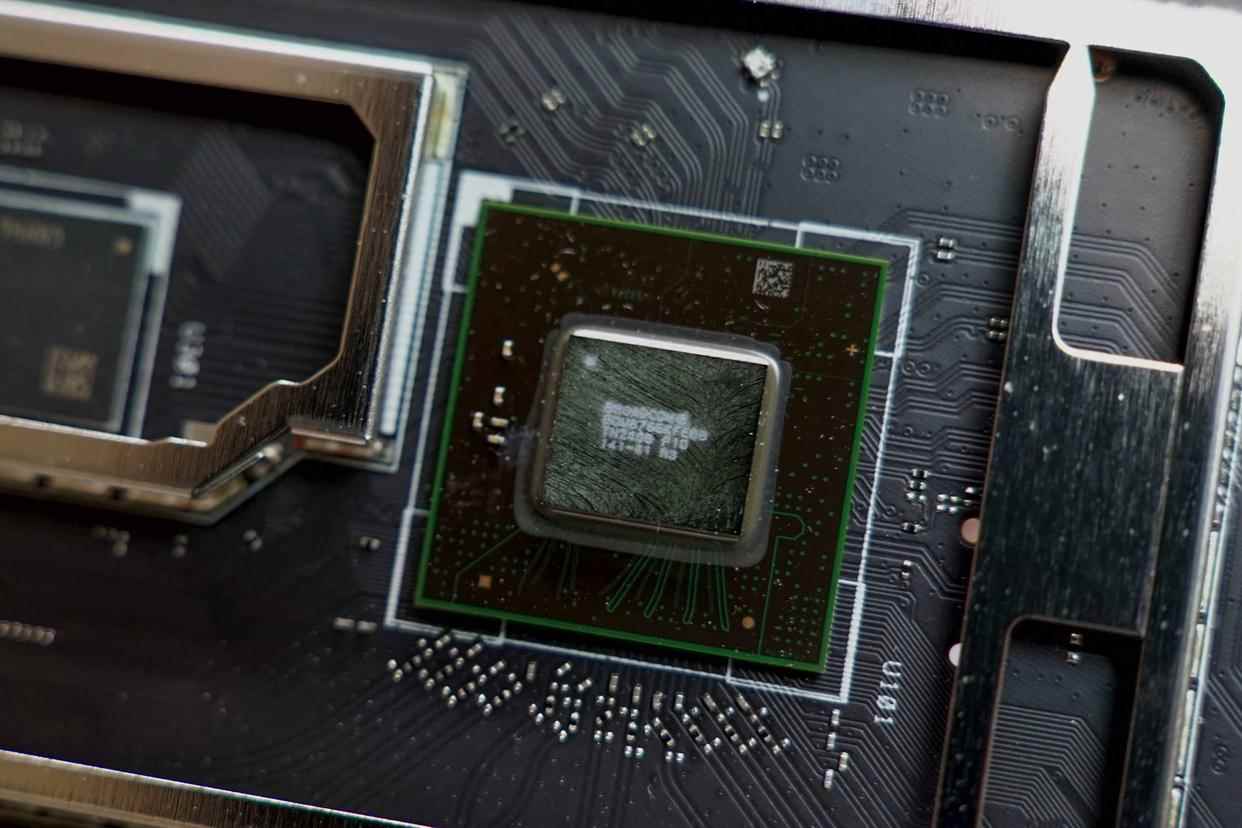

通過拆解可以看到，華碩ROG魔盒Pro的CPU是博通BCM6766這個平臺，性能在上文提到過就不再贅述，4C4T+2.0GHz對路由器來說算旗艦配置了。

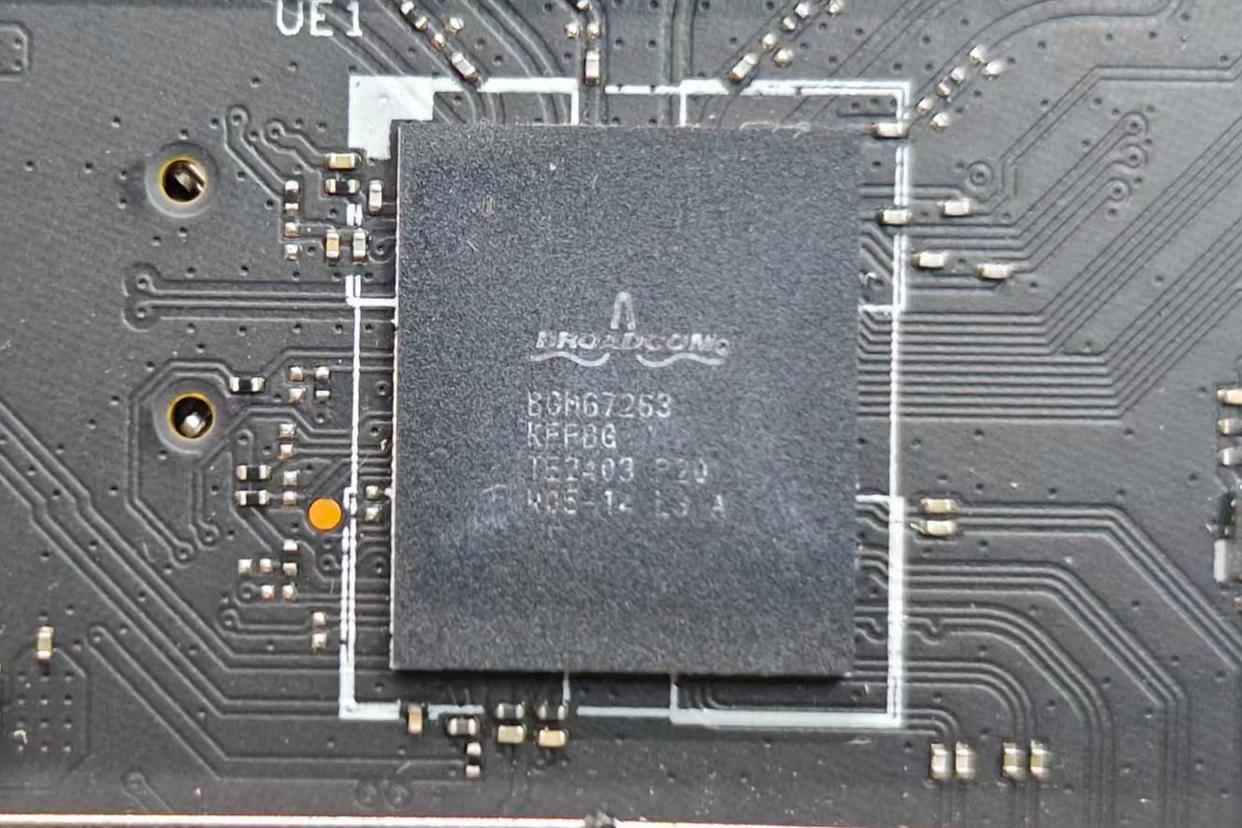

無線模塊是博通BCM6726+博通BCM67263的組合，BCM6726最高支持5.7 Gbps PHY，BCM67263最高支持11.5Gbps PHY，支持MLO、AFC和ZeroWait DFS。

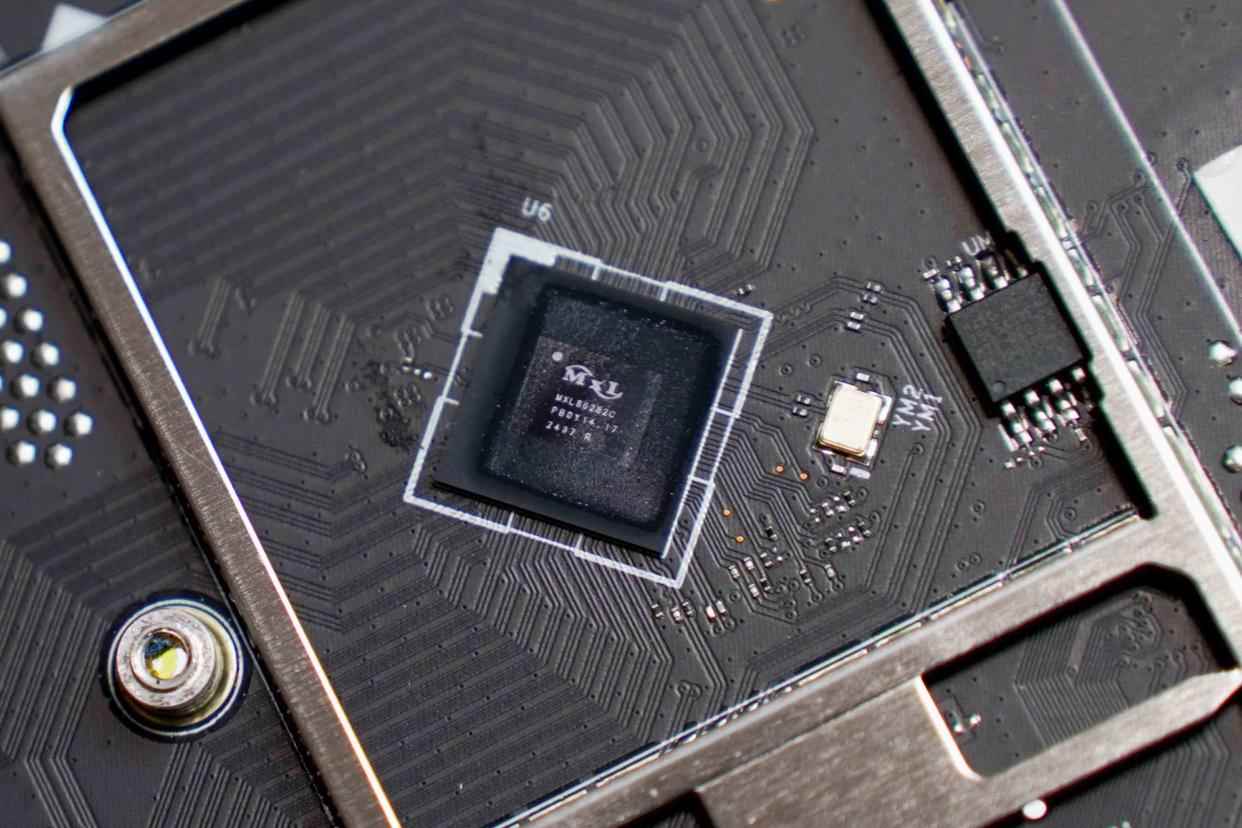

交換模塊是一塊邁凌MXL86282C，最高支持10個2.5G端口，這個方案和華碩ROG魔盒是一樣的。

內存顆粒和華碩ROG魔盒也是一樣，單顆2G的三星DDR4內存。

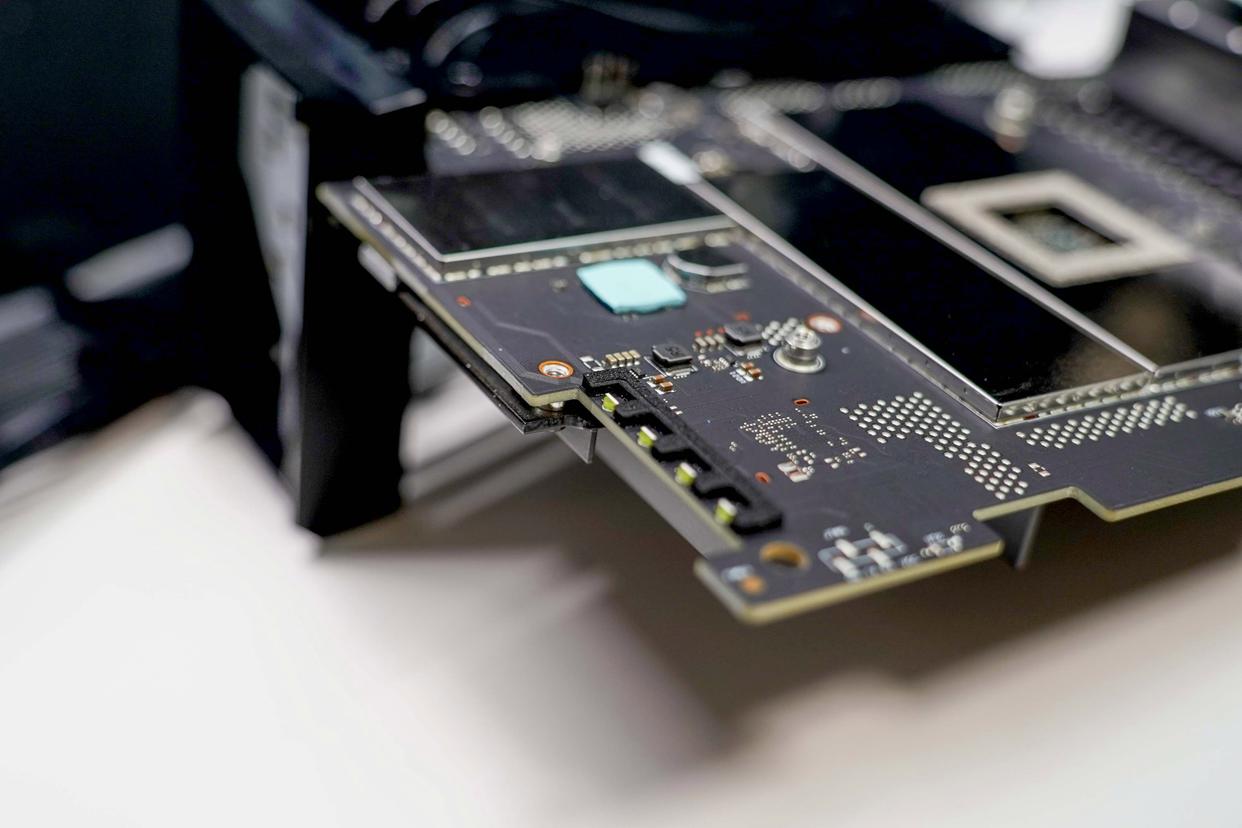

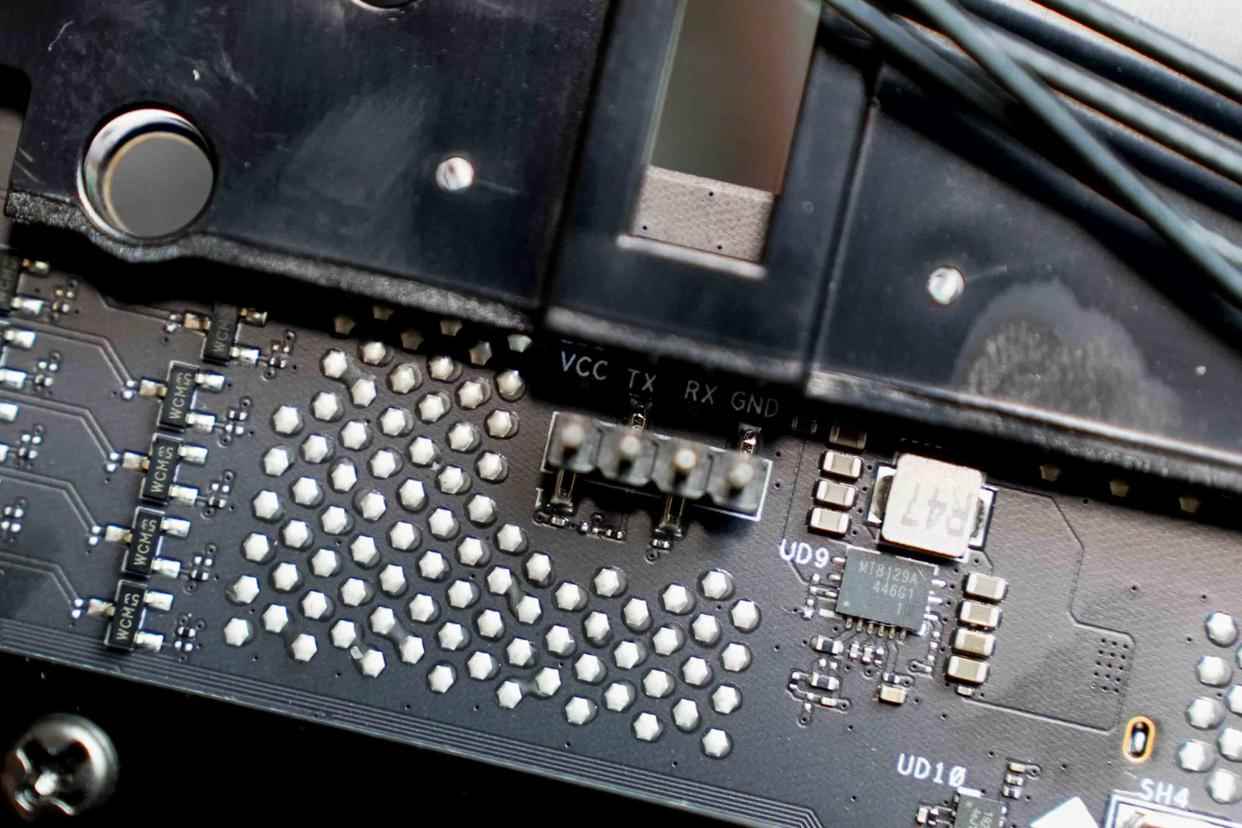

PCB上預留了一組四針的引腳，可用于接入副屏等拓展件，當然這里的改造需要一定的知識儲備，普通玩家可以無視。

華碩ROG魔盒Pro共計八根的天線是隱藏式設計，組合為6根抗干擾銅管天線+2根PCB天線并且內部做了額外的開槽固定。

和定制天線匹配的是10顆FEM，均有屏蔽罩+散熱片加持，信號穩定性和有效覆蓋范圍都有保障。

華碩ROG魔盒Pro在散熱方面同樣有設計，內部的鋁制散熱片均有納米碳涂層，配合上外殼的多面特質格柵開孔，足以保證設備在合適的溫度長時間運行。

除了大塊散熱片外，比較關鍵的CPU、FEM和Switch等元件處還貼有導熱墊增強導熱，額外還有防塵隔離，防護拉滿，所以散熱一般是不需要改裝的。

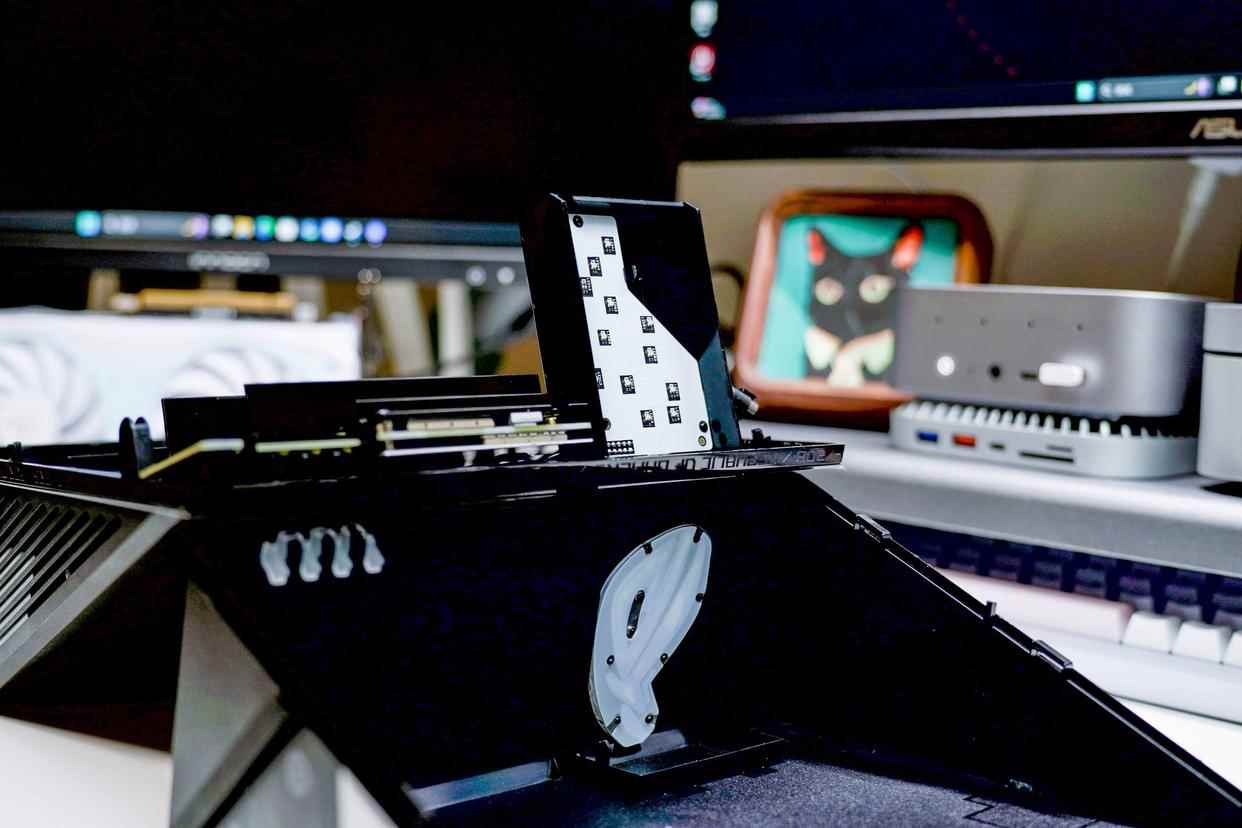

華碩ROG魔盒Pro機身正面的信仰燈其實是單獨的LED燈板搭配導光材質組合的，想更換前面板圖案難度不算太大。

LED狀態指示燈同樣是PCB上的貼片燈，華碩為這四顆貼片燈做了額外的防塵設計，不容易進灰，可以長時間保持較高的亮度。

調試建議

基礎的撥號這些就不提了，主要說一下華碩ROG魔盒Pro特色的高階項目。

電腦設置（必要前置）

想要使用WiFi7網絡，電腦需要滿足以下要求：

• 系統為最新版本的Windows11，Windows10無法使用。
• 需有WiFi7無線網卡，驅動需要更新到最新版本。

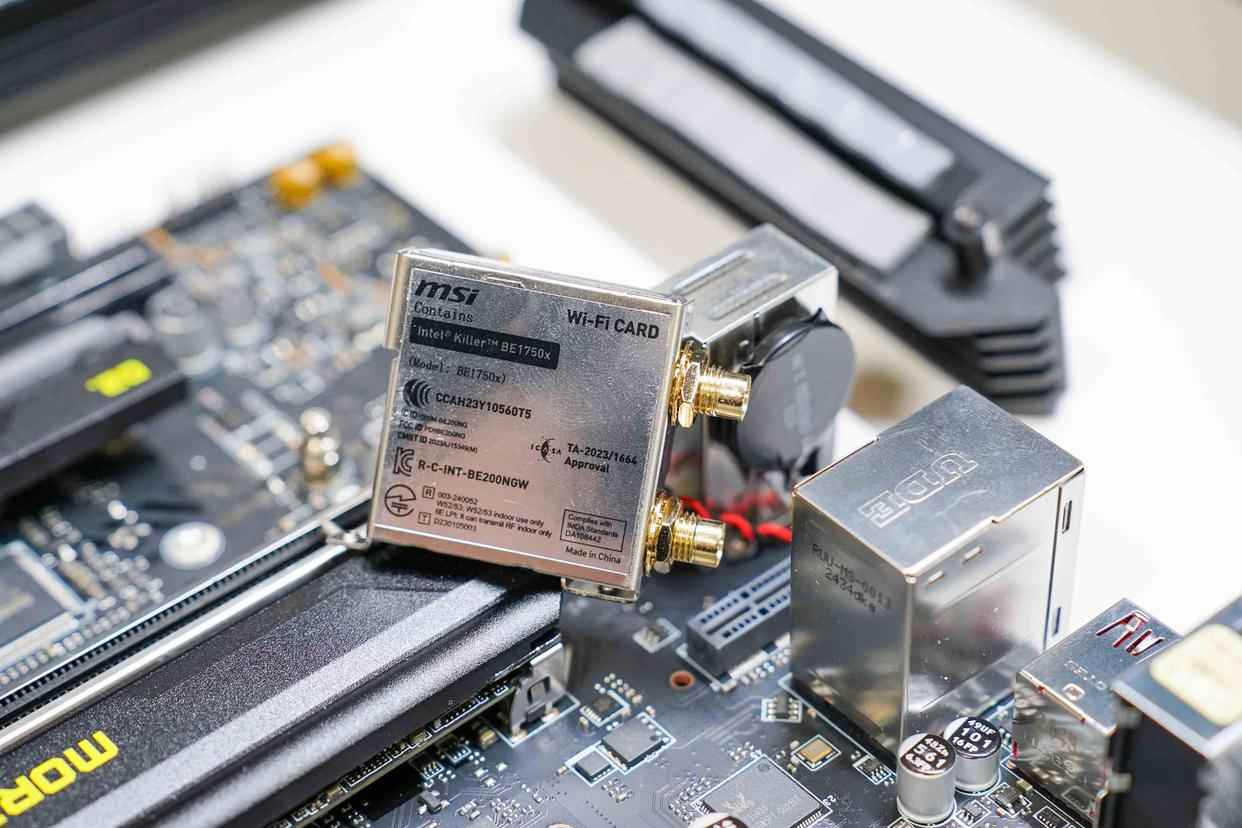

• 如果給主板加裝WiFi7無線網卡，CPU需要是12代以上Intel，AMD平臺則需要時7000系以上銳龍。
• 絕大部分市售WiFi7無線網卡都是2x2 MIMO，華碩ROG魔盒Pro詳情頁標注是4X4 MIMO的速率，所以單設備協商到2882Mbps是正常的。

說簡單點，就是windows版本、網卡本體和驅動都得支持。

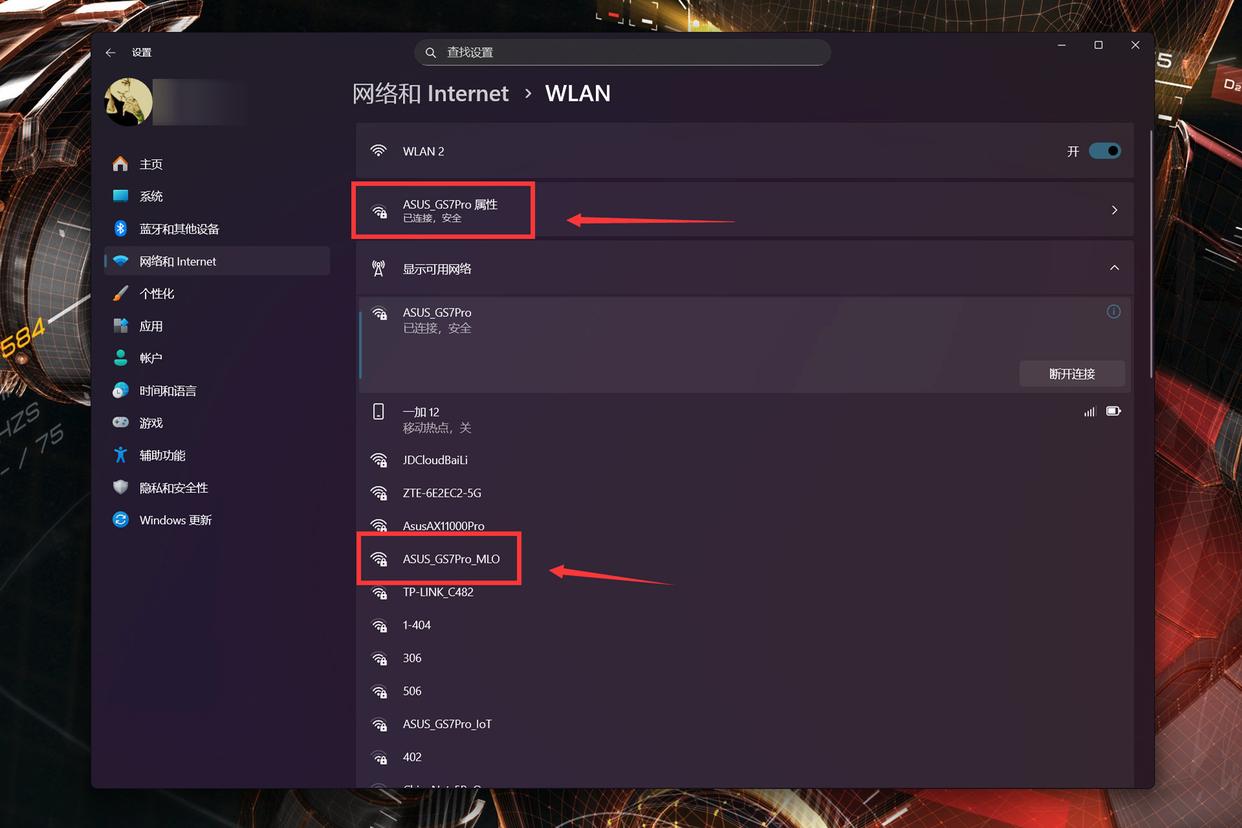

檢查電腦的狀態很簡單，進入Windows設置中的無線網設置，按照下圖查看無線協議，是BE協議表示正確走的WiFi7協議，如果不是，請核對上面的兩點硬要求。

說下其他設備的相關知識點：

• 近兩年的手機基本都默認支持WiFi7，一般不需要做額外設置。
• 部分低價位智能家電只支持2.4G信道，如果無法連接到華碩默認創建的LoT網絡，可以嘗試拆分信道。
• 部分國際品牌的智能家電無法加入中文名稱的SSID，建議初始化時候使用純英文+數字的名稱創建網絡。

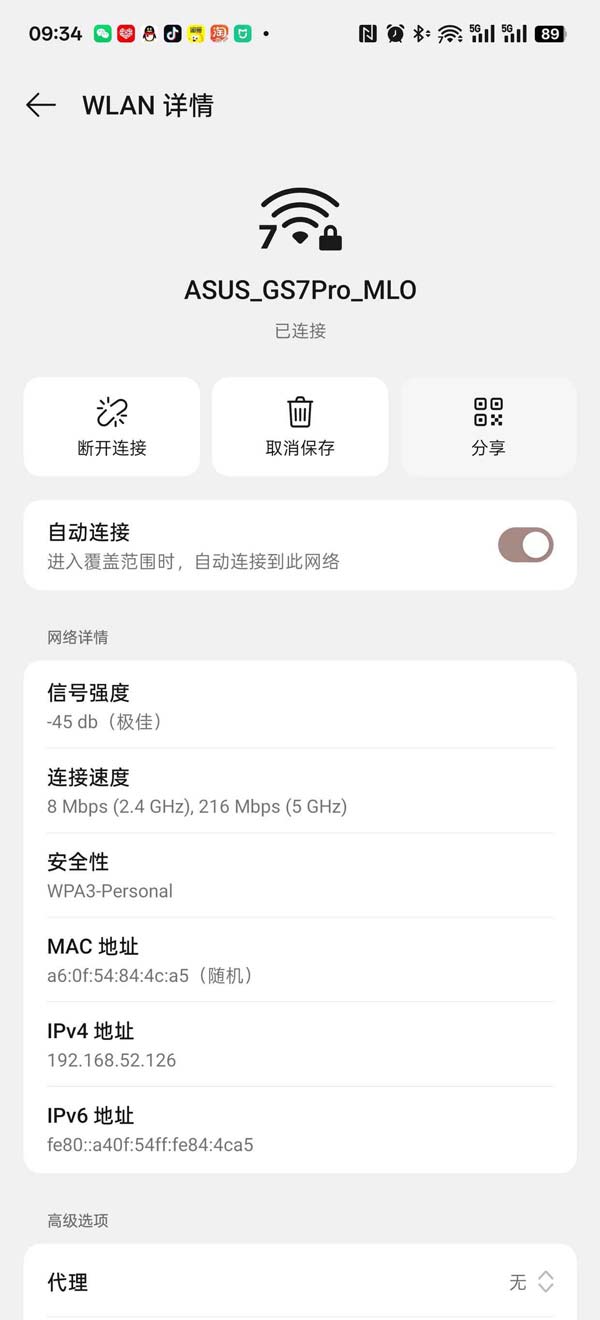

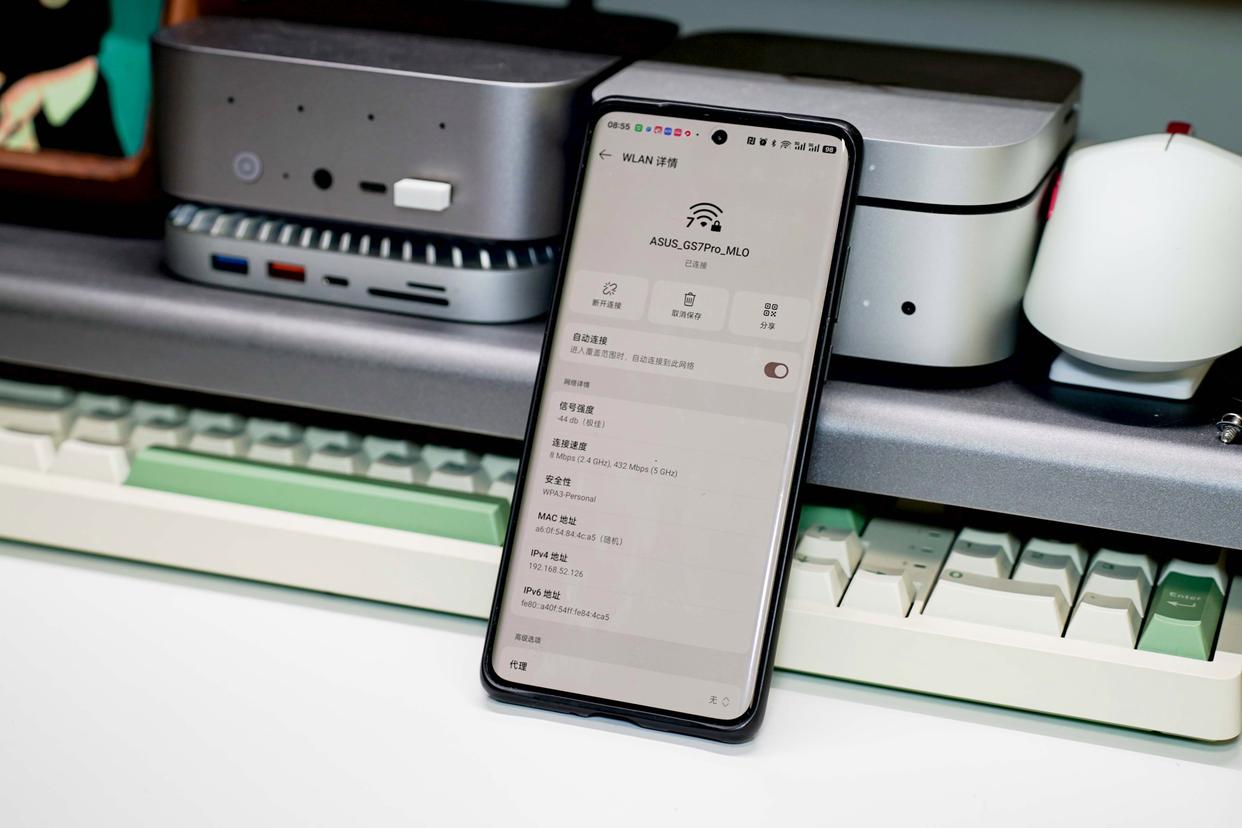

手機的狀態檢查和電腦差不多，進入設置中的WLAN詳情，如果連得是MLO網絡，應該可以同時看到2.4G和5G的狀態。

無線網基礎設置

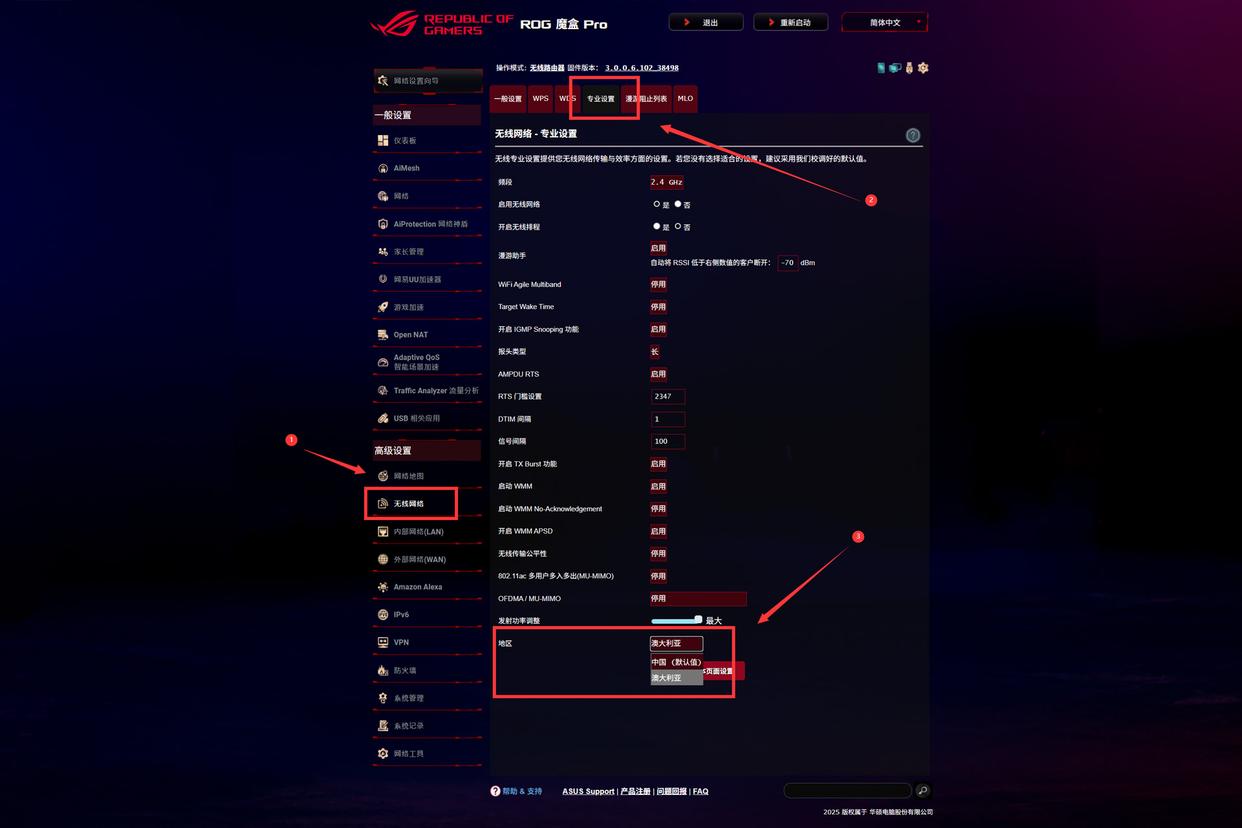

華碩路由器被老用戶津津樂道的是澳大利亞模式，如果所在房屋和我一樣，墻體非常厚或有其他遮擋物，進入無線網絡的專業設置，將模式改為澳大利亞模式。

WiFi7設置

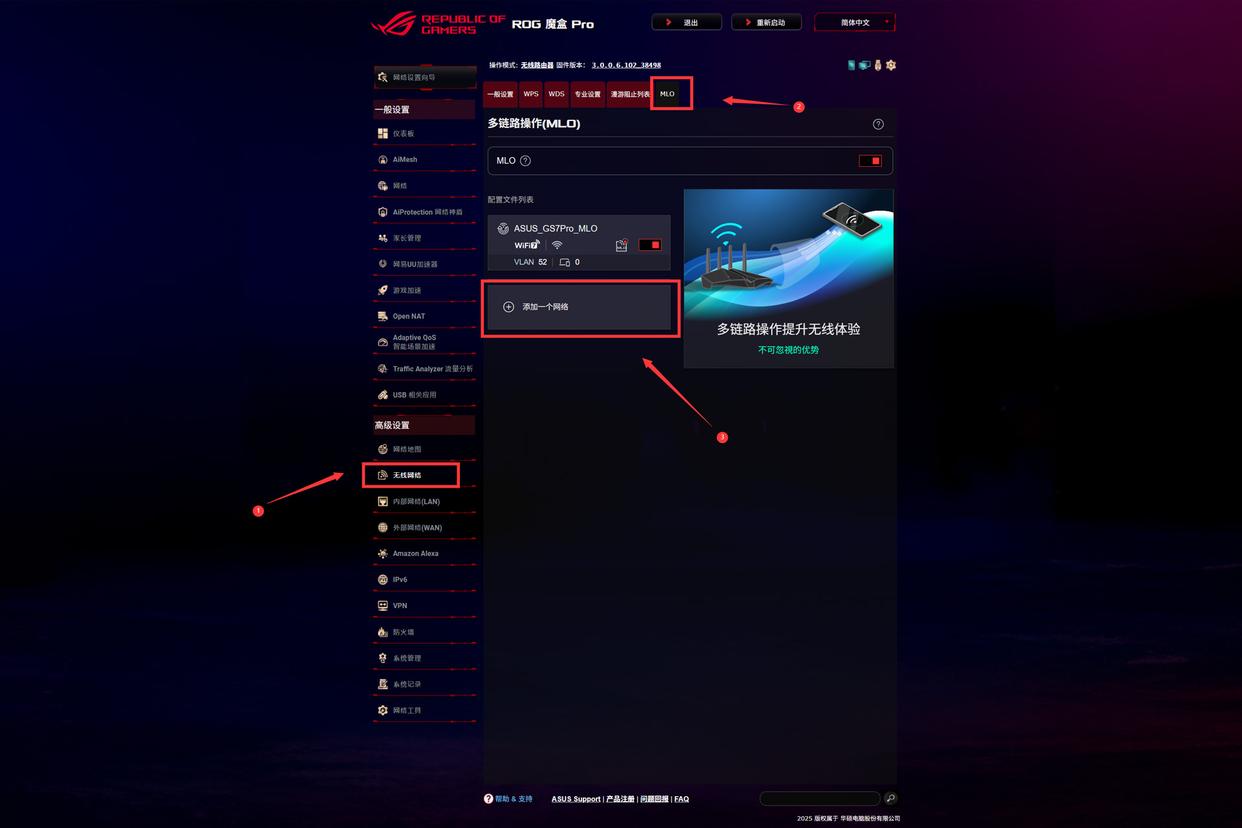

WiFi7的標志性功能是MLO，簡單理解就是將雙頻的帶寬合并后并發傳輸，從而提升無線網絡的實際傳輸速度，進入無線網絡的MLO配置頁面，點擊添加一個網絡，跟著引導創建即可。

創建MLO網絡后，電腦/手機搜索網絡的時候可以看到不同的SSID，正常使用就選原來的網絡，想要更高的無線傳輸速度就切換成MLO網絡。

使用MLO有點需要注意：

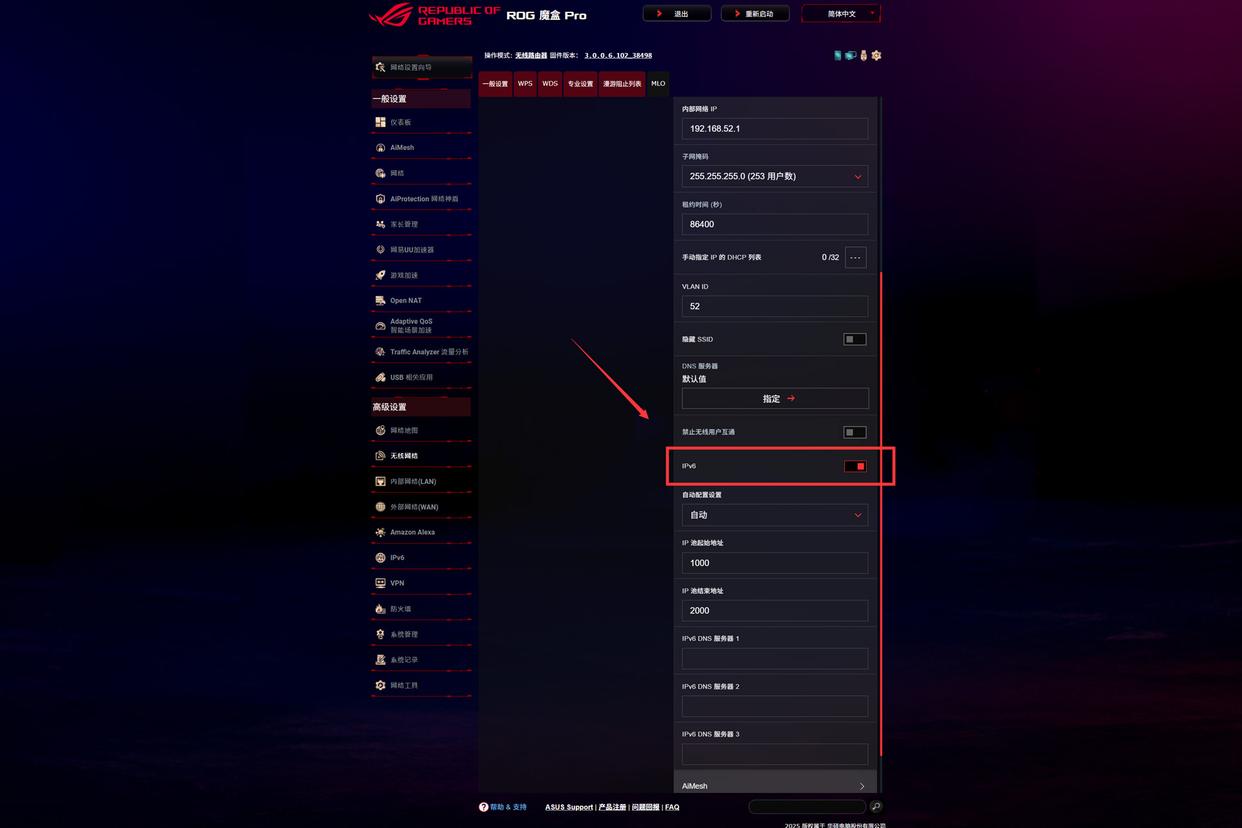

• MLO網絡默認關閉IPv6功能（不影響原有網絡），如果手動開啟MLO的IPv6功能，原本網絡的IPv6功能會失效。

考慮到MLO只是為了提升無線傳輸速度，所以正常用默認就行，不懂別亂動。

多網絡設置

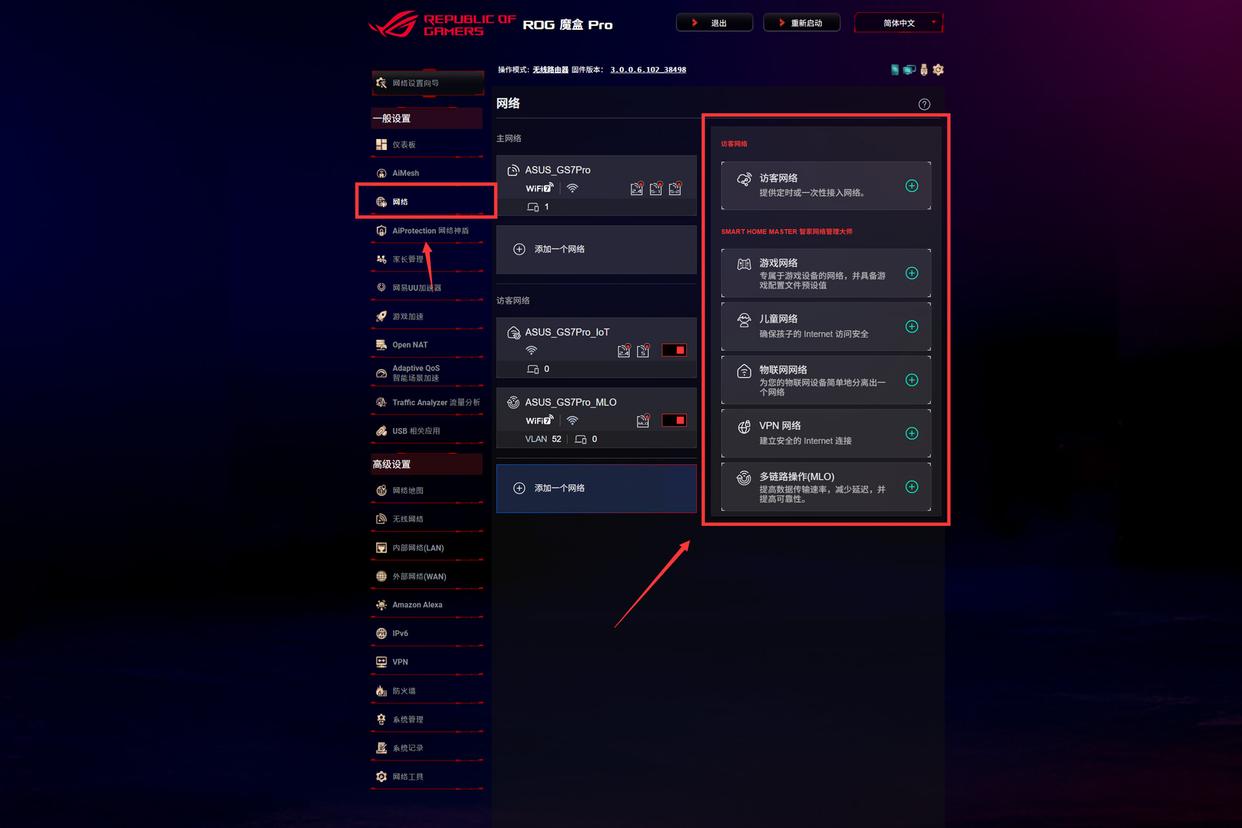

首先是多SSID，華碩ROG魔盒Pro目前支持3個及以上的SSID，可以簡單理解創建為多個不同場景的網絡，進入網絡設置有相當多的預設：

• 默認初始化流程走完應該是兩個SSID，主網絡用于常規網絡，物聯網網絡（結尾為LoT）用于連接智能家居。
• MLO上面介紹過了，簡單理解為頻段合并。
• 游戲網絡是調用5G-2頻段，連接這個網絡可以避免其他下聯設備的干擾，從而提升連接穩定性+降低網絡延遲。
• 訪客網絡就是字面意思，可以不設置密碼方便客人使用，同時還能保證主網絡的安全性。
• 兒童網絡有專門的QoS預設，配置后可以提升防護能力，規避兒童用戶接觸到不良網站，也可以手動配置不同時間段的網絡限制。

大家根據上面的特性，創建合適的網絡就行。

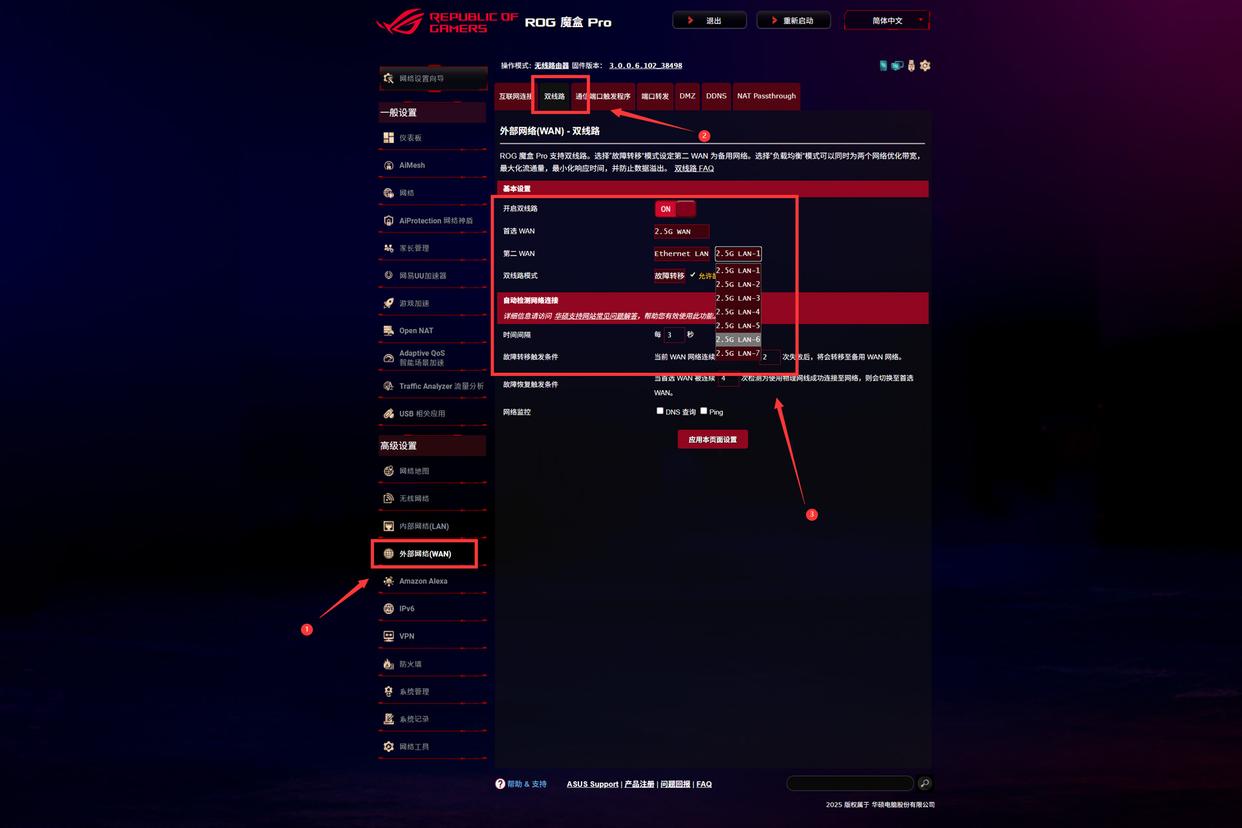

其次是多寬帶，雖然詳情頁沒寫，但實際支持接入兩條寬帶，進入外部網絡的雙線路頁面，開啟雙線路功能，為第二WAN綁定一個LAN口即可。

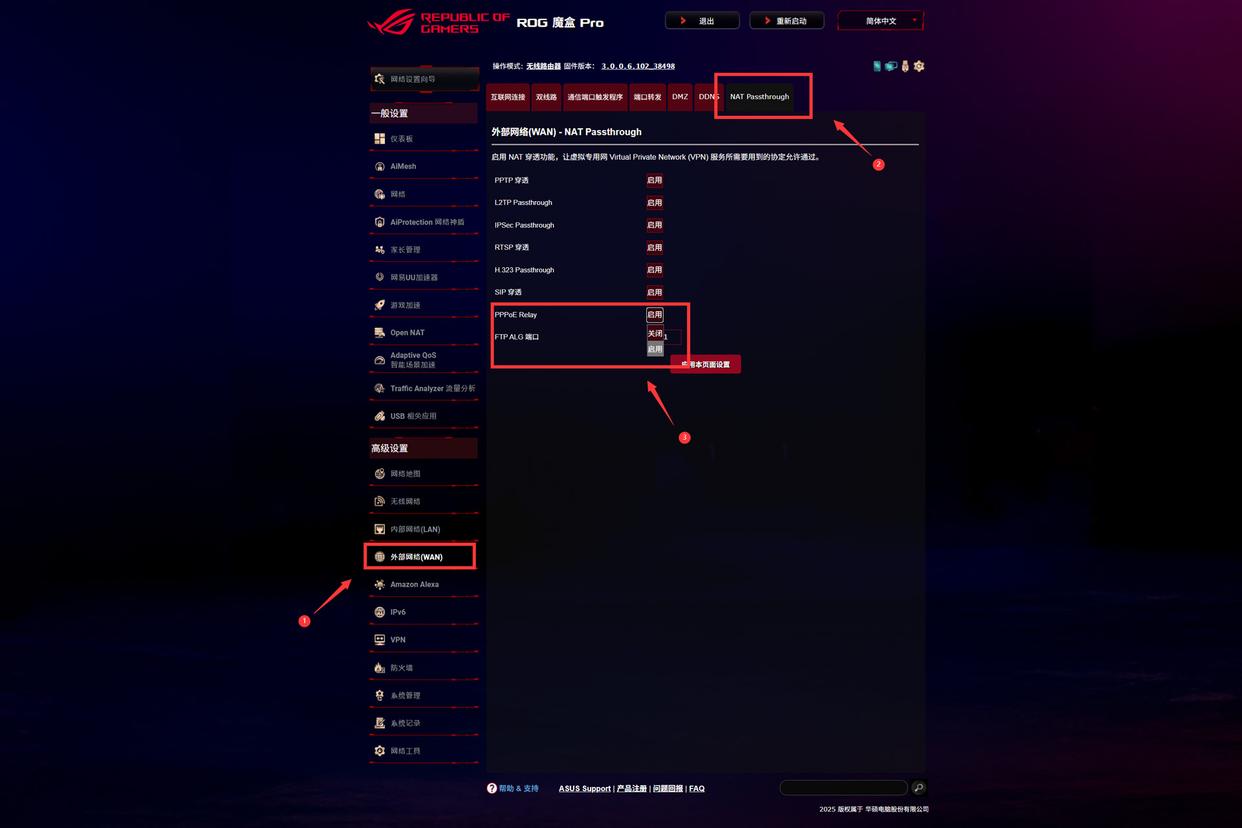

最后是單線多撥，如果你的寬帶賬號支持多撥，可以進外部網絡的Nat Passthrough頁面，開啟PPPoE Relay功能，下聯的NAS/電腦就可以直接撥號了，且不影響路由器本身的撥號狀態。

游戲加速

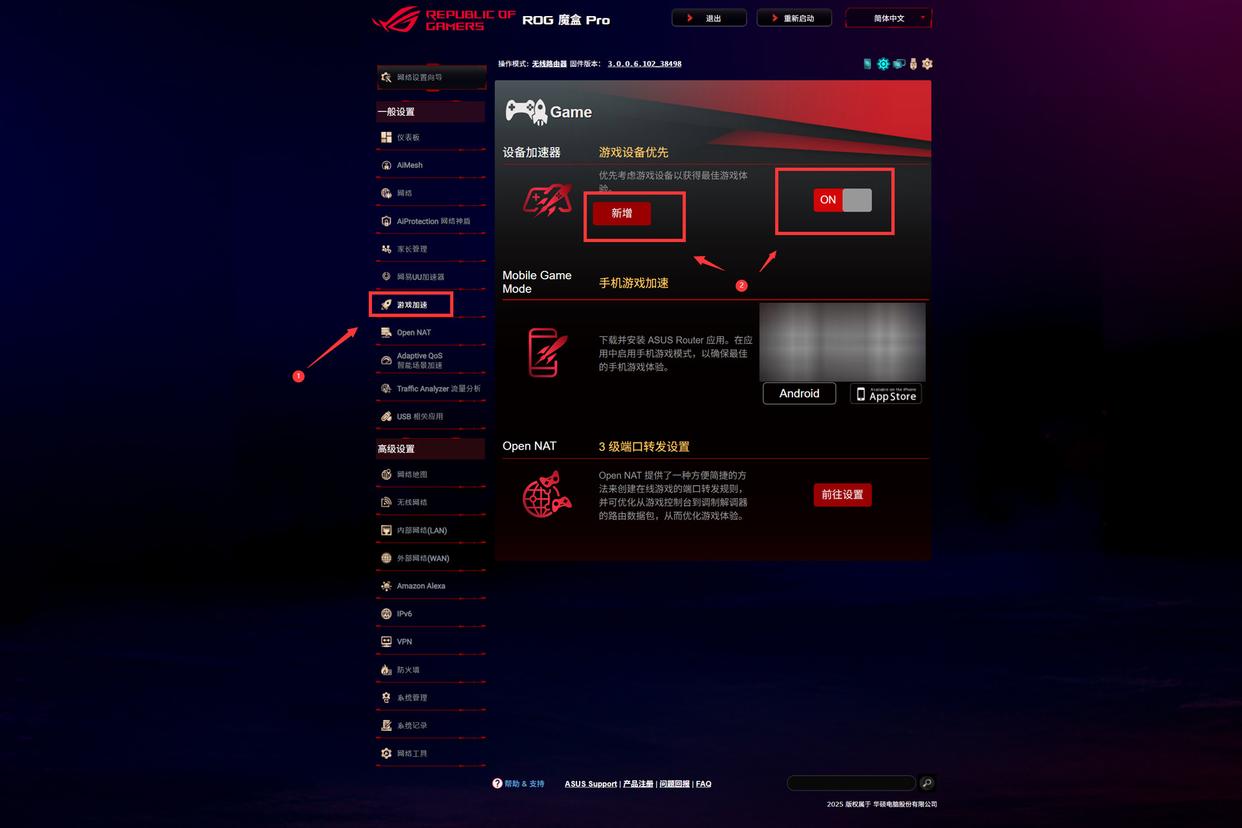

對ROG來說，游戲玩家是最重要的用戶，比較簡單的優化在游戲加速頁面開啟游戲設備優先，手動添加游戲主機/電腦/手機即可套用華碩的游戲?qū)Ｓ肣oS。

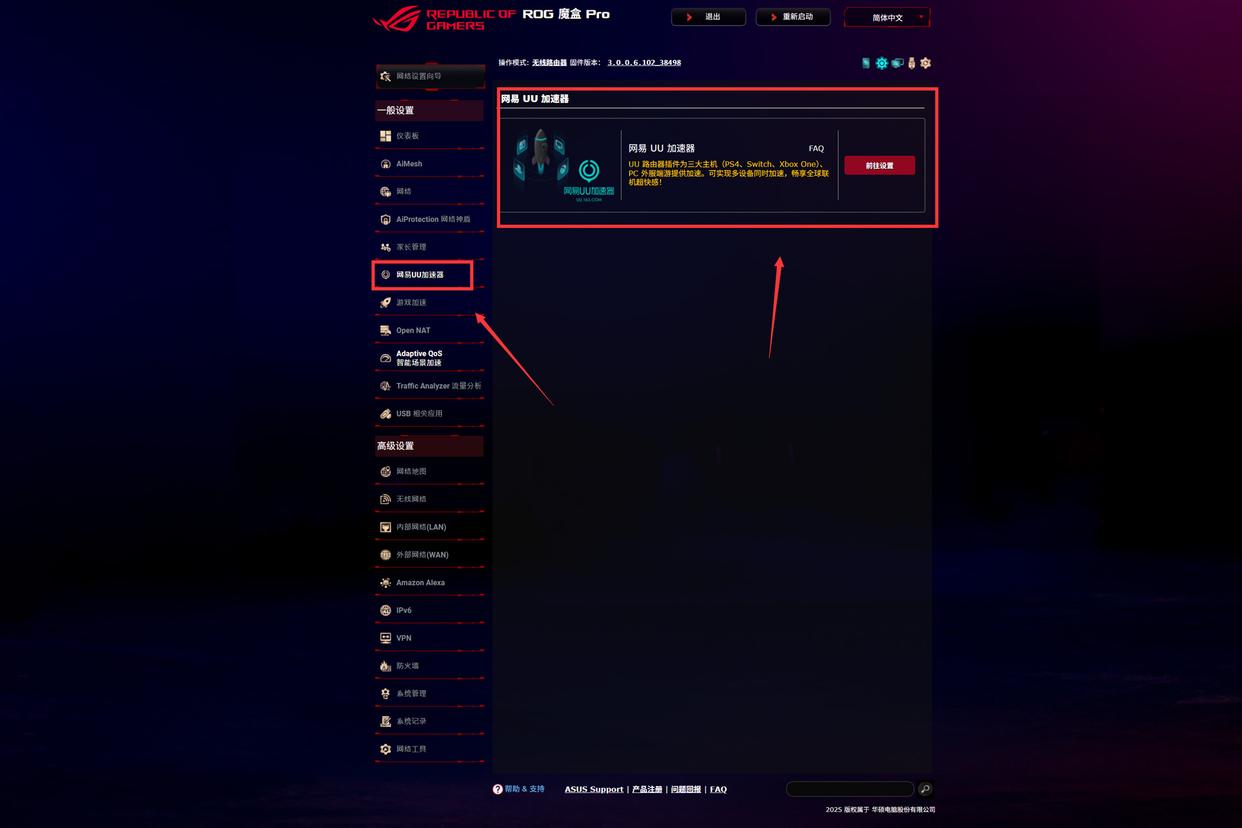

針對服務器不太好的游戲，點擊網易UU加速器登錄下即可使用，可以為所有下聯設備提供全局加速，Steam客戶端這些是免費的，不要錯過。

Ai套件

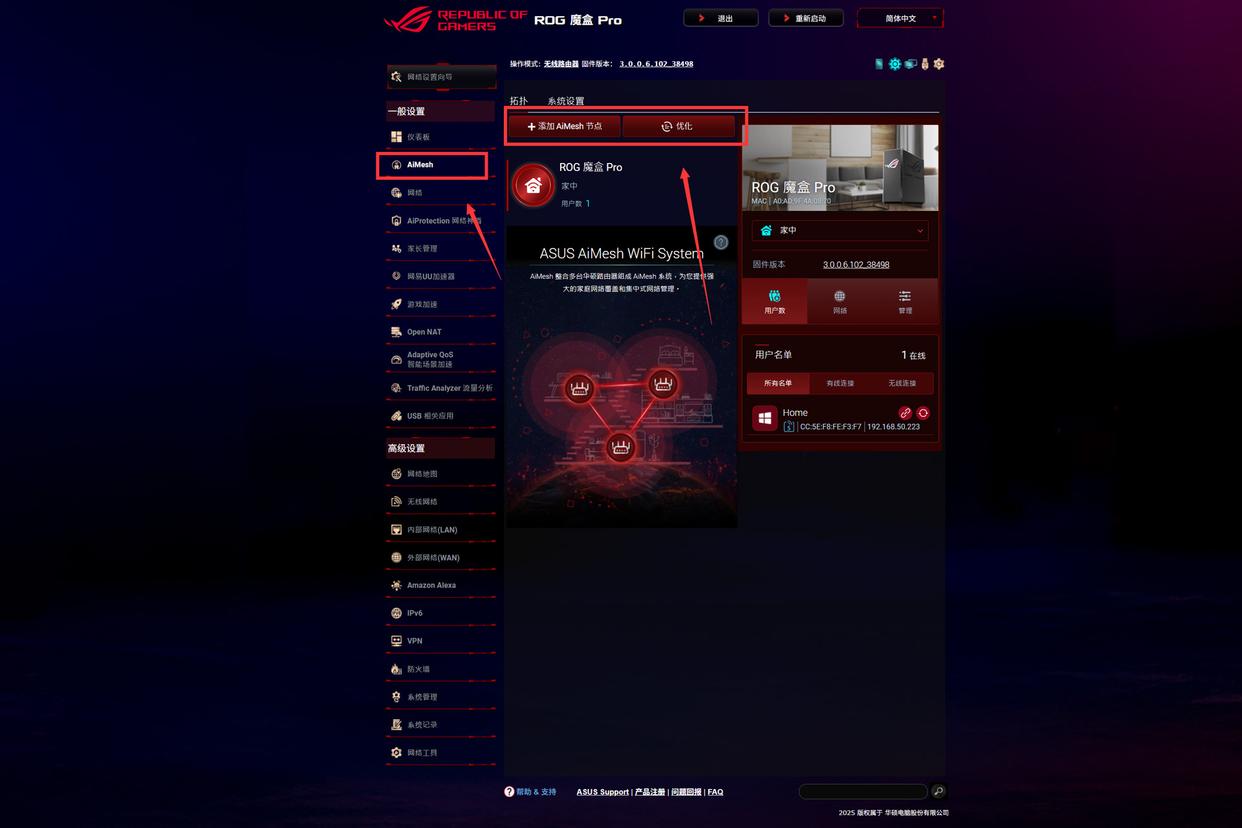

Ai系列套件是所有華碩產品的拳頭功能之一，路由器標志性的就是Ai Mesh，可以無視CPU區別快速完成Mesh組網，同時還支持一鍵優化，我的評價是過于簡單好用，不然也不會作為我的主力網絡使用這么多年。

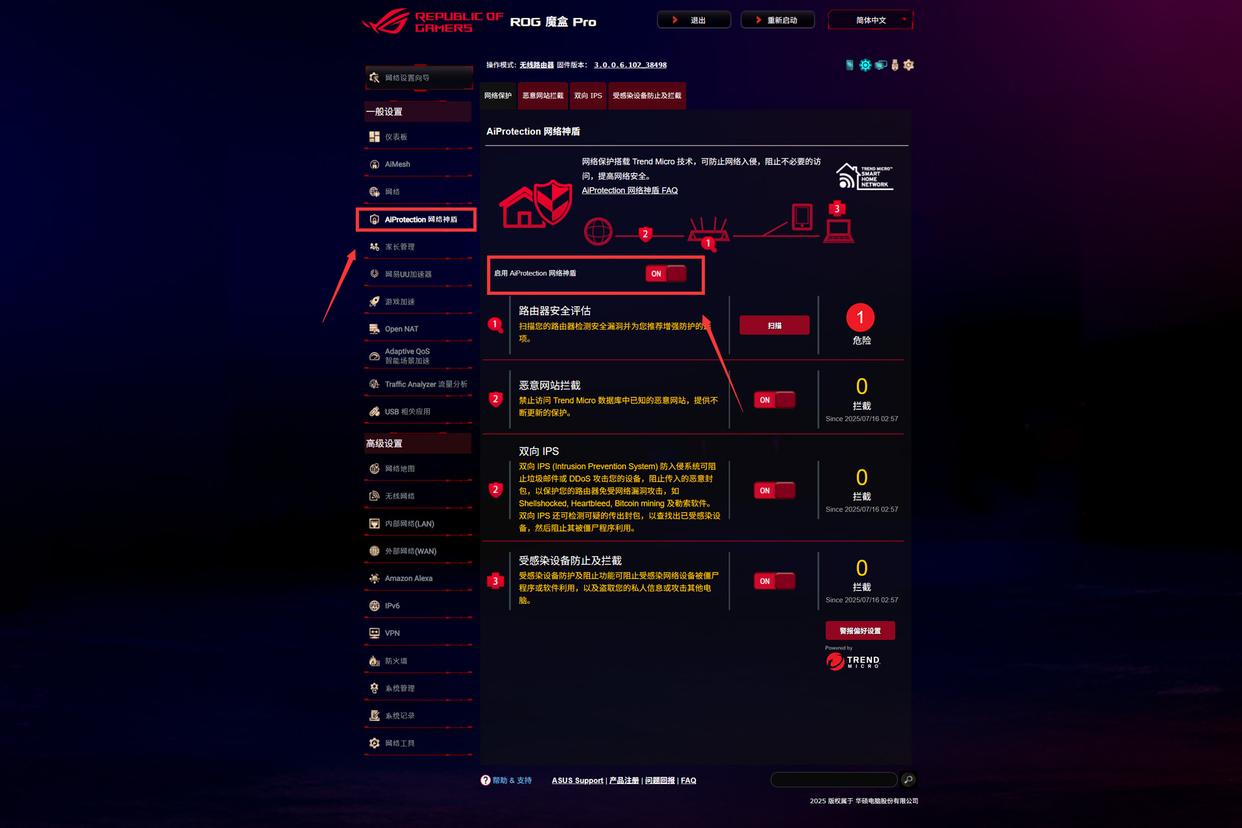

Ai Protection同樣也是路由器的標志性套件，技術支持由全球頂級的趨勢科技提供，數據庫一直在更新，如果很在意數據安全，建議開啟。

USB功能

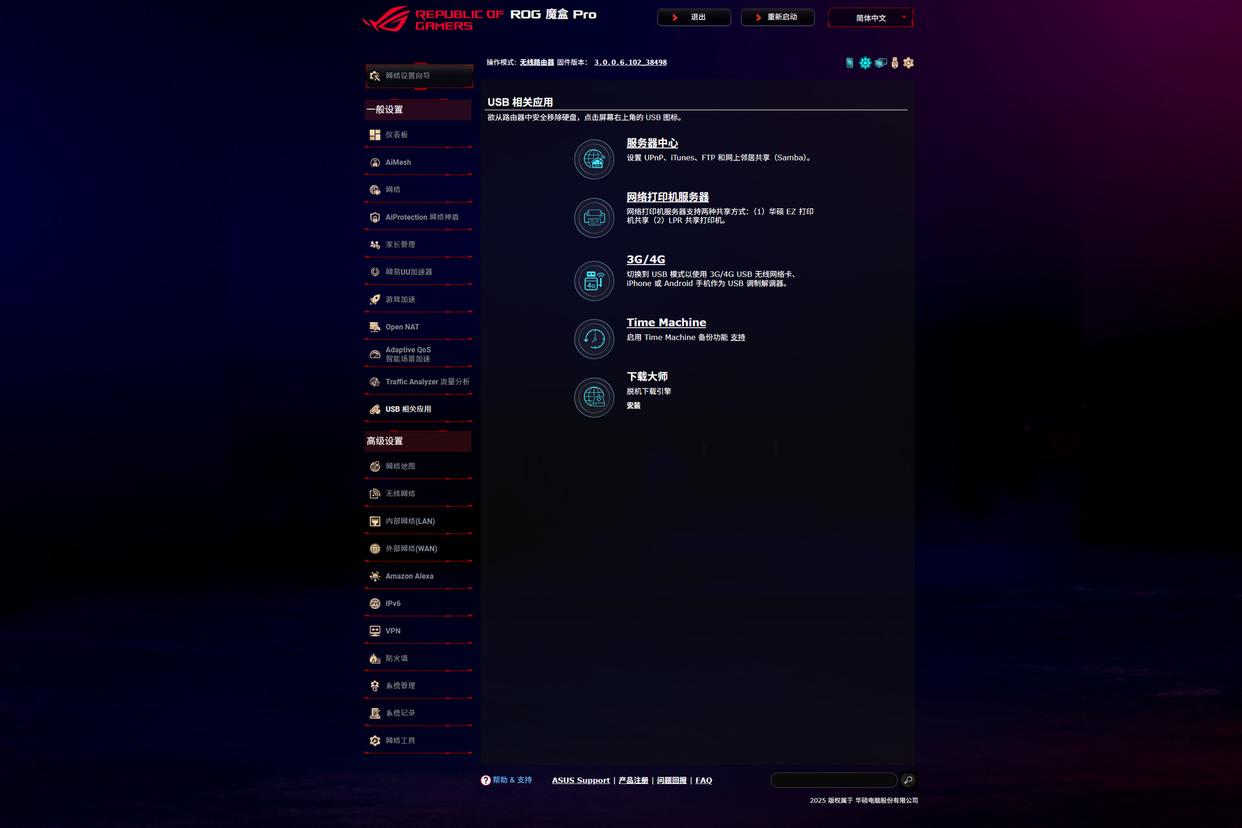

對華碩ROG魔盒Pro而言，USB功能算是個添頭，簡單介紹下可用功能：

• 如果USB接入的是U盤，可以使用服務器中心實現部分NAS功能，Timemachine則是蘋果專用的備份系統，下載大師就是正常下載。
• 如果USB接入的是答應機，可以在手機上實現遠程打印。
• 如果USB接入的是手機或者移動網卡，可以作為第二條寬帶提供網絡傳輸。

唯一需要注意的是接入U盤的協議，USB3.2Gen1是5Gbps帶寬，購買這個協議的移動固態硬盤/U盤可以享受滿血傳輸。

量化測試

最后做一下較為極限的量化測試，大家可以做個參考。

拓撲說明

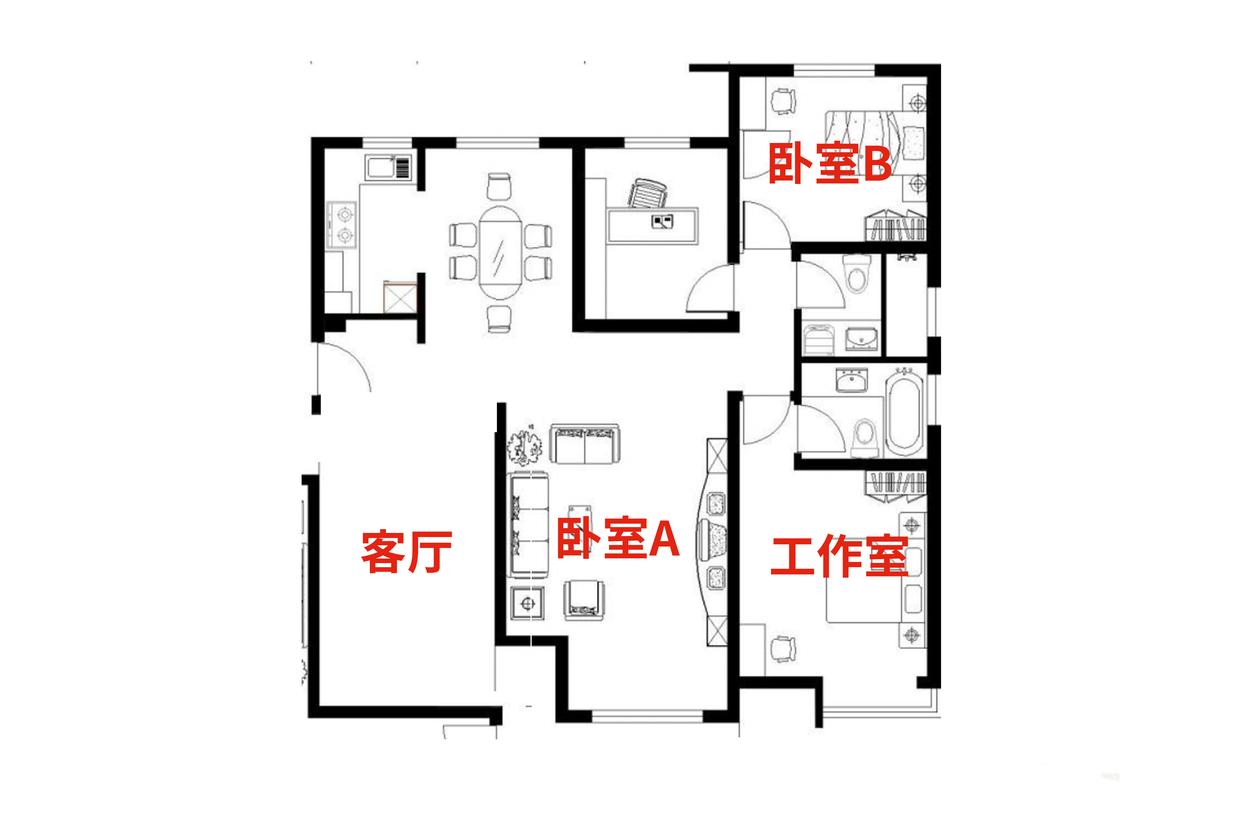

本次測試的環境如下圖所示，比較特殊：

• 實際面積約120平方，所有墻體均為實心的鋼筋混凝土。
• 華碩ROG魔盒Pro所在位置在客廳，僅使用單節點。
• 除了華碩ROG魔盒Pro外，客廳同位置還有三組網絡以及若干2.4G設備（鼠標鍵盤），干擾源比較多。

可以說本次測試所在的是絕大部分用戶能遇到的最壞場景，相信大家的實際使用會比我的好一些。

無線信號覆蓋

華碩ROG魔盒Pro強勢點是無線信號的有效覆蓋范圍，所以本段針對無線性能做測試，下圖手機顯示的是協商速率，和實際速率會有區別，下面會用analiti抓取實際速率曲線圖。

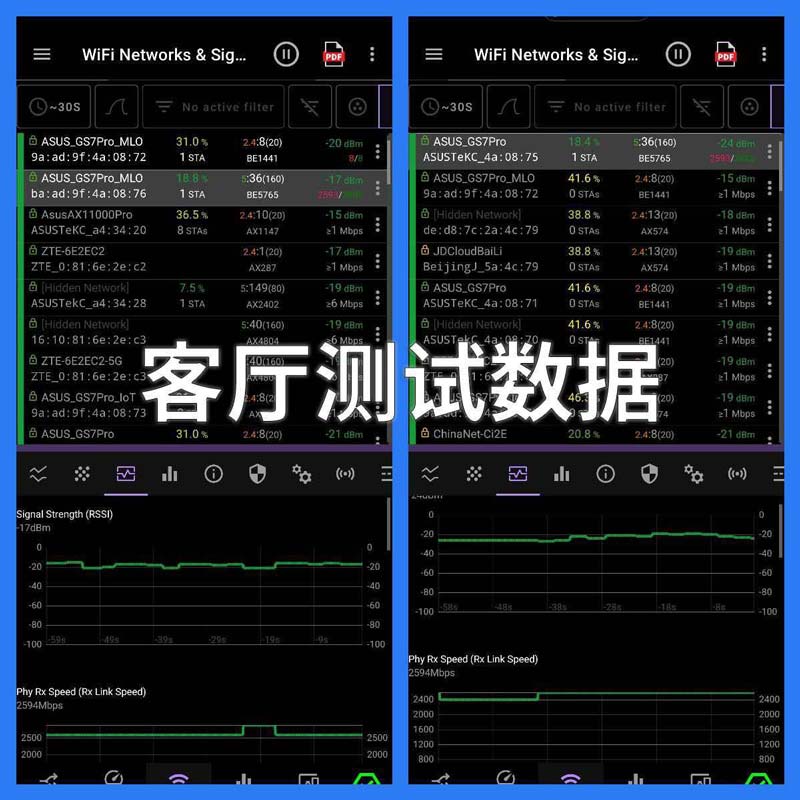

首先是客廳，也就是無遮擋狀態：

• MLO網絡的信號強度在-17到-20dBm中間，速率在2594-2890Mbps中間。
• 主網絡的信號強度在-20到-24dBm中間，速率在2594-2882Mbps中間。

這里可以看到，實際速率和手機顯示的協商速率是有差異的，但數據測試很穩定，畢竟很靠著路由器，MLO會有更高的可用帶寬。

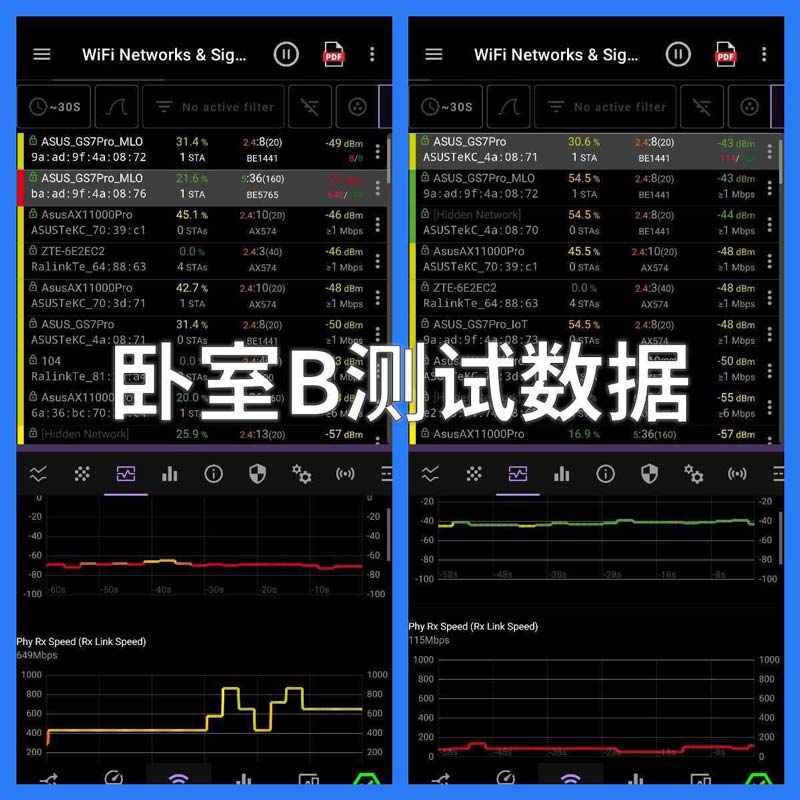

其次是臥室B，距離路由器最遠，中間隔了兩堵承重墻且是最遠的斜角：

• MLO網絡的信號強度在-65到-72dBm中間，速率在200-850Mbps中間。
• 主網絡只能走2.4G信道，信號強度在-40到-45dBm中間，速率在50-160Mbps中間。

通過對比可以看出，MLO網絡在傳統弱信號位置的優勢很明顯，有著更高的可用帶寬。

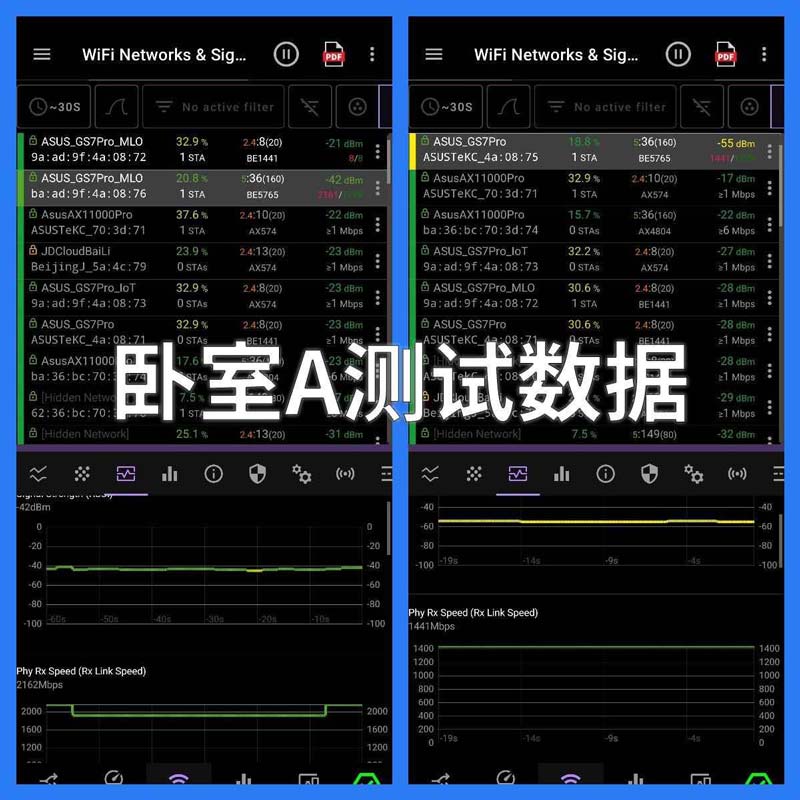

第三是臥室A，距離路由器隔了一堵承重墻：

• MLO網絡的信號強度在-40到-42dBm中間，速率在1441-2180Mbps中間。
• 主網絡的信號強度在-50到-55dBm中間，速率穩定在1441Mbps。

雖然隔了一堵墻，但MLO網絡的實際衰弱不多，有著高出很多的帶寬速率。

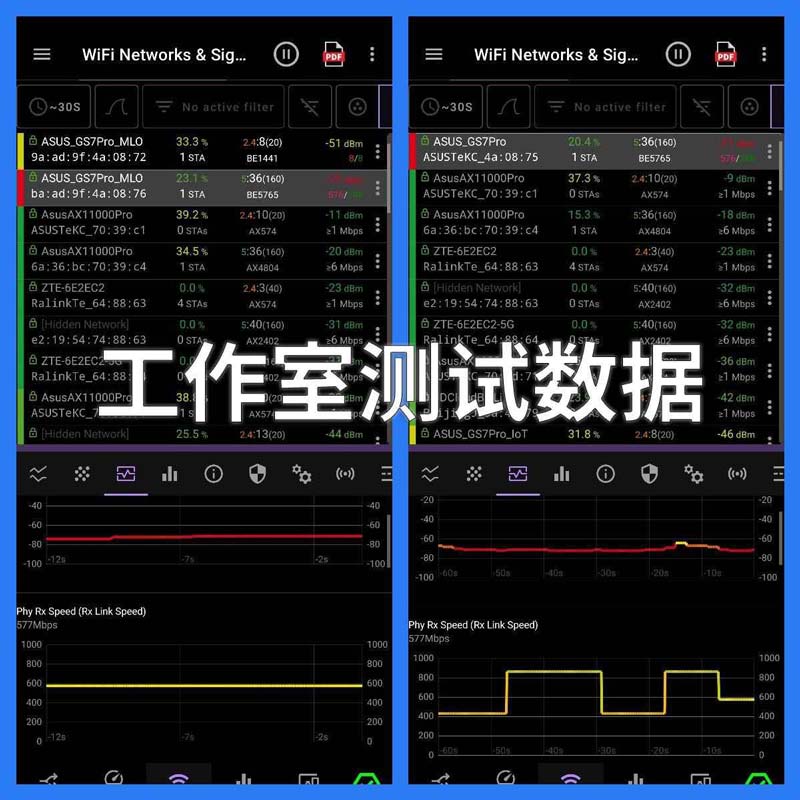

最后是工作室，距離路由器第二遠，中間隔了兩堵承重墻：

• MLO網絡的信號強度在-65到-72dBm中間，速率穩定在577Mbps。
• 主網絡的信號強度在-65到-72dBm中間，速率在488-840Mbps中間。

在信號強度較弱的地點，MLO網絡和主網絡各有優劣勢，無腦選MLO網絡會是不錯的選擇。

總結

簡單說一下本次評測的結果與使用建議：

• 由于硬配置確實是高，華碩ROG魔盒Pro的無線信號完全可以做到單節點覆蓋120-130平的中大型戶型，邊緣房間連MLO網絡會有奇效。
• 三頻不是擺設，5G-2頻段可以用作游戲?qū)?Mesh專用無線回程，并且不需要用戶做復雜的配置，直接切換華碩給的默認預設就行，足夠簡單易用。
• WiFi7已經不像剛上市時候那樣磕磕絆絆了，MLO非常穩定，windows也不需要改成Insider版本，把windows11和無線網卡驅動升級到最新即可。
• 和華碩ROG魔盒一樣，華碩ROG魔盒Pro的外殼模具挺適合DIY改造，內部空間大，PCB上還有預留的TTL針腳，有一定的客制化空間。
