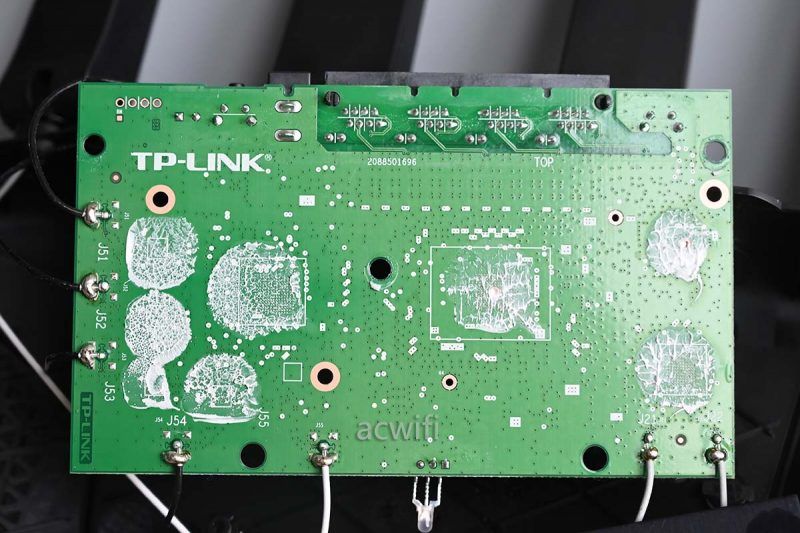

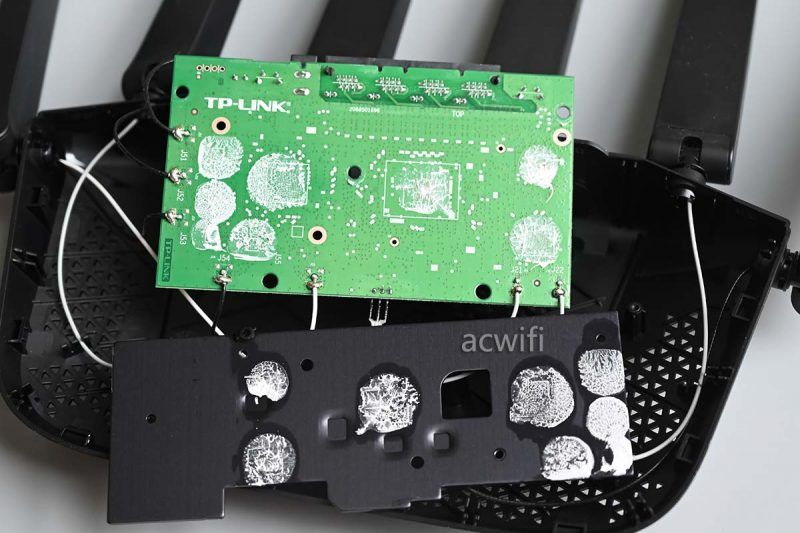

拆下這片長長的散熱鋁板（或叫均熱鋁板），

這一面是空的。由于硅膠很多，為避免弄臟，把鋁板裝回去。

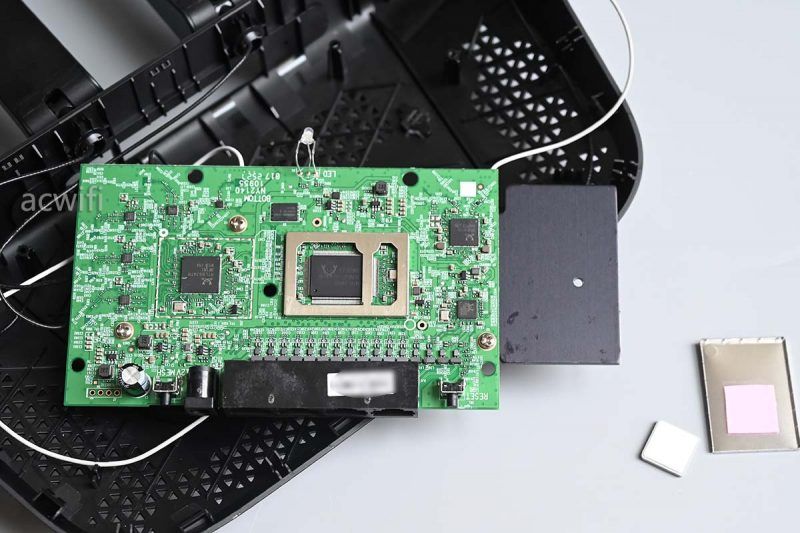

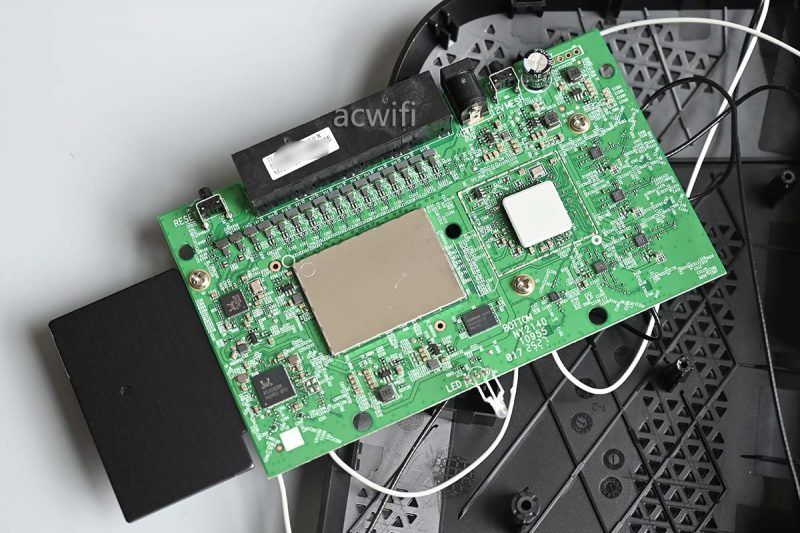

翻轉看主板另一面，芯片都在這里。

真的有外置獨立的FEM呀：

撬開屏蔽罩：

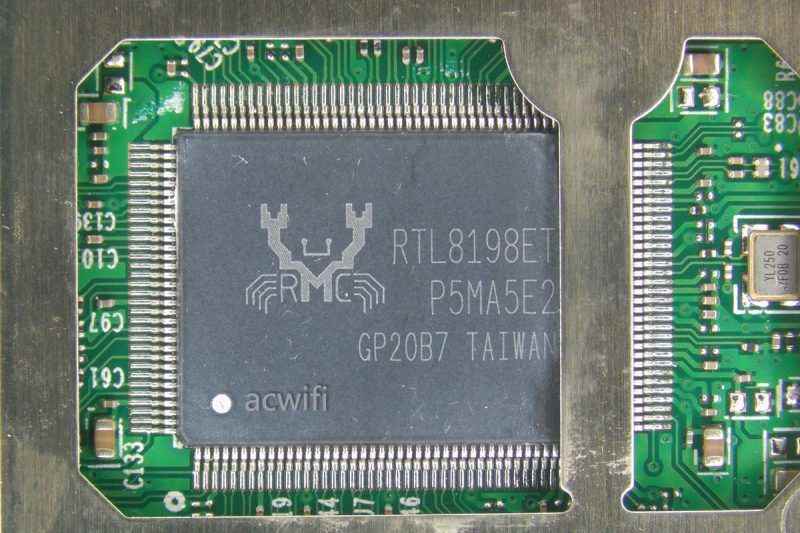

7DR6430的CPU型號是RTL8198ET，簡稱RTL8198E，雙核1.2GHz，A55架構，；還有三核 RISC-V （開源精簡指令集架構），用于專門的Wi-Fi 加速，分別對應3個PE（Processing Element）。

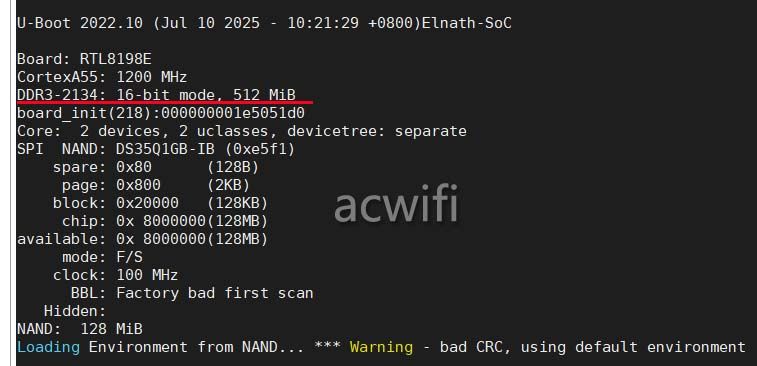

主板上找不到單獨的內存芯片，所以CPU集成了內存，從啟動信息里可以看見，它集成了DDR3 512MB內存，

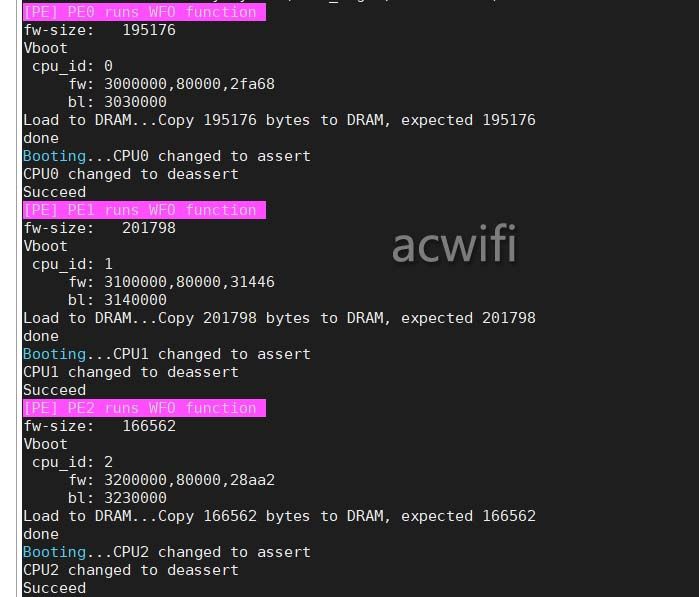

3個PE核：

（CPU集成的交換芯片信息看不見，啟動日志里面屏蔽了這些相關信息。）

簡單來說，RTL8198E是雙核ARM 1.2GHz（螃蟹的無線路由器里面，這款頻率比較高了），集成了512MB內存，有Wi-Fi 硬件加速。

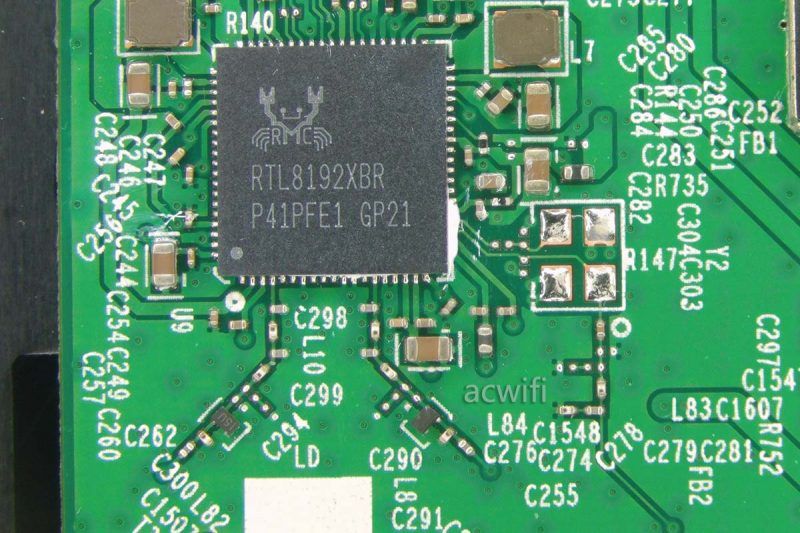

2.4G無線芯片是這顆RTL8192XBR，這顆芯片在一些AX3000的產品上會有，它支持802.11ax協議，即2.4G為Wi-Fi 6 標準。在2x2MIMO和40MHz頻寬、1024-QAM下，最高速率為574Mbps：

2.4G用了RTL8192XBR集成的FEM，并沒有外置獨立的2.4G FEM芯片。

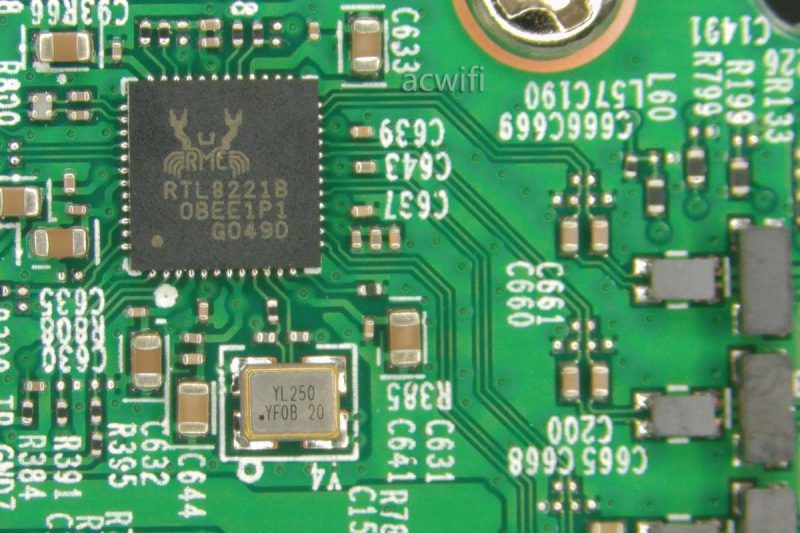

2.5G PHY芯片是這顆RTL8221B：

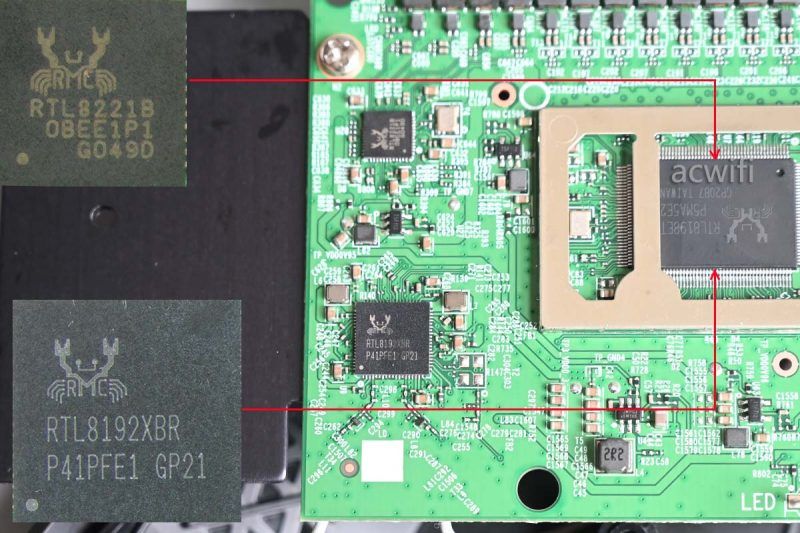

這兩顆芯片的位置關系：

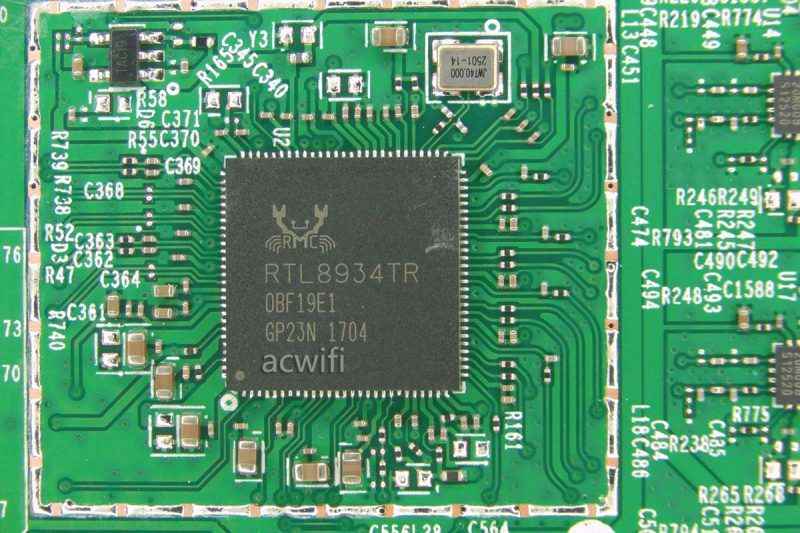

來看5G無線芯片，型號是RTL8934TR，支持802.11BE協議，即Wi-Fi 7 ，它的無線射頻支持4T5R；無線基帶支持4x4MIMO，在160MHz頻寬和4096-QAM下，最高無線速率5765Mbps:

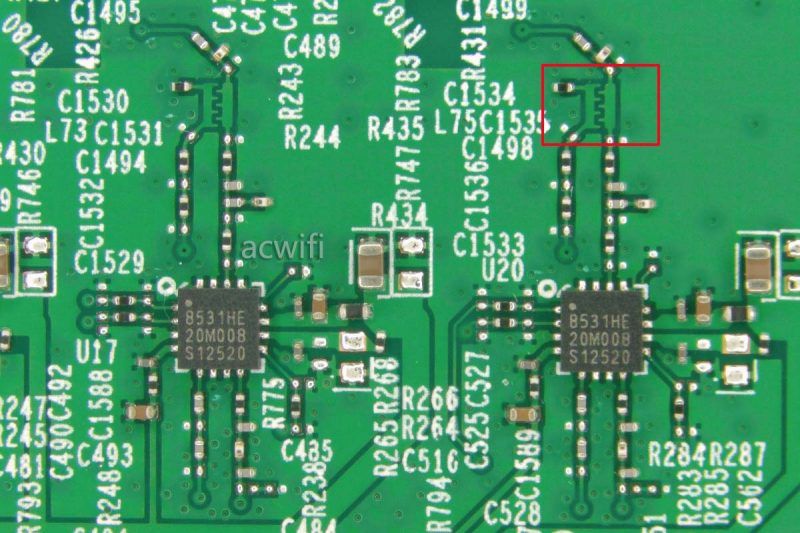

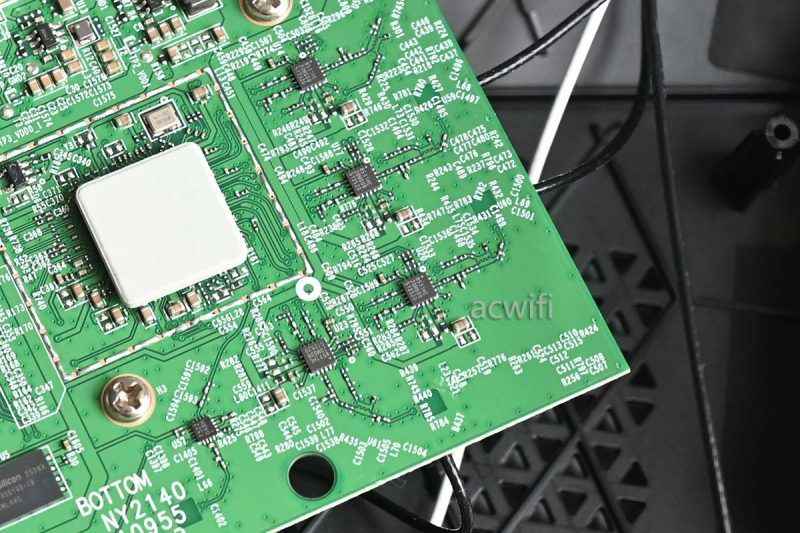

5G有四顆獨立的FEM芯片，型號是康希通信的KCT8531HE，下圖紅框中的應該是耦合電路。

XDR3010 V9.0用的5G FEM也是KCT8531HE。

KCT8531HE的主要性能參數：
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 31.0dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.7dB at 5V
Output power:

+20.0dBm @ -43dB DEVM, HE160/MCS11, 5V
+21.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+23.0dBm @ -35dB DEVM, VHT80/MCS9, 5V
+24.0dBm @ -30dB DEVM, HT20/MCS7, 5V
