普聯XDR3010值得購買嗎? TP-LINK XDR3010v9.0路由器拆機測評

想不到呀,現在最新的XDR3010已經出到V9.0的版本了。從包裝盒上的圖片來看,XDR3010的天線變得粗壯了。
打開包裝:
機身和配件:
電源輸出規格是12V/1A,實測空口時的待機功率為3.27W,功耗低。
先上個稱看看機身重量吧。
沒撕膜,機身重量為381g:
扁平的天線外殼,使我聯想起了“像素天線”。
馬上拆開天線外殼,果然是像素天線呀。我以為是7DR6430獨有的。(上方是2.4G天線,下方是5G在線)
四個千兆網口,支持盲插。

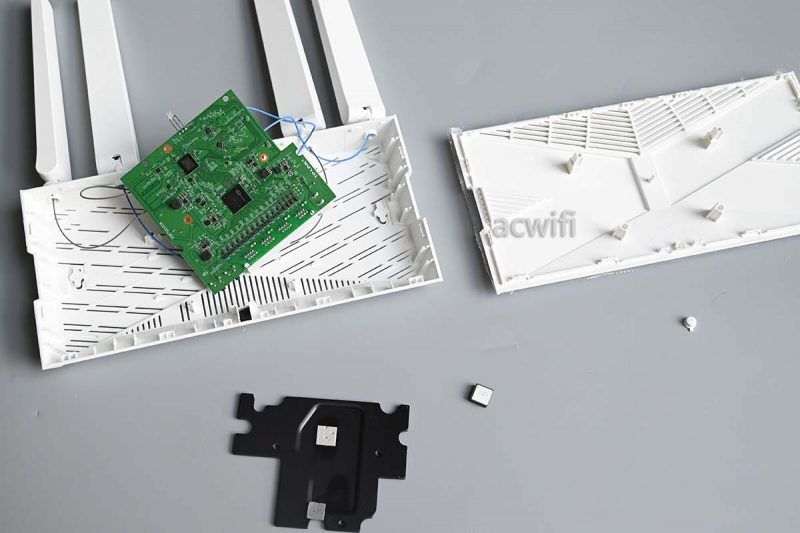

機身
翻轉主板背面,即可看見一顆從我沒見過的CPU,從散熱方案可以看出功耗有多低。(有些散熱狂人看見這樣會受不了)
就一顆CPU和一顆雙頻無線芯片,且有外置獨立的5G FEM芯片:
我建議先從無線芯片看起,因它的樣子很讓我熟悉,但型號卻又很陌生,除了芯片封裝的樣子熟悉之外,還有一個代碼最近我常見的:VTQM,即海思。
這顆無線芯片是創耀科技(Triductor Technology, Inc.),型號是TR5220,它的性能和參數可以參考Hi1152。
TR5520支持雙頻802.11ax,2.4G支持2x2MIMO,在40HHz頻寬下最高速率576Mbps;5G支持2x2MIMO,在160MHz頻寬最高速率2402Mbps。
5G外置了兩顆FEM芯片,型號是康希通信的KCT8531HE:
KCT8531HE的主要性能參數:
Integrated 802.11ax 5GHz PA, LNA with bypass and T/R switch
Fully-matched input and output
Integrated power detector
Transmit gain: 31.0dB at 5V
Receive gain: 16.5dB at 5V
Noise Figure: 1.7dB at 5V
Output power:+20.0dBm @ -43dB DEVM, HE160/MCS11, 5V
+21.5dBm @ -40dB DEVM, HE160/MCS11, 5V
+23.0dBm @ -35dB DEVM, VHT80/MCS9, 5V
+24.0dBm @ -30dB DEVM, HT20/MCS7, 5V

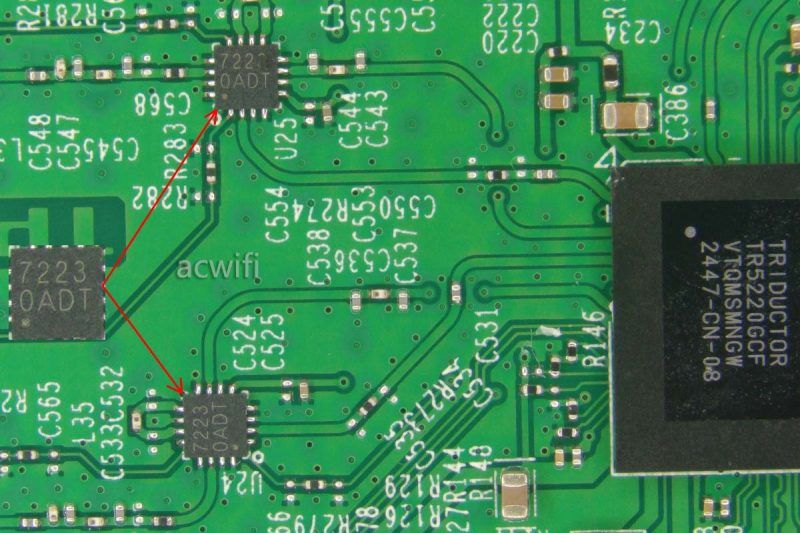

然后是2.4G方面,有外置獨立的LNA+SW芯片,型號是卓勝微的MXD7223,集成了LNA和收發切換開關。“2.4 GHz, Switch/Low-Noise Amplifier Front-End Module.”
意思是2.4G的PA用了無線芯片內置的。
現在來看CPU芯片。

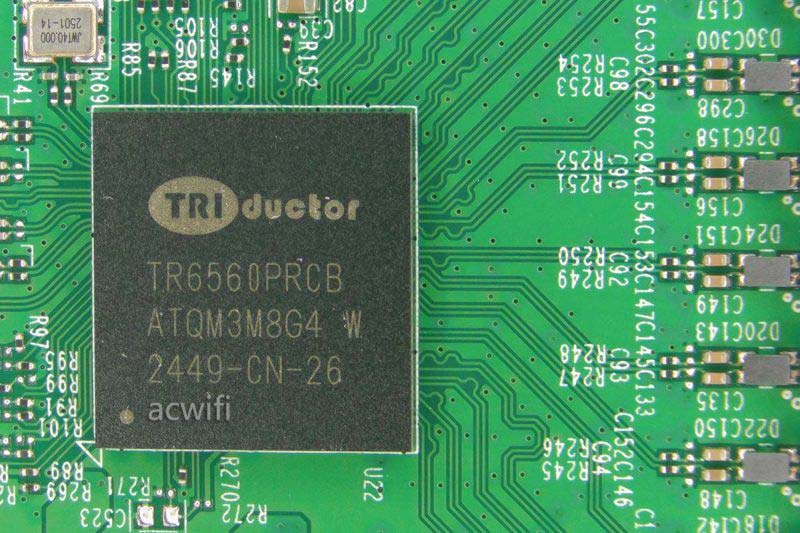

CPU是創耀科技(舊名創達特)的TR6560。CPU集成了四口千兆。
查看啟動信息,CPU信息看不出啥來:
U-Boot 2022.07 (Apr 27 2025 – 17:10:41 +0800) for luofu
DRAM: 123 MiB
Core: 58 devices, 19 uclasses, devicetree: separate
WDT: Started watchdog with servicing (30s timeout)
NAND: 0 MiB
Loading Environment from nowhere… OK
……
……
Image Name: Linux-5.10.201
Image Type: ARM Linux Kernel Image (uncompressed)
Data Size: 3535552 Bytes = 3.4 MiB
只知道CPU集成了128MB內存。
具體參數可以借鑒Hi5651L V200,雙核1.2GHz。在工藝方面相對于Hi1561L會有改進,比如制程方面,所以功耗方面會比較低。
我不知道說得對不對。如有不對,也沒有辦法!

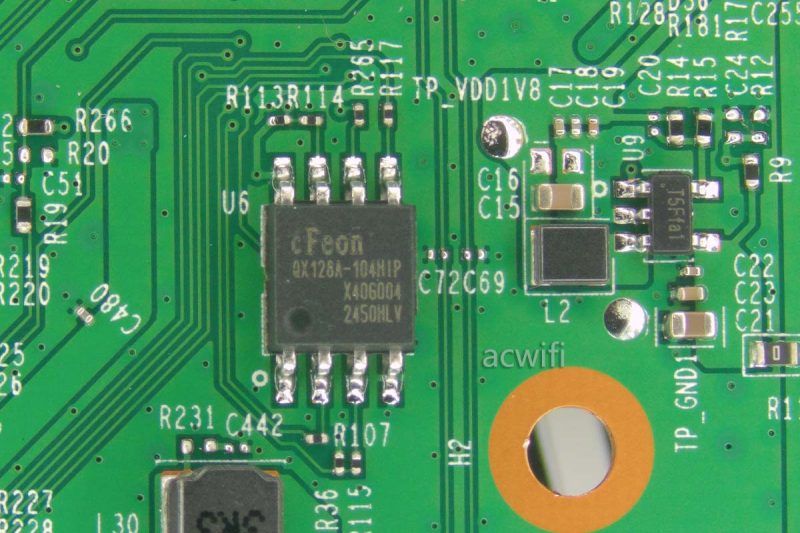

閃存芯片型號是EN25QQX128A,容量16MB:

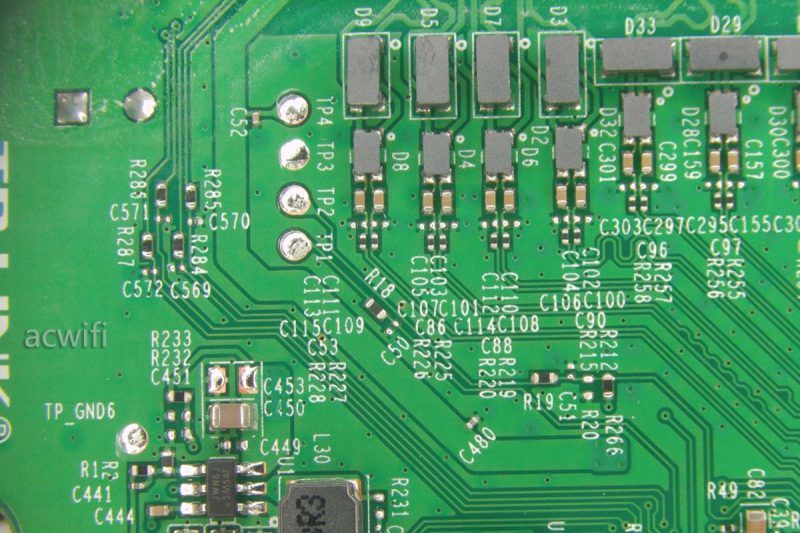

DC輸入電路:

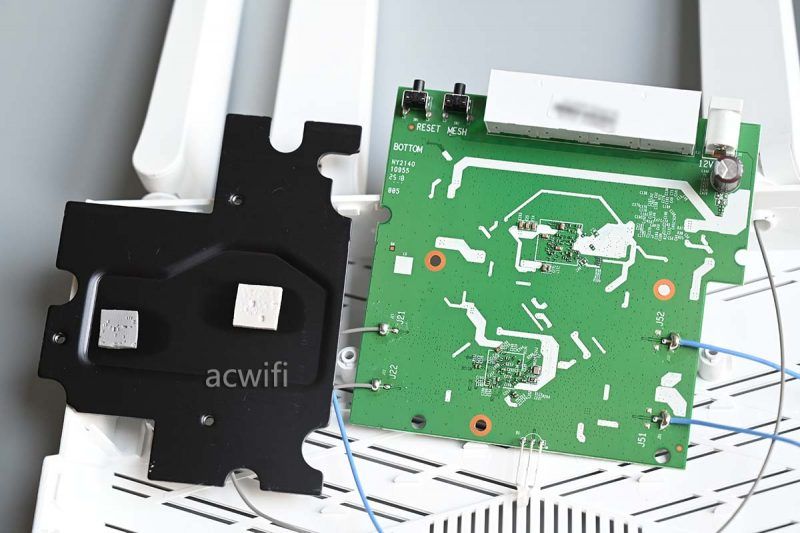

翻轉主板另一面,拆開鋁板:

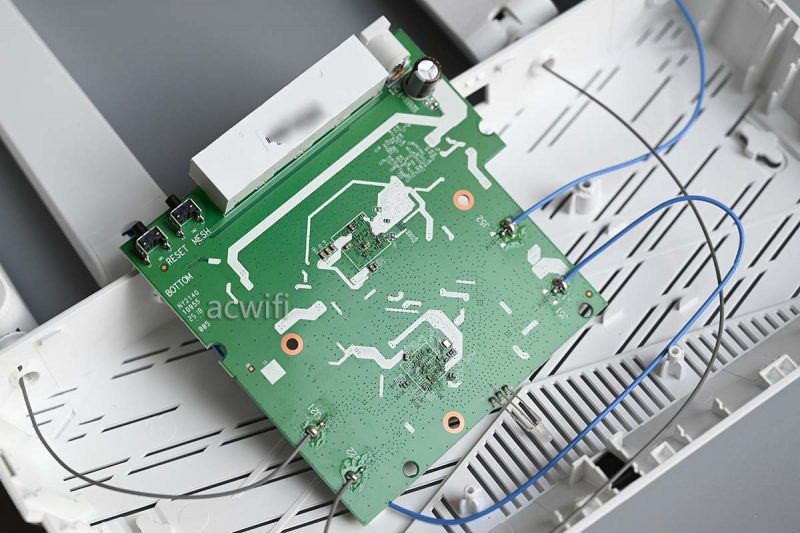

這一面空的:
至此,這臺XDR3010 V9.0拆機完成。

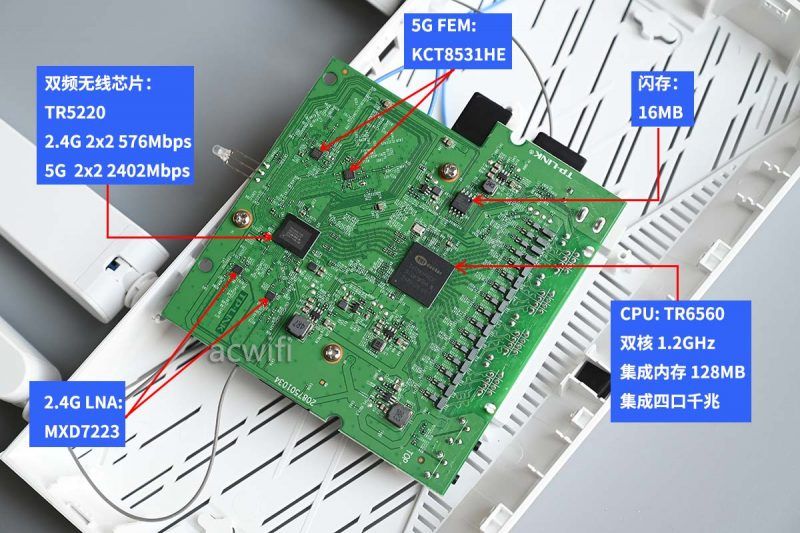

XDR3010 v9.0的所有芯片型號匯總圖如下:

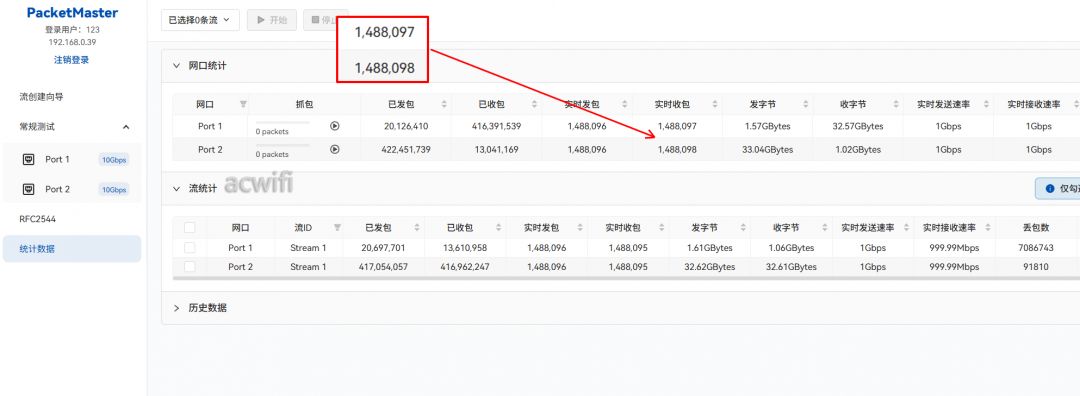

用PacketMaster工具測速小包轉發率,直接雙向同時轉發,結果是兩個方向都能跑滿,即1.488Mpps:
不用擔心CPU的網絡性能。

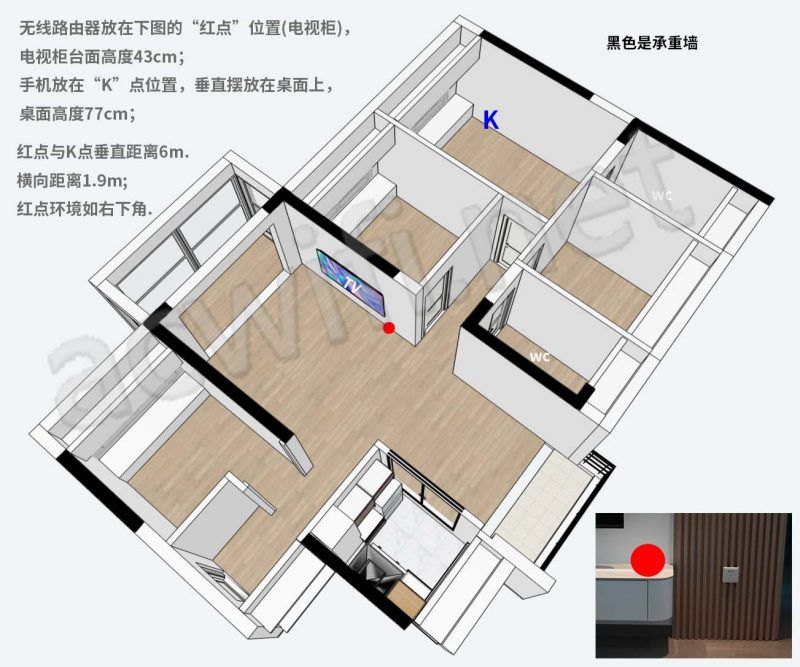

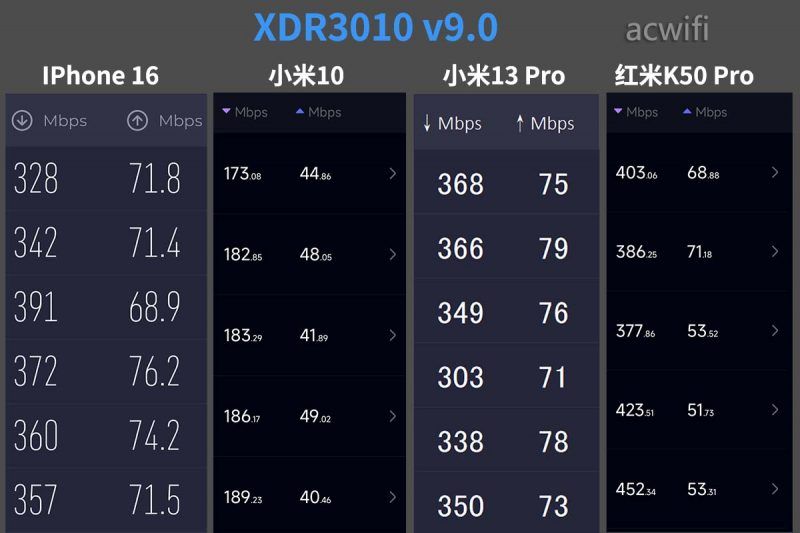

在K點快測點位置的測速結果如下:(只測5G,信道44)
(小米13 Pro要用speedtest app時測不了,不只是我一個,全國都是吧,估計這APP又被墻了,后來用全球網測APP,但結果不顯示上行,所以PS了一下。)
從四款不同手機的無線測速結果來看,不算很好。

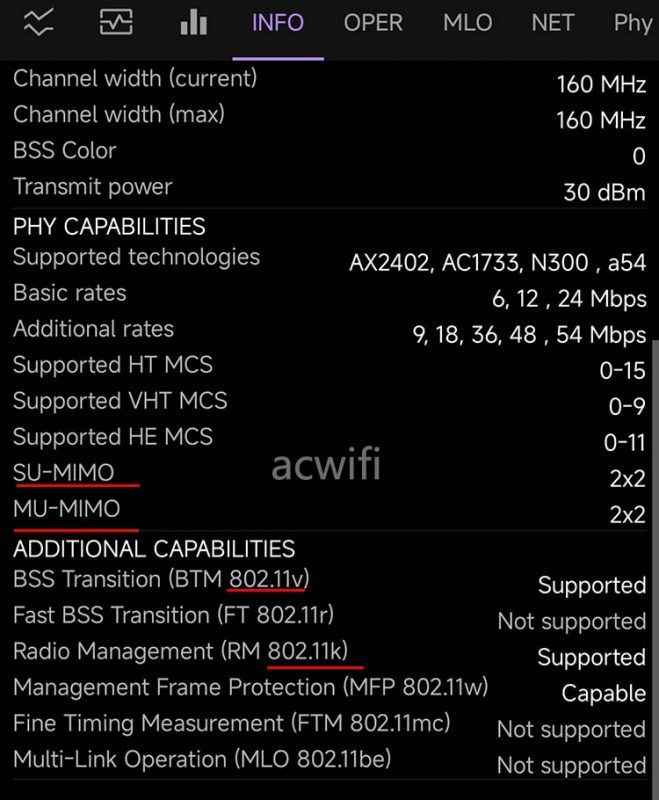

默認支持802.11k和802.11v,默認支持MU-MIMO和波束成形。

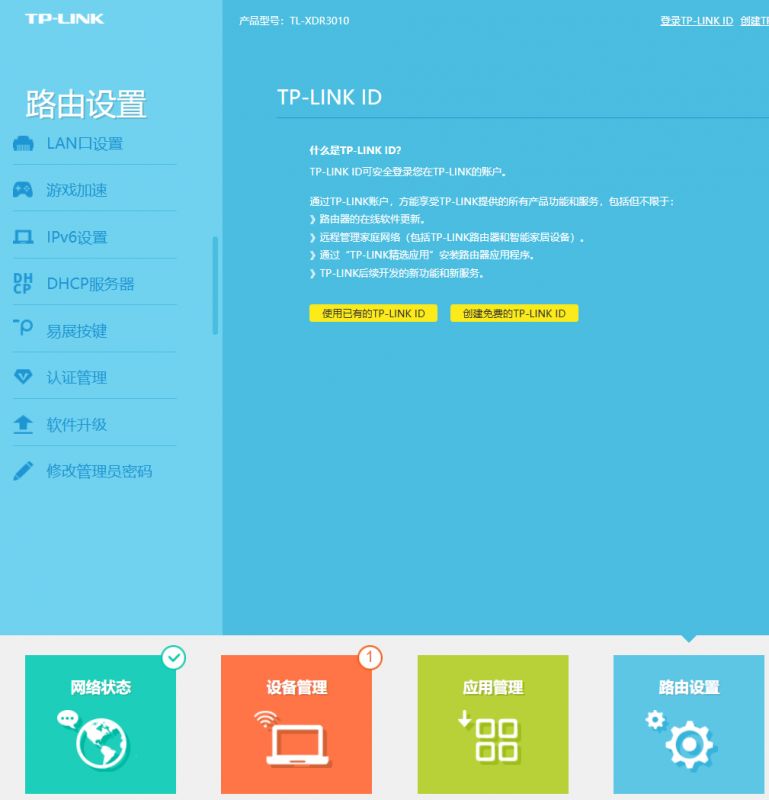

界面:
在功能方面,沒有wifi7機型的豐富。
139元的價格,根據自身需求選擇吧。
