怎么使用visio繪制網絡拓?fù)鋱D？

  發布時間：2015-05-19 11:01:17   作者：佚名   我要評論
怎么使用visio繪制網絡拓?fù)鋱D？網絡拓?fù)鋱D主要用來反映整個網絡里的設備，傳輸，節點的網絡結構圖，繪制網絡拓?fù)鋱D的方法也有很多，接下來小編給大家介紹一種繪制網絡拓?fù)鋱D的方法，需要的朋友可以參考下

網絡拓?fù)鋱D主要用來反映整個網絡里的設備，傳輸，節點的網絡結構圖，繪制網絡拓?fù)鋱D的方法也有很多，接下來小編給大家介紹一種繪制網絡拓?fù)鋱D的方法，如何使用visio繪制網絡拓?fù)鋱D。

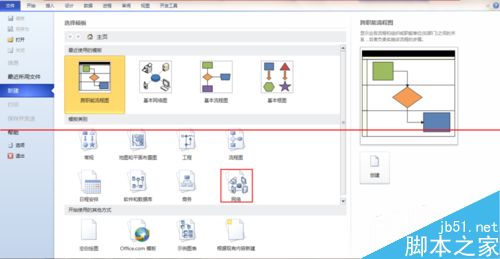

1、以microsoft visio 2010為例，首先在電腦上下載并安裝visio 2010軟件，然后打開該軟件，如下圖所示。

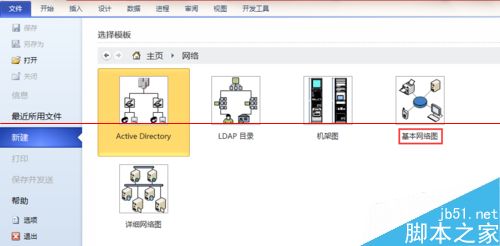

2、點擊模板類型里的【網絡】，在該模板下可以找到【基本網絡圖】和【詳細網絡圖】，如果我們僅僅畫一個簡單的網絡拓?fù)鋱D，可以選擇【基本網絡圖】，如下圖所示。

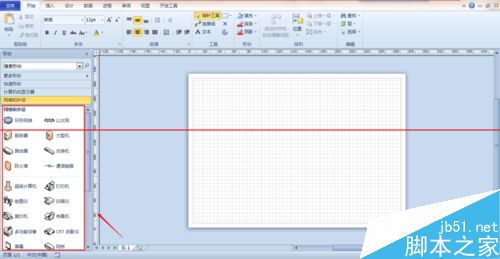

3、點擊【基本網絡圖】進入繪圖界面，在左側形狀列表里可以看到繪制基本網絡圖所需要的基本形狀，如下圖所示。

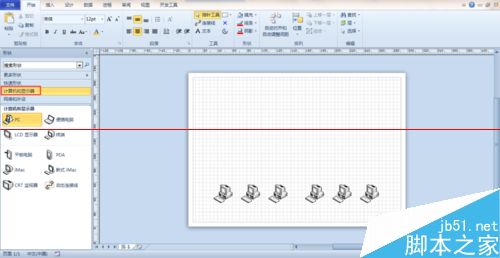

4、接下來開始繪制網絡拓?fù)鋱D了，首先點擊左側的形狀列表，找到計算機和顯示器形狀，將圖形拖到繪圖面板，作為網絡設備，如下圖所示。

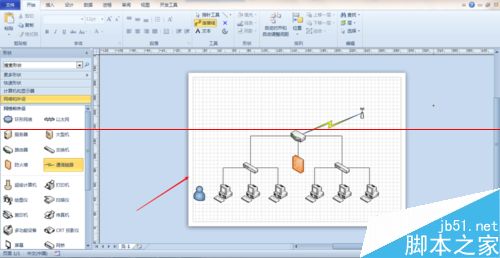

5、然后在圖形里繪制交換機，路由器，防火墻，無線接入等設備，并用連接線連接，如下圖所示。

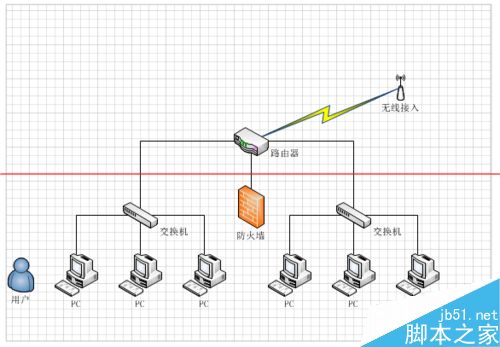

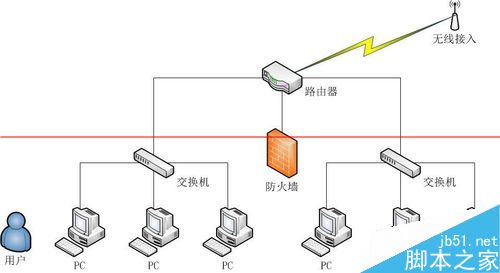

6、最后在添加上設備注釋，經過以上操作，一張簡單的網絡拓?fù)鋱D就繪制完成了，如下圖所示。

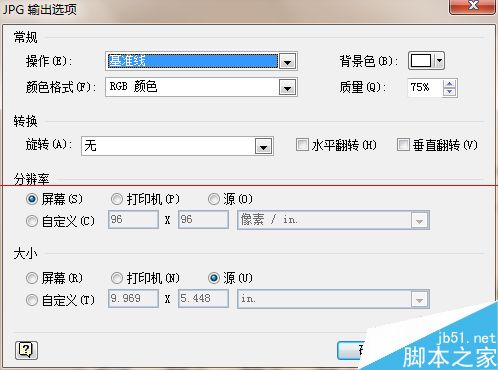

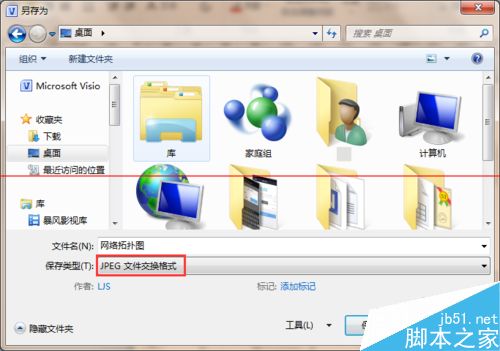

7、拓?fù)鋱D繪制完畢后，可以通過【另存為】功能將圖紙保存為圖片格式，方便非專業人士瀏覽，如下圖所示。

注意事項：除了使用visio之外，使用PPT也可以繪制拓?fù)鋱D。
