C++使用HDF5庫實現將h5圖像轉為tif格式

更新時間：2024年12月09日 11:44:57 作者：瘋狂學習GIS

這篇文章主要為大家詳細介紹了C++ 語言如何通過hdf5庫與gdal庫實現將.h5格式的多波段HDF5圖像批量轉換為.tif格式,有需要的可以參考一下

本文介紹基于C++ 語言的hdf5庫與gdal庫，將.h5格式的多波段HDF5圖像批量轉換為.tif格式的方法；其中，本方法支持對szip壓縮的HDF5圖像（例如高分一號衛星遙感影像）加以轉換。

將HDF5圖像批量轉換為.tif格式，在部分場景下操作并不難——在我們之前的文章Python中ArcPy實現柵格圖像文件由HDF格式批量轉換為T(mén)IFF格式中，就介紹過基于Python中的arcpy模塊實現這一需求的方法。但是，正如我們?cè)?strong>文末補充內容中提到的那樣，由于szip這個壓縮模塊不再受到hdf5庫的支持，導致用szip程序壓縮的HDF5圖像，比如高分系列遙感影像的.h5文件，就沒辦法在Windows中通過Python的h5py、gdal等庫直接打開了。

那么在這里，我們就介紹一下基于C++ 語言的hdf5庫，打開.h5格式圖像（包括那些用到szip壓縮程序的HDF5圖像）的方法。不過需要注意，我這里是在Linux的Ubuntu系統中操作的，至少可以保證這個代碼在Linux下可以正常運行；但能否在Windows中的C++ 環境下也正常運行，我暫時還沒試過——按道理應該也是可行的，大家如果有需要的話可以嘗試一下。

本文所用代碼如下。

#include <iostream>
#include <sstream>
#include <vector>
#include <filesystem>
#include <gdal.h>
#include <gdal_priv.h>
#include "hdf5.h"
#include "ogr_spatialref.h"

int main(int argc, char *argv[]) {
    const std::string h5_path = "/home/ctj/data/H5/";
    const std::string tif_path = "/home/ctj/data/TIFF_48SUB/";
    // const std::string h5_path = argv[1];
    // const std::string tif_path = argv[2];
    const char *dataset_0 = "/Cloud_Mask/cloudmask";
    const char *dataset_1 = "/GeometricCorrection/DataSet_16_1";
    const char *dataset_2 = "/GeometricCorrection/DataSet_16_2";
    const char *dataset_3 = "/GeometricCorrection/DataSet_16_3";
    const char *dataset_4 = "/GeometricCorrection/DataSet_16_4";
    const char *projection_para = "ProjectionPara";
    const char *projection_str = "ProjectionStr";

    hid_t file_id;
    hid_t dataset_id;
    hid_t attr_id;
    hid_t attr_dtype;
    herr_t status;
    hid_t mem_type_id = H5T_NATIVE_UINT16;
    int size = 6863;
    int band_num = 5;

    // namespace fs = filesystem;

    status = H5open();
    GDALAllRegister();

    for (const auto& entry : std::filesystem::directory_iterator(h5_path)) {
        if (entry.path().extension() == ".h5") {
            std::string filename = entry.path().filename().string();
            std::cout << filename << std::endl;
            std::string baseName = filename.substr(0, filename.find_last_of('.'));
            const std::string output_filename = tif_path + baseName + ".tif";

            file_id = H5Fopen((h5_path + filename).c_str(), H5F_ACC_RDONLY, H5P_DEFAULT);

            attr_id = H5Aopen(file_id, projection_para, H5P_DEFAULT);
            attr_dtype = H5Aget_type(attr_id);
            size_t string_length = H5Tget_size(attr_dtype);
            char *attr_data = new char[1000];
            status = H5Aread(attr_id, attr_dtype, attr_data);

            std::istringstream iss(attr_data);
            std::vector<double> transform(6);
            int i = 0;
            std::string str;
            while (getline(iss, str, ',')) {
                    transform[i] = stod(str);
                    ++i;
                }

            attr_id = H5Aopen(file_id, projection_str, H5P_DEFAULT);
            attr_dtype = H5Aget_type(attr_id);
            char *attr_data_str = new char[1000];
            status = H5Aread(attr_id, attr_dtype, attr_data_str);

            dataset_id = H5Dopen1(file_id, dataset_0);
            std::vector<u_int16_t> data_0(size * size);
            status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_0.data());

            dataset_id = H5Dopen1(file_id, dataset_1);
            std::vector<u_int16_t> data_1(size * size);
            status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_1.data());

            dataset_id = H5Dopen1(file_id, dataset_2);
            std::vector<u_int16_t> data_2(size * size);
            status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_2.data());

            dataset_id = H5Dopen1(file_id, dataset_3);
            std::vector<u_int16_t> data_3(size * size);
            status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_3.data());

            dataset_id = H5Dopen1(file_id, dataset_4);
            std::vector<u_int16_t> data_4(size * size);
            status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_4.data());

            status = H5Fclose(file_id);

            GDALDriver *poDriver = GetGDALDriverManager()->GetDriverByName("GTiff");

            GDALDataset *poDstDS = poDriver->Create(output_filename.c_str(), size, size, band_num, GDT_UInt16, nullptr);
            u_int16_t *band_data_0 = &data_0[0];
            poDstDS->GetRasterBand(1)->RasterIO(GF_Write, 0, 0, size, size, band_data_0, size, size, GDT_UInt16, 0, 0);
            u_int16_t *band_data_1 = &data_1[0];
            poDstDS->GetRasterBand(2)->RasterIO(GF_Write, 0, 0, size, size, band_data_1, size, size, GDT_UInt16, 0, 0);
            u_int16_t *band_data_2 = &data_2[0];
            poDstDS->GetRasterBand(3)->RasterIO(GF_Write, 0, 0, size, size, band_data_2, size, size, GDT_UInt16, 0, 0);
            u_int16_t *band_data_3 = &data_3[0];
            poDstDS->GetRasterBand(4)->RasterIO(GF_Write, 0, 0, size, size, band_data_3, size, size, GDT_UInt16, 0, 0);
            u_int16_t *band_data_4 = &data_4[0];
            poDstDS->GetRasterBand(5)->RasterIO(GF_Write, 0, 0, size, size, band_data_4, size, size, GDT_UInt16, 0, 0);

            for (int i = 1; i <= band_num; ++i) {
                GDALRasterBand *poBand = poDstDS->GetRasterBand(i);
                if (poBand != nullptr) {
                    poBand->SetNoDataValue(0);
                }
            }

            poDstDS->SetGeoTransform(transform.data());
            poDstDS->SetProjection(attr_data_str);

            GDALClose(poDstDS);
        }
    }

    status = H5close();
    return 0;
}

上述是本文完整代碼。接下來，就分段介紹一下每段代碼的具體含義。

首先，需要包含必要的頭文件。在這里，包括標準輸入輸出、字符串流、向量、文件系統等功能，以及hdf5庫與gdal庫。同時，定義了兩個常量字符串h5_path與tif_path，分別指向轉換前的HDF5圖像和轉換后的TIFF圖像的目錄。

#include <iostream>
#include <sstream>
#include <vector>
#include <filesystem>
#include <gdal.h>
#include <gdal_priv.h>
#include "hdf5.h"
#include "ogr_spatialref.h"

int main(int argc, char *argv[]) {
    const std::string h5_path = "/home/ctj/data/H5/";
    const std::string tif_path = "/home/ctj/data/TIFF_48SUB/";

隨后，設定要讀取的HDF5圖像的數據集（波段）的路徑，以及空間參考信息的屬性名稱；這些參數大家就按照自己HDF5圖像的實際情況來修改即可。

接下來，初始化hdf5庫的狀態變量，這些變量是hdf5庫操作需要的。同時，用size表示圖像的寬度和高度，因?yàn)槲疫@里HDF5圖像是正方形，所以只需指定1個值。此外，band_num表示待轉換遙感影像的波段數。

const char *dataset_0 = "/Cloud_Mask/cloudmask";
const char *dataset_1 = "/GeometricCorrection/DataSet_16_1";
// ... 省略部分代碼 ...
const char *projection_para = "ProjectionPara";
const char *projection_str = "ProjectionStr";

hid_t file_id;
hid_t dataset_id;
hid_t attr_id;
hid_t attr_dtype;
herr_t status;
hid_t mem_type_id = H5T_NATIVE_UINT16;
int size = 6863;
int band_num = 5;

緊接著，初始化hdf5庫，注冊所有可用的GDAL驅動程序。

status = H5open();
GDALAllRegister();

隨后，使用std::filesystem::directory_iterator遍歷指定目錄中的所有文件，并只處理擴展名為.h5的文件；對于這些文件，構建輸出文件名——基于原始文件名，去掉擴展名并添加.tif擴展名。

for (const auto& entry : std::filesystem::directory_iterator(h5_path)) {
    if (entry.path().extension() == ".h5") {
        std::string filename = entry.path().filename().string();
        std::cout << filename << std::endl;
        std::string baseName = filename.substr(0, filename.find_last_of('.'));
        const std::string output_filename = tif_path + baseName + ".tif";

隨后，使用H5Fopen打開HDF5圖像，在這里選擇以只讀模式訪問。

file_id = H5Fopen((h5_path + filename).c_str(), H5F_ACC_RDONLY, H5P_DEFAULT);

隨后，需要讀取原本HDF5圖像的空間參考信息。在這里，首先打開名為projection_para的屬性，讀取其內容到attr_data中；隨后，解析attr_data為一個包含6個元素的double向量transform——這些元素用于地理變換。

attr_id = H5Aopen(file_id, projection_para, H5P_DEFAULT);
attr_dtype = H5Aget_type(attr_id);
size_t string_length = H5Tget_size(attr_dtype);
char *attr_data = new char[1000];
status = H5Aread(attr_id, attr_dtype, attr_data);

std::istringstream iss(attr_data);
std::vector<double> transform(6);
int i = 0;
std::string str;
while (getline(iss, str, ',')) {
    transform[i] = stod(str);
    ++i;
}

類似地，讀取名為projection_str的屬性，該屬性包含投影信息的WKT字符串。

attr_id = H5Aopen(file_id, projection_str, H5P_DEFAULT);
attr_dtype = H5Aget_type(attr_id);
char *attr_data_str = new char[1000];
status = H5Aread(attr_id, attr_dtype, attr_data_str);

到這里，我們就可以對每個數據集調用H5Dopen1將其打開，并使用H5Dread將數據讀入向量中

dataset_id = H5Dopen1(file_id, dataset_0);
std::vector<u_int16_t> data_0(size * size);
status = H5Dread(dataset_id, mem_type_id, H5S_ALL, H5S_ALL, H5P_DEFAULT, data_0.data());

???????// ... 重復上述步驟讀取其他數據集 ...

隨后，記得關閉HDF5圖像以釋放資源。

status = H5Fclose(file_id);

接下來，就該gdal庫登場了。使用gdal庫創建一個新的TIFF文件，并使用RasterIO方法將每個波段的數據寫入到TIFF文件中。

GDALDriver *poDriver = GetGDALDriverManager()->GetDriverByName("GTiff");

GDALDataset *poDstDS = poDriver->Create(output_filename.c_str(), size, size, band_num, GDT_UInt16, nullptr);
u_int16_t *band_data_0 = &data_0[0];
poDstDS->GetRasterBand(1)->RasterIO(GF_Write, 0, 0, size, size, band_data_0, size, size, GDT_UInt16, 0, 0);
// ... 寫入其他波段 ...

同時，設置每個波段的NoData值為0，同時按照前述從HDF5圖像中讀取到的信息，設置TIFF圖像的地理變換參數和投影信息。

for (int i = 1; i <= band_num; ++i) {
    GDALRasterBand *poBand = poDstDS->GetRasterBand(i);
    if (poBand != nullptr) {
        poBand->SetNoDataValue(0);
    }
}

poDstDS->SetGeoTransform(transform.data());
poDstDS->SetProjection(attr_data_str);

GDALClose(poDstDS);

最后，不要忘記關閉hdf5庫以釋放資源。

status = H5close();

至此，大功告成。

知識補充

Windows打開HDF5圖像：HDFView軟件的下載、安裝

下面為大家介紹在Windows電腦中，下載、安裝用以查看HDF5圖像數據的軟件HDFView的方法。

HDF5（Hierarchical Data Format 5）是一種用于存儲和管理大量科學數據的文件格式，其由HDF Group開發和維護，廣泛應用于科學計算、工程、金融和醫學等領域。談及HDF5圖像數據在Windows中的打開方式，主要包括基于HDF Group開發的HDFView軟件來打開，以及用C++、Python來打開等2種方式。

在之前，我很少選擇用HDFView軟件來打開HDF5，因?yàn)樵缧r(shí)候這個軟件的安裝比較麻煩，還需要修改一下環境變量什么的，不如在Python中配置對應的庫（比如h5py、gdal等）然后用代碼讀取來的容易。但是，后來發現由于szip這個壓縮模塊不再受到hdf5等庫的支持（我看網上說好像是因?yàn)檫@個庫不再是非盈利的了還是怎么），導致那些用到szip壓縮的HDF5圖像（比如高分系列遙感影像數據的.h5文件），就沒辦法在Windows中通過Python的h5py、gdal等方便地打開了（Linux下C++ 的hdf5庫我試了，還是可以正常打開的，但是Windows中C++ 的hdf5庫是否能打開我還沒試過）。所以，在Windows中，如果只是需要打開、查看一下數據的話（不需要代碼執行一些分析或批處理），通過HDFView軟件來打開HDF5還是很方便的。

這里就介紹一下HDFView軟件的下載、安裝方法。

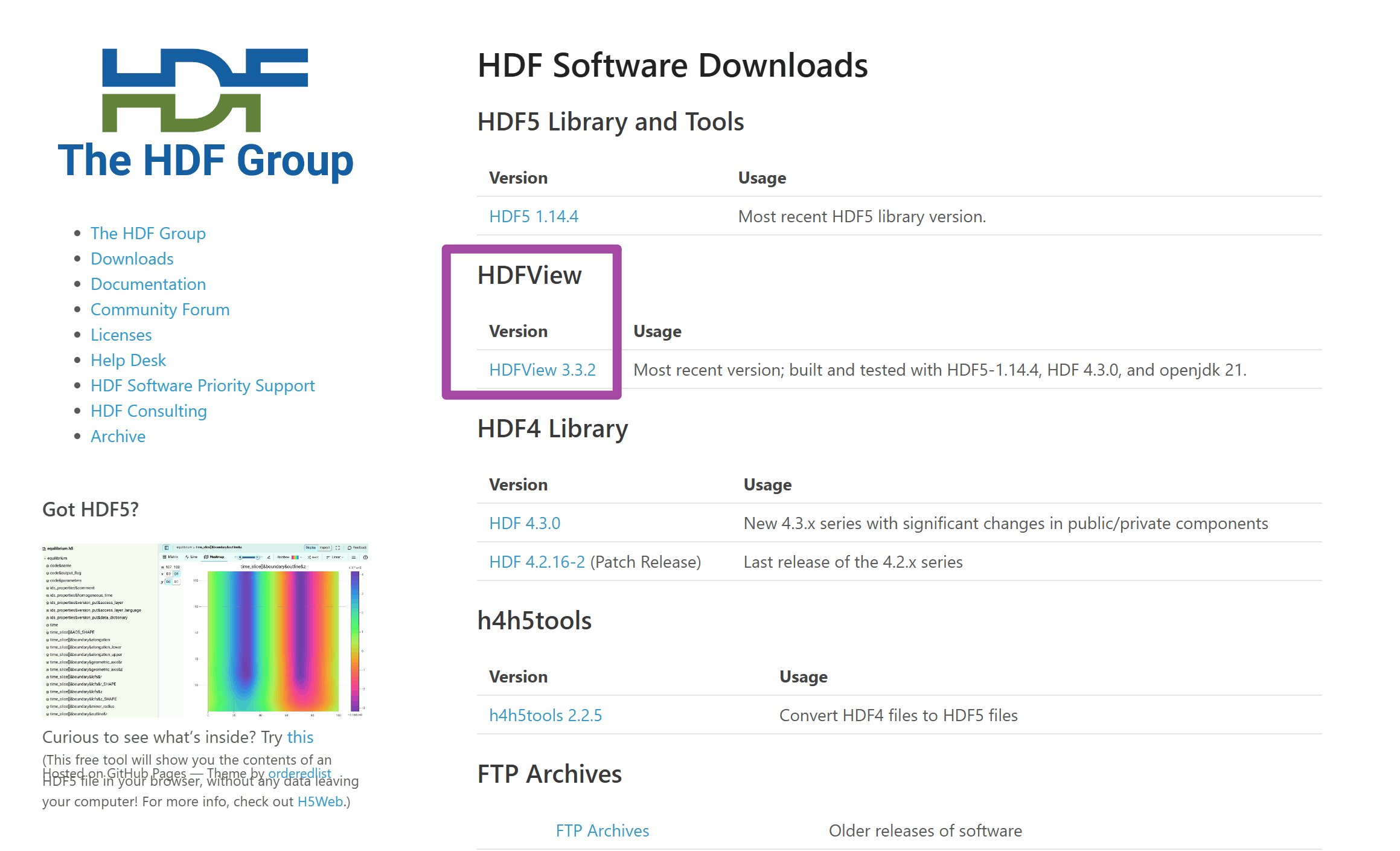

首先，我們打開HDFView軟件的Github下載網站（https://github.com/HDFGroup/hdfview/releases）。當然，也可以先進入官方下載網站（https://portal.hdfgroup.org/downloads/index.html），找到其中的HDFView軟件下載位置，如下圖所示。

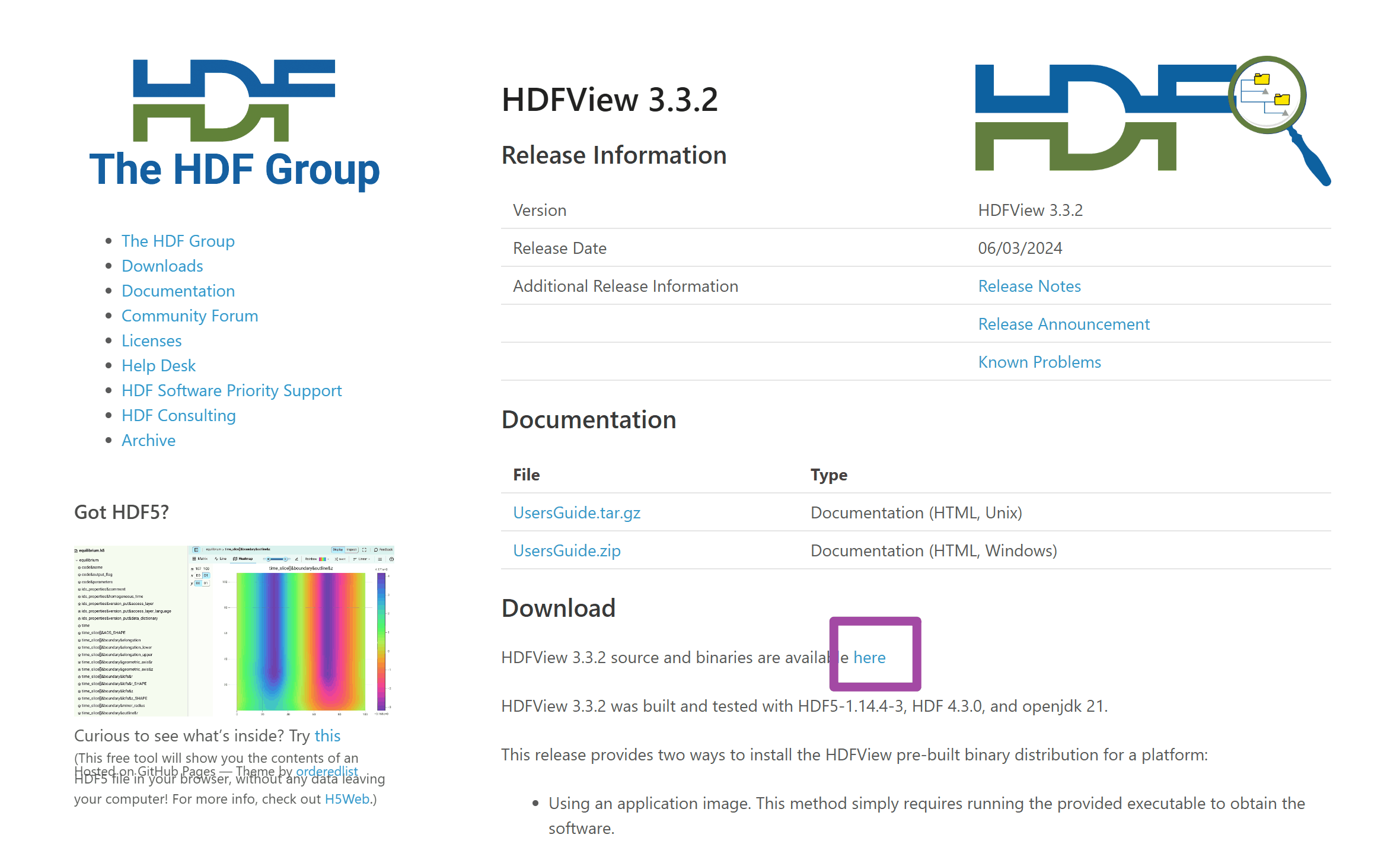

隨后，在彈出的窗口中，點擊Download下的here字樣，如下圖所示。

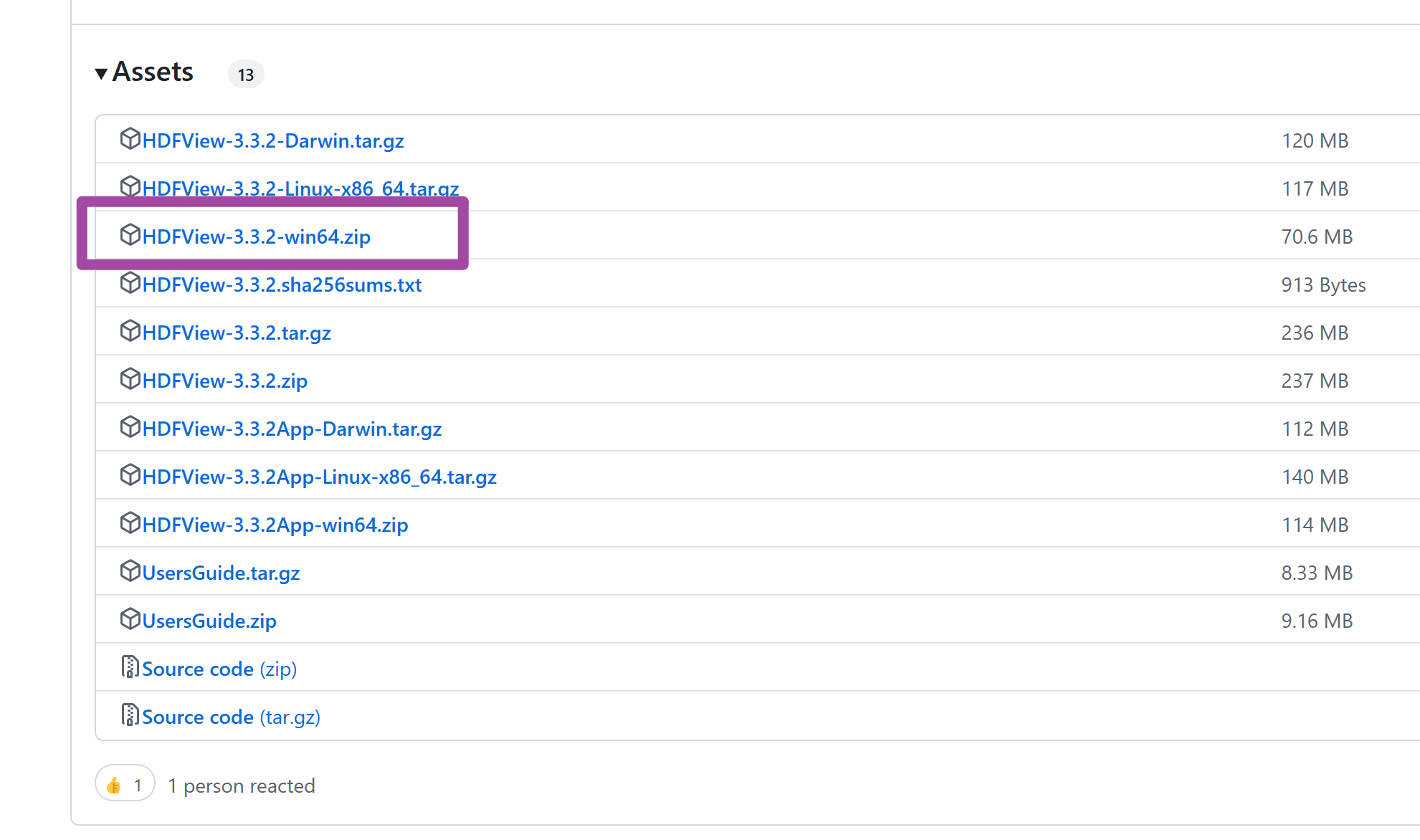

隨后，進入的就是前面提到的Github網站。選擇適合自己的軟件版本，如下圖所示。

下載完畢后，將壓縮包放在一個自己指定的路徑中，并解壓壓縮包，雙擊打開其中的.exe文件，如下圖所示。

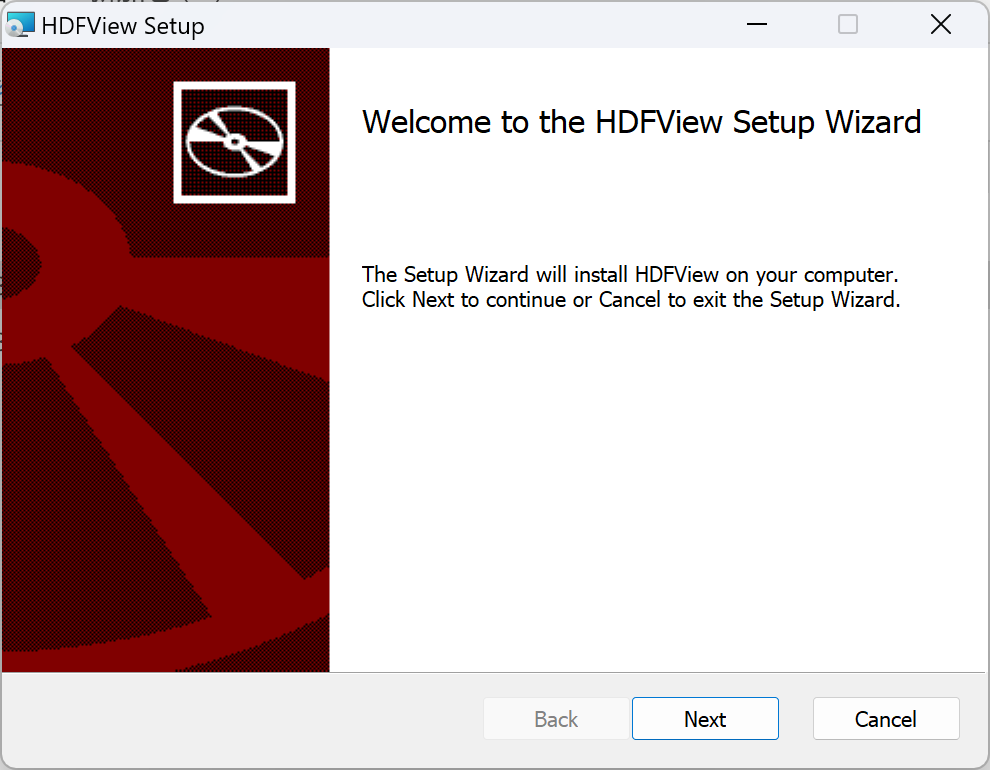

隨后，將彈出安裝窗口，如下圖所示。

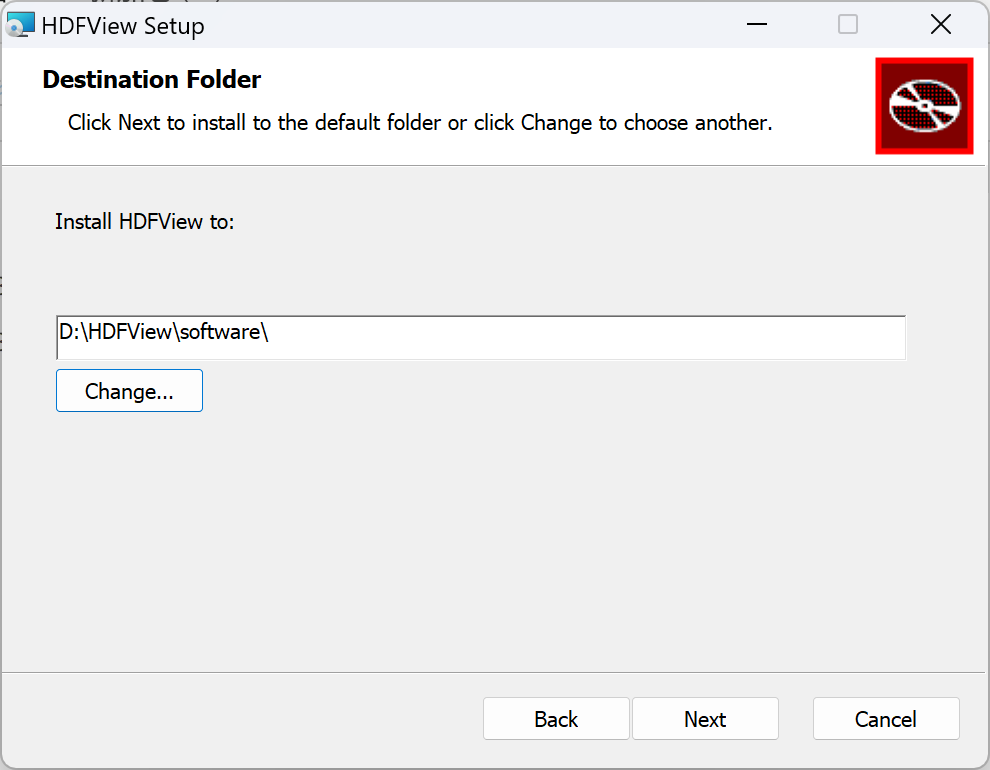

其中，需要注意的就是配置一下軟件的安裝路徑，如下圖所示。

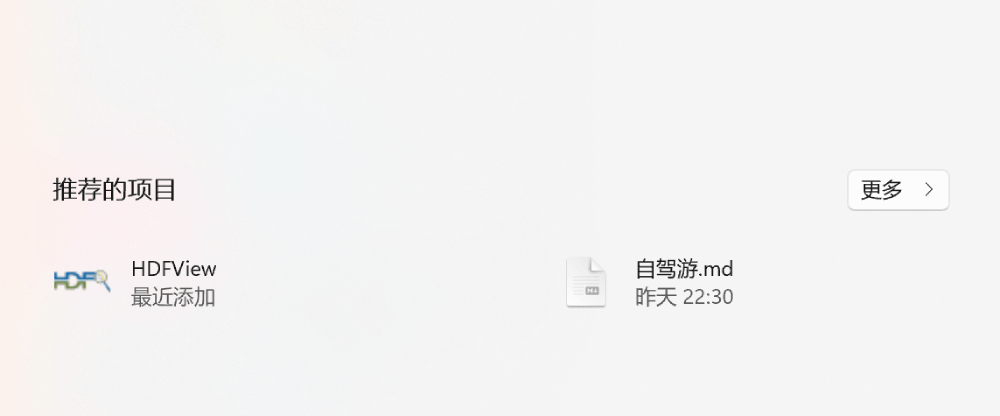

完成安裝后，可以在開始菜單中看到HDFView軟件的圖標，如下圖所示。

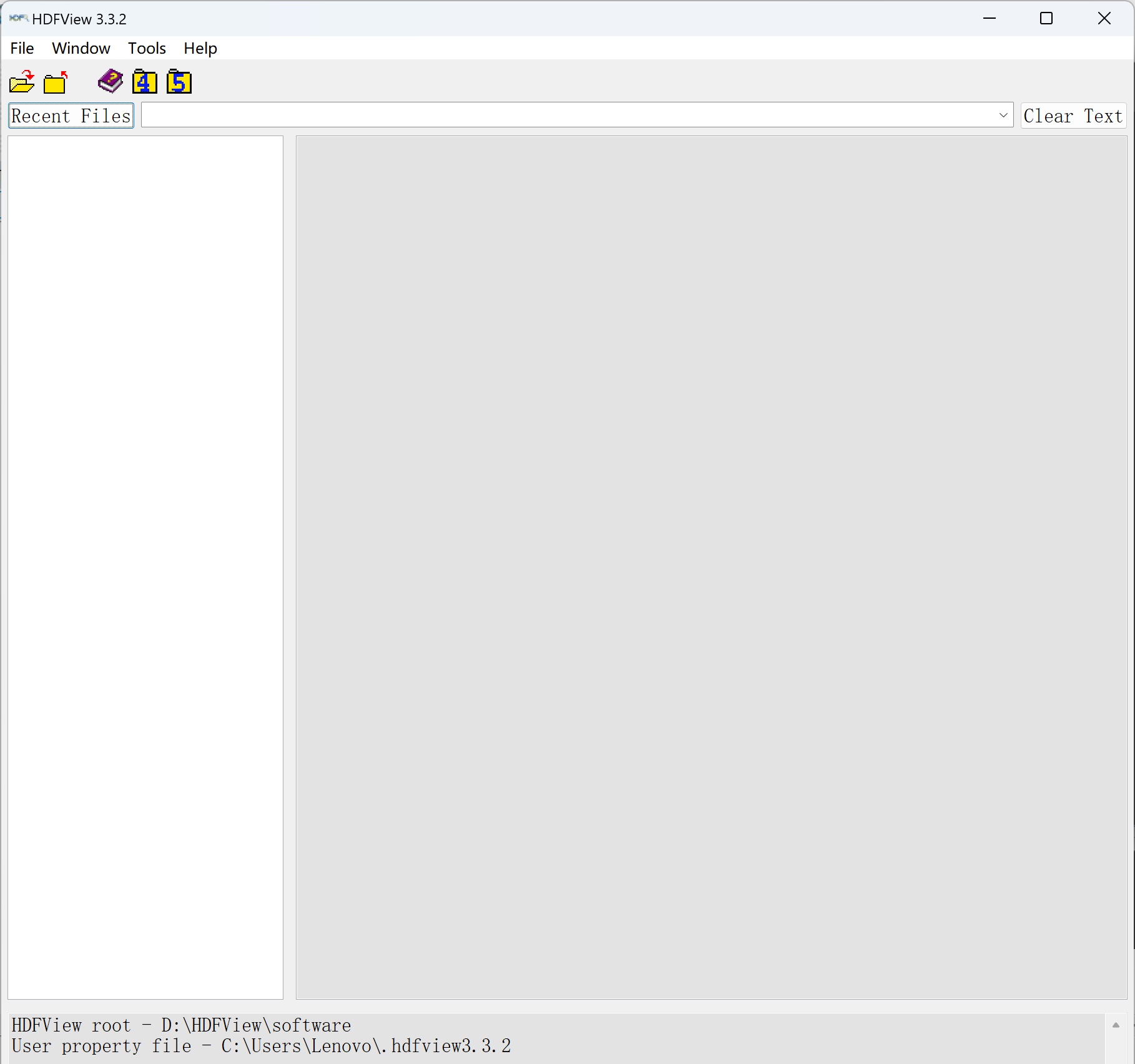

雙擊圖標，即可打開軟件，如下圖所示。

新版本的HDFView軟件也不需要再額外配置環境變量了，按照以上方法完成安裝后，直接打開就可以使用。

到此這篇關于C++使用HDF5庫實現將h5圖像轉為tif格式的文章就介紹到這了,更多相關C++ HDF5實現h5轉tif內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
