springBoot 整合ModBus TCP的詳細過程

 更新時間:2025年01月26日 10:26:03   作者:雁歸來時
ModBus是一種串行通信協議,用于從儀器和控制設備傳輸信號到主控制器或數據采集系統,它分為主站和從站,主站獲取和編寫數據,從站則是設備,本文給大家介紹springBoot 整合ModBus TCP的詳細過程,感興趣的朋友一起看看吧

ModBus是什么:

ModBus是一種串行通信協議,主要用于從儀器和控制設備傳輸信號到主控制器或數據采集系統,例如用于測量溫度和濕度并將結果傳輸?shù)接?jì)算機的系統。(百度答案)

ModBus 有些什么東西:

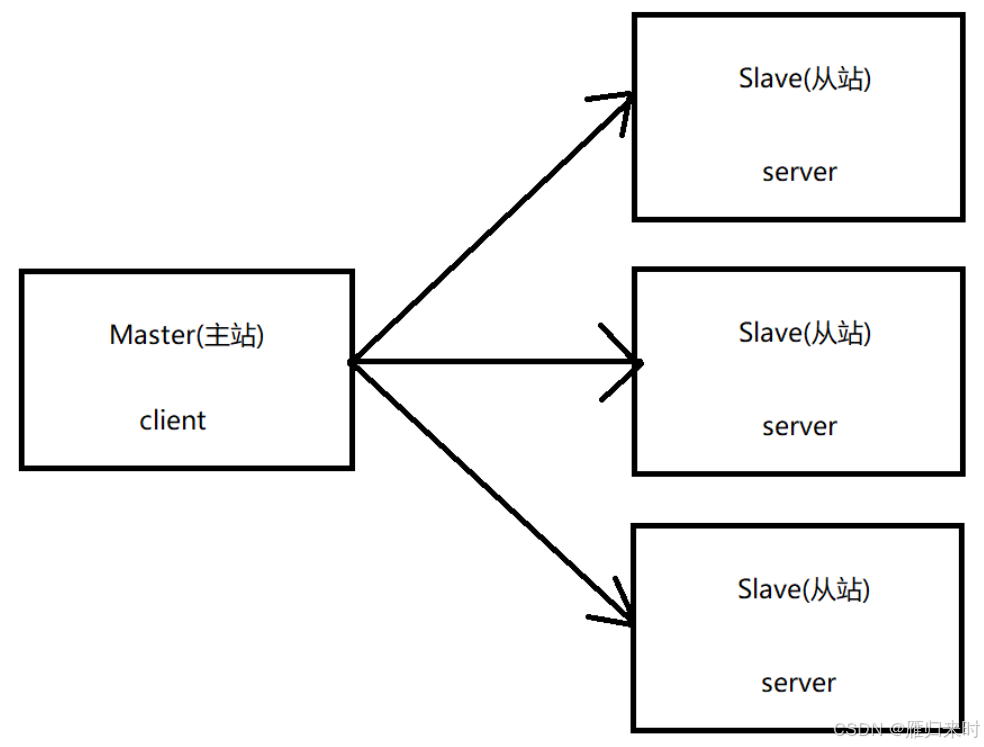

ModBus其分為兩個站點,一個是主站一個是從站

主站和從站之間可以進行相互通訊,這里的主從站和JAVA程序中的主從關系應該是不一致的,博主在尋找資料的時候發現,所謂的從站就是用的仿真機進行模擬的,就是實打?qū)嵉挠布O(shè)備,而主站才是中樞,是獲取設備從站推送的數據和對設備數據進行編寫的地方。
在實際業務開發過程中,對于從站的約束,需要和設備供應商進行對接,而邏輯處理業務集中在主站中。

Modbus Slave(打手)

Modbus Slave就是上面提到的仿真機,它可以在進行業務開發的過程中,充當設備的角色,方便主站獲取和編寫數據。
Modbus Slave下載地址
安裝完成之后在Connection–>connect 里面輸入激活碼即可

Modbus Slave使用(刷副本)

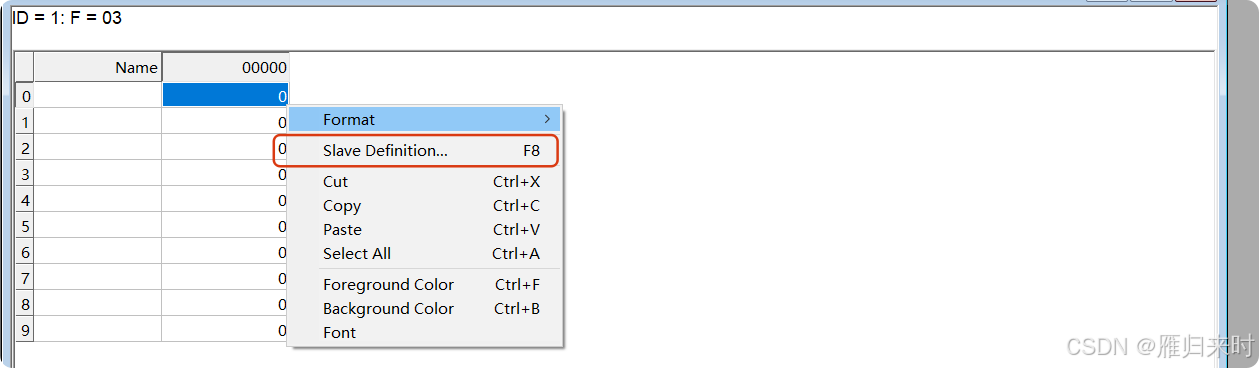

上面說過,它就是一個仿真機,我們進行使用的時候需要先了解一下它有那些東西,我們需要對它進行那些操作

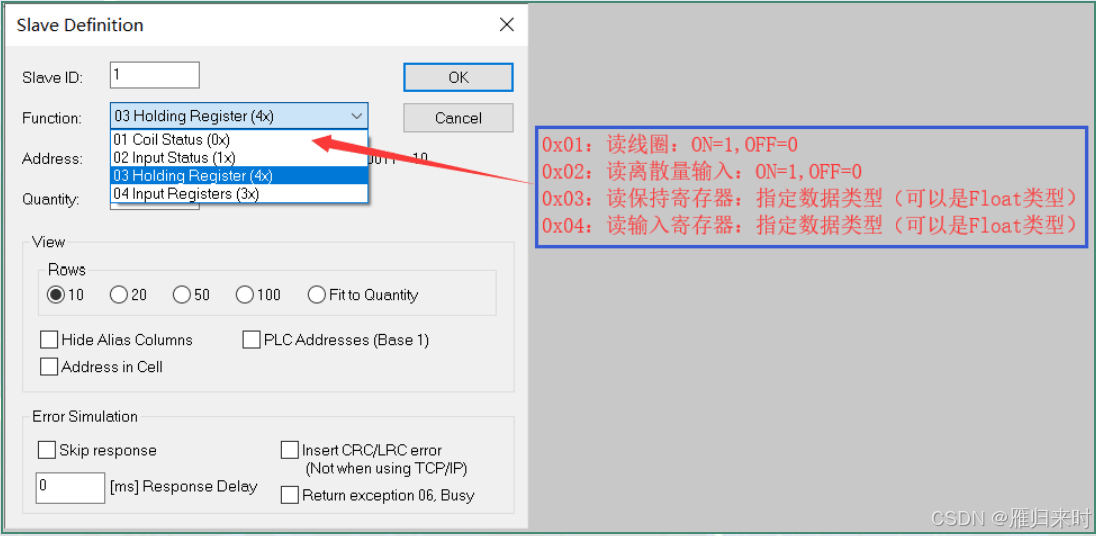

它有四個功能類型

然后設置完成這些之后,可以對其屬性值進行編輯處理,根據不同的數據類型,可以設置多種數據值

更加具體的操作可以另行查找資料

獲取Slave數據

數據已經存在了, 那么如何進行獲取數據,這邊以ModbusTcp的方式進去編寫一個寫入和讀取的案例

導入POM依賴
pom依賴國內是無法進行下載的,所以我們需要指定國外鏡像或者下載ZIP進行打包編譯成我們需要的依賴文件,博主使用的是通過ZIP文件進行打包編譯導入的。(博主資源中有ZIP包,需要的可以自行獲取)

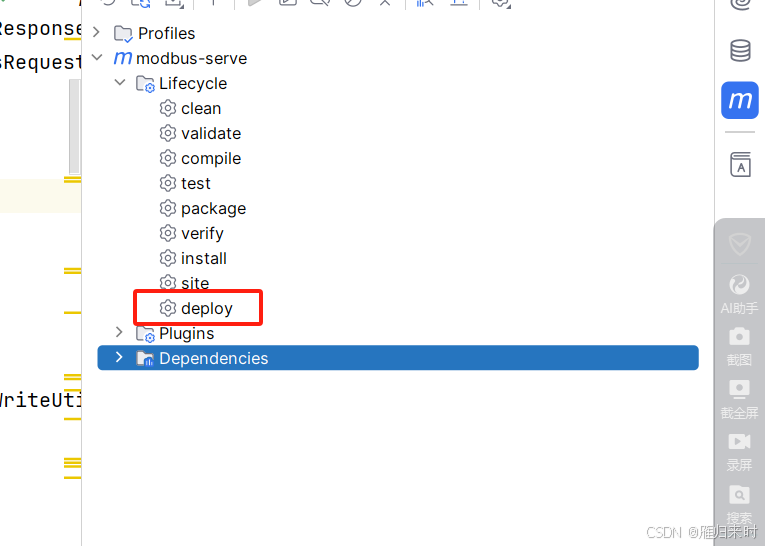

解壓ZIP文件之后,通過IDEA進行打包編譯即可,有需要的可以通過 maven deploy方法進行推送到maven倉庫中

pom文件中添加依賴即可

        <dependency>
            <groupId>com.infiniteautomation</groupId>
            <artifactId>modbus4j</artifactId>
            <version>3.1.1-SNAPSHOT</version>
        </dependency>

讀取數據

package com.example.modbusserve.Test;
import com.serotonin.modbus4j.BatchRead;
import com.serotonin.modbus4j.BatchResults;
import com.serotonin.modbus4j.ModbusFactory;
import com.serotonin.modbus4j.ModbusMaster;
import com.serotonin.modbus4j.code.DataType;
import com.serotonin.modbus4j.exception.ErrorResponseException;
import com.serotonin.modbus4j.exception.ModbusInitException;
import com.serotonin.modbus4j.exception.ModbusTransportException;
import com.serotonin.modbus4j.ip.IpParameters;
import com.serotonin.modbus4j.locator.BaseLocator;
/**
 * modbus通訊工具類,采用modbus4j實現(讀?。?
 *
 */
public class Modbus4jUtils {
    /**
     * 工廠。
     */
    static ModbusFactory modbusFactory;
    static {
        if (modbusFactory == null) {
            modbusFactory = new ModbusFactory();
        }
    }
    /**
     * 獲取master
     *
     */
    public static ModbusMaster getMaster() throws ModbusInitException {
        IpParameters params = new IpParameters();
        params.setHost("192.168.1.7");
        params.setPort(502);
        // 采用 Modbus RTU over TCP/IP,第二個參數為 true,即 modbusFactory.createTcpMaster(params, true),這里用的是TCP協議
        ModbusMaster master = modbusFactory.createTcpMaster(params, false);// TCP 協議
        master.init();
        return master;
    }
    /**
     * 讀取[01 Coil Status 0x]類型 開關數據
     *
     * @param slaveId
     *            slaveId
     * @param offset
     *            位置
     * @return 讀取值
     */
    public static Boolean readCoilStatus(int slaveId, int offset)
            throws ModbusTransportException, ErrorResponseException, ModbusInitException {
        // 01 Coil Status
        BaseLocator<Boolean> loc = BaseLocator.coilStatus(slaveId, offset);
        Boolean value = getMaster().getValue(loc);
        return value;
    }
    /**
     * 讀取[02 Input Status 1x]類型 開關數據
     *
     * @param slaveId
     * @param offset
     * @return
     */
    public static Boolean readInputStatus(int slaveId, int offset)
            throws ModbusTransportException, ErrorResponseException, ModbusInitException {
        // 02 Input Status
        BaseLocator<Boolean> loc = BaseLocator.inputStatus(slaveId, offset);
        Boolean value = getMaster().getValue(loc);
        return value;
    }
    /**
     * 讀取[03 Holding Register類型 2x]模擬量數據
     *
     * @param slaveId
     *            slave Id
     * @param offset
     *            位置
     * @param dataType
     *            數據類型,來自com.serotonin.modbus4j.code.DataType
     */
    public static Number readHoldingRegister(int slaveId, int offset, int dataType)
            throws ModbusTransportException, ErrorResponseException, ModbusInitException {
        // 03 Holding Register類型數據讀取
        BaseLocator<Number> loc = BaseLocator.holdingRegister(slaveId, offset, dataType);
        Number value = getMaster().getValue(loc);
        return value;
    }
    /**
     * 讀取[04 Input Registers 3x]類型 模擬量數據
     *
     * @param slaveId
     *            slaveId
     * @param offset
     *            位置
     * @param dataType
     *            數據類型,來自com.serotonin.modbus4j.code.DataType
     * @return 返回結果
     */
    public static Number readInputRegisters(int slaveId, int offset, int dataType)
            throws ModbusTransportException, ErrorResponseException, ModbusInitException {
        // 04 Input Registers類型數據讀取
        BaseLocator<Number> loc = BaseLocator.inputRegister(slaveId, offset, dataType);
        Number value = getMaster().getValue(loc);
        return value;
    }
    /**
     * 批量讀取使用方法
     *
     * @throws ModbusTransportException
     * @throws ErrorResponseException
     * @throws ModbusInitException
     */
    public static void batchRead() throws ModbusTransportException, ErrorResponseException, ModbusInitException {
        BatchRead<Integer> batch = new BatchRead<Integer>();
        batch.addLocator(0, BaseLocator.holdingRegister(1, 1, DataType.FOUR_BYTE_FLOAT));
        batch.addLocator(1, BaseLocator.inputStatus(1, 0));
        ModbusMaster master = getMaster();
        batch.setContiguousRequests(false);
        BatchResults<Integer> results = master.send(batch);
        System.out.println(results.getValue(0));
        System.out.println(results.getValue(1));
    }
    /**
     * 測試
     *
     * @param args
     */
    public static void main(String[] args) {
        try {
            // 01測試
            Boolean v011 = readCoilStatus(1, 0);
            Boolean v012 = readCoilStatus(1, 1);
            System.out.println("v011:" + v011);
            System.out.println("v012:" + v012);
//            // 02測試
//            Boolean v021 = readInputStatus(1, 0);
//            Boolean v022 = readInputStatus(1, 1);
//            Boolean v023 = readInputStatus(1, 2);
//            System.out.println("v021:" + v021);
//            System.out.println("v022:" + v022);
//            System.out.println("v023:" + v023);
//
//            // 03測試
//            Number v031 = readHoldingRegister(1, 1, DataType.FOUR_BYTE_FLOAT);// 注意,float
//            Number v032 = readHoldingRegister(1, 3, DataType.FOUR_BYTE_FLOAT);// 同上
//            System.out.println("v031:" + v031);
//            System.out.println("v032:" + v032);
//
//            // 04測試
//            Number v041 = readInputRegisters(1, 0, DataType.FOUR_BYTE_FLOAT);//
//            Number v042 = readInputRegisters(1, 2, DataType.FOUR_BYTE_FLOAT);//
//            System.out.println("v041:" + v041);
//            System.out.println("v042:" + v042);
//            // 批量讀取
//            batchRead();
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

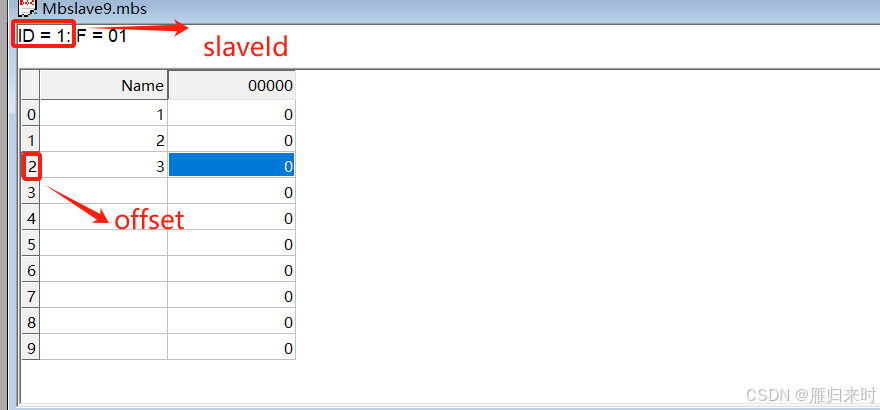

其中slaveId和offset對應的就是仿真機中的從站編碼和地址碼

通過不同的讀取方法,可以讀取不同業務類型中的數據。返回值仿真機中只能存數字(只是有誤符號的區別),所以固定是Number

寫入數據

package com.example.modbusserve.Test;
import org.apache.commons.logging.Log;
import org.apache.commons.logging.LogFactory;
import com.serotonin.modbus4j.ModbusFactory;
import com.serotonin.modbus4j.ModbusMaster;
import com.serotonin.modbus4j.code.DataType;
import com.serotonin.modbus4j.exception.ErrorResponseException;
import com.serotonin.modbus4j.exception.ModbusInitException;
import com.serotonin.modbus4j.exception.ModbusTransportException;
import com.serotonin.modbus4j.ip.IpParameters;
import com.serotonin.modbus4j.locator.BaseLocator;
import com.serotonin.modbus4j.msg.ModbusResponse;
import com.serotonin.modbus4j.msg.WriteCoilRequest;
import com.serotonin.modbus4j.msg.WriteCoilResponse;
import com.serotonin.modbus4j.msg.WriteCoilsRequest;
import com.serotonin.modbus4j.msg.WriteCoilsResponse;
import com.serotonin.modbus4j.msg.WriteRegisterRequest;
import com.serotonin.modbus4j.msg.WriteRegisterResponse;
import com.serotonin.modbus4j.msg.WriteRegistersRequest;
/**
 * modbus4j寫入數據
 *
 * @author xq
 *
 */
public class Modbus4jWriteUtils {
    static Log log = LogFactory.getLog(Modbus4jWriteUtils.class);
    /**
     * 工廠。
     */
    static ModbusFactory modbusFactory;
    static {
        if (modbusFactory == null) {
            modbusFactory = new ModbusFactory();
        }
    }
    /**
     * 獲取tcpMaster
     *
     * @return
     * @throws ModbusInitException
     */
    public static ModbusMaster getMaster() throws ModbusInitException {
        IpParameters params = new IpParameters();
        params.setHost("localhost");
        params.setPort(502);
        ModbusMaster tcpMaster = modbusFactory.createTcpMaster(params, false);
        tcpMaster.init();
        return tcpMaster;
    }
    /**
     * 寫 [01 Coil Status(0x)]寫一個 function ID = 5
     *
     * @param slaveId
     *            slave的ID
     * @param writeOffset
     *            位置
     * @param writeValue
     *            值
     * @return 是否寫入成功
     * @throws ModbusTransportException
     * @throws ModbusInitException
     */
    public static boolean writeCoil(int slaveId, int writeOffset, boolean writeValue)
            throws ModbusTransportException, ModbusInitException {
        // 獲取master
        ModbusMaster tcpMaster = getMaster();
        // 創建請求
        WriteCoilRequest request = new WriteCoilRequest(slaveId, writeOffset, writeValue);
        // 發送請求并獲取響應對象
        WriteCoilResponse response = (WriteCoilResponse) tcpMaster.send(request);
        if (response.isException()) {
            return false;
        } else {
            return true;
        }
    }
    /**
     * 寫[01 Coil Status(0x)] 寫多個 function ID = 15
     *
     * @param slaveId
     *            slaveId
     * @param startOffset
     *            開始位置
     * @param bdata
     *            寫入的數據
     * @return 是否寫入成功
     * @throws ModbusTransportException
     * @throws ModbusInitException
     */
    public static boolean writeCoils(int slaveId, int startOffset, boolean[] bdata)
            throws ModbusTransportException, ModbusInitException {
        // 獲取master
        ModbusMaster tcpMaster = getMaster();
        // 創建請求
        WriteCoilsRequest request = new WriteCoilsRequest(slaveId, startOffset, bdata);
        // 發送請求并獲取響應對象
        WriteCoilsResponse response = (WriteCoilsResponse) tcpMaster.send(request);
        if (response.isException()) {
            return false;
        } else {
            return true;
        }
    }
    /***
     * 保存寄存器
     * 寫[03 Holding Register(4x)] 寫一個 function ID = 6
     * @param slaveId
     * @param writeOffset
     * @param writeValue
     */
    public static boolean writeRegister(int slaveId, int writeOffset, short writeValue)
            throws ModbusTransportException, ModbusInitException {
        // 獲取master
        ModbusMaster tcpMaster = getMaster();
        // 創建請求對象
        WriteRegisterRequest request = new WriteRegisterRequest(slaveId, writeOffset, writeValue);
        WriteRegisterResponse response = (WriteRegisterResponse) tcpMaster.send(request);
        if (response.isException()) {
            log.error(response.getExceptionMessage());
            return false;
        } else {
            return true;
        }
    }
    /**
     *
     * 寫入[03 Holding Register(4x)]寫多個 function ID=16
     *
     * @param slaveId
     *            modbus的slaveID
     * @param startOffset
     *            起始位置偏移量值
     * @param sdata
     *            寫入的數據
     * @return 返回是否寫入成功
     * @throws ModbusTransportException
     * @throws ModbusInitException
     */
    public static boolean writeRegisters(int slaveId, int startOffset, short[] sdata)
            throws ModbusTransportException, ModbusInitException {
        // 獲取master
        ModbusMaster tcpMaster = getMaster();
        // 創建請求對象
        WriteRegistersRequest request = new WriteRegistersRequest(slaveId, startOffset, sdata);
        // 發送請求并獲取響應對象
        ModbusResponse response = tcpMaster.send(request);
        if (response.isException()) {
            log.error(response.getExceptionMessage());
            return false;
        } else {
            return true;
        }
    }
    /**
     * 寫入數字類型的模擬量(如:寫入Float類型的模擬量、Double類型模擬量、整數類型Short、Integer、Long)
     *
     * @param slaveId
     * @param offset
     * @param value
     *            寫入值,Number的子類,例如寫入Float浮點類型,Double雙精度類型,以及整型short,int,long
     * @param registerCount
     *            ,com.serotonin.modbus4j.code.DataType
     * @throws ModbusTransportException
     * @throws ErrorResponseException
     * @throws ModbusInitException
     */
    public static void writeHoldingRegister(int slaveId, int offset, Number value, int dataType)
            throws ModbusTransportException, ErrorResponseException, ModbusInitException {
        // 獲取master
        ModbusMaster tcpMaster = getMaster();
        // 類型
        BaseLocator<Number> locator = BaseLocator.holdingRegister(slaveId, offset, dataType);
        tcpMaster.setValue(locator, value);
    }
    public static void main(String[] args) {
        try {
            //@formatter:off
            // 測試01
			boolean t01 = writeCoil(1, 4, true);
			System.out.println("T01:" + t01);
            // 測試02
//			boolean t02 = writeCoils(1, 0, new boolean[] { true, false, true });
//			System.out.println("T02:" + t02);
            // 測試03
//			short v = -3;
//			boolean t03 = writeRegister(1, 0, v);
//			System.out.println("T03:" + t03);
            // 測試04
//			boolean t04 = writeRegisters(1, 0, new short[] { -3, 3, 9 });
//			System.out.println("t04:" + t04);
            //寫模擬量
//            writeHoldingRegister(1,0, 10.1f, DataType.FOUR_BYTE_FLOAT);
            //@formatter:on
        } catch (Exception e) {
            e.printStackTrace();
        }
    }
}

代碼中獨有相對于的注釋,可以自行參考使用

到此這篇關于springBoot 整合ModBus TCP的文章就介紹到這了,更多相關springBoot 整合ModBus TCP內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家!

相關文章

  • springboot 啟動如何修改application.properties的參數

    springboot 啟動如何修改application.properties的參數

    這篇文章主要介紹了springboot 啟動如何修改application.properties的參數方法,具有很好的參考價值,希望對大家有所幫助。如有錯誤或未考慮完全的地方,望不吝賜教
    2021-08-08
  • java開發時各類工具的使用規范

    java開發時各類工具的使用規范

    這篇文章主要介紹了java編碼時各類工具的使用規范,多人協作、共同開發一個項目,如果沒有統一的代碼規范的話,項目中的每個人都按照自己的習慣率性而為,就會導致整個項目的代碼看上去雜亂無章,可讀性非常差,并且持續增加后續的維護成本。對此感興趣可以來了解一下
    2020-07-07
  • Java并發編程service層處理并發事務加鎖可能會無效問題

    Java并發編程service層處理并發事務加鎖可能會無效問題

    這篇文章主要介紹了Java并發編程service層處理并發事務加鎖可能會無效問題,具有很好的參考價值,希望對大家有所幫助。如有錯誤或未考慮完全的地方,望不吝賜教
    2023-07-07
  • Spring 實現自定義監聽器案例

    Spring 實現自定義監聽器案例

    這篇文章主要介紹了Spring 實現自定義監聽器案例,具有很好的參考價值,希望對大家有所幫助。一起跟隨小編過來看看吧
    2021-01-01
  • Java8函數式接口的基礎學習教程

    Java8函數式接口的基礎學習教程

    這篇文章主要給大家介紹了關于Java8函數式接口基礎學習的相關資料,文中通過示例代碼介紹的非常詳細,對大家的學習或者工作具有一定的參考學習價值,需要的朋友們下面隨著小編來一起學習學習吧
    2021-04-04
  • Java中g(shù)etSuperclass()方法的使用與原理解讀

    Java中g(shù)etSuperclass()方法的使用與原理解讀

    文章介紹了Java中的getSuperclass()方法,該方法用于獲取一個類的直接父類,通過理解其使用方式、工作原理以及實際應用場景,可以更好地利用反射機制處理類的繼承關系,實現動態類型檢查、類加載以及序列化等功能
    2025-01-01
  • Java中equals方法使用及重寫練習

    Java中equals方法使用及重寫練習

    equals是在object類中的方法,在object中equals是用來看看兩個參數是否引用的是同一個對象,下面這篇文章主要給大家介紹了關于Java中equals方法使用及重寫練習的相關資料,需要的朋友可以參考下
    2023-05-05
  • Spring如何通過注解存儲和讀取對象詳解

    Spring如何通過注解存儲和讀取對象詳解

    在Spring中,要想更簡單的存儲和讀取對象的核心是使用注解,這篇文章主要給大家介紹了關于Spring如何通過注解存儲和讀取對象的相關資料,文中通過實例代碼介紹的非常詳細,需要的朋友可以參考下
    2022-07-07
  • springboot 如何重定向redirect 并隱藏參數

    springboot 如何重定向redirect 并隱藏參數

    這篇文章主要介紹了springboot 如何重定向redirect 并隱藏參數的操作,具有很好的參考價值,希望對大家有所幫助。如有錯誤或未考慮完全的地方,望不吝賜教
    2021-09-09
  • Nacos與SpringBoot實現配置管理的開發實踐

    Nacos與SpringBoot實現配置管理的開發實踐

    在微服務架構中,配置管理是一個核心組件,而Nacos為此提供了一個強大的解決方案,本文主要介紹了Nacos與SpringBoot實現配置管理的開發實踐,具有一定的參考價值
    2023-08-08

最新評論
