jmx_exporter 主要用于從 Java 應用程序中提取 JMX 指標，通常包括 JVM級別的信息，如內存使用情況、線程狀態、垃圾回收次數等。

對于傳統的SpringBoot應用，由于它默認沒有內置 Prometheus 監控的指標，因此使用 jmx_exporter來抓取基礎的JVM相關指標。

如果想要獲取更細粒度的應用級別的業務指標，例如 HTTP 請求數、處理時間或業務操作的計數，則需要在應用中集成 Prometheus 客戶端庫，并自定義相應的指標。

1、下載jmx-exporter

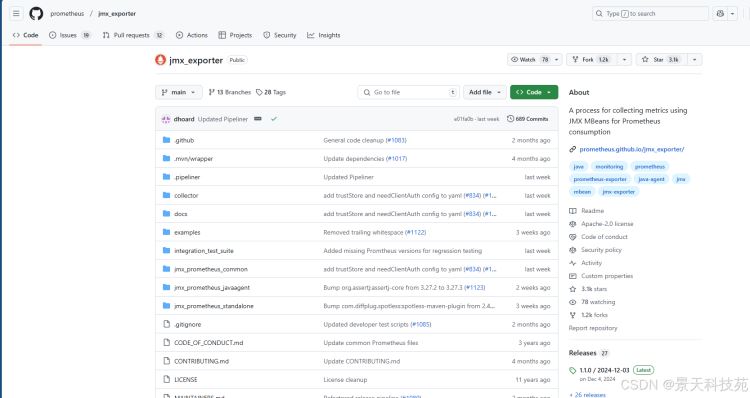

1. 訪問github下載

下載地址：https://github.com/prometheus/jmx_exporter

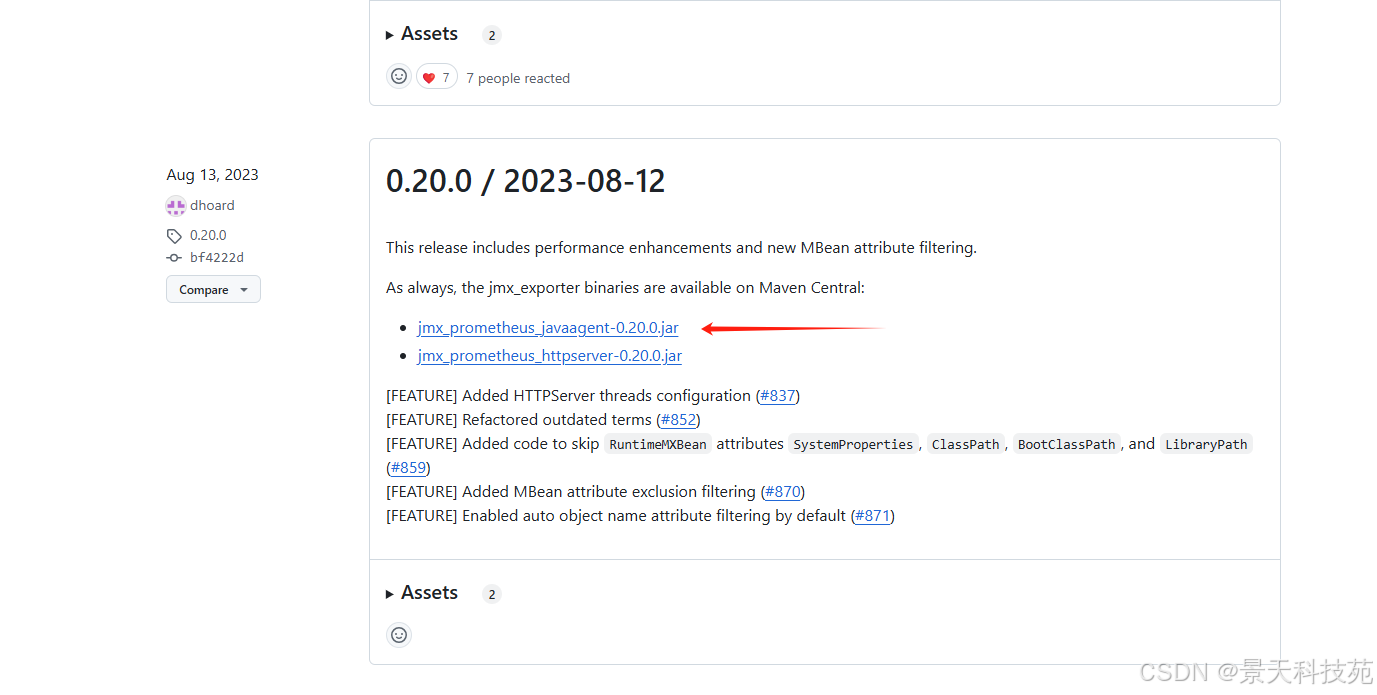

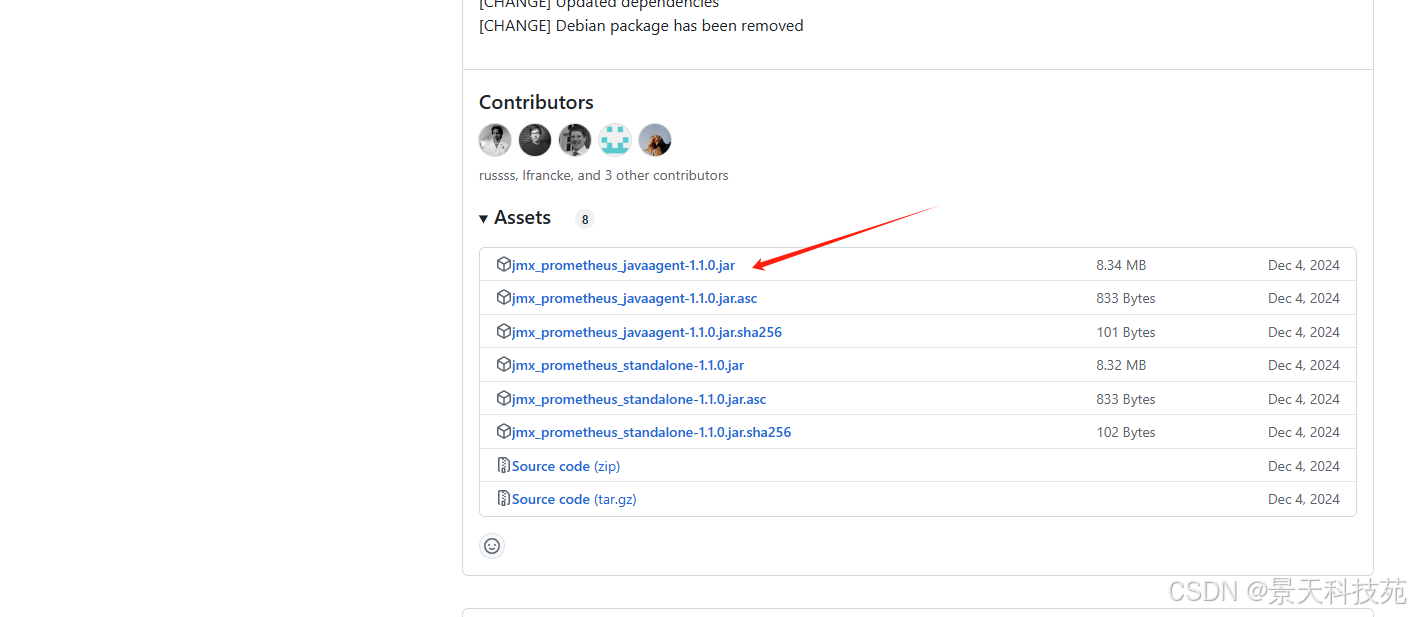

在release里面下載jar包即可，如下是最新版本

我們使用0.20.0版本

創建個目錄

mkdir /etc/jmx_exporter

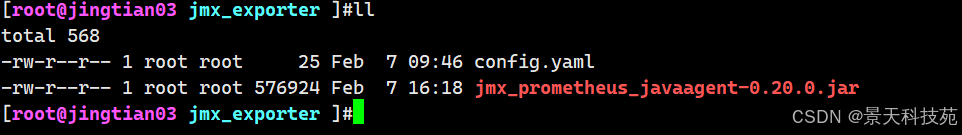

將下載好的jar包上傳上來

2. 準備config.yml配置文件

規則文件可以定義要暴露哪些指標給prometheus

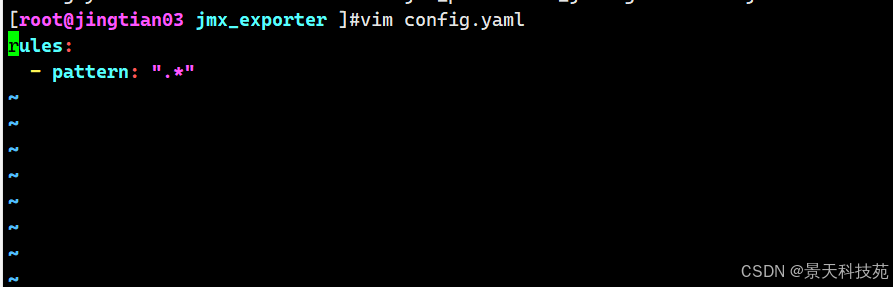

[root@jingtian03 jmx_exporter ]#vim config.yaml
rules:
  - pattern: ".*"

2、運行SpringBoot應用

1. 安裝java基礎環境

注意，下載的java版本和maven版本要對應，并且spring boot程序的版本也要對應

yum install java-17-openjdk maven-openjdk17 -y

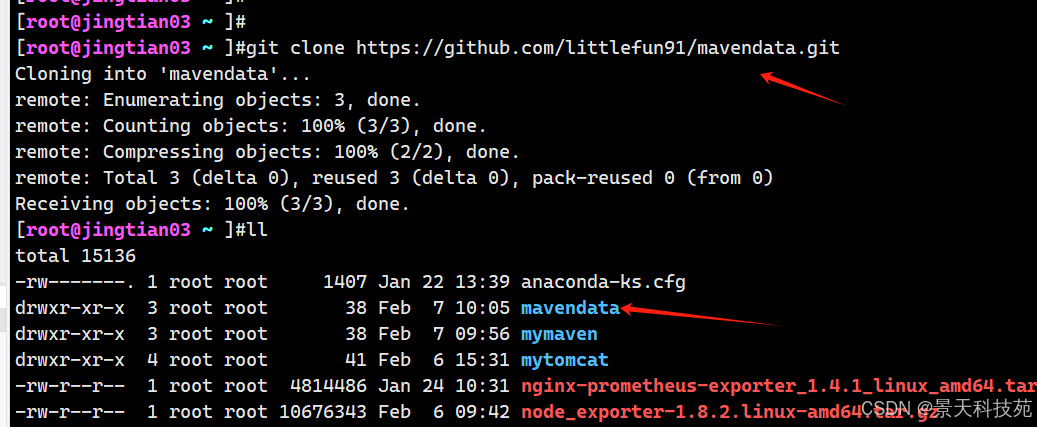

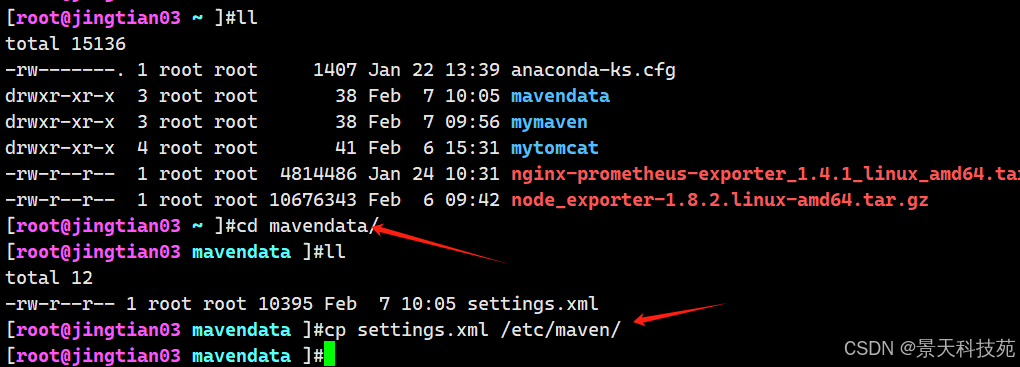

替換下maven的配置文件，連到阿里云，編譯項目會快一些

git clone https://github.com/littlefun91/mavendata.git
cd mavendata/
cp settings.xml /etc/maven/

2. 下載java應用然后進行編譯

如果自己有，也可以用自己的java應用測試

git clone https://github.com/littlefun91/springbootdemo.git

解壓，打包

tar xf springboot-devops-myapp-java11-jar.tar.gz
cd springboot-devops-demo-jar-java17/

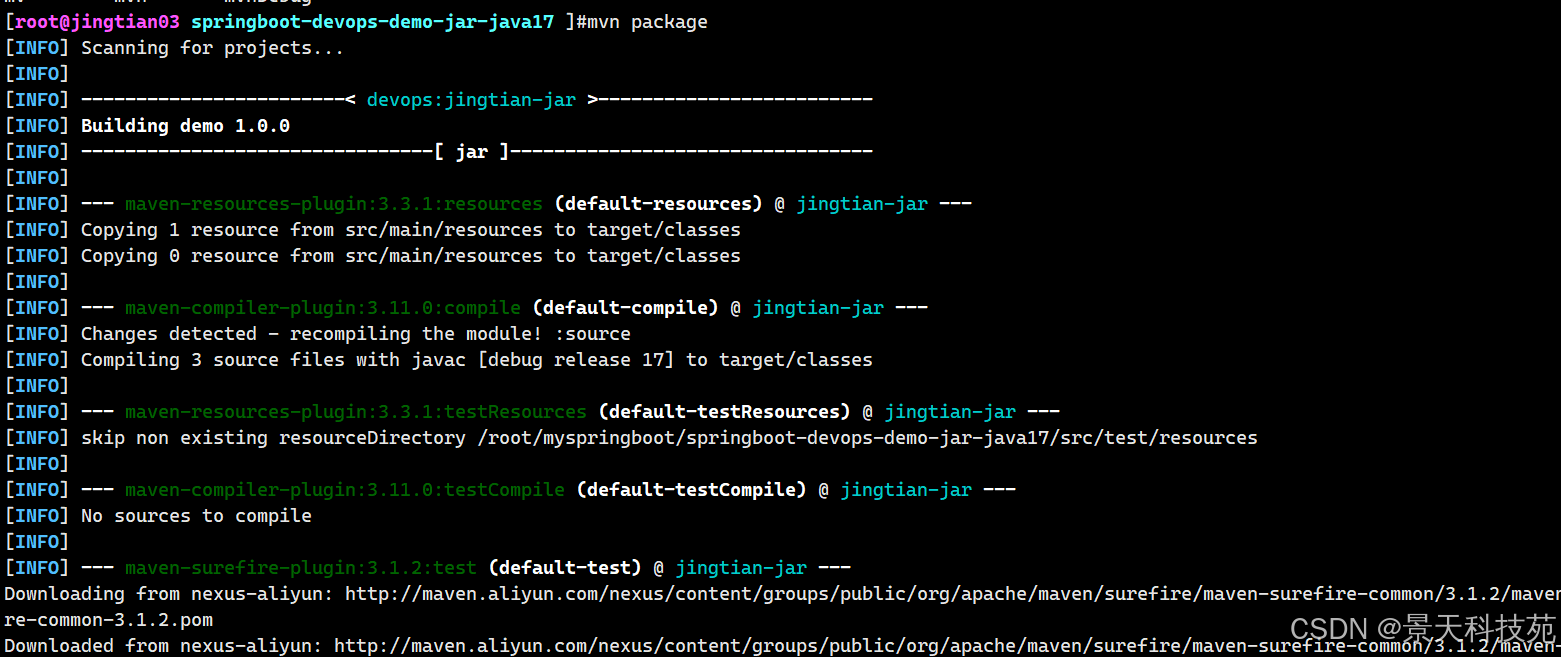

mvn package

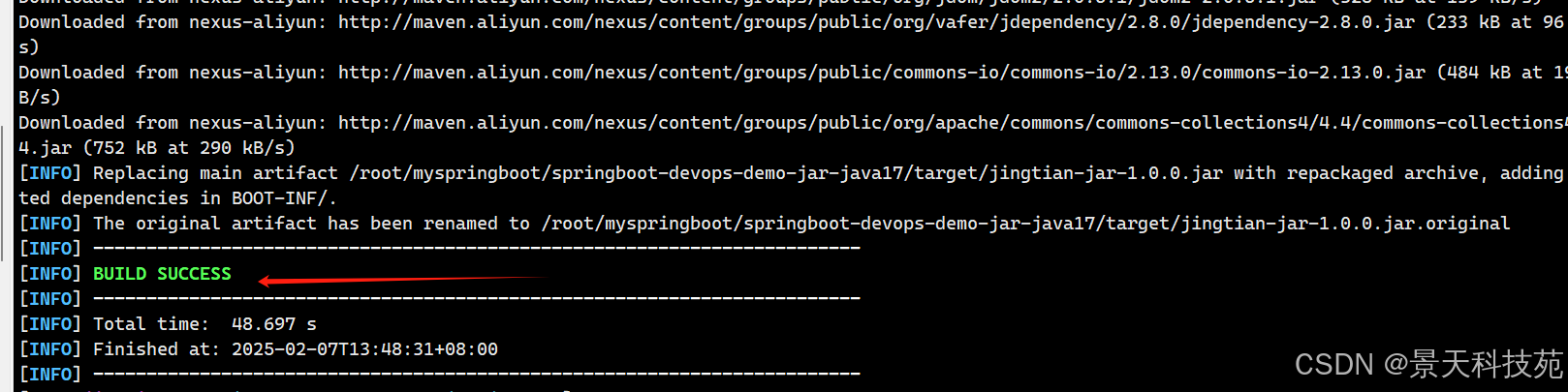

編譯成功標志

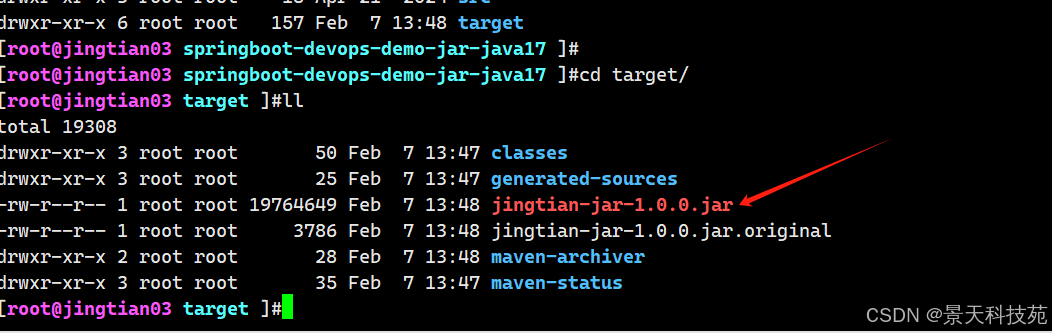

編譯好之后會生成一個target目錄

里面有生成的jar包文件

3. 運行java應用，并加載jmx監控，監聽12345端口

<path_to_jmx_exporter.jar>=<exporter_port>:<path_to_config.yaml>

因此，工作中，我們?nèi)绻枰O(jiān)控java程序，則在java運行時加上jmx監控端口即可暴露出metrics

nohup java \
 -javaagent:/etc/jmx_exporter/jmx_prometheus_javaagent-0.20.0.jar=12345:/etc/jmx_exporter/config.yaml \
 -jar -Xms50m -Xmx50m target/jingtian-jar-1.0.0.jar \
 --server.port=8081 &>/var/log/springboot.log &

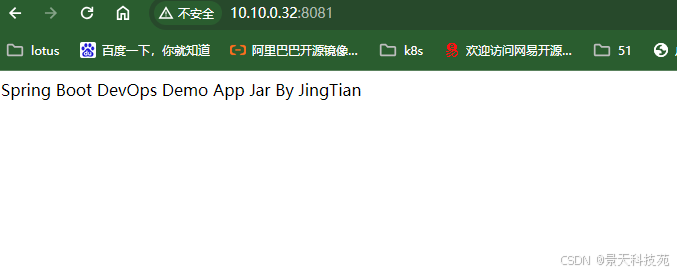

4. 檢查對應的端口是否正常

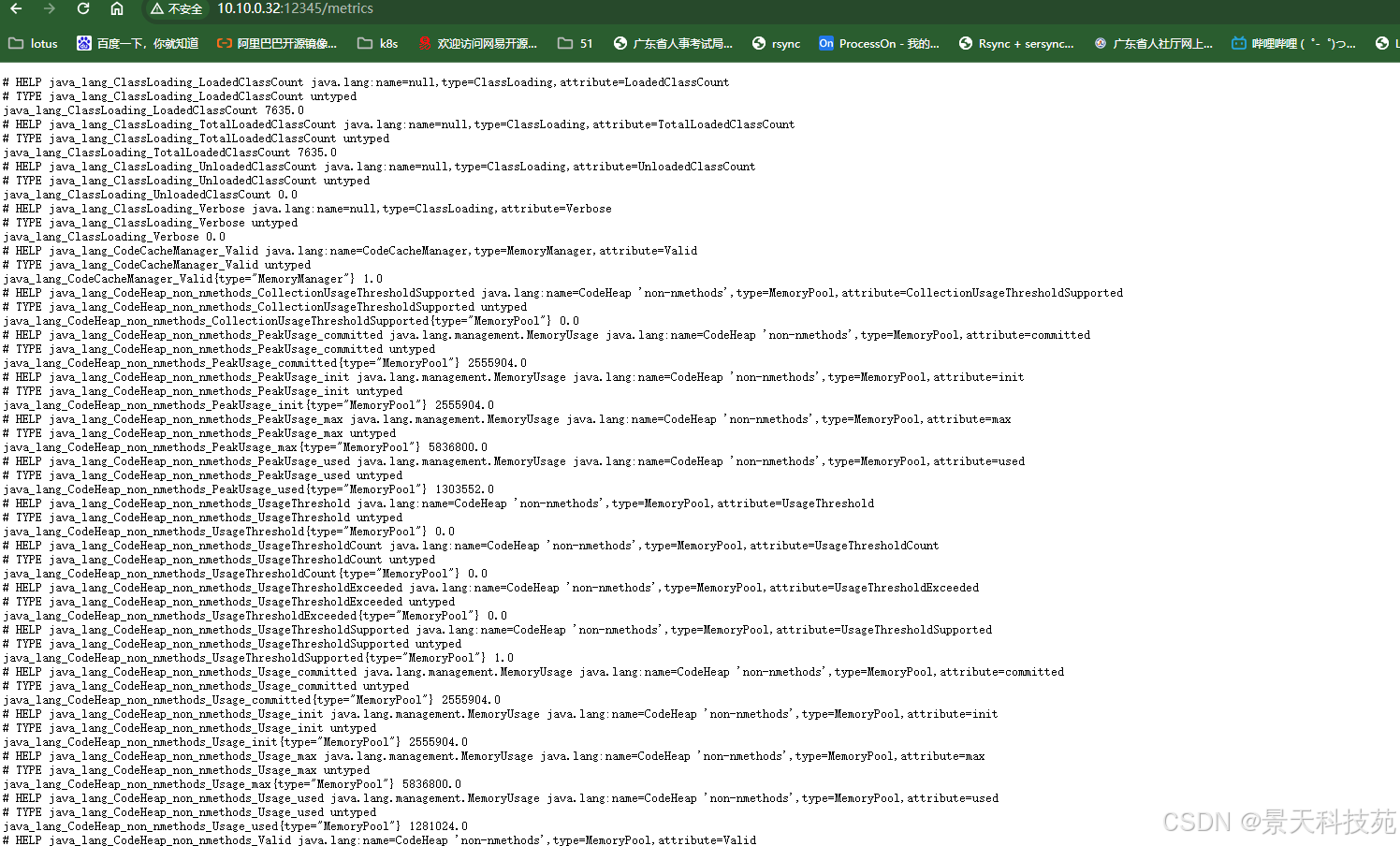

查看metrics

3、配置prometheus

1）修改prometheus配置

vim /etc/prometheus/prometheus.yml
  - job_name: "jmx_exporter"
    static_configs:
      - targets: ["jingtian03:12345"]

2）重新加載Prometheus配置文件

curl -X POST http://localhost:9090/-/reload

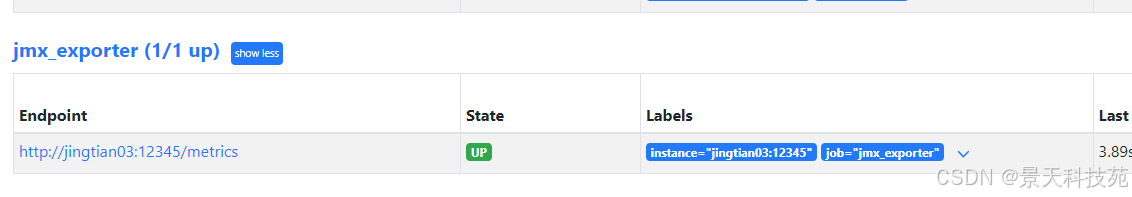

3）檢查Prometheus的Status->Targets頁面，驗證 jmx_exporter 是否已經成功納入監控中

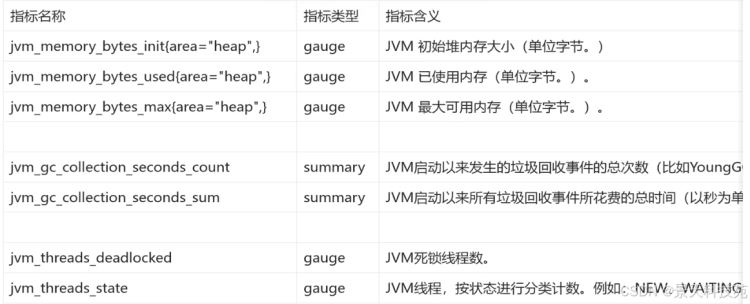

4、JVM常用指標與示例 1）JVM內存使用相關指標（Tomcat也有這些指標）

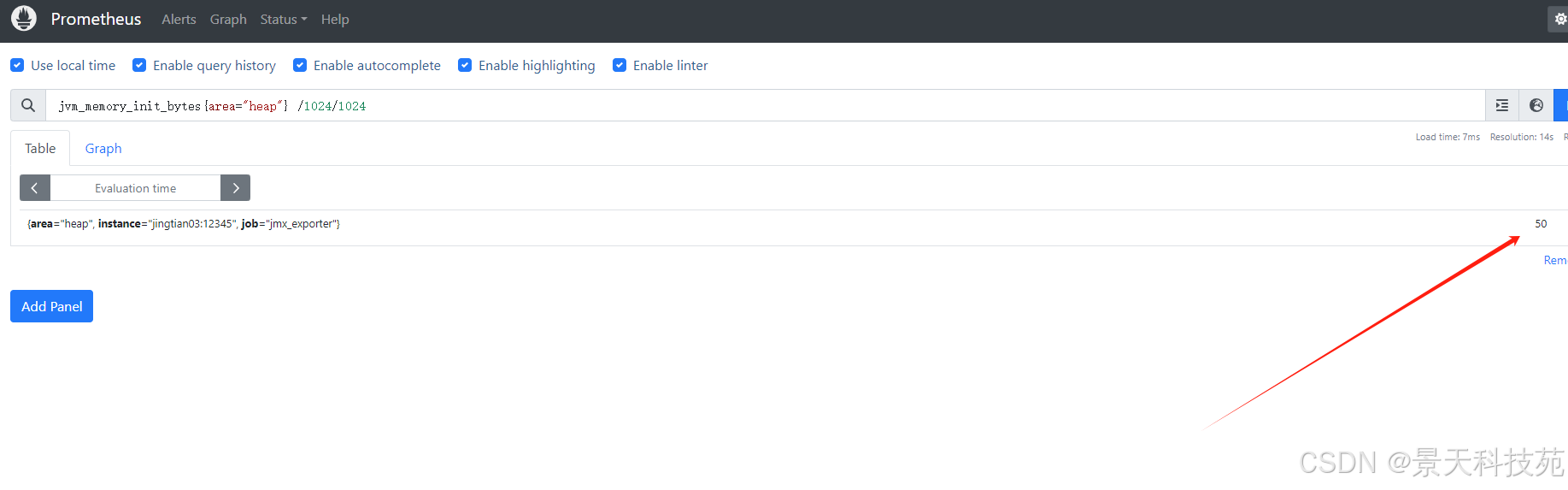

初始堆內存和最大堆內存都是啟動java程序的時候設置的

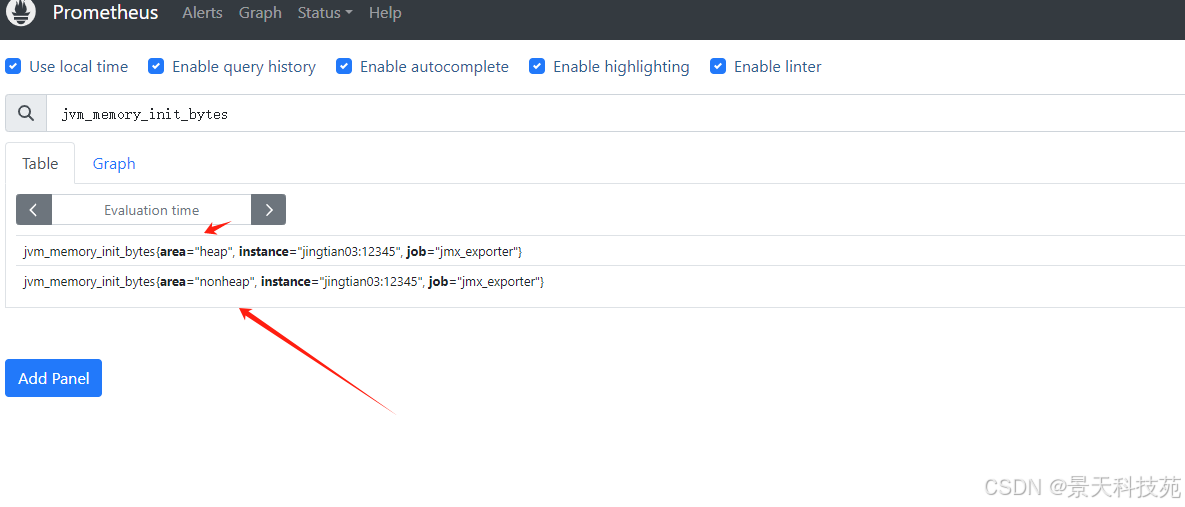

注意：最新版的jmx中的指標對應的是
jvm_memory_init_bytes{area=“heap”}
jvm_memory_used_bytes{area=“heap”}
jvm_memory_max_bytes{area=“heap”}

area=“heap” 為堆內存
area=“nonheap” 為非堆內存
我們主要看堆內存

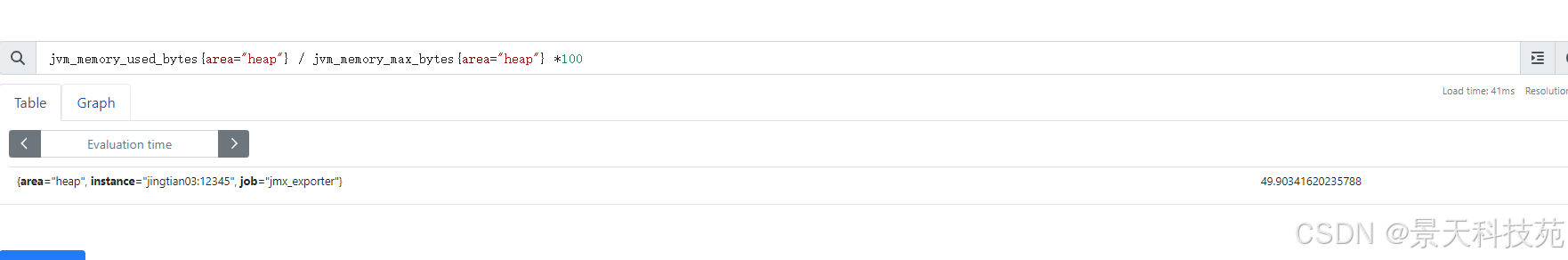

案例1：JVM堆內存使用率。計算公式：已用堆內存 / 總的堆內存 * 100

jvm_memory_used_bytes{<!--{C}%3C!%2D%2D%20%2D%2D%3E-->area="heap"} / jvm_memory_max_bytes{<!--{C}%3C!%2D%2D%20%2D%2D%3E-->area="heap"} *100

案例2：計算JVM，新生代和老年代，每次GC所需時間，因?yàn)檫@兩個指標是不斷累積的，因此計算公式：rate(JVMGC花費總時間[1m]) / rate(JVMGC總次數[1m])
java采用分代回收，分為年輕代、老年代、永久代。年輕代又分為E區、S1區、S2區。
到j(luò)dk1.8，永久代被元空間取代了。
年輕代都使用復制算法，老年代的收集算法看具體用什么收集器。默認是PS收集器，采用標記-整理算法。

# 如果jvm_gc_collection_seconds_count是100次，而jvm_gc_collection_seconds_sum是50秒，那么平均每次GC耗時是0.5秒。
sum (rate(jvm_gc_collection_seconds_sum[5m]) / rate(jvm_gc_collection_seconds_count[5m])) by (gc, instance, job)

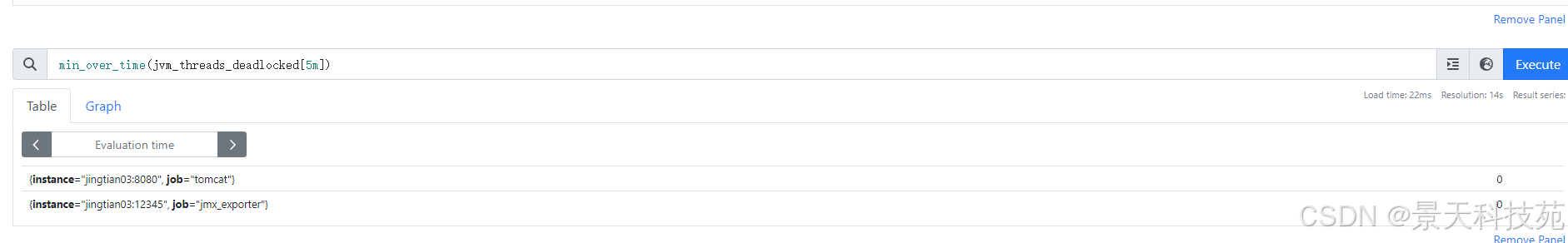

案例3：計算JVM最近5分鐘，最小的死鎖線的程數，是否高于10

min_over_time(jvm_threads_deadlocked[5m])

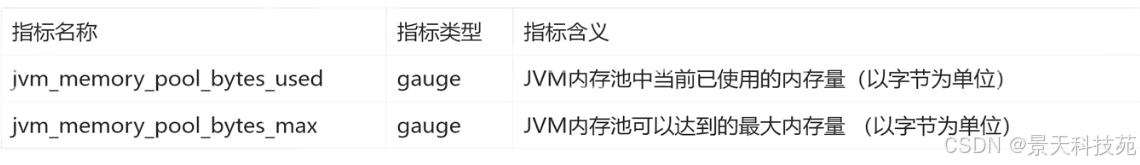

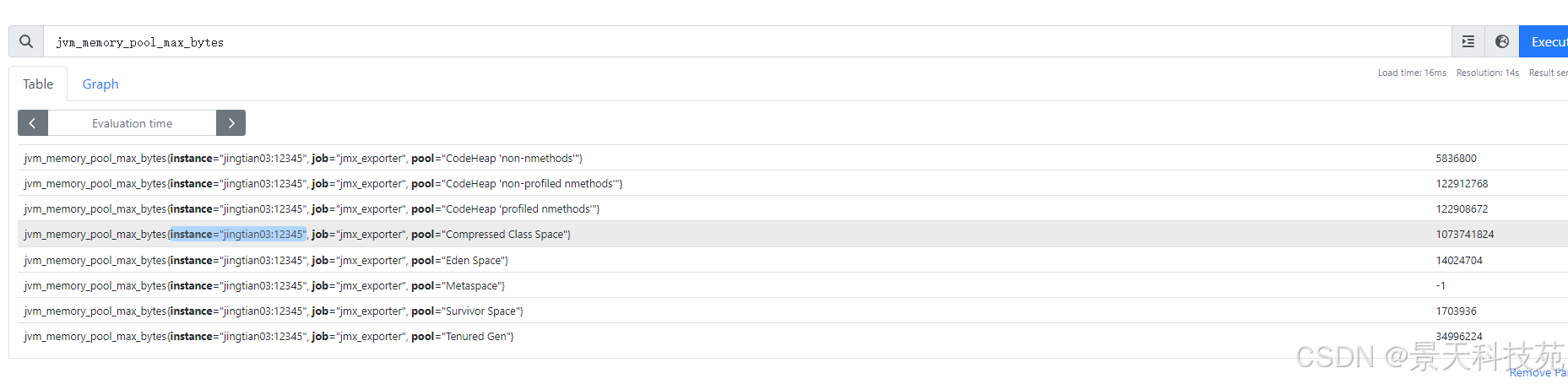

5）JVM堆內存分配相關指標（可以查看新生代、老年代分別使用了多少內存，粒度更細一些）

最新版的jmx對應的指標是：
jvm_memory_pool_used_bytes
jvm_memory_pool_max_bytes

5、jmx告警規則文件

1）編寫JVM告警規則文件

cat /etc/prometheus/rules/jvm_rules.yml

groups:
- name: "JVM告警規則"
  rules:
  - alert: JVM堆內存使用率過高
    expr: jvm_memory_bytes_used{area="heap",} / jvm_memory_bytes_max{area="heap",} * 100 > 80
    for: 1m
    labels:
      severity: critical
    annotations:
      summary: "JVM 堆內存使用率過高, 實例:{{ $labels.instance }}, job:{{ $labels.job }} "
      description: "JVM堆內存使用率超過80%, 當前值 {{ $value }}%"
  - alert: JVMGC時間過長
    expr: sum (rate(jvm_gc_collection_seconds_sum[5m]) / rate(jvm_gc_collection_seconds_count[5m])) by (gc, instance, job) > 1
    for: 1m
    labels:
      severity: critical
    annotations:
      summary: "JVM GC時間過長, 實例:{{ $labels.instance }}, job:{{ $labels.job }} "
      description: "JVM {{ $labels.gc }} 的回收時間超過1s，當前值 {{ $value}}s"
  - alert: JVM死鎖線程過多
    expr: min_over_time(jvm_threads_deadlocked[5m]) > 0
    for: 1m
    labels:
      severity: critical
    annotations:
      summary: "JVM檢測到死鎖線程"
      description: "在過去5分鐘內JVM檢測到存在死鎖線程, 當前值 {{ $value }}。"

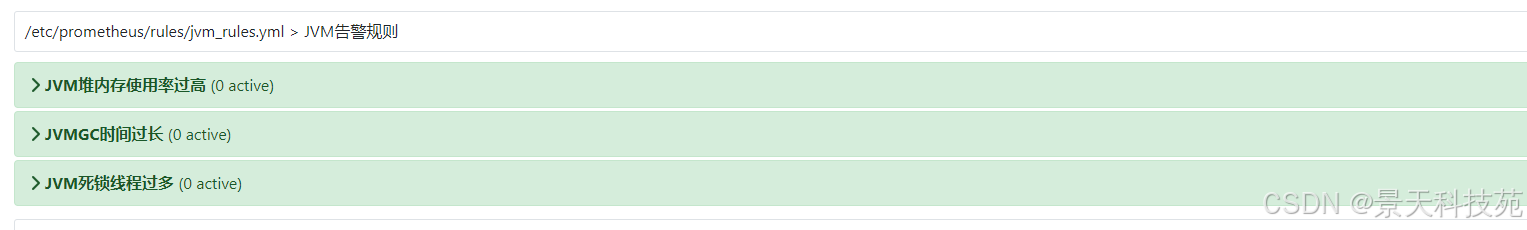

2）驗證規則文件

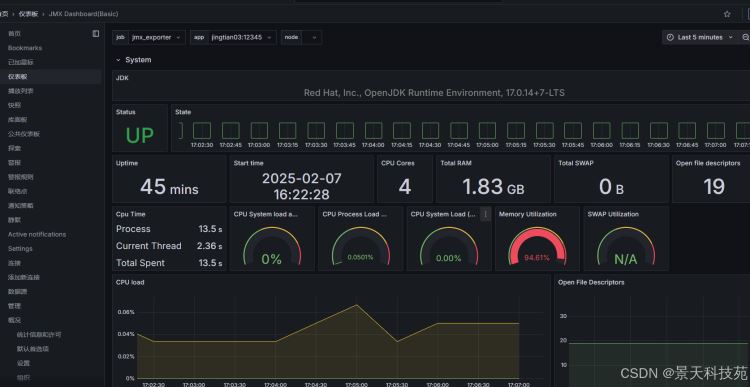

3）導入JMX圖形

導入一個JVM的Grafana模板。Dashboard ID為 14845

以上就是通過prometheus監控springboot程序運行狀態的操作流程的詳細內容，更多關于prometheus監控springboot運行狀態的資料請關注腳本之家其它相關文章！
