QT移植到RK3568開發板的方法步驟
前言
在這里使用的是韋東山老師的RK3568開發板，接下來我將演示如何移植QT程序到該開發板。
我們需要先搭建開發環境，編譯 rk3568 Linux SDK資源包。SDK包含了開發rk3568平臺所需的各種軟件組件、源代碼、工具、庫、文檔以及示例代碼等。這些資源旨在幫助開發人員基于rk3568芯片進行高效的軟件開發、系統定制以及應用程序開發。下面將進行的操作皆在 Ubuntu20.04 上執行。
一、獲取SDK
1. 安裝依賴
編譯 rk3568 Linux SDK包需要一些依賴，下面將進行安裝依賴操作。
安裝依賴之前，最好執行以下指令更新軟件包：
sudo apt update
安裝依賴：
sudo apt-get install curl python2 git ssh make gcc libssl-dev liblz4-tool expect \ g++ patchelf chrpath gawk texinfo chrpath diffstat binfmt-support qemu-user-static live-build bison \ flex fakeroot cmake gcc-multilib g++-multilib unzip device-tree-compiler python3-pip \ libncurses-dev python3-pyelftools vim mtd-utils
確保所有依賴安裝完成。
編譯sdk需要用到python3版本，執行以下指令切換python版本：

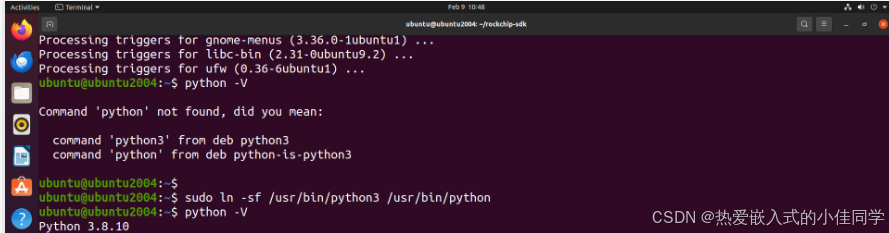

#將python鏈接到python3 sudo ln -sf /usr/bin/python3 /usr/bin/python #查看默認Python版本 python -V
2. 獲取SDK資源包
執行以下指令獲取百問網公司放在遠程倉庫上的SDK：

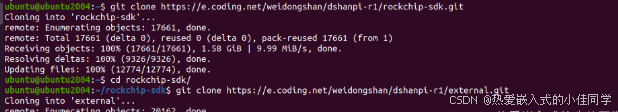

git clone https://e.coding.net/weidongshan/dshanpi-r1/rockchip-sdk.git cd rockchip-sdk/ git clone https://e.coding.net/weidongshan/dshanpi-r1/external.git git clone https://e.coding.net/weidongshan/dshanpi-r1/kernel.git git clone https://e.coding.net/weidongshan/dshanpi-r1/u-boot.git git clone https://e.coding.net/weidongshan/dshanpi-r1/buildroot.git
SDK稍微有點大，需要等待一會時間。
3. SDK工程目錄介紹
拉取后，可以在當前路徑下查看，目錄結構如下：
. ├── app #存放上層應用 app，包括 Qt 應用程序，以及其它的 C/C++應用程序。 ├── buildroot #基于 Buildroot（2021）開發的根?件系統 ├── build.sh -> device/rockchip/common/scripts/build.sh ├── device ├── envsetup.sh -> buildroot/build/envsetup.sh ├── external #存放所需的第三方庫，包括音頻、視頻、網絡、recovery 等。 ├── kernel #Linux 5.10 版本內核源碼。 ├── Makefile -> device/rockchip/common/Makefile ├── output #存放編譯輸出固件 ├── prebuilts #存放交叉編譯工具鏈。 ├── rkbin #存放 Rockchip 相關的 Binary 和工具。 ├── rkflash.sh -> device/rockchip/common/scripts/rkflash.sh ├── rockdev -> output/firmware #編譯SDK后才會出現 ├── tools #存放常用的工具，包括鏡像燒錄工具、SD 卡升級啟動制作工具、批量燒錄工具等 └── u-boot #基于 v2017.09 版本進行開發的 uboot 源碼。
4. 獲取補丁包
基于 100ask-rk3568 開發板，百問網提供了一個擴展補丁包，執行以下指令，獲取擴展支持倉庫，然后加以應用。

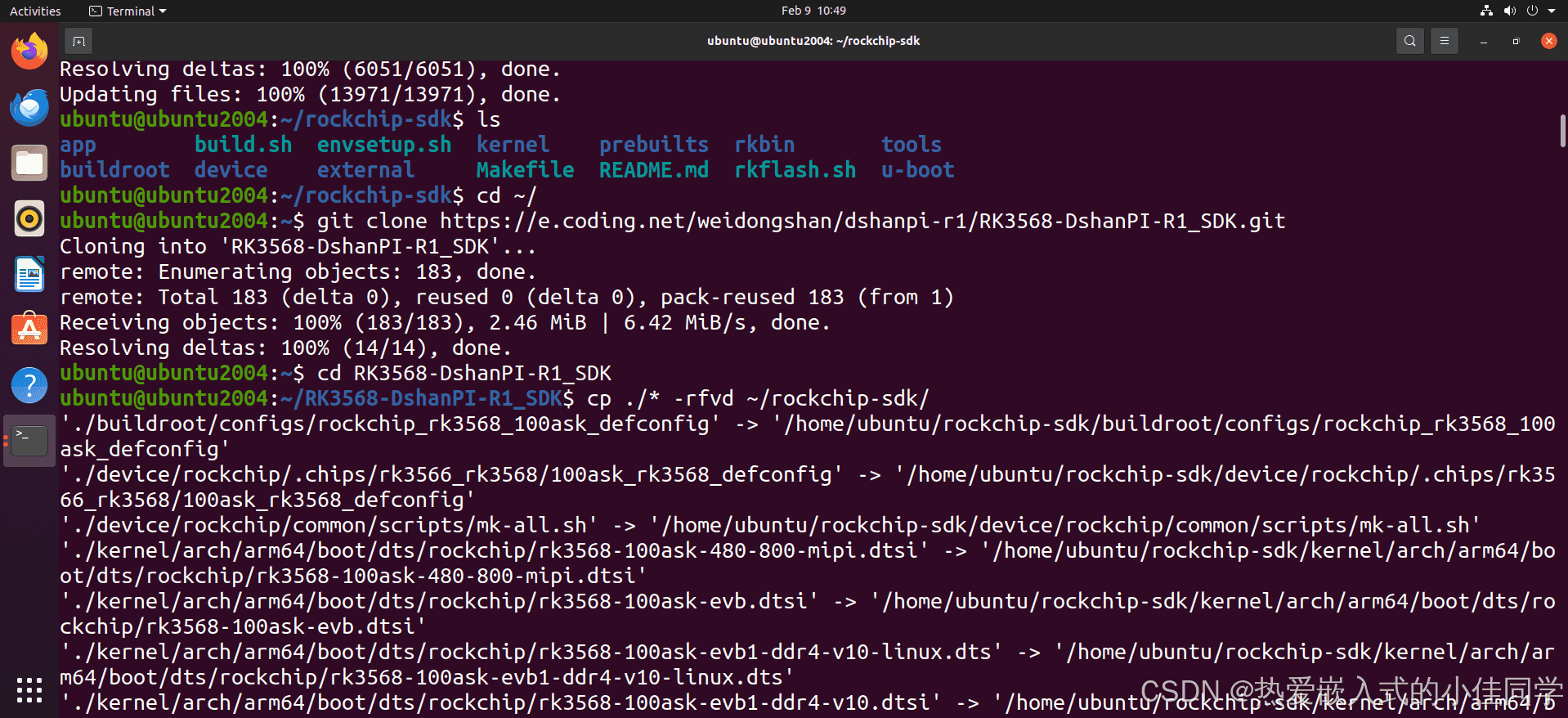

cd ~/ git clone https://e.coding.net/weidongshan/dshanpi-r1/RK3568-DshanPI-R1_SDK.git cd RK3568-DshanPI-R1_SDK cp ./* -rfvd ~/rockchip-sdk/
復制的時候，這里需要注意 rockchip-sdk 路徑的位置。
二、編譯固件
1. 選擇板級配置文件
進入 SDK 包根目錄，執行以下指令：

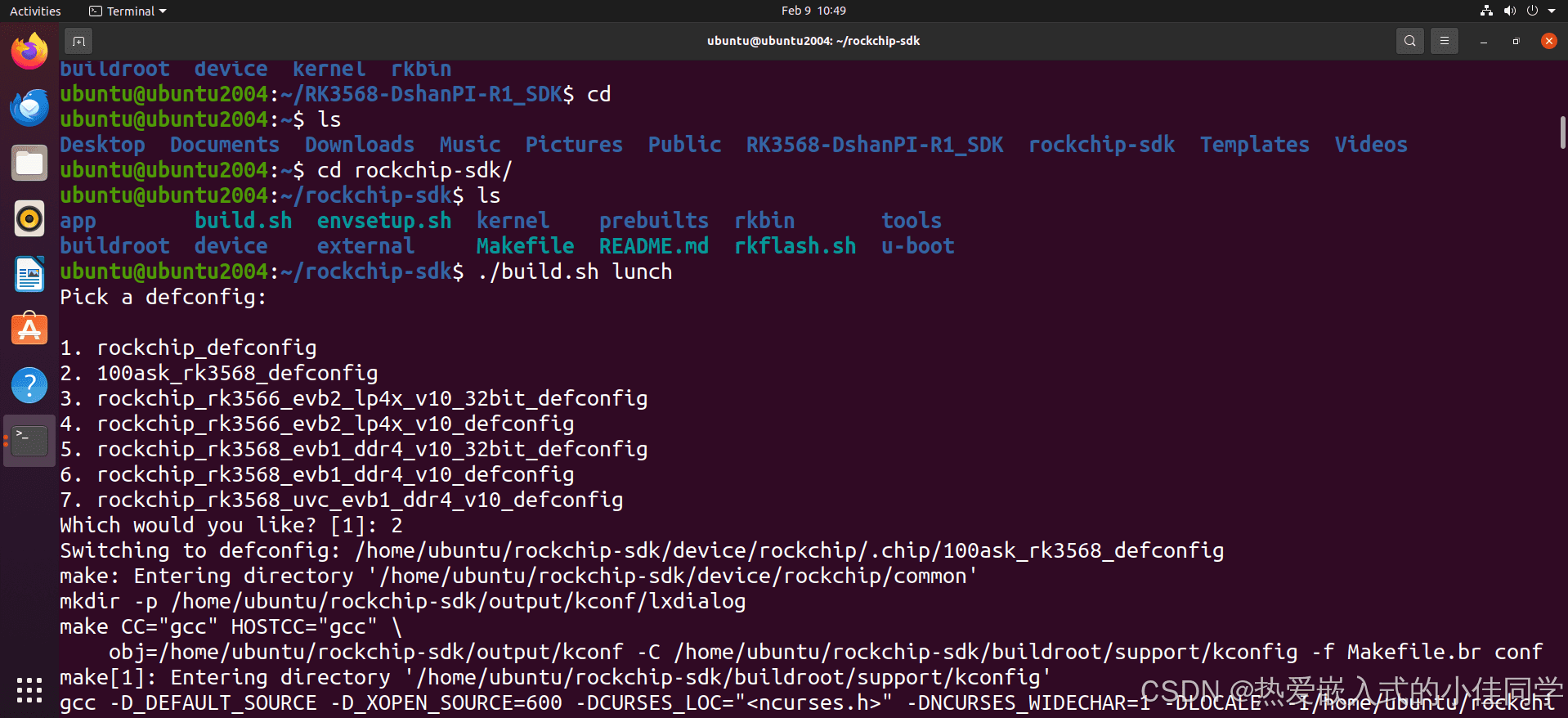

./build.sh lunch
選擇 100ask_rk3568_defconfig
2. 編譯
在當前目錄下，執行編譯所有：

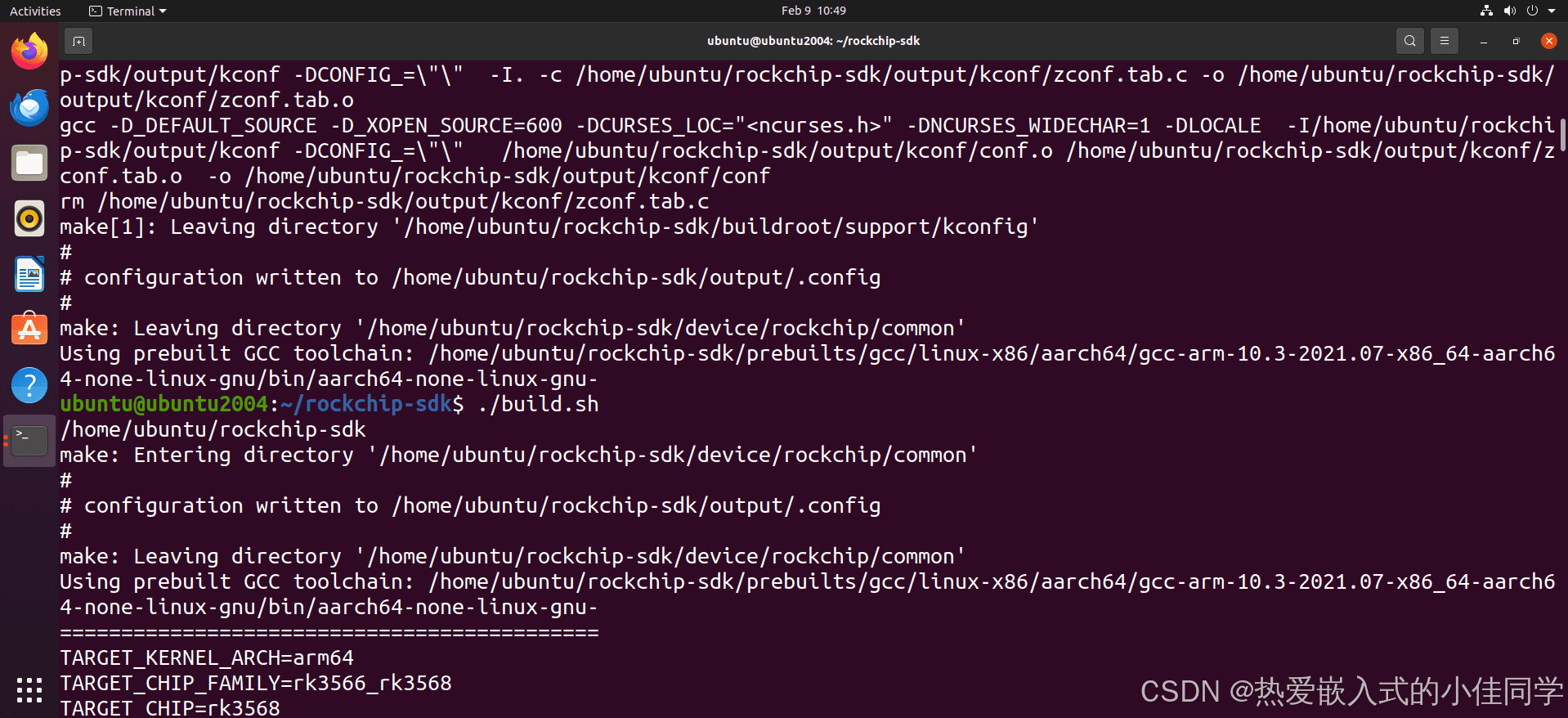

./build.sh
這個過程耗時較長，具體多久，根據電腦性能決定。
在編譯過程，可能你會遇到一下界面：
這里需要選擇相應的電壓，根據以下電壓設置進行選擇：
&pmu_io_domains {
status = "okay";
pmuio2-supply = <&vcc3v3_pmu>;
vccio1-supply = <&vccio_acodec>; /*3v3*/
vccio3-supply = <&vccio_sd>; /*3v3*/
vccio4-supply = <&vcc_1v8>;
vccio5-supply = <&vcc_3v3>;
vccio6-supply = <&vcc_1v8>;
vccio7-supply = <&vcc_3v3>;
};
如果電壓值選擇不正確，會提示編譯錯誤。
3. 打包固件

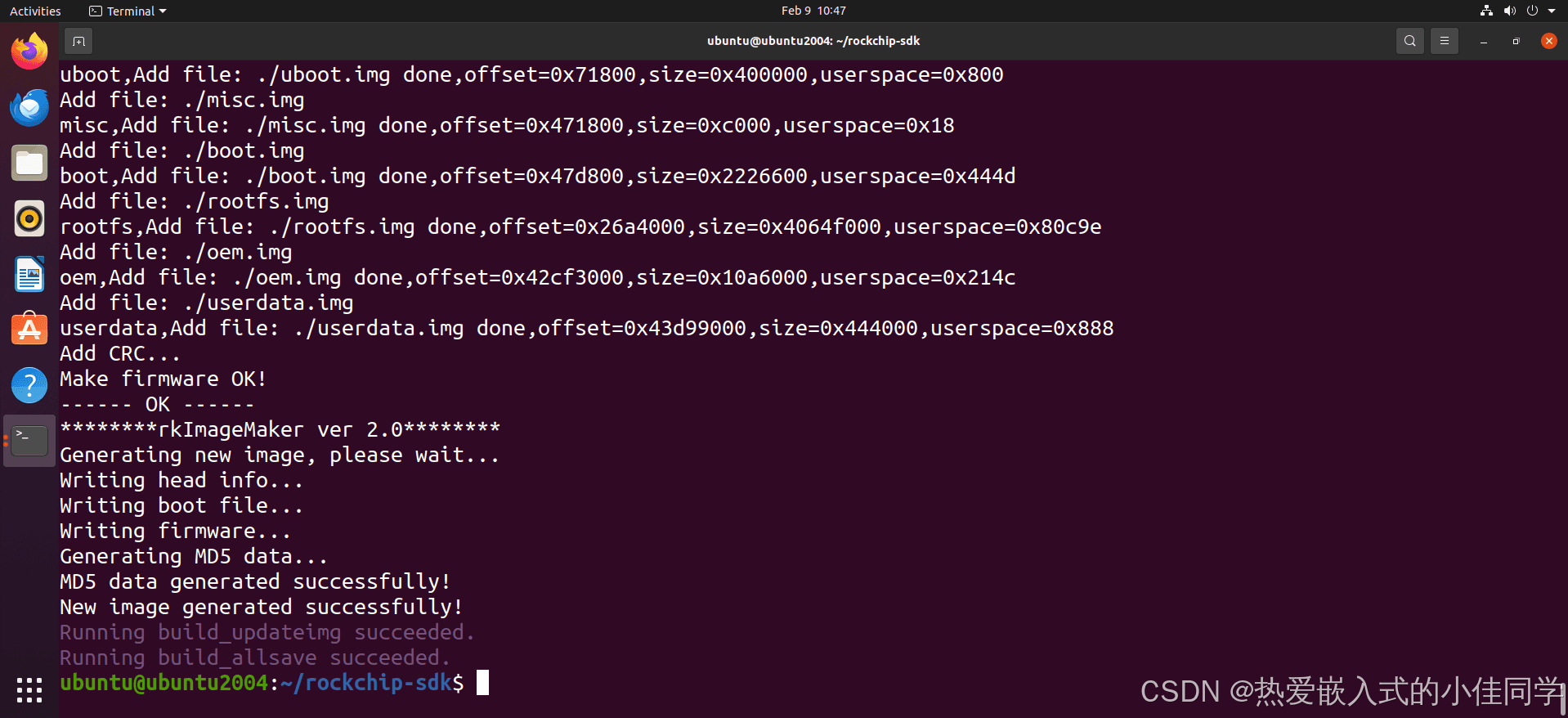

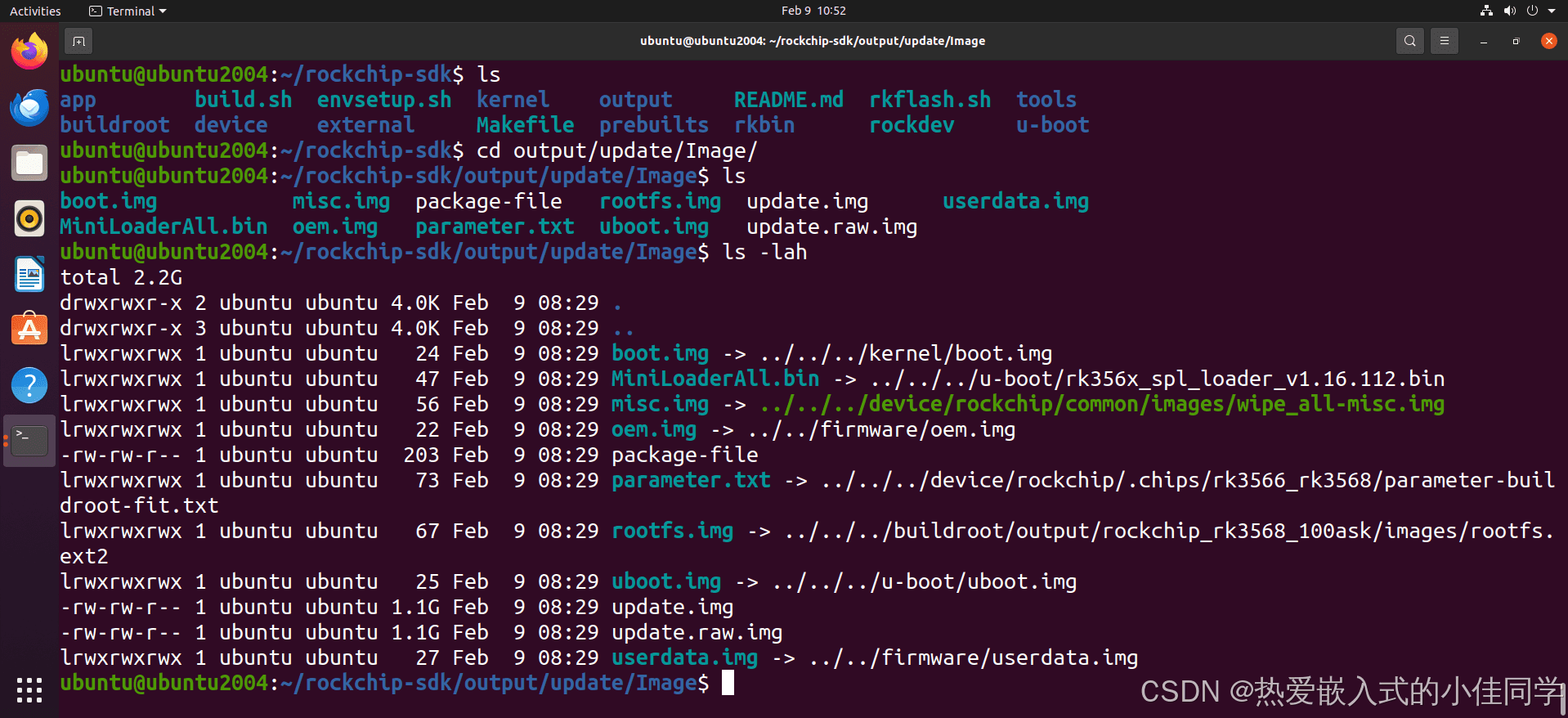

編譯時長較久，等待編譯完成后，SDK 會自動把用于燒錄的鏡像 update.img 打包到 output/update/Image/ 下，如下：
4. 配置 Qt5 支持
在 Buildroot 環境下通過 make menuconfig 配置 Qt5 支持。
首先我們進到rockchip-sdk/buildroot/output/rockchip_rk3568_100ask目錄，輸入make menuconfig：

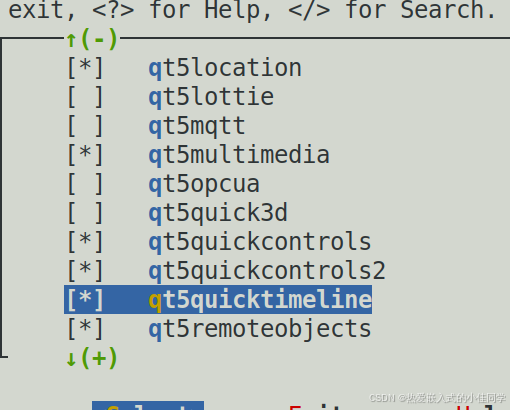

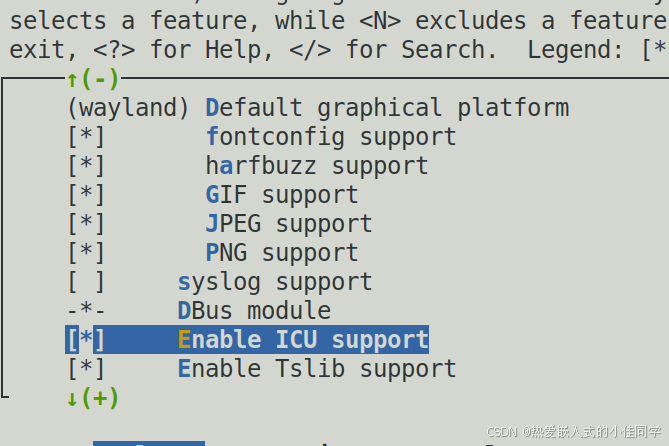

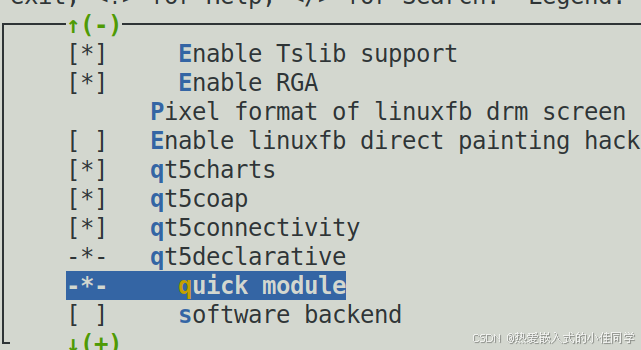

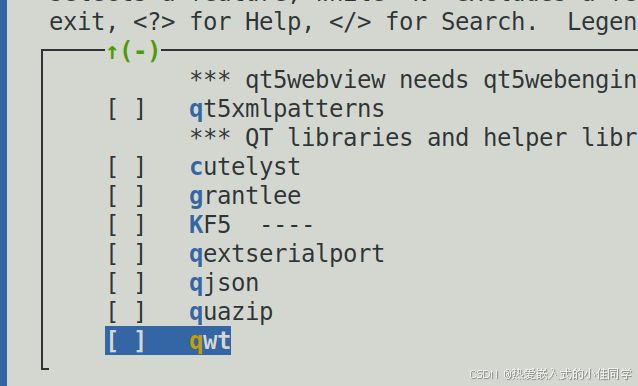

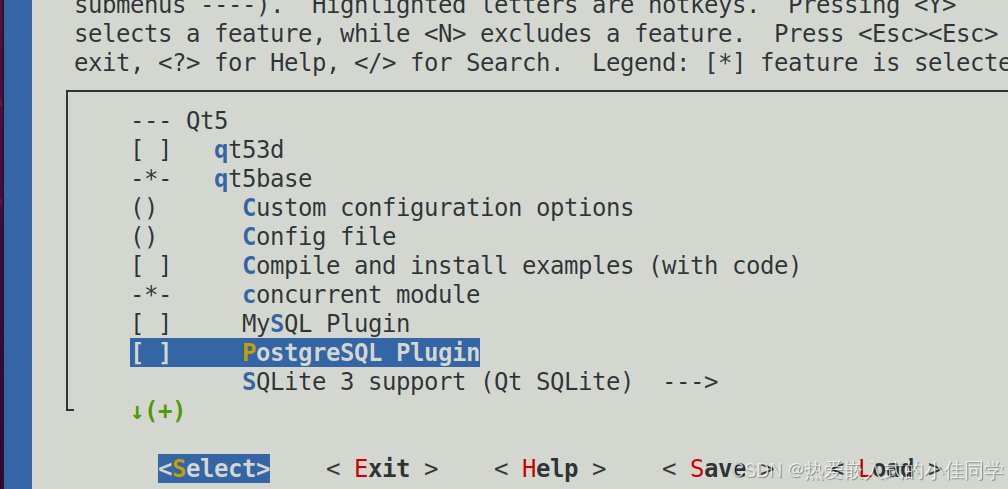

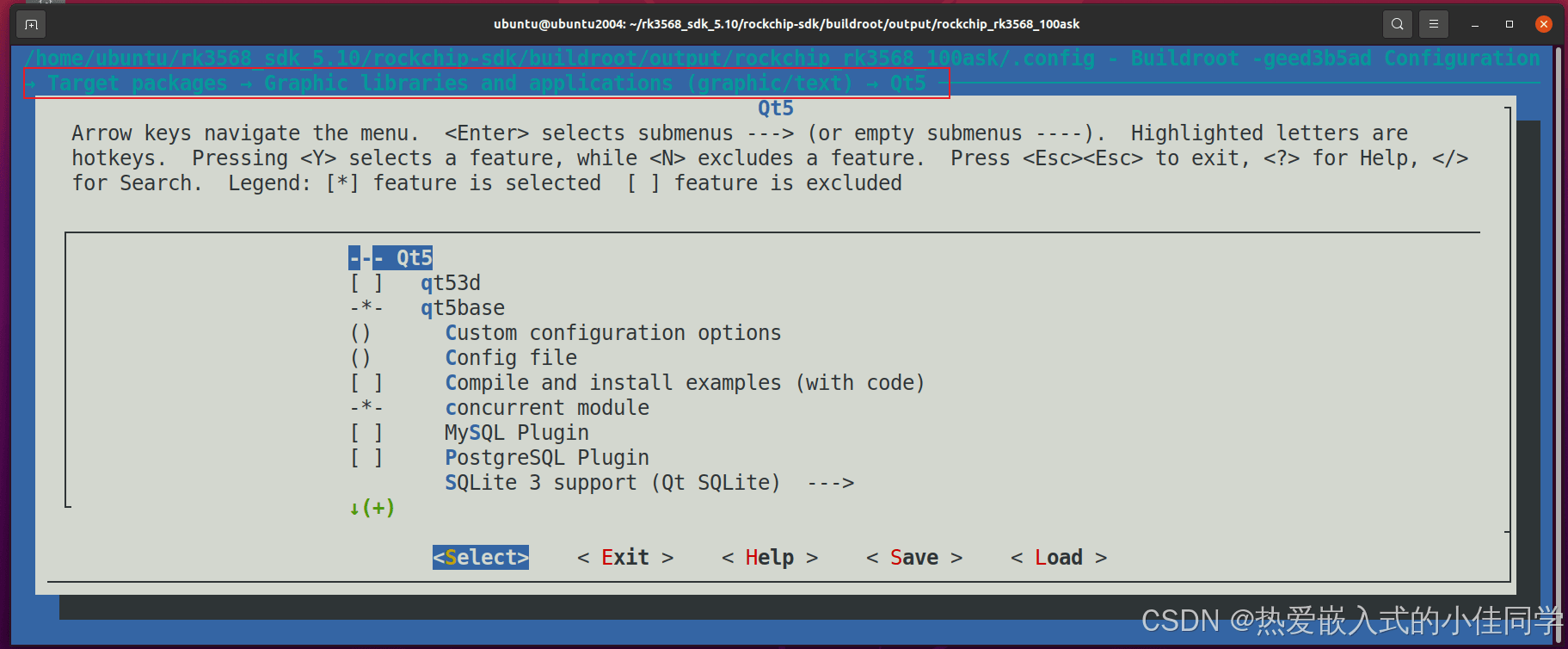

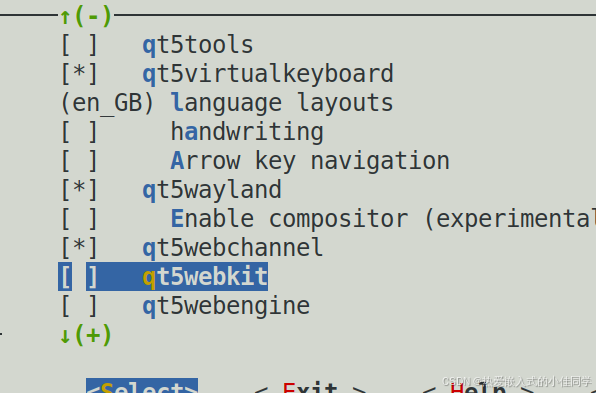

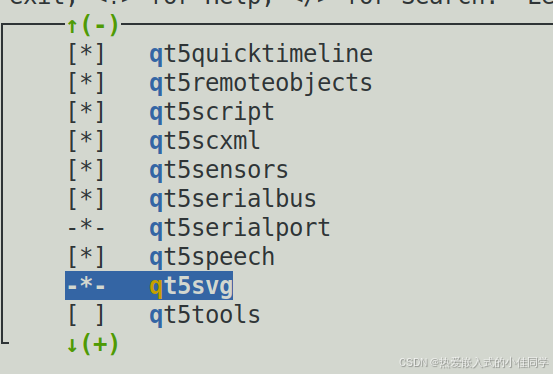

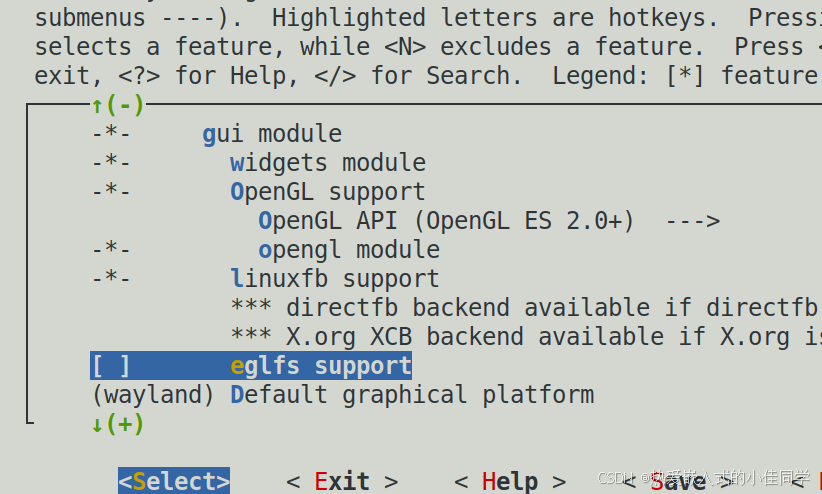

配置 QT 支持：

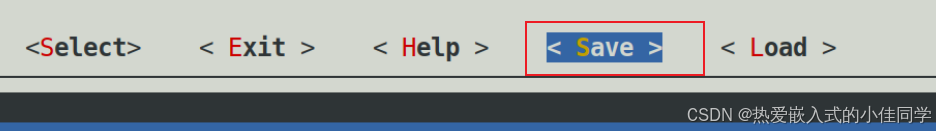

配置完后保存并退出：
執行：
make savedefconfig
然后重新回到剛剛的~/rockchip-sdk目錄編譯固件，等待編譯完成即可。
編譯時長較久，等待編譯完成后，SDK 會自動把用于燒錄的鏡像 update.img 打包到 output/update/Image/ 下，跟剛剛一樣。
5. 燒寫鏡像

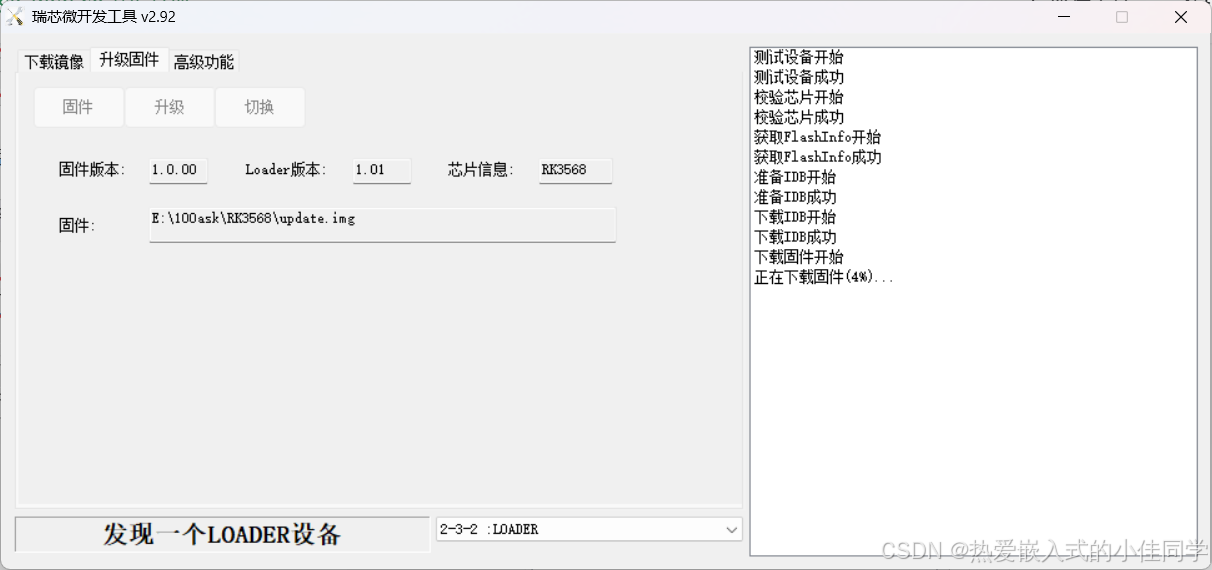

我們可以把鏡像移動到 PC 端，燒寫鏡像：
開發板上電運行：
三、Linux中下載QT
1. 安裝 Qtcreator
QtCreator 下載網址：https://download.qt.io/official_releases/qtcreator/

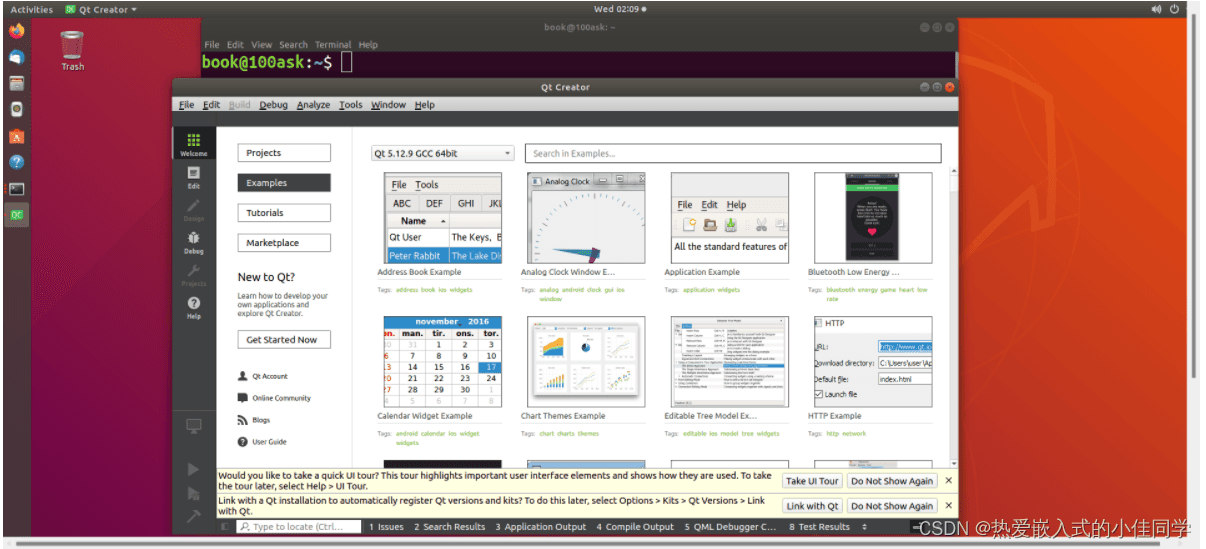

這里我使用的 qtcreator 版本為 5.12.9：

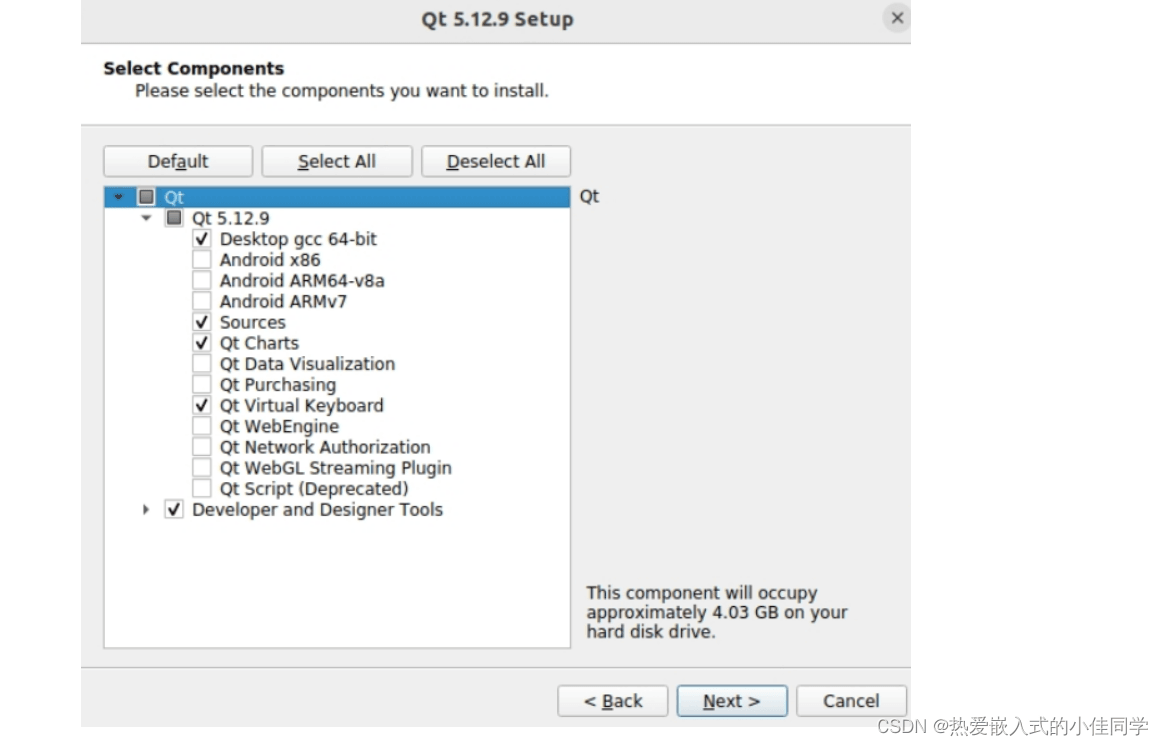

此安裝過程類似 Windows 下應用的安裝方法，一路點擊下一步即可。

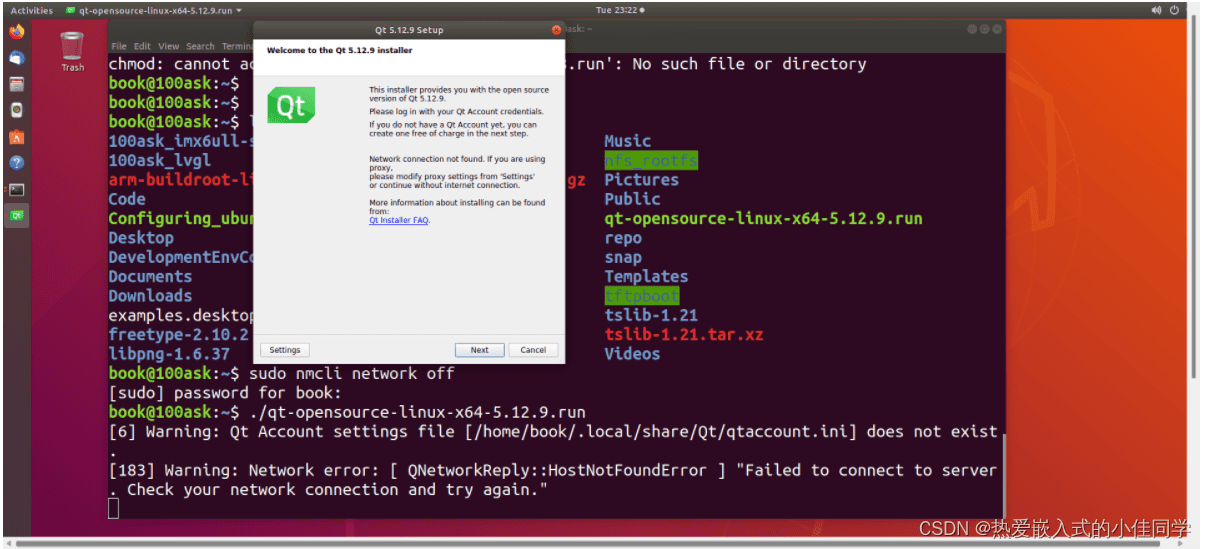

chmod +x qt-opensource-linux-x64-5.12.9.run sudo ./qt-opensource-linux-x64-5.12.9.run

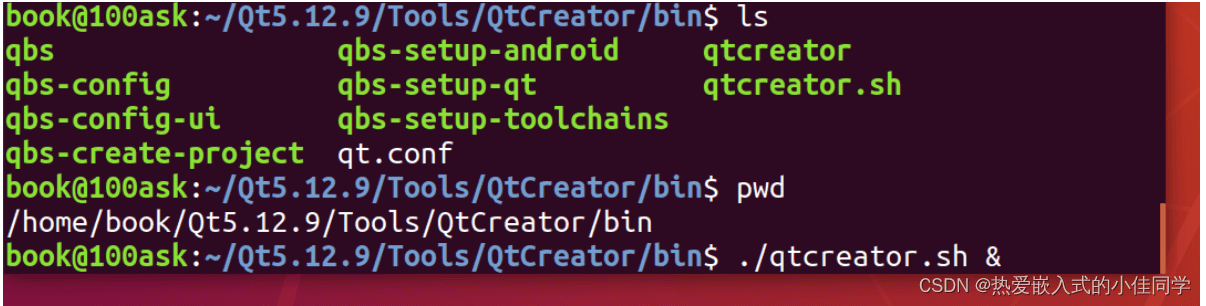

安裝成功后打開QT，可以直接打開，也可以通過命令打開，命令如下：
./qtcreator.sh &
這里的“&”符號代表后臺運行， 不占用控制命令終端
2. 創建第一個程序

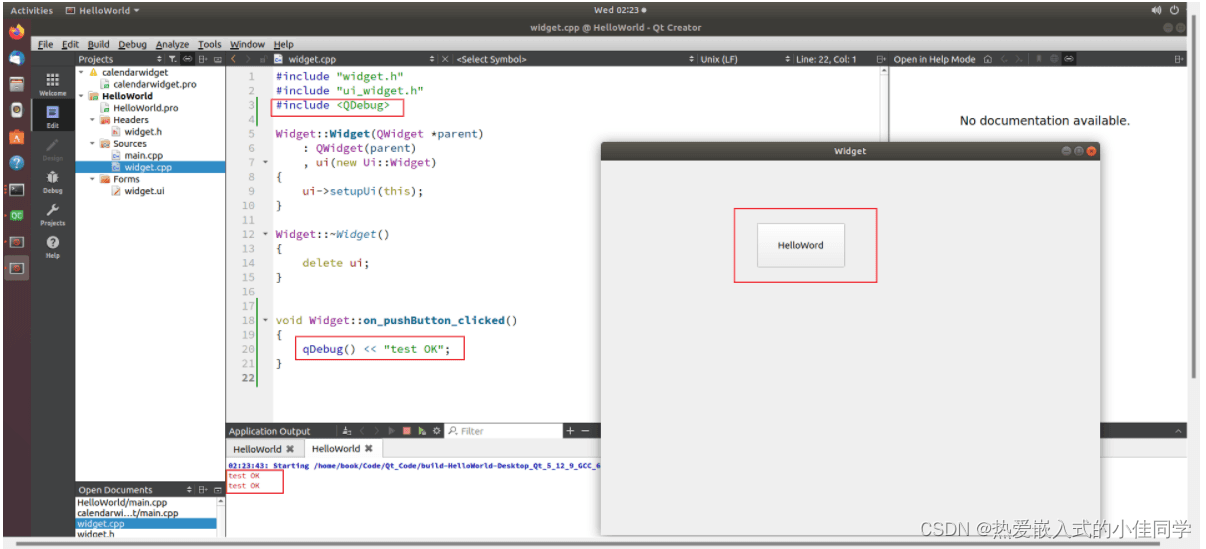

測試成功：
3. 配置 QtCreator 開發環境
在這里我們配置 QtCreator 開發環境主要是為了方便將測試程序移植到Linux開發板上。
（1）打開選項界面

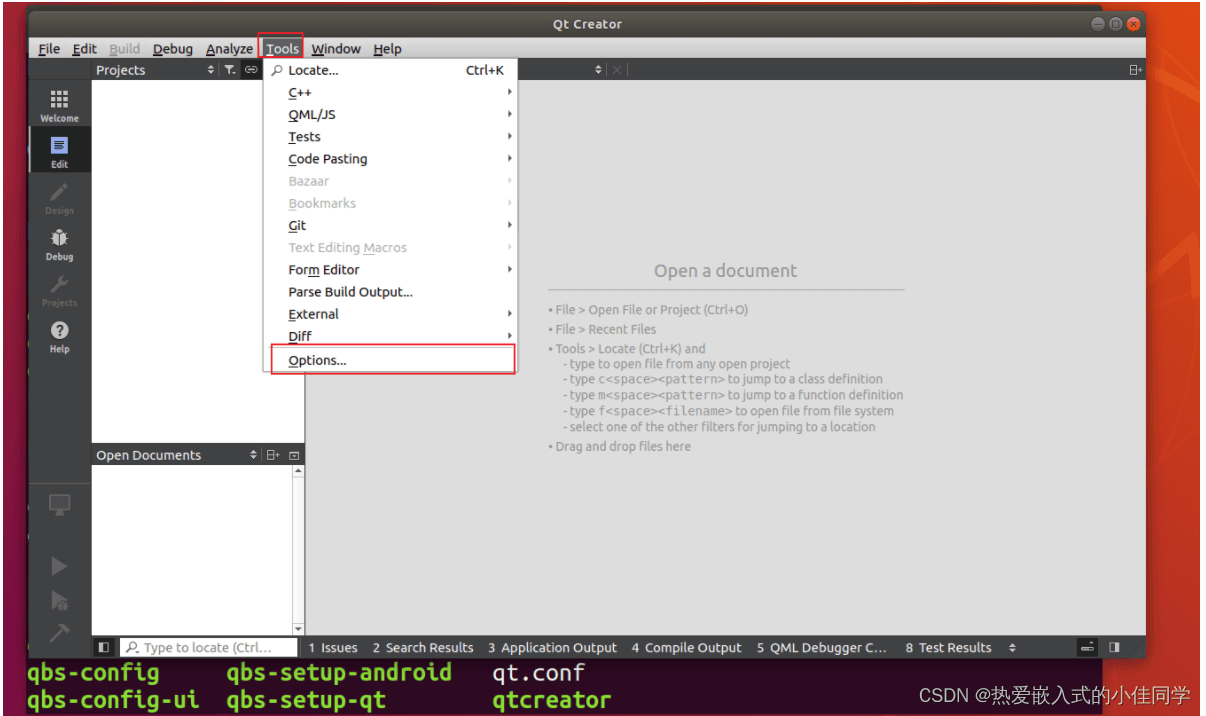

在 QtCreator 界面中，依次點擊 tools -> options：
（2）選擇編譯器

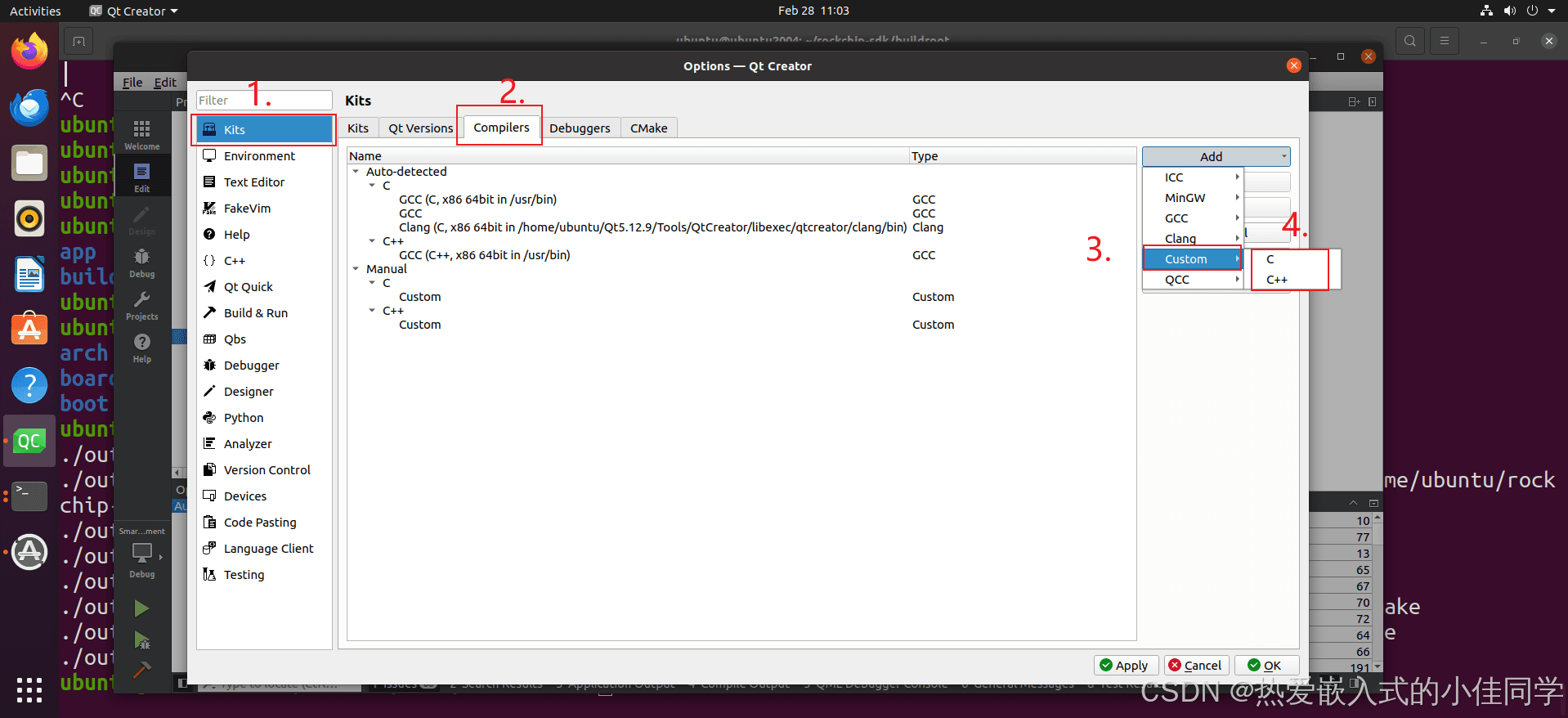

在出現的選項對話框中，在左邊點擊 Kits，右邊選擇 Compilers 標簽，并點擊 Add 選擇 Custom->C++ 和 C
（3）設置編譯器

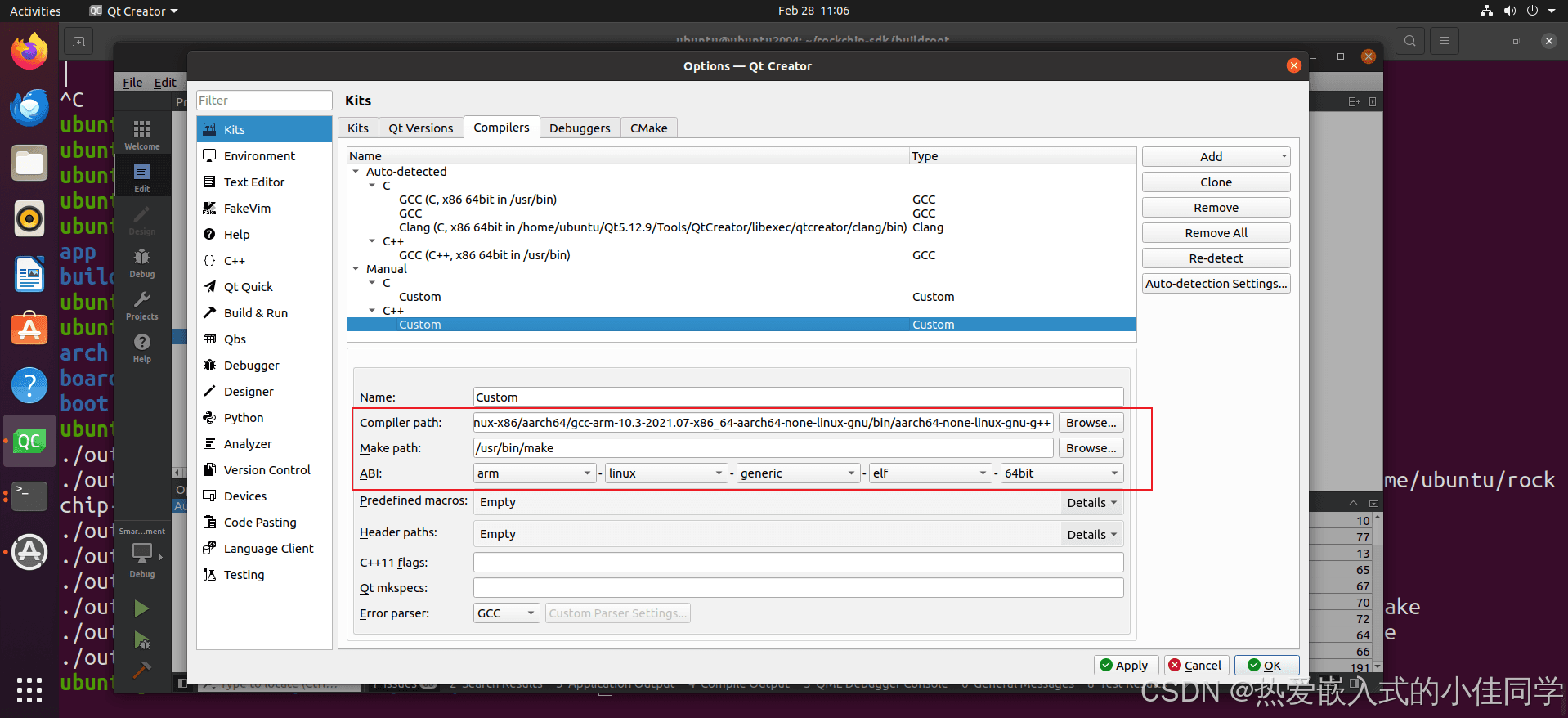

在彈出的對話框中填寫以下內容: Compiler path , Make path 和 ABI； 填寫完成后，點擊 Apply 進行保存。

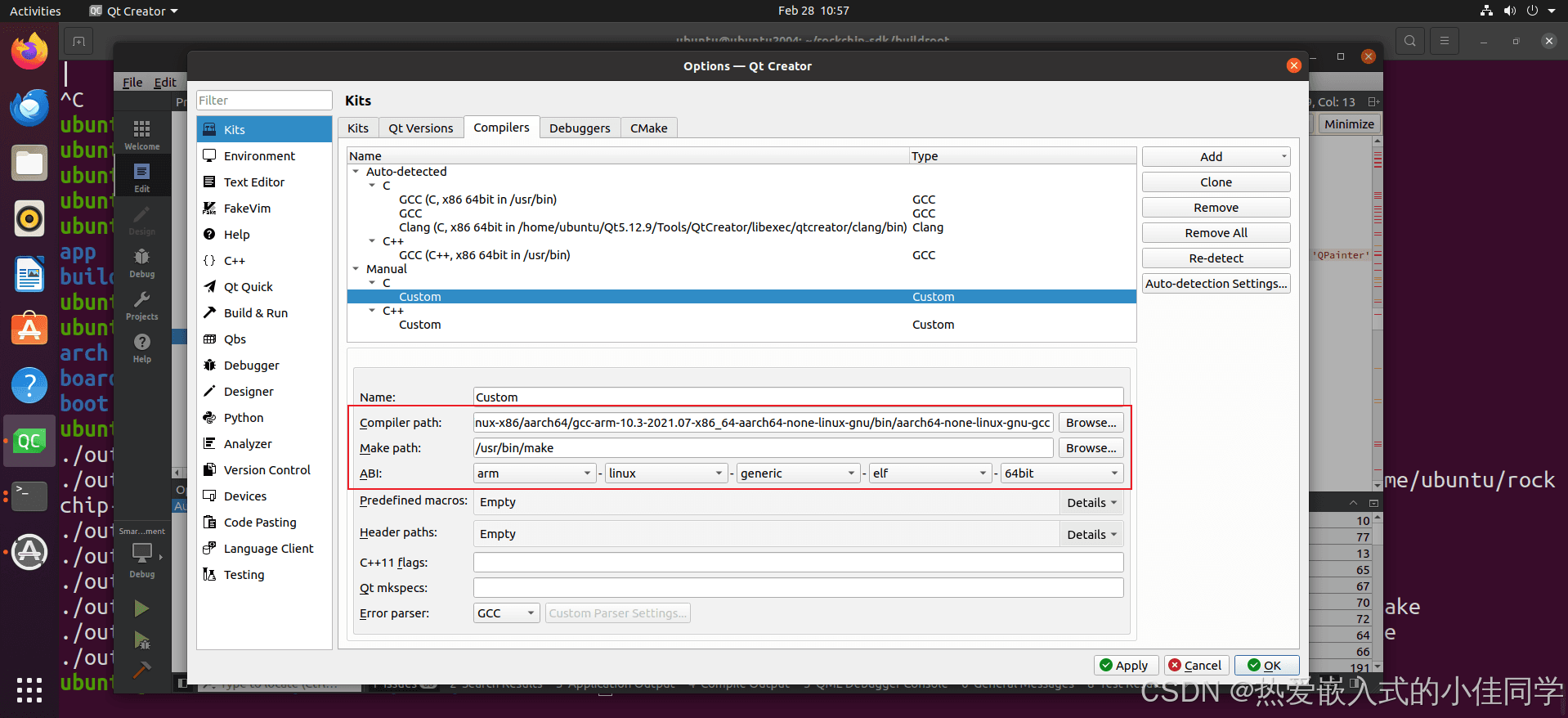

同理，也設置Custom->C然后保存，如下圖：
（4）添加 QT 版本

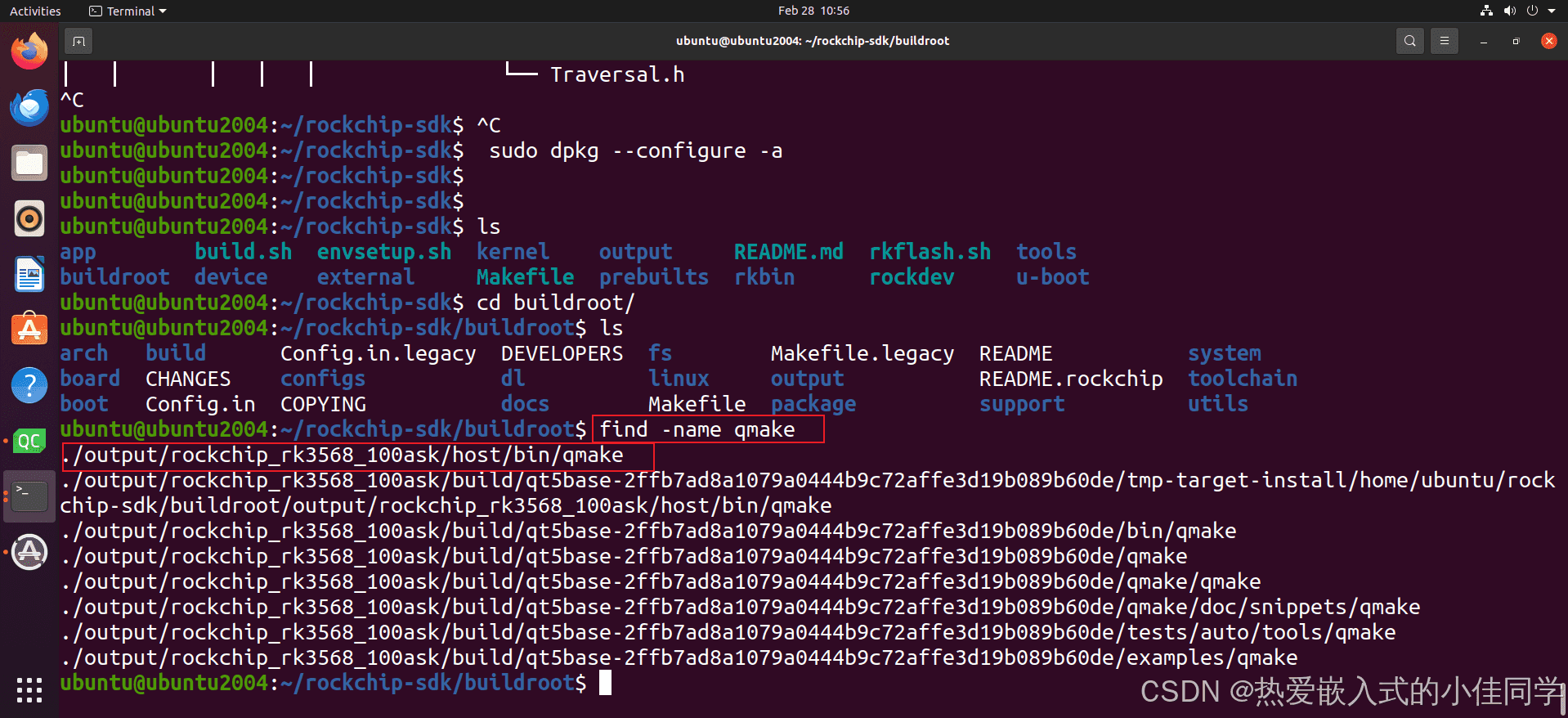

假設你已經按照上面編譯出了 QT 的 SDK。 以 RK3568 為例，可以在 /home/ubuntu/rockchip-sdk/buildroot 下執行這個命令找到 qmake，記住它的目錄：
find -name qmake

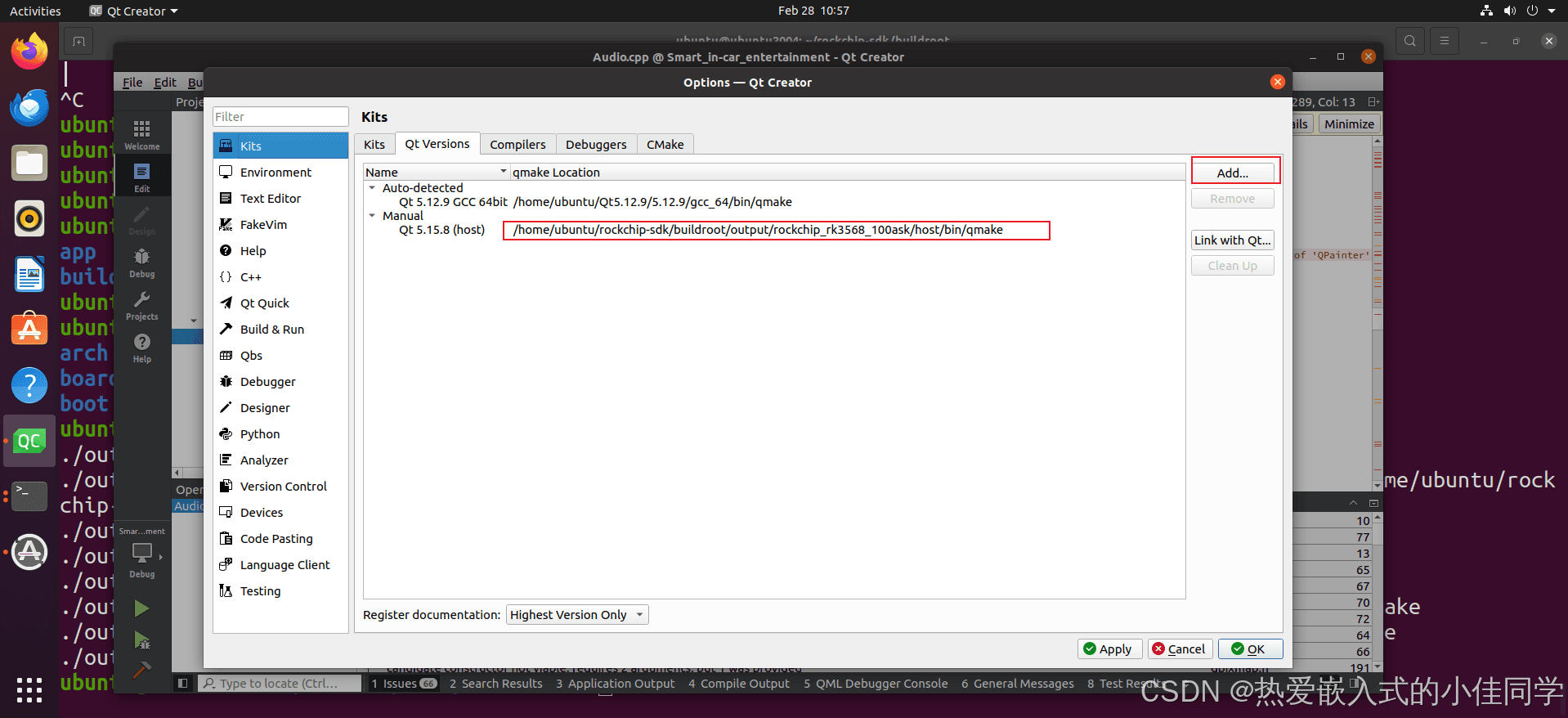

添加qmake路徑：在 QT 設置界面中，選擇 Qt Version 標簽，在右側點擊“Add…”，會彈出對話框,切換目錄到選擇 qmake 文件后，點擊 open 按鈕,設置完成之后，點擊 Apply 按鈕保存。
注意：qmake 文件是 buildroot 編譯根文件系統后生成的，文件在 buildroot 目錄下。
（5）配置 kit 標簽

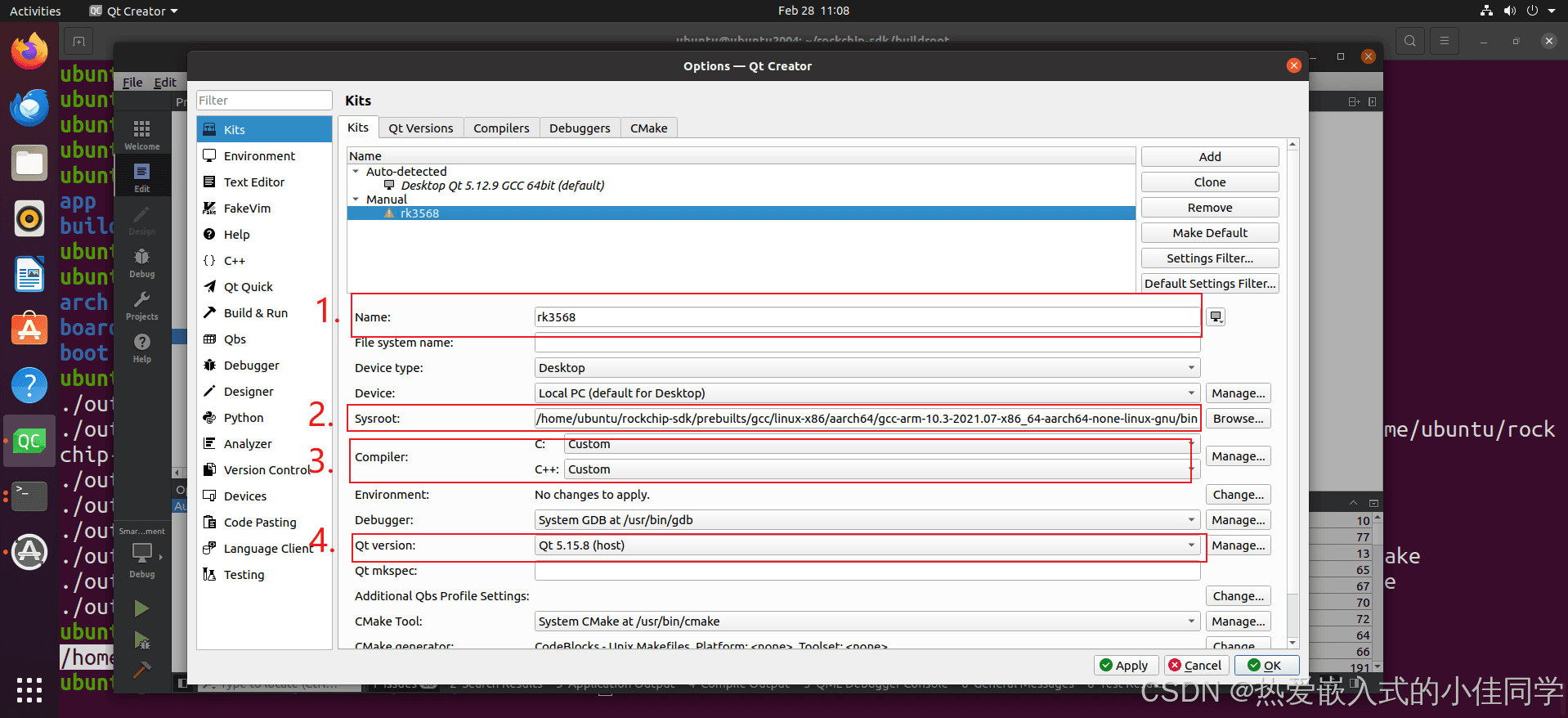

繼續選擇上邊的Kits標簽，點擊右側 Add，填寫相應內容：
① Name：輸入rk3568
② Sysroot：輸入交叉編譯工具鏈的目錄
③ compiler：c和c++這兩個選擇框里，都選擇Custom
④ Qtversio：選擇上圖中配置的“Qt5.15.8 (host) ”
配置完成后點擊apply，點擊OK。
四、移植第一個QT程序到RK3568開發板
1. 創建第一個移植程序
第1步 新建項目：
運行QtCreator后，在菜單欄選擇 File -> New File or Project
選擇項目類型：

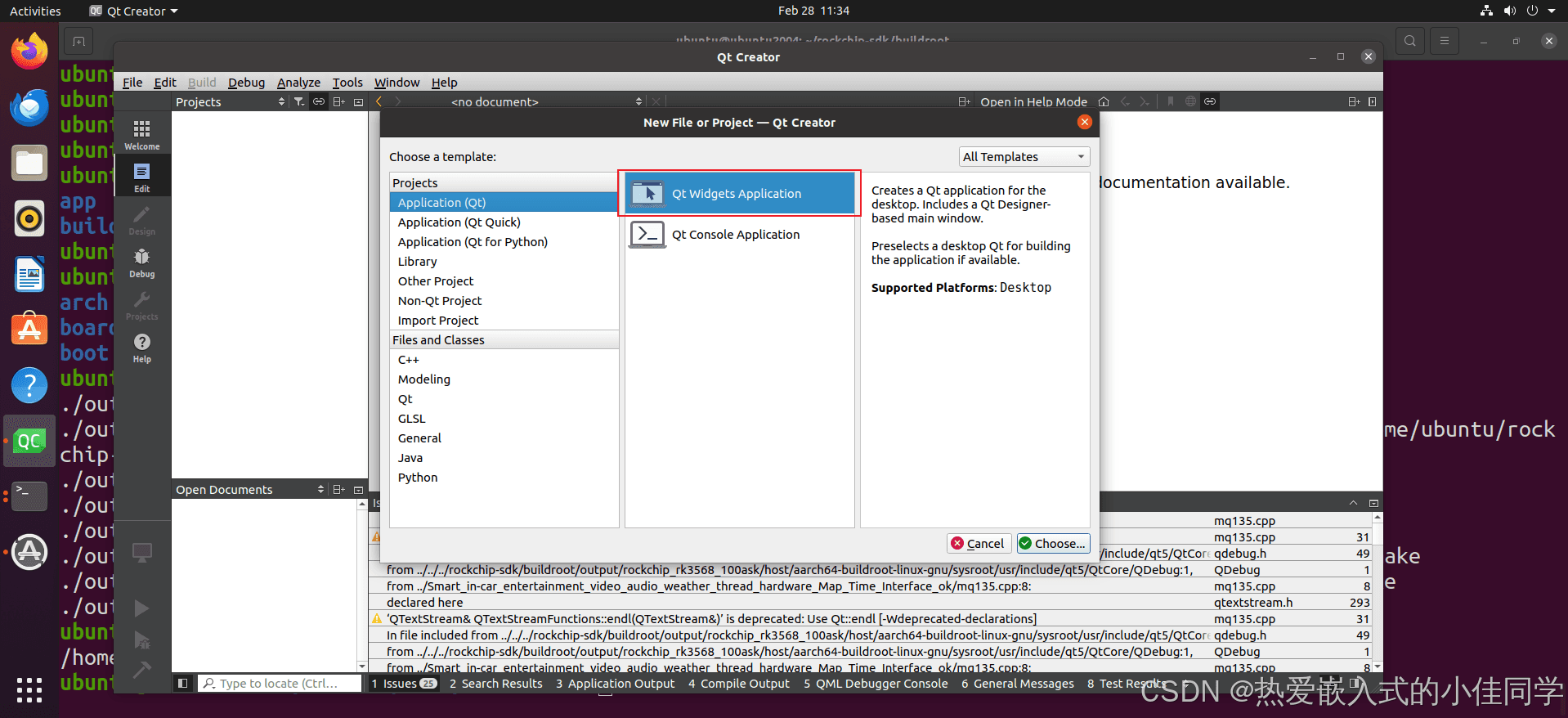

在打開的對話框中,依次選擇 Application -> Qt Widgets Application ,點擊 Choose… , 如下圖所示:
第2步 輸入項目名字、設置保存位置：

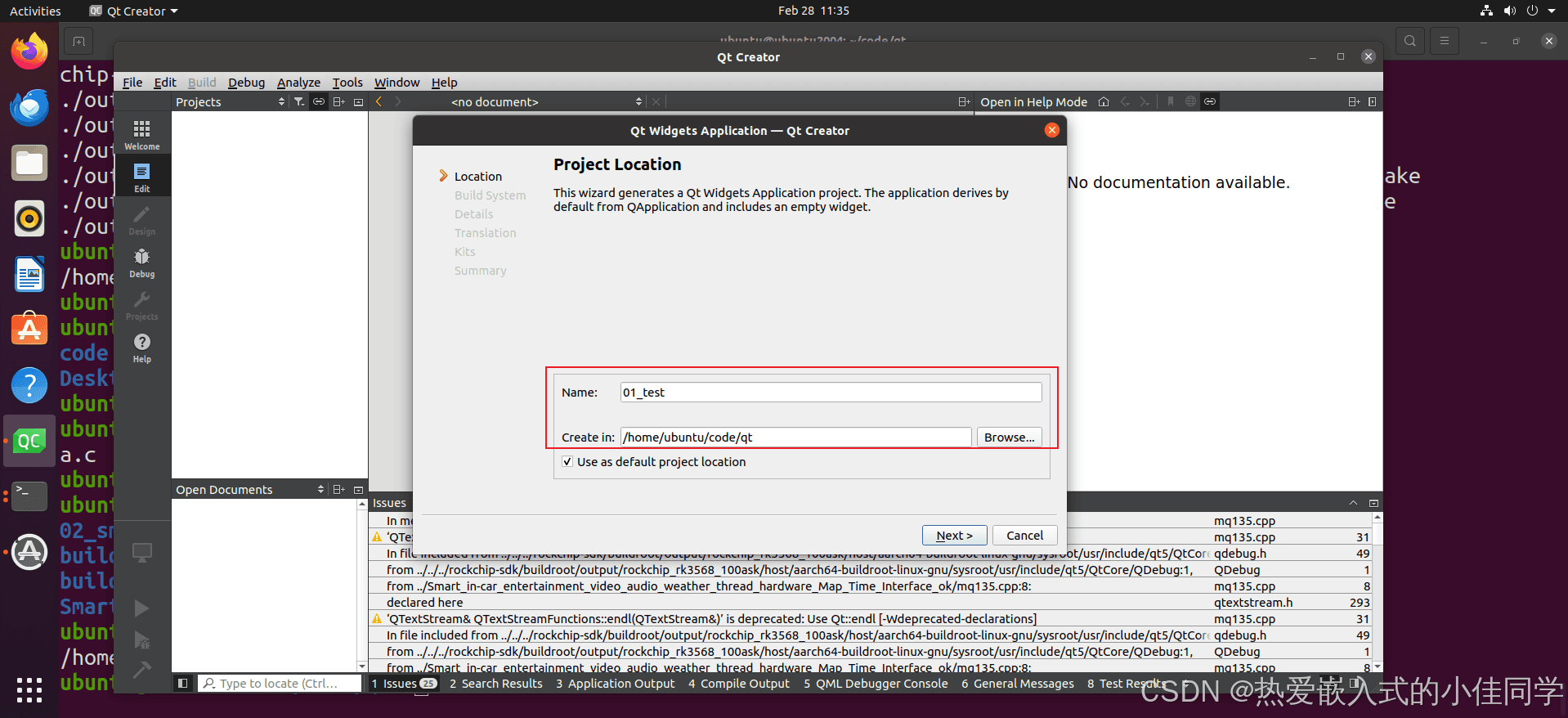

在彈出的Qt Widgets Application對話框中,設置項目名稱為01_test，Create in一欄填寫項目的存儲路徑，點擊Next。如下：

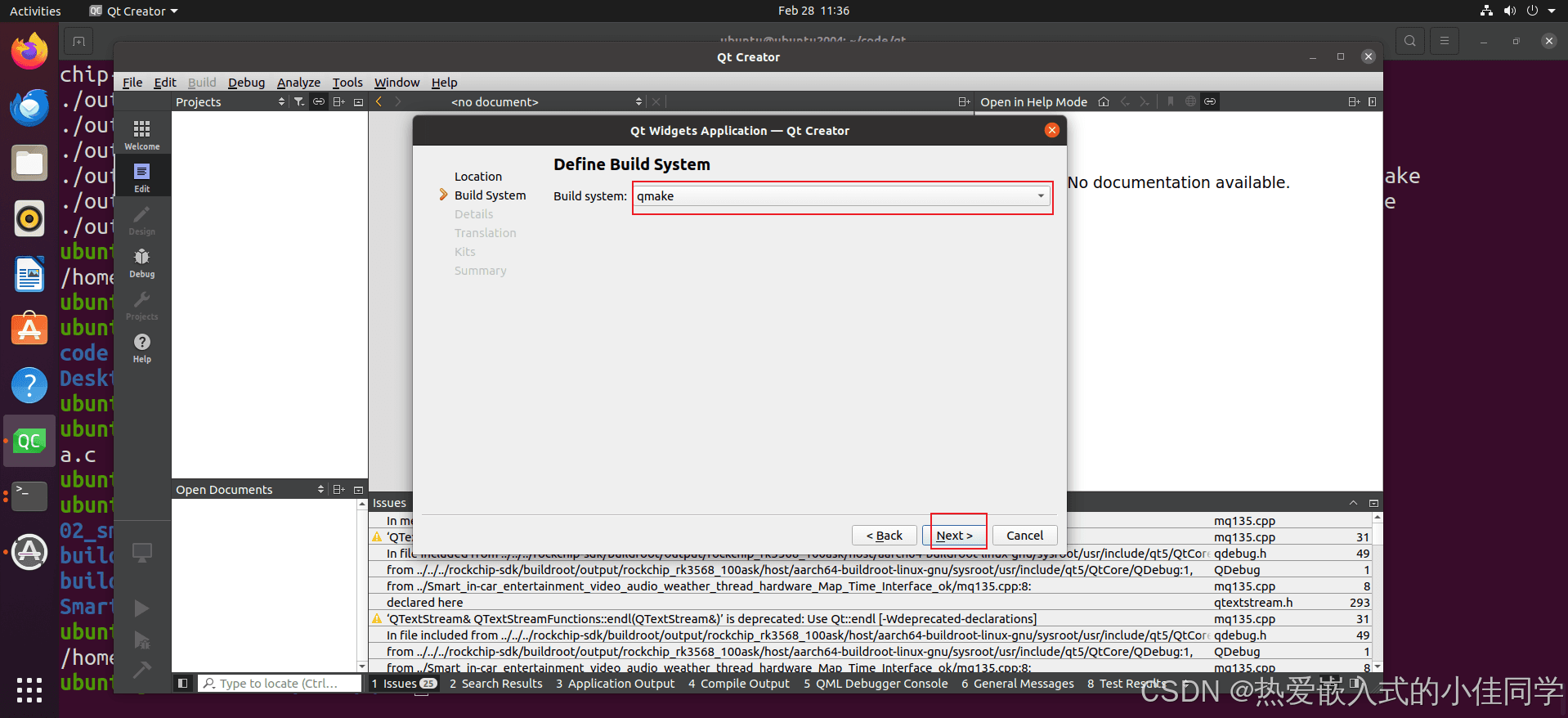

第3步 設置構建系統，然后點擊 Next 進入下一步，如下:
第4步 選擇基類：
當前的的應用繼承自哪種Widget,默認選擇QMainWindow,然后點擊 Next 進入下一步。

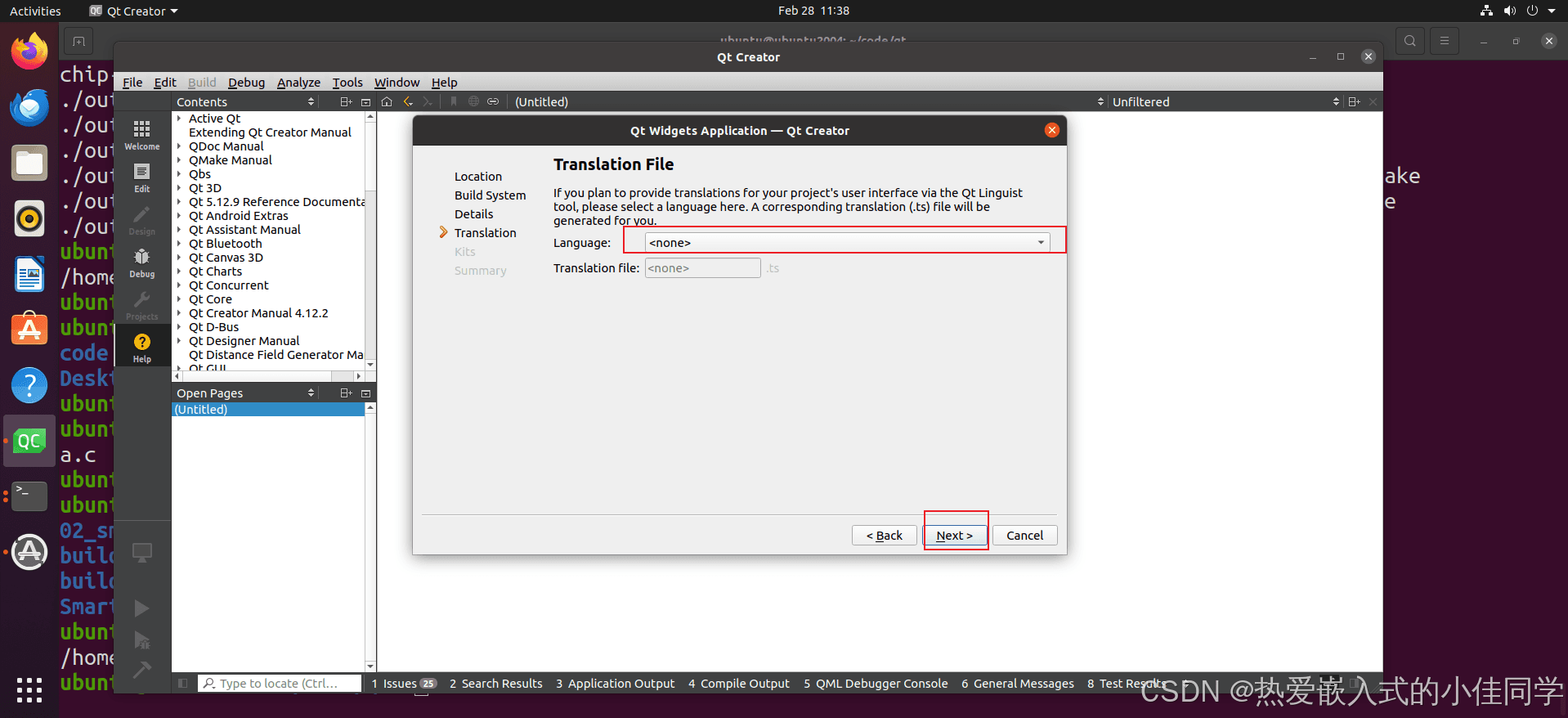

第5步 默認none，繼續點擊next：
第6步 選擇之前添加好的 Kits，繼續點擊next：

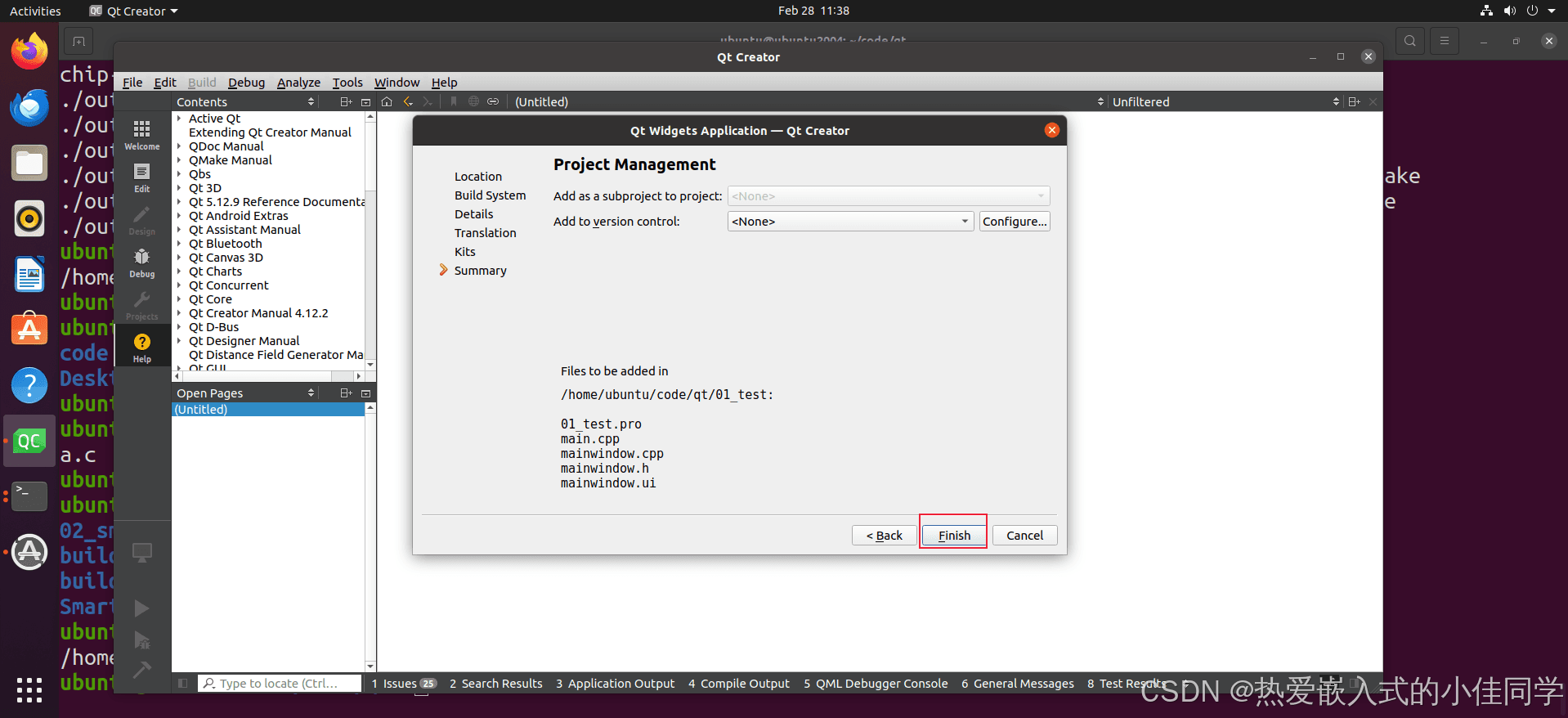

第7步 完成項目創建：
以上信息填寫完后，點擊Finish，完成01_test項目的創建。
2. 編譯QT程序
第1步 修改界面：

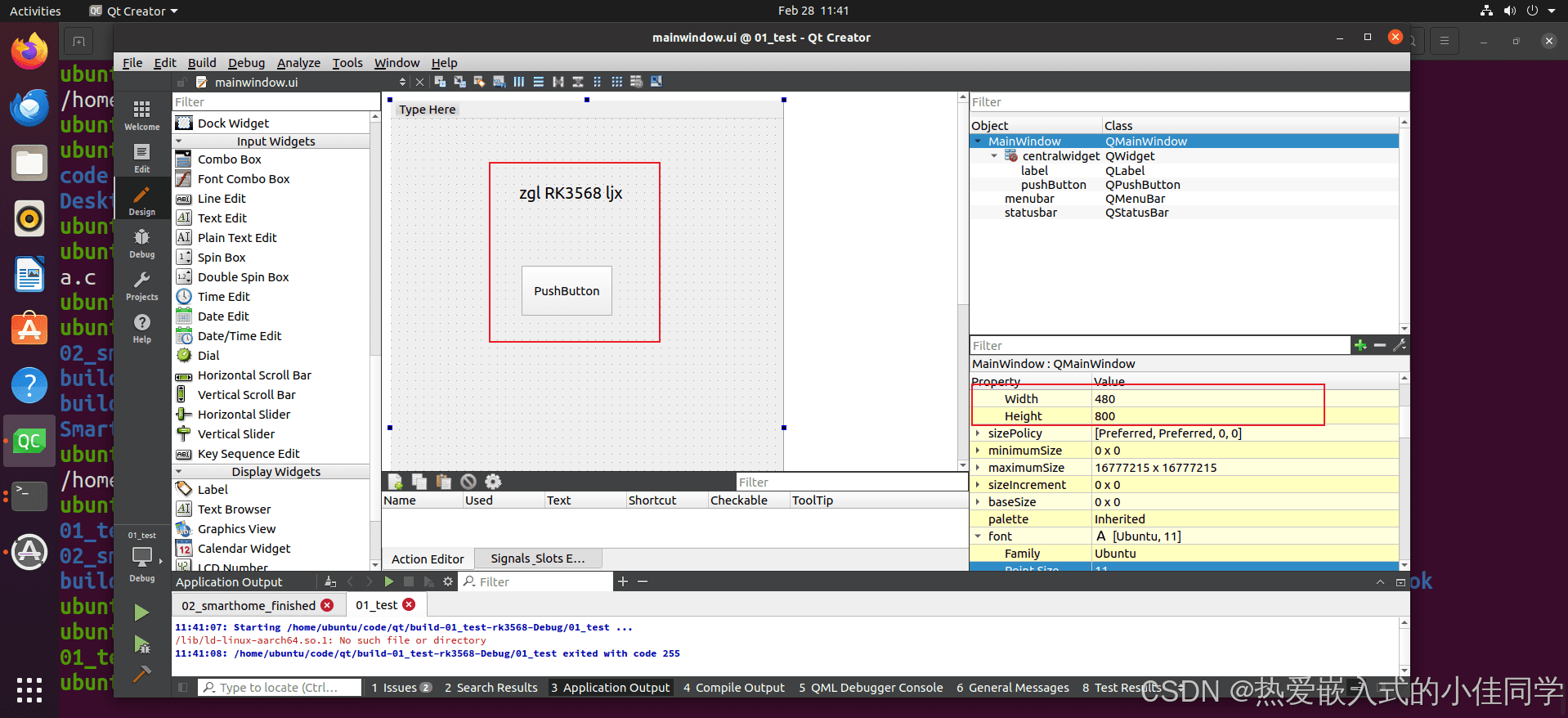

雙擊左側的 Forms 里的 mainwindow.ui 文件，打開 Design 視圖。
然后如下圖所示，從左側Display Widgets 欄目下，拖動 Label 和 PushPutton到中間的區域。
最后雙擊中間區域的Label還有Push Button 修改內容如下圖：

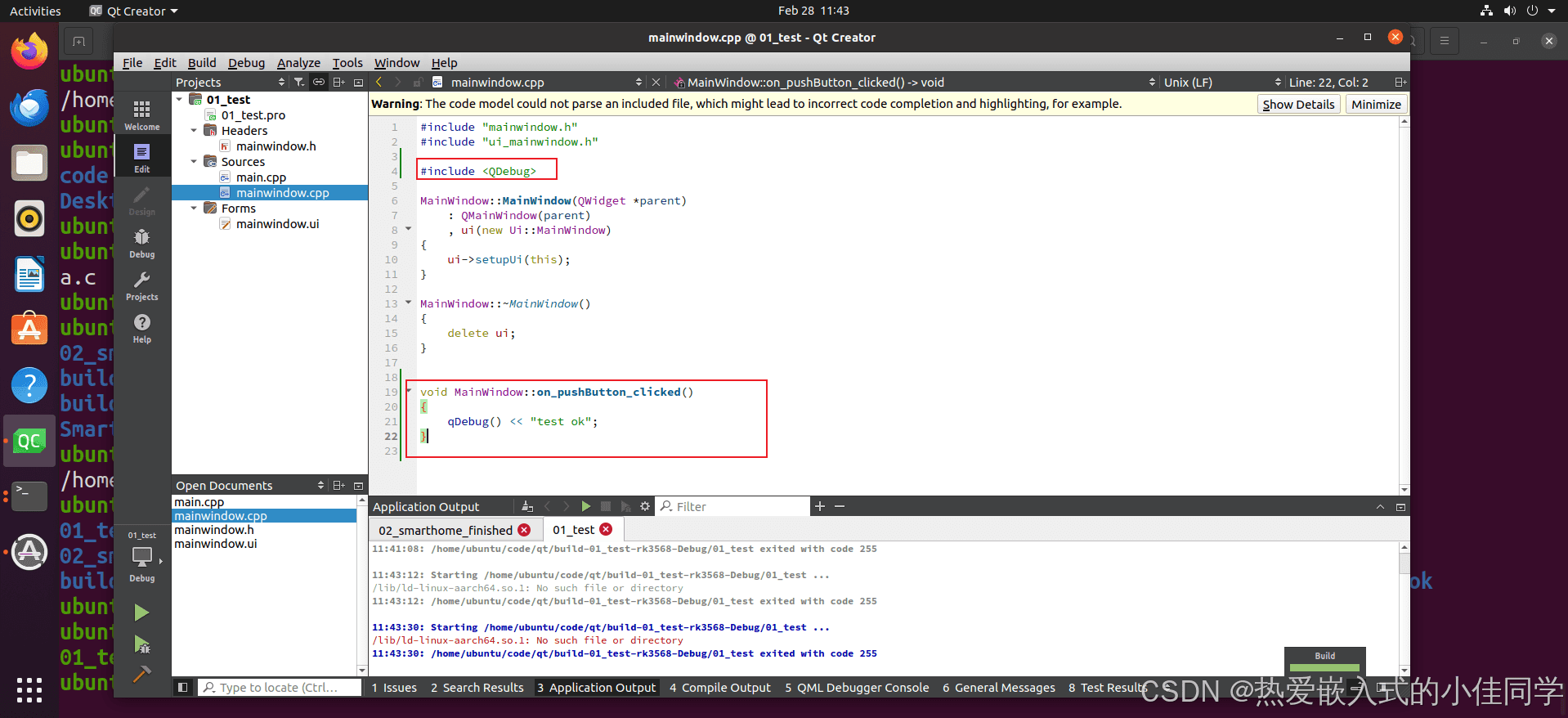

第2步 添加測試代碼：
第3步 構建：

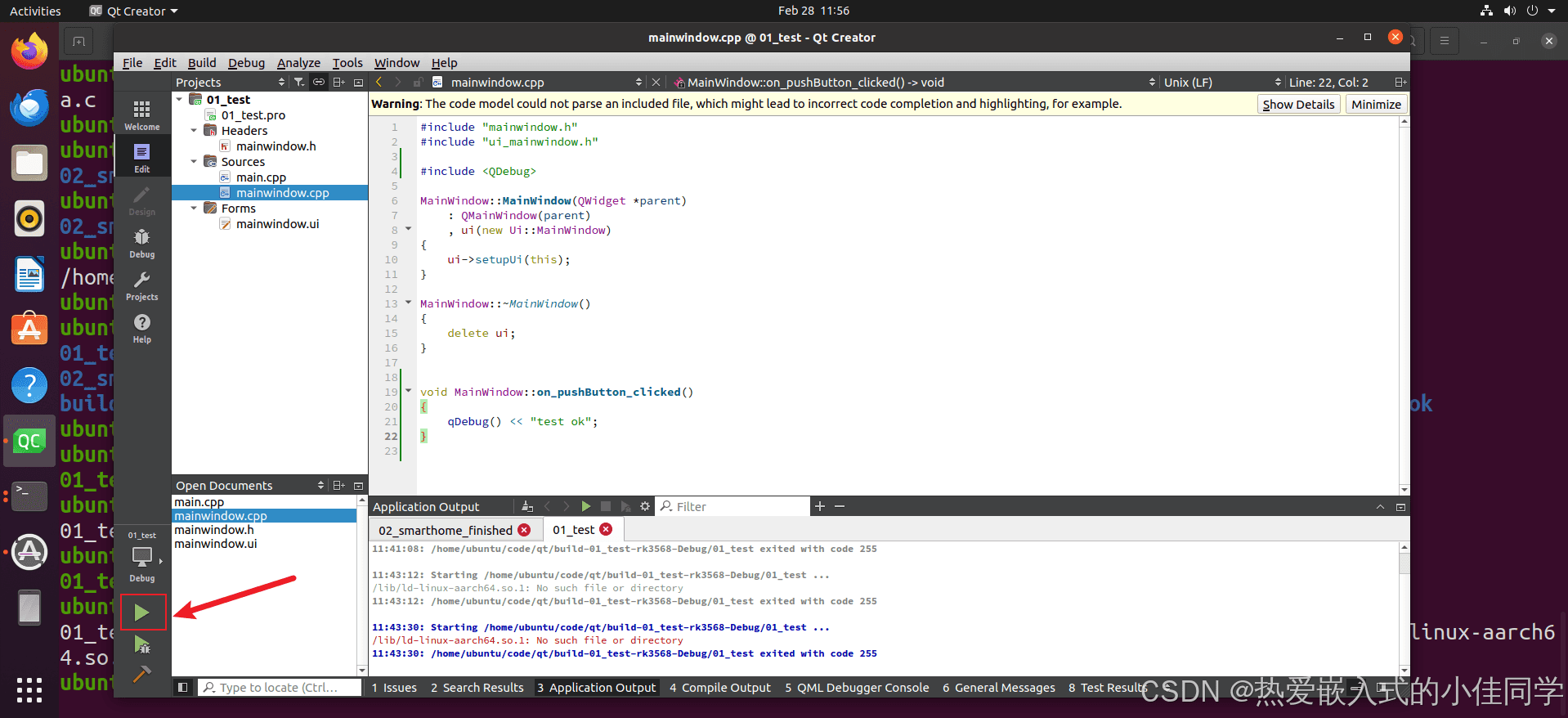

點擊左下角綠色按鈕：
第4步 查看構建結果：

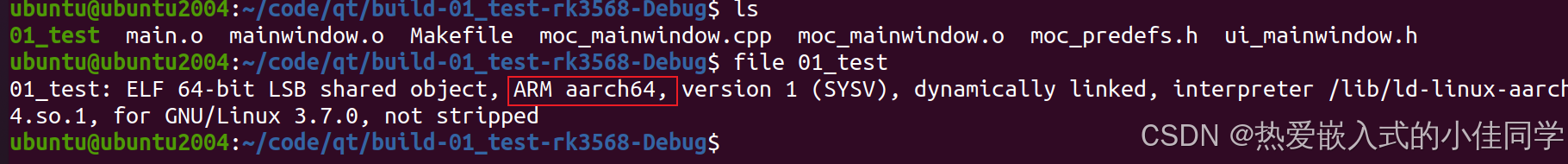

01_test 項目構建成功后，可以使用 file 命令查看該 APP 是否被編譯為 ARM 架構：
五、在開發板上運行QT程序
1. 在ubuntu下使用ADB
ADB，全稱為 Android Debug Bridge，是一個用于與安卓設備進行通信和調試的命令行工具，但現在不僅僅是安卓設備，在嵌入式開發中，很多 Linux 設備也同樣支持 adb 調試，例如 Rockchip 平臺。可以使用這個工具在Ubuntu上登錄終端，也可以在Windows上登錄終端。
在ubuntu使用ADB步驟如下：
1.打開VMware，進入ubuntu系統，點擊虛擬機。

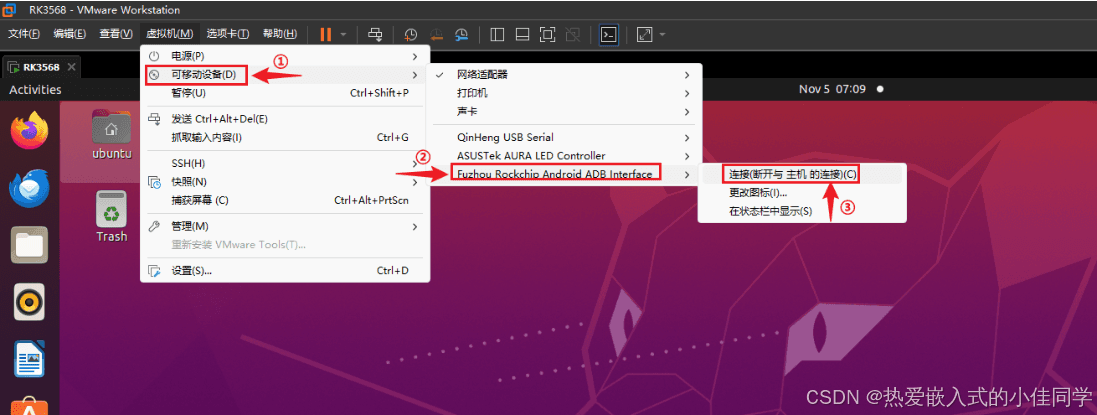

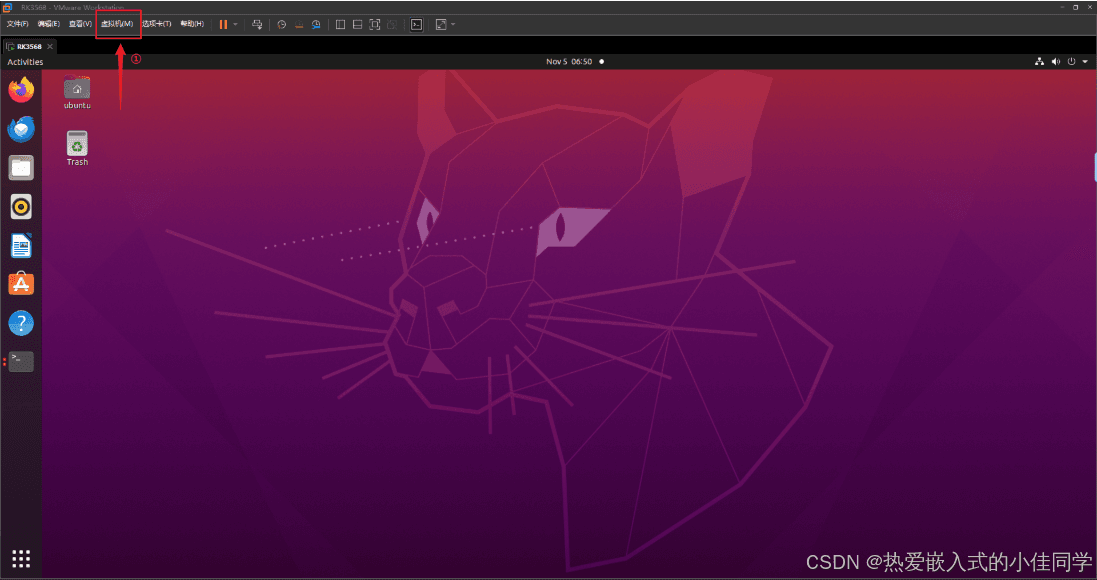

找到開發板的ADB端口，斷開與主機(windows)的連接連接至ubuntu。
下載adb工具：
sudo apt update sudo apt install adb
下載完成后，執行以下指令，查看是否下載成功：
ubuntu@ubuntu2004:~$ adb version Android Debug Bridge version 1.0.39 Version 1:8.1.0+r23-5ubuntu2 Installed as /usr/lib/android-sdk/platform-tools/adb ubuntu@ubuntu2004:~$
使用adb登錄之前，執行以下指令，查看是否能列出開發板設備并且是否可用。
ubuntu@ubuntu2004:~$ adb devices List of devices attached cca7b8659f061daf device ubuntu@ubuntu2004:~$
2. 開發板測試

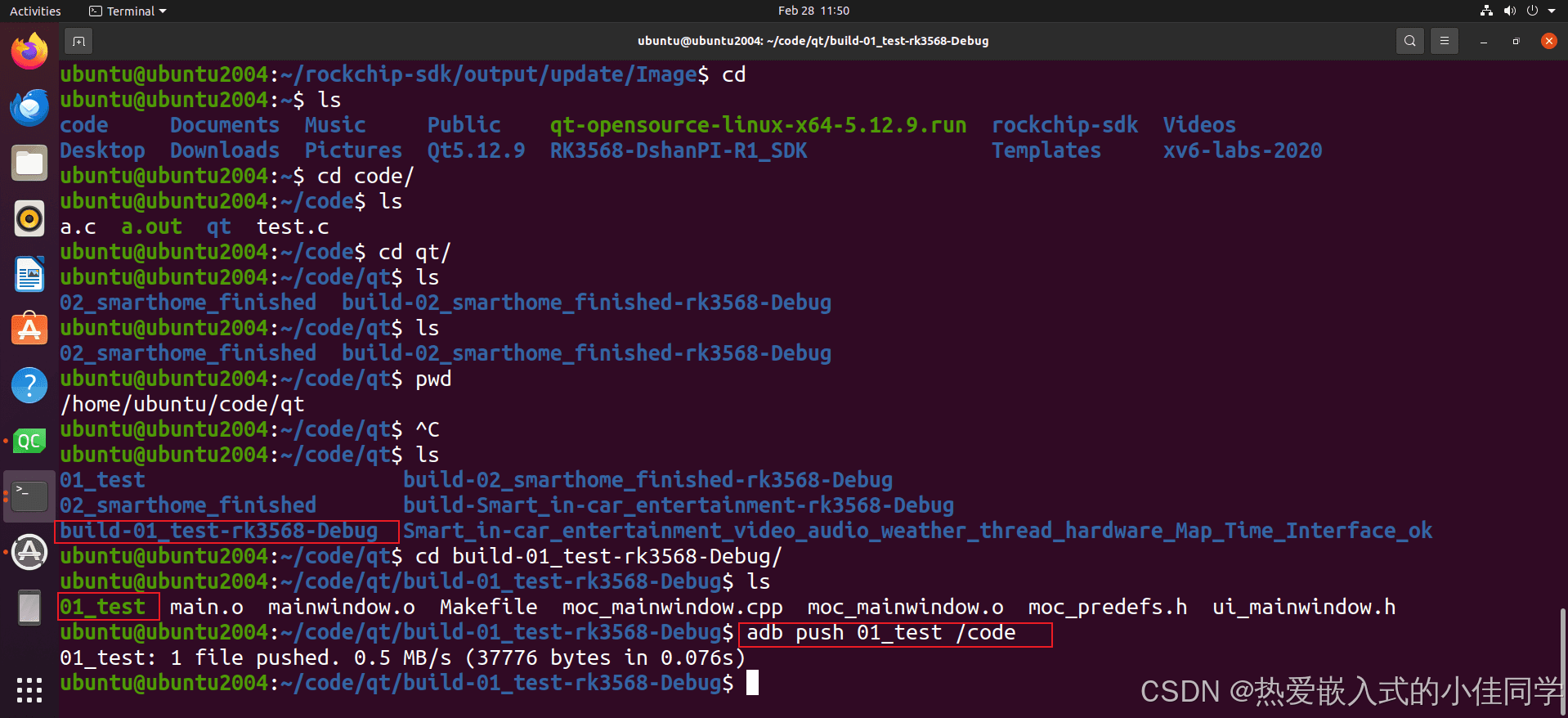

上電開發板，通過adb傳輸QT程序：

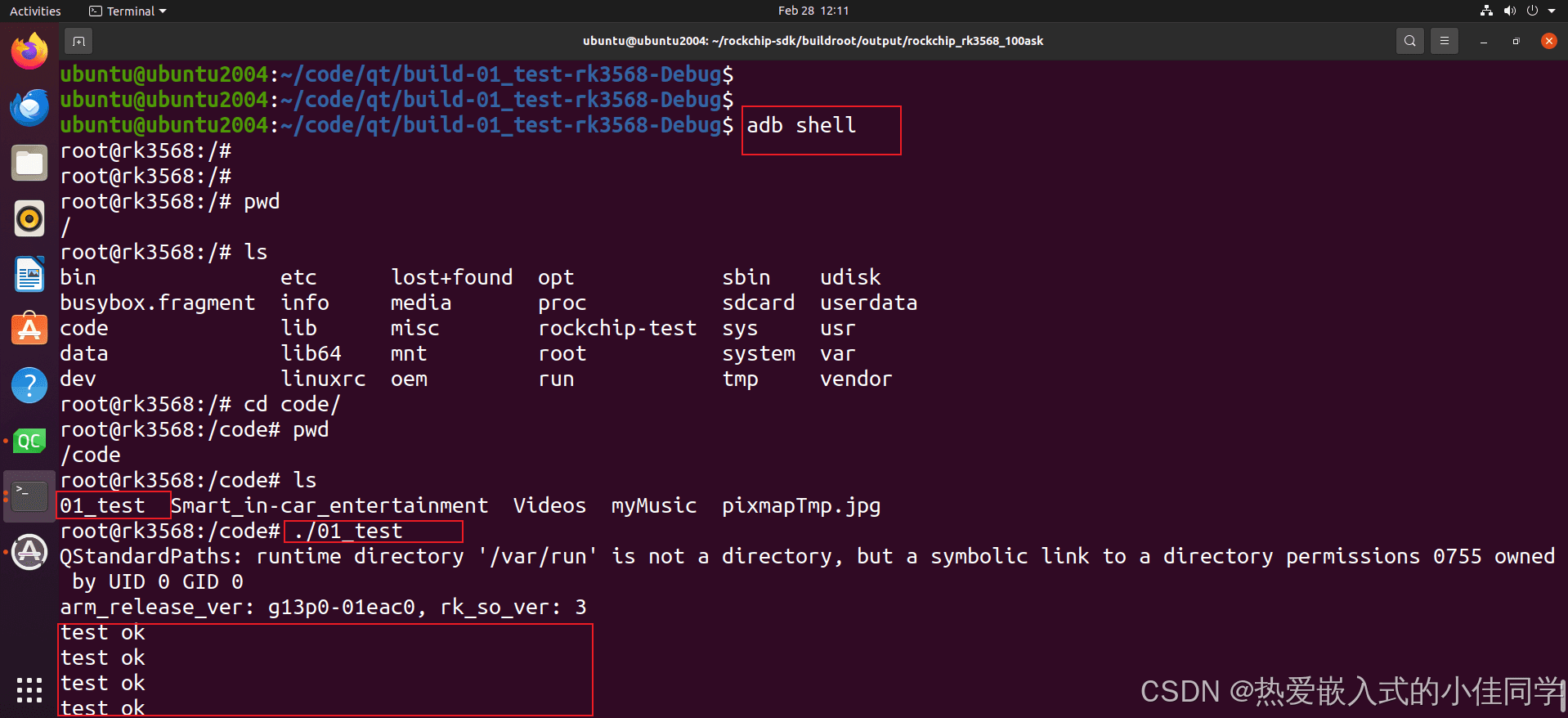

然后執行該文件：點擊按鈕然后顯示文本 test OK
開發板顯示如下：
到此這篇關于QT移植到RK3568開發板的方法步驟的文章就介紹到這了,更多相關QT移植到RK3568開發板內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
