WPF用狀態模式開發截圖功能

更新時間：2025年03月18日 09:36:09 作者：caoruipeng

狀態模式是設計模式中的一種行為設計模式,尤其在游戲中開發中還是比較常見的,本文將通過狀態模式開發一個截圖功能,有需要的小伙伴可以參考下

狀態模式

狀態模式是設計模式中的一種行為設計模式，對很多人來說，這個模式平時可能用不到。但是如果你做游戲開發的話，我相信你應該對這個模式有一個很深刻的理解。狀態模式在游戲中開發中還是比較常見的。狀態模式將狀態的行為封裝在獨立的狀態類中，使得狀態轉換變得更加清晰和易于管理。這樣的話，對象只負責狀態的切換，不負責具體的行為。

比如射擊類游戲：玩家模式是原地站立狀態，當用戶按下前進的時候，玩家的狀態切換為前進狀態，當按下后退的時候，狀態切換為后退狀態。當按下鼠標左鍵時，玩家進入射擊狀態。對于同一個玩家對象來說，不同的狀態下，都是由不同的行為邏輯。這些邏輯，如果全部都在玩家這個對象類中實現的話，將會非常復雜。狀態模式，就是用來解決這個問題的。

狀態模式的主要組成部分包括：

（1）、上下文（Context）：維護一個具體狀態的實例，這個實例定義了當前的狀態。

（2）、狀態接口（State）：定義了所有具體狀態類的公共接口。

（3）、 具體狀態類（Concrete States）：實現狀態接口，并根據上下文的狀態改變其行為。

下面用C#簡單的寫一個狀態模式的代碼，來實現上面的玩家類。

1、定義狀態接口IPlayerState表示玩家狀態，Handle用于處理不同狀態下玩家的具體行為

public interface IPlayerState
{
    void Handle(PlayerContext context);
}

2、定義具體狀態類：默認站立狀態類：DefaultState 、前進狀態：MoveForwardState 、后退狀態：MoveBackwardState 、射擊狀態：DesignState 、死亡狀態：DeadState

public class DefaultState : IPlayerState
{
    public void Handle(PlayerContext context)
    {
        Console.WriteLine("玩家處于默認站立狀態.");
        // 狀態轉換邏輯
    }
}

public class MoveForwardState : IPlayerState
{
    public void Handle(PlayerContext context)
    {
        Console.WriteLine("玩家正在前進....");
        // 狀態轉換邏輯 這里可以實時渲染玩家位置
    }
}

public class MoveBackwardState : IPlayerState
{
    public void Handle(PlayerContext context)
    {
        Console.WriteLine("玩家正在后退...");
        // 狀態轉換邏輯 這里可以實時渲染玩家位置
    }
}

public class DesignState : IPlayerState
{
    public void Handle(PlayerContext context)
    {
        Console.WriteLine("玩家正在射擊...");
        // 狀態轉換邏輯 這里可以判斷玩家是否擊中對方，更新對方血條和自己血條
    }
}

public class DeadState : IPlayerState
{
    public void Handle(PlayerContext context)
    {
        Console.WriteLine("玩家死亡...");
        // 狀態轉換邏輯 這里可以對本局游戲進行玩家分?jǐn)?shù)結算
    }
}

從上面可以看到，不同的狀態，玩家的邏輯被清晰的描述出來。這樣的話，我們就不用在玩家類Player中，通過if-else切換狀態，實現業務邏輯，結構也會非常清晰。

3、定義上下文類：上下文類中存儲了玩家的當前狀態，并且可以通過上下文切換玩家狀態。這是狀態類中最基本的元素，當然還可以包含其他的狀態數據，比如玩家的實時坐標，玩家的血條信息等等。

public class PlayerContext
{
    private IPlayerState _state;

    public PlayerContext()
    {
        _state = new DefaultState(); // 初始狀態為默認狀態
    }

    public void SetState(IPlayerState state)
    {
        _state = state;
    }

    public void Request()
    {
        _state.Handle(this);
    }
}

4、在對象中，切換狀態，調用對應的狀態類邏輯。當然我們只是在這里手動切換狀態 ，實際開發中，我們一般是監聽鼠標鍵盤事件或者鼠標事件之后切換玩家狀態。

class Program
{
    static void Main(string[] args)
    {
        PlayerContext context = new PlayerContext();

        // 初始狀態為默認狀態
        context.Request();

        // 切換到前進狀態
        context.SetState(new MoveForwardState());
        context.Request();

        // 切換到后退狀態
        context.SetState(new MoveBackwardState());
        context.Request();

        // 切換到設計狀態
        context.SetState(new DesignState());
        context.Request();

        // 切換到死亡狀態
        context.SetState(new DeadState());
        context.Request();
    }
}

基本原理

介紹完?duì)顟B(tài)模式的基本遠離之后，接下來介紹截圖功能的基本原理：通過捕獲屏幕上的特定區域并將其保存為圖像文件，在WPF中，我們可以使用System.Drawing命名空間中的類來實現這一功能。具體步驟如下：

1. 捕獲屏幕區域：使用Graphics.CopyFromScreen方法從屏幕上復制指定區域的像素。

2. 保存圖像：將捕獲的像素?cái)?shù)據保存為位圖（Bitmap）格式。

3. 顯示或處理圖像：將位圖轉換為WPF可以處理的BitmapSource格式，以便在界面上顯示或進一步處理。

我們先來看下如何保存圖像：

public static System.Drawing.Bitmap Snapshot(int x, int y, int width, int height)
{
    System.Drawing.Bitmap bitmap = new System.Drawing.Bitmap(width, height, System.Drawing.Imaging.PixelFormat.Format32bppArgb);
    using (System.Drawing.Graphics graphics = System.Drawing.Graphics.FromImage(bitmap))
    {
        graphics.CopyFromScreen(x, y, 0, 0, new System.Drawing.Size(width, height), System.Drawing.CopyPixelOperation.SourceCopy);
    }
    return bitmap;
}

在截圖過程中，我們使用了狀態模式來管理截圖過程中的不同狀態。

當我們按下快捷鍵的時候，處于默認狀態，具體行為是：將一個WPF窗體背景設置為透明，寬高設置為和屏幕大小一致。

當我們按下鼠標左鍵的時候，處理開始截圖狀態（鼠標左鍵單擊事件），具體行為是：記錄截圖的開始坐標，也就是截圖矩形的左上角坐標。

當按下鼠標開始移動端時候，處于截圖中狀態（鼠標移動事件），具體行為是：不斷記錄截圖的實時坐標，作為截圖區域的右下角坐標，同時用戶選中的區域，背景色要設置成亮色，可以清晰可見。

當放開鼠標的時候，處于截圖結束狀態（鼠標左鍵抬起事件），具體行為是：記錄截圖的終止坐標，也就是截圖舉行的右下角坐標。

當下鼠標移動的時候，處于移動中狀態，已經選好的截圖區域是可以移動的，具體行為是：記錄鼠標移動 偏差，動態設置選中區域的背景色。

當然還有其他的狀態類，就不一一描述了。

首先定義我們的狀態類接口IScreentState ：表示截圖狀態類

public interface IScreentState
{
    void ProcessState(StateContext context);
}

其次定義具體的狀態實現類：StartState、SelectState、SelectingState、SelectedState、MoveState、MovingState、MovedState、EndState總共有8個狀態了，這里我只實現了截圖和移動功能，并沒有實現拖拽功能，如果需要拖拽修改截圖區域大小功能，大家可以自行實現。

public class StartState : IScreentState
{
    public void ProcessState(StateContext context)
    {
        SnapShotWindow win = context._window;
        win.clipRect.Background = new SolidColorBrush((Color)ColorConverter.ConvertFromString("#8000"));
        win.Cursor = Cursors.Arrow;
        win.leftPanel.Width = 0;
        win.topPanel.Height = 0;
        win.rightPanel.Width = 0;
        win.bottomPanel.Height = 0;
    }
}

public class SelectState : IScreentState
{
    public void ProcessState(StateContext context)
    {
        context._startPoint = context._args.GetPosition(context._window);
    }
}

public class SelectingState : IScreentState
{
    public void ProcessState(StateContext context)
    {
        SnapShotWindow win = context._window;
        win.clipRect.Background = Brushes.Transparent;
        context._endPoint = context._args.GetPosition(win);
        win.leftPanel.Width = context._startPoint.X;
        win.topPanel.Height = context._startPoint.Y;
        win.rightPanel.Width = win.ActualWidth - context._endPoint.X;
        win.bottomPanel.Height = win.ActualHeight - context._endPoint.Y;
        win.snapShotInfo.Text = context.GetText();
    }
}

public class SelectedState : IScreentState
{
    public void ProcessState(StateContext context)
    {
        context._endPoint = context._args.GetPosition(context._window);
    }
}

public class MoveState : IScreentState
{
    public void ProcessState(StateContext context)
    {
        SnapShotWindow win = context._window;
        context._mouseDownPosition = context._args.GetPosition(win);
        context._mouseDownMargin = new Thickness(win.leftPanel.ActualWidth, win.topPanel.ActualHeight, win.rightPanel.ActualWidth, win.bottomPanel.Height); ;

        var relativePosition = context._args.GetPosition(win);
        if (relativePosition.X >= 0 && relativePosition.X <= win.clipRect.ActualWidth &&
            relativePosition.Y >= 0 && relativePosition.Y <= win.clipRect.ActualHeight)
        {
            context._allowMove = true;
            win.Cursor = Cursors.SizeAll;
        }
    }
}

public class MovingState : IScreentState
{
    public void ProcessState(StateContext context)
    {
        SnapShotWindow win = context._window;
        win.Cursor = Cursors.SizeAll;
        //todo 隱藏操作按鈕
        var pos = context._args.GetPosition(win);  //拖拽后鼠標的位置
        var dp = pos - context._mouseDownPosition; //鼠標移動的偏移量
        Thickness newThickness = new Thickness(context._mouseDownMargin.Left + dp.X,
            context._mouseDownMargin.Top + dp.Y,
            context._mouseDownMargin.Right - dp.X,
            context._mouseDownMargin.Bottom - dp.Y);
        win.leftPanel.Width = newThickness.Left < 0 ? 0 : newThickness.Left;
        win.topPanel.Height = newThickness.Top < 0 ? 0 : newThickness.Top;
        win.rightPanel.Width = newThickness.Right < 0 ? 0 : newThickness.Right;
        win.bottomPanel.Height = newThickness.Bottom < 0 ? 0 : newThickness.Bottom;
        win.snapShotInfo.Text = context.GetText();
    }
}

public class MovedState : IScreentState
{
    public void ProcessState(StateContext context)
    {
        //todo 顯示操作按鈕
    }
}

public class EndState : IScreentState
{
    public void ProcessState(StateContext context)
    {
    }
}

最后是狀態上下文類：

public class StateContext
{
    public IScreentState _currentState;

    public SnapShotWindow _window;
    public MouseEventArgs _args;
    //框選開始坐標
    public Point _startPoint;
    //框選結束坐標
    public Point _endPoint;
    //目前狀態
    public ScreenState _state;
    //開始拖拽時,鼠標按下的位置
    public Point _mouseDownPosition;
    //開始拖拽時,鼠標按下控件的Margin
    public Thickness _mouseDownMargin;
    public bool _allowMove = false;

    private readonly IScreentState _startState;
    private readonly IScreentState _selectState;
    private readonly IScreentState _selectingState;
    private readonly IScreentState _selectedState;
    private readonly IScreentState _moveState;
    private readonly IScreentState _movingState;
    private readonly IScreentState _movedState;
    private readonly IScreentState _endState;

    public StateContext(SnapShotWindow window)
    {
        _window = window;
        _startState = new StartState();
        _selectState = new SelectState();
        _selectingState = new SelectingState();
        _selectedState = new SelectedState();
        _moveState = new MoveState();
        _movingState = new MovingState();
        _movedState = new MovedState();
        _endState = new EndState();

        _state = ScreenState.Start;
        _currentState = _startState;
        SetNewState(_state);
    }

    public void SetNewState(ScreenState state)
    {
        _state = state;
        switch (state)
        {
            case ScreenState.Start:
                _currentState = _startState;
                break;
            case ScreenState.Select:
                _currentState = _selectState;
                break;
            case ScreenState.Selecting:
                _currentState = _selectingState;
                break;
            case ScreenState.Selected:
                _currentState = _selectedState;
                break;
            case ScreenState.Move:
                _currentState = _moveState;
                break;
            case ScreenState.Moving:
                _currentState = _movingState;
                break;
            case ScreenState.Moved:
                _currentState = _movedState;
                break;
            case ScreenState.End:
                _currentState = _endState;
                break;
        }
        _currentState.ProcessState(this);
    }

    public void SetNewState(ScreenState state, MouseEventArgs args)
    {
        _args = args;
        var point = args.GetPosition(_window);
        SetNewState(state);
    }

    public string GetText(double offsetX = 0, double offsetY = 0)
    {
        Point leftTop = _window.clipRect.PointToScreen(new Point(0, 0));
        Point rightBottom = _window.clipRect.PointToScreen(new Point(_window.clipRect.ActualWidth, _window.clipRect.ActualHeight));

        double width = Math.Round(Math.Abs(rightBottom.X - leftTop.X) + offsetX);
        double height = Math.Round(Math.Abs(rightBottom.Y - leftTop.Y) + offsetY);

        return $"{leftTop}    {width}×{height}";
    }

    public bool IsInClipRect(Point point)
    {
        var relativePosition = point;
        if (relativePosition.X >= 0 && relativePosition.X <= _window.clipRect.ActualWidth &&
            relativePosition.Y >= 0 && relativePosition.Y <= _window.clipRect.ActualHeight)
        {
            return true;
        }
        return false;
    }
}

兩外XAML主界面的布局，就不給大家貼出來，源代碼已經上傳到github：https://github.com/caoruipeng123/ScreenApp

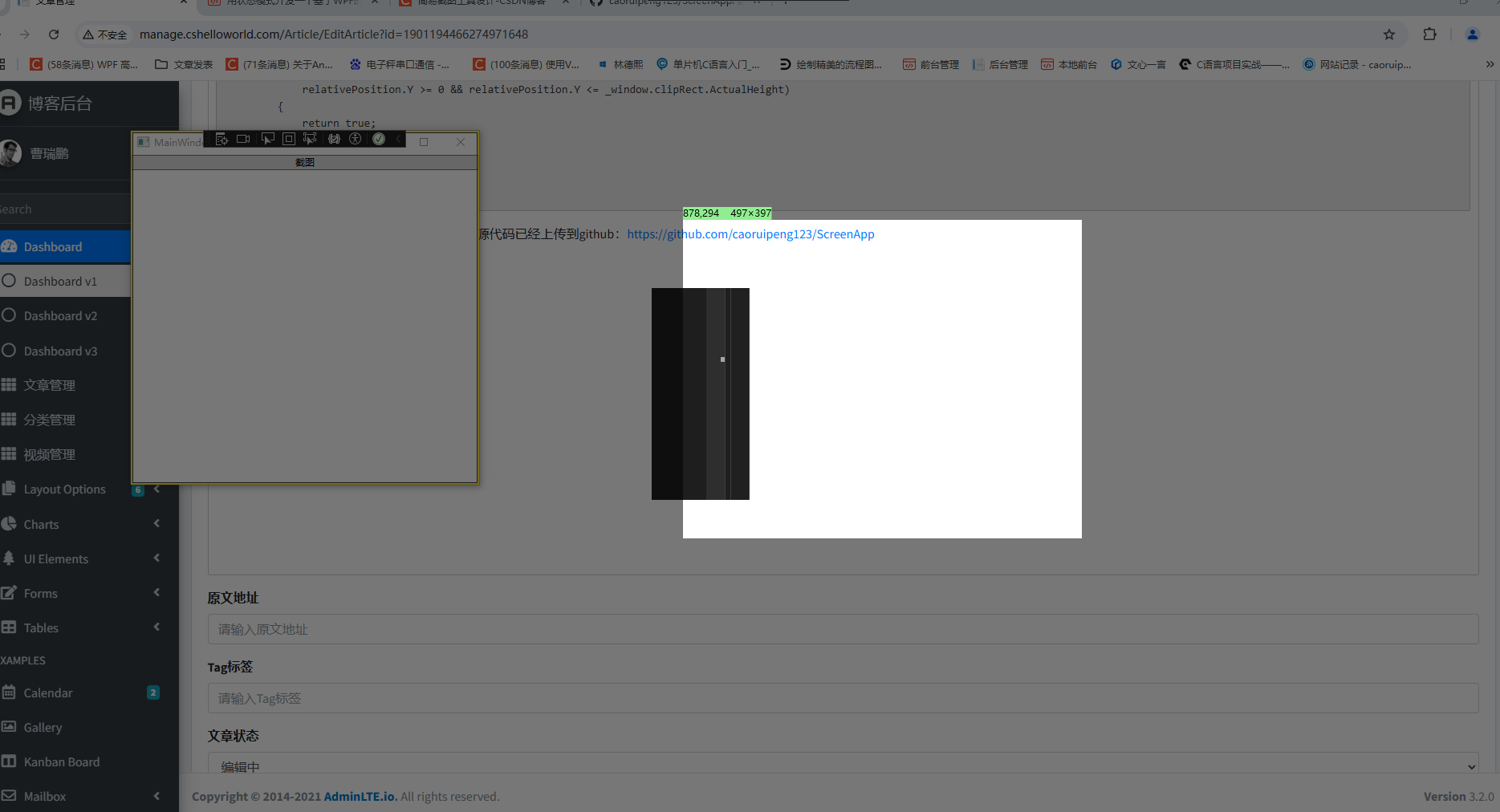

運行效果

接下來看下實際的運行效果：進入截圖頁面之后，單擊鼠標坐標開始框選截圖區域，雙擊鼠標左鍵，可以結束截圖，并且圖片會設置到操作系統的粘貼板上，你可以把圖片粘貼到任何位置。
