SpringBoot制作Docker鏡像接入SkyWalking的詳細過程
一、前言
隨著微服務開發模式越來越成熟,微服務的健康檢查、服務鏈接追蹤也成為很多顯示運行的項目必須要考慮的事項。微服務鏈路追蹤在一些大的服務平臺中起著非常重要的作用,不僅可以監控各個服務的健康狀況,也可以協助開發、測試、運維等人員快速排查、分析和定位線上問題,同時也可以監控服務運行過程中各個服務之間的調用情況,性能瓶頸點的定位等,可以說基本涵蓋了服務運行過程中的各項重要指標的可視化,在以springboot為技術框架的微服務生態中,skywalking是一個很好的鏈路追蹤組件,在很多項目中發揮過重要的用場,本文以SpringBoot為例,探討如何在微服務進行容器化之后接入skywalking。
二、SkyWalking介紹
2.1 SkyWalking是什么

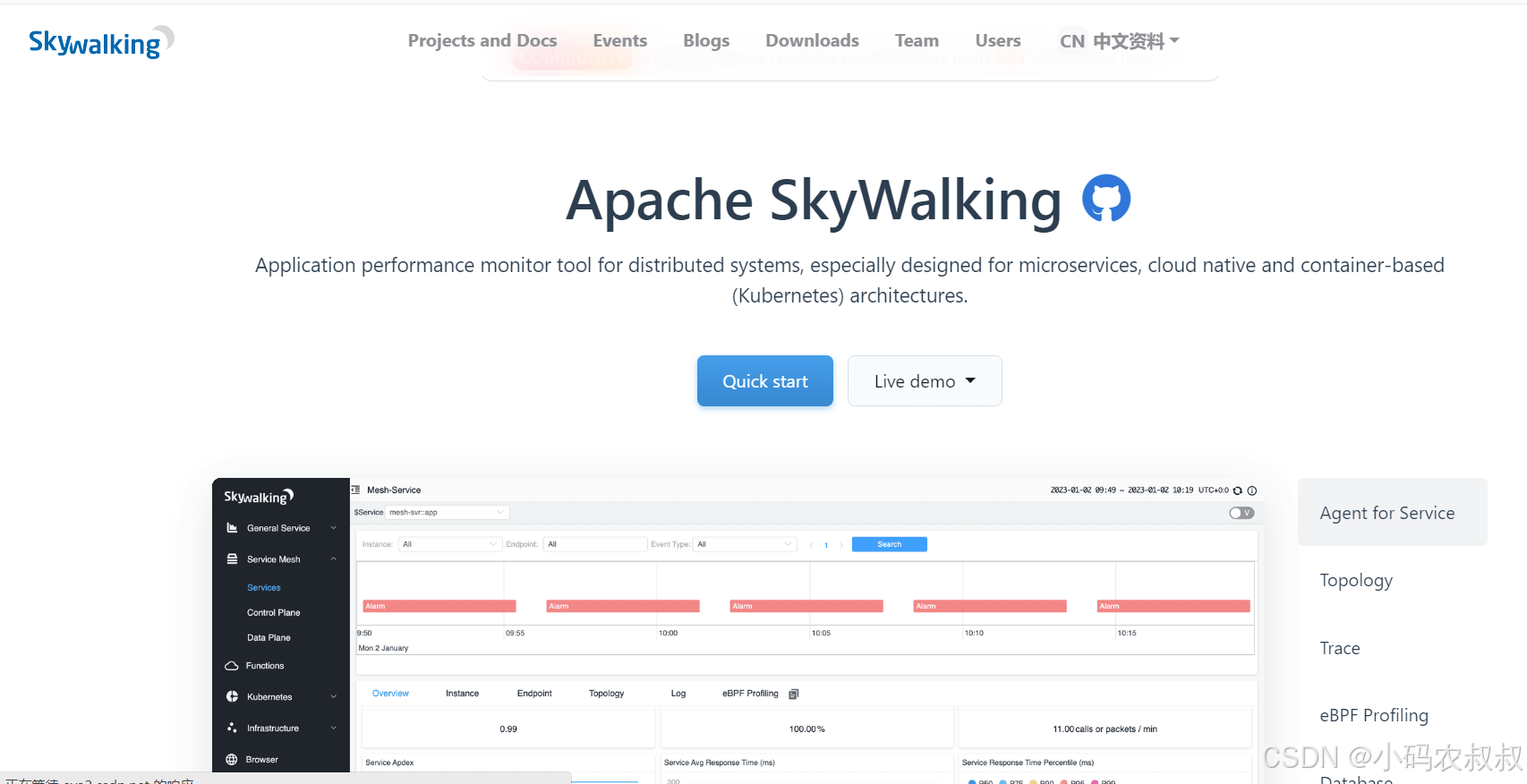

SkyWalking是一個開源的可觀測平臺,用于從服務和云原生等基礎設施收集、分析、聚合以及可視化數據。官網地址: Apache SkyWalking
SkyWalking 提供了一種簡便的方式來清晰地觀測分布式系統。相比較zipkin而言,skywalking利用agent字節碼增強技術實現代碼無侵入,通信方式采用GRPC,性能較好,實現方式是java探針,支持告警,支持JVM監控,支持全局調用統計,UI界面更加強大等優點。
2.2 SkyWalking核心功能
SkyWalking 有哪些功能呢?以下列舉其主要的功能點:
- 監控手段豐富,可以通過語言探針和 service mesh 獲得監控是數據;
- 多種類型的語言自動探針,包括 Java,.NET Core 和 Node.JS;
- 輕量高效,無需大數據平臺,和大量的服務器資源;
- 模塊化,UI、存儲、集群管理都有多種機制可選;
- 支持各類告警機制;
- 提供優秀的可視化解決方案,支持各類監控?cái)?shù)據的可視化;
2.3 SkyWalking整體架構

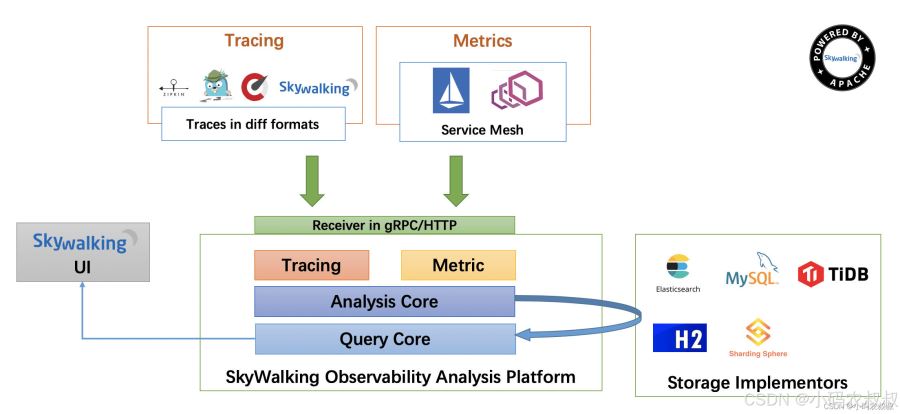

下面是SkyWalking的整體架構圖
從官網提供的Skywalking架構圖來看,分成幾個部分,簡單來說,可以分成下面幾個部分:
- OAP后端
- 負責接收 Agent 發送的 Tracing 和Metric的數據信息,然后進行分析Analysis Core,存儲到外部存儲器 Storage ,最終提供查詢Query 功能
- WEB-UI
- UI負責提供web控制臺,查看鏈路,查看各種指標,性能等
- Agent探針
- Agent負責收集日志數據:Agent以探針的方式,進行請求鏈路的數據采集,并向OAP服務器上報
- Storage存儲
- 數據的存儲層,支持ElasticSearch、Mysql、H2多種方式
2.4 SkyWalking主要工作流程
官網關于SkyWalking的詳細工作流程圖如下

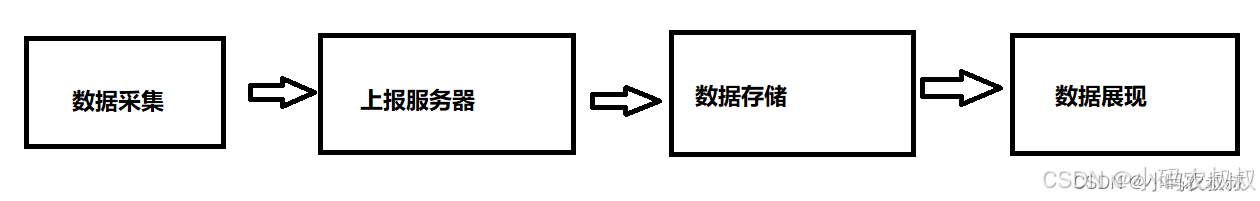

在實際應用中,簡化上面的流程之后其核心工作流程分為下面幾步:
- 數據采集 ,服務通過探針的方式接入數據采集的功能;
- 上報服務器 ,請求鏈路的相關處理行為會上報到OAP服務中;
- 數據存儲 ,進行數據的聚合管理和分析,并存儲在持久層;
- 數據展現 ,通過UI界面進行可視化呈現收集的數據;
三、前置準備

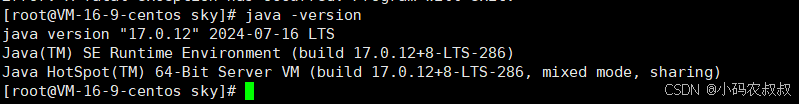

在正式將微服務制作成鏡像并通過docker接入SkyWalking之前,需要做一些前置的準備,參照下面的步驟依次完成。首先確保你后面要使用的服務器的java環境已經準備好。
3.1 搭建SkyWalking服務
3.1.1 下載安裝包

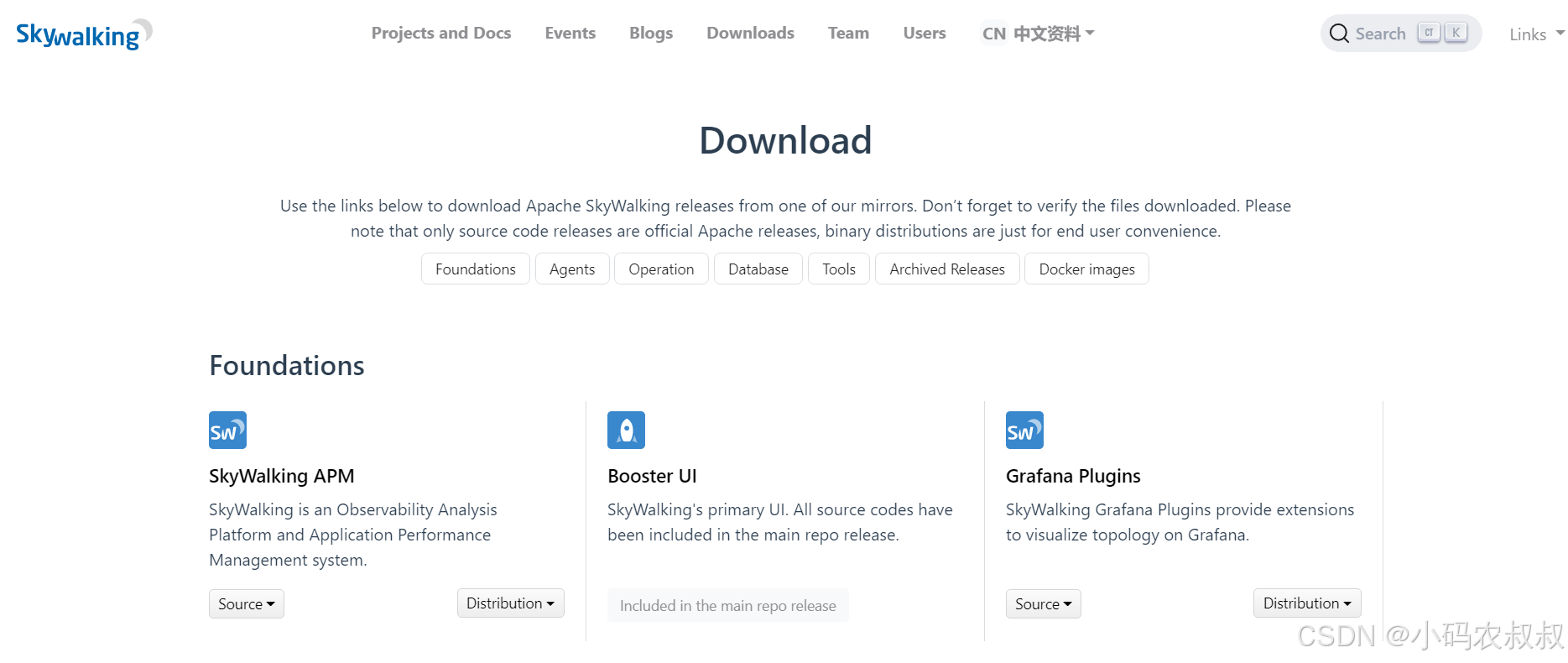

官網安裝包下載地址: Downloads | Apache SkyWalking
下載oap安裝包

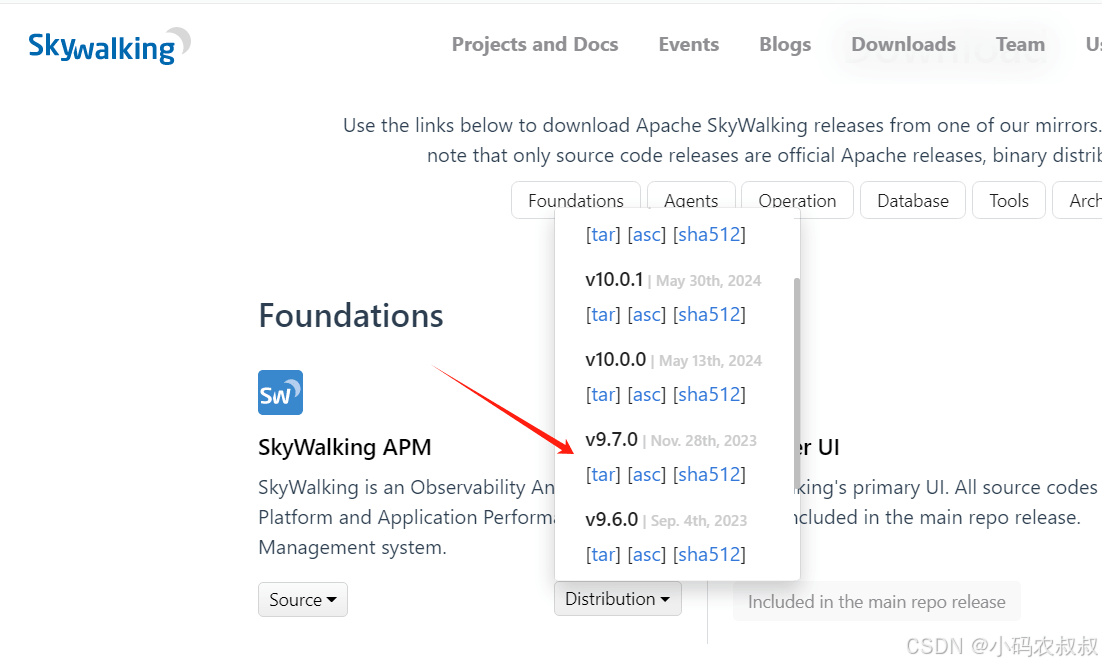

oap即Skywalking服務端,如下進到官網后,選擇下面這里的包,選擇合適的版本進行下載,這里我選擇9.7.0的版本(版本可以自行選擇);
下載Java Agent包
即服務端 agent,用于收集來自客戶端的端點信息和指標信息,然后上報到oap服務端,后續在springboot項目中為了接入skywalking將微服務的指標信息上報到skywalking時,就需要通過該Agent包進行指標收集和上報

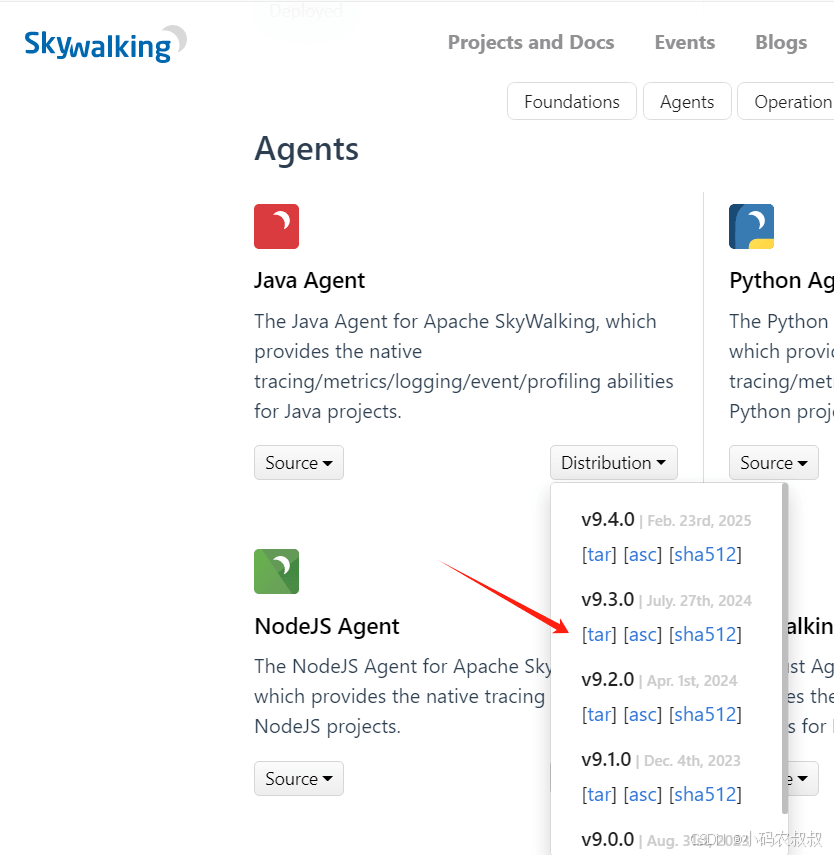

在當前的頁面找到Agents ,然后進行下載
3.1.2 上傳服務器目錄

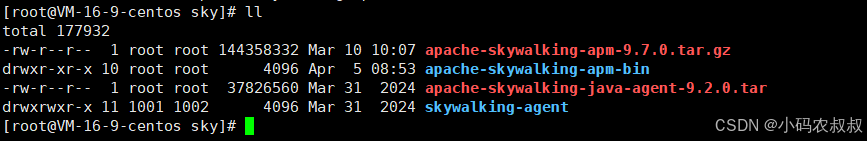

將上面下載的安裝包上傳到服務器指定目錄,并使用下面的命令進行解壓
tar -zxvf apache-skywalking-apm-9.7.0.tar.gz tar -xvf apache-skywalking-java-agent-9.2.0.tar
1.2.
2.1.3 數據庫持久化配置說明
默認情況下,如果只是簡單運行skywalking服務做一下集成測試的話,解壓之后使用內置的腳本即可啟動,而在實際項目中,為了保證運行過程中的數據安全性,需要對skywalking服務的運行數據進行持久化存儲,官方提供了多種存儲方式,比如es,mysql ,pg等,默認不做任何配置的話,數據將存儲在h2內存數據庫中,如果需要配置,進入下面的目錄
cd apache-skywalking-apm-bin/config
1.

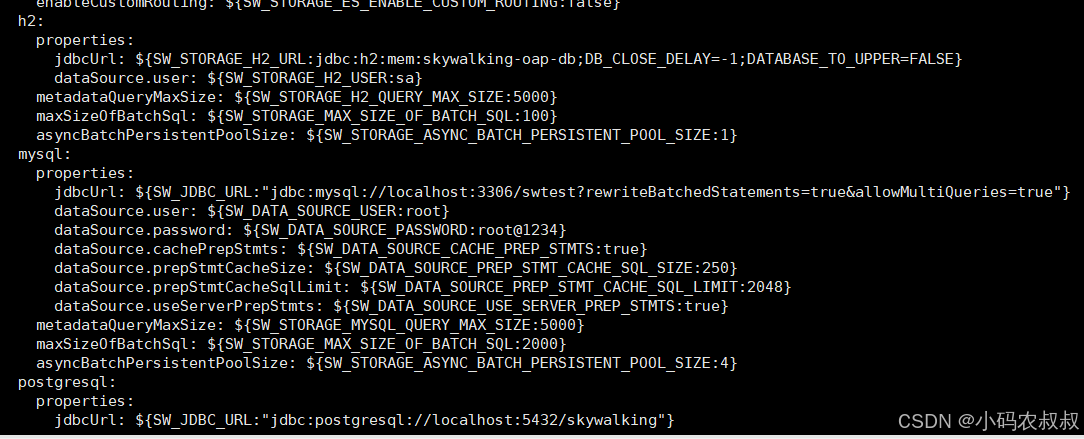

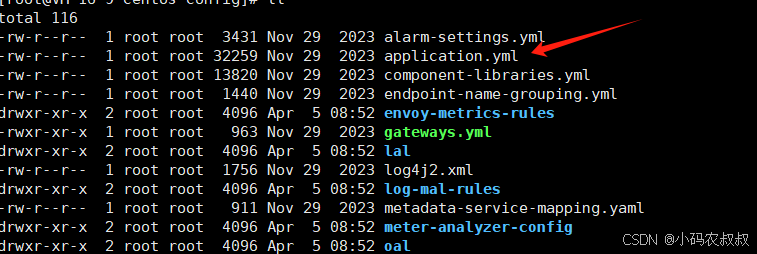

找到: application.yml 這個文件進行配置即可
關于如何接入數據持久化的操作可以參考另一篇文章,有詳細的介紹:【微服務】springboot整合skywalking使用詳解
3.1.4 啟動skywalking服務
使用skywalking的服務,核心需要啟動兩個服務
- oapService.sh,oap的服務啟動腳本
- webappService.sh,web-ui服務啟動腳本

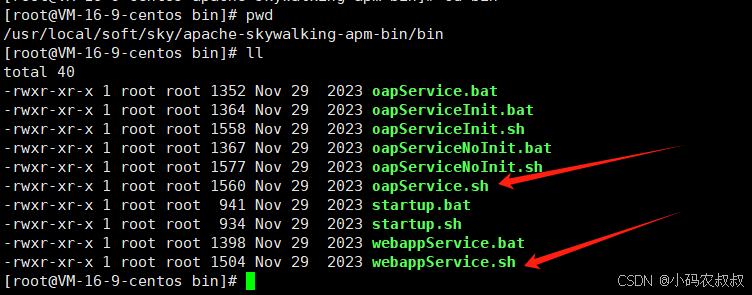

進入服務啟動腳本的目錄,在這個目錄下提供了服務啟動的相關腳本
cd /apache-skywalking-apm-bin/bin
1.
使用下面的命令進行后臺服務啟動
cd /usr/local/soft/sky/apache-skywalking-apm-bin/bin #后臺啟動: ./oapService.sh & ./webappService.sh &

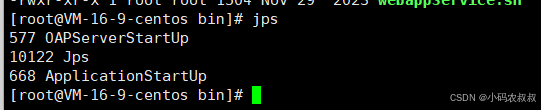

使用jps命令檢查一下是否啟動成功,如果正常啟動,可以看到有兩個Java進程

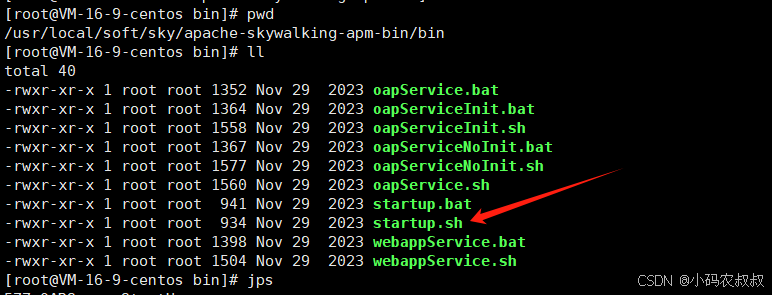

同時,如果你不想分別執行兩個腳本啟動,也可以直接使用目錄下的startup.sh進行啟動,效果是一樣的
服務與端口補充說明:
- skywalking-oap-server:暴露11800和12800兩個端口,分別為收集監控?cái)?shù)據的端口11800和接受前端請求的端口12800,修改端口可以修改config/applicaiton.yml;

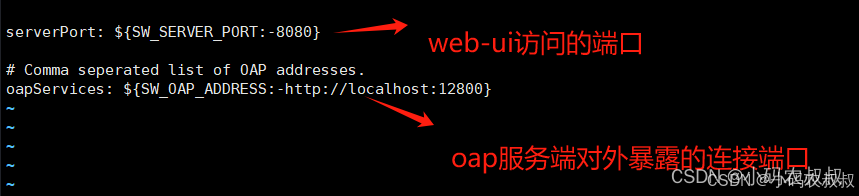

- skywalking-web-ui:服務會占用 8080 端口, 修改端口可以修改webapp/webapp.yml;
3.1.5 訪問控制臺
啟動成功后,可以直接訪問web-ui界面,訪問地址:IP:8080,如果需要修改ui界面的訪問端口,直接修改web-app目錄下的配置文件中的端口即可;
瀏覽器訪問的效果如下:
如果還沒有服務接入進來,頁面上不會展示相關的鏈路追蹤信息,類似于懶加載機制。
3.2 搭建springboot工程
為了接下來對接skywalking,本地需要搭建一個springboot工程,參照下面的步驟快速完成一個工程的搭建和運行。
3.2.1 導入下面的依賴
在pom文件中引入下面的依賴
<parent> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-parent</artifactId> <version>3.2.4</version> <relativePath/> <!-- lookup parent from repository --> </parent> <dependencies> <dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-web</artifactId> </dependency> <dependency> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-starter-test</artifactId> <scope>test</scope> </dependency> </dependencies> <build> <finalName>boot-walking</finalName> <plugins> <plugin> <groupId>org.springframework.boot</groupId> <artifactId>spring-boot-maven-plugin</artifactId> </plugin> </plugins> </build>
3.2.2 配置Dockerfile文件
后續要通過微服務制作成docker鏡像接入skywalking,需要提前先準備一個Dockerfile,用于構建docker鏡像,參考如下:
FROM openjdk:17-jdk-alpine ADD ./boot-walking.jar /app/boot-walking.jar ENTRYPOINT ["java", "-jar", "/app/boot-walking.jar"]
3.2.3 添加測試接口
增加一個測試接口,用于后續測試效果
@RestController public class DockerController { //localhost:8082/index @GetMapping("/index") public String index(){ return "Hello Docker"; } }

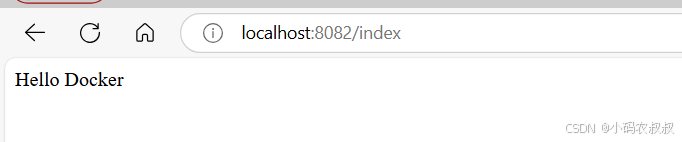

運行項目后測試一下接口,確??梢允褂?/p>
3.3 springboot 接入skywalking

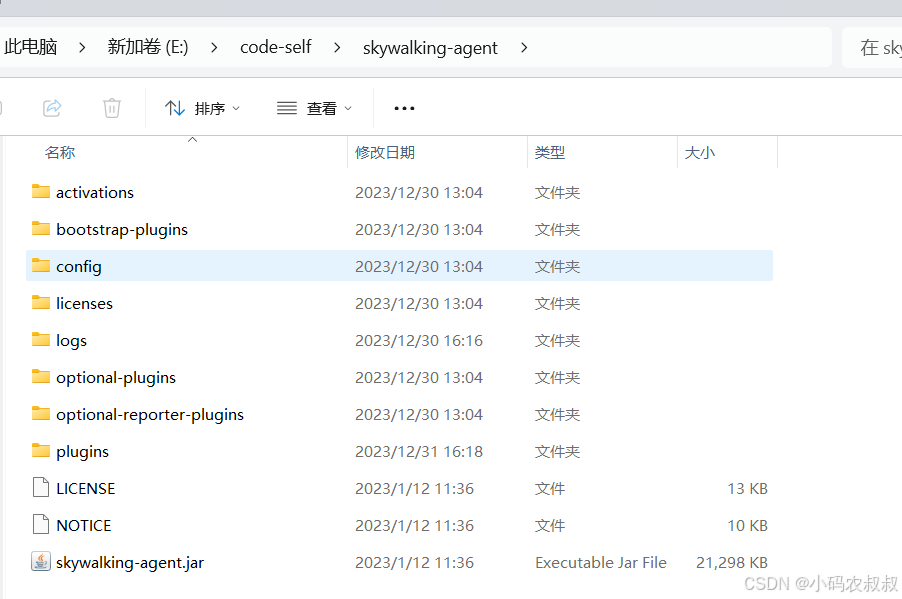

如果是基于springboot 項目接入skywalking,需要在啟動命令中添加相關的參數,首先找到上面下載到本地的Agent包

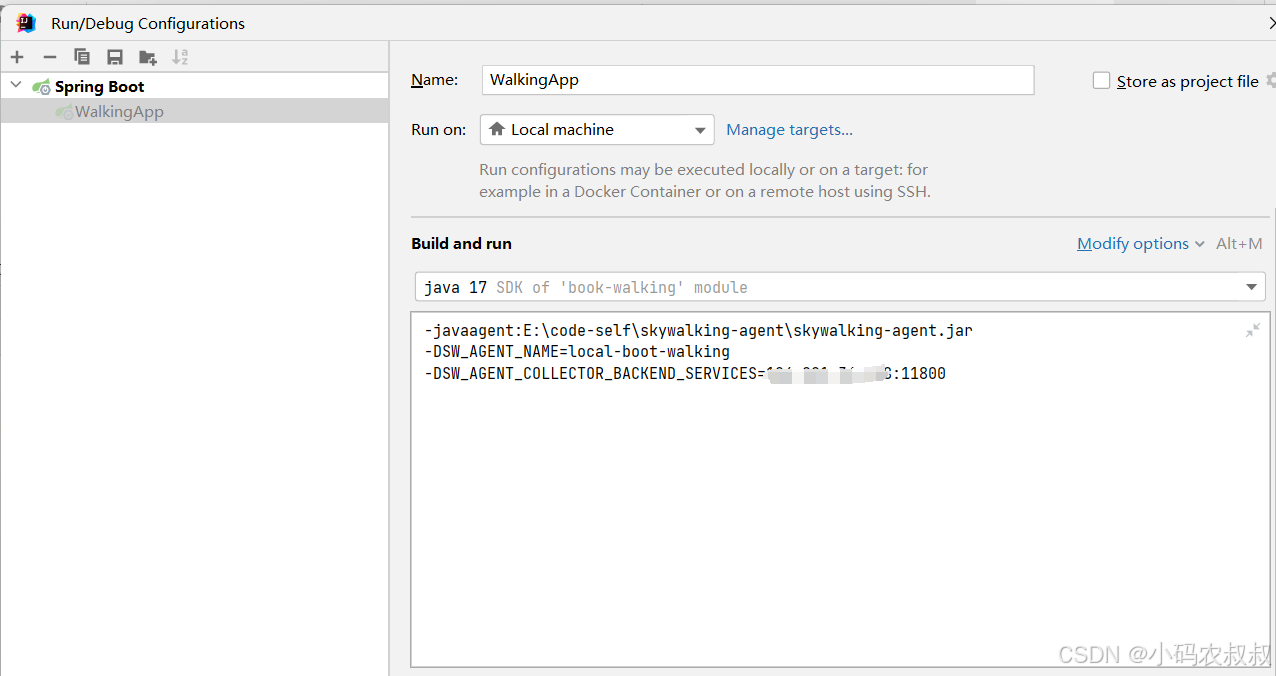

然后再在idea中啟動時配置下面的啟動參數選項
-javaagent:E:\code-self\skywalking-agent\skywalking-agent.jar -DSW_AGENT_NAME=boot-walking -DSW_AGENT_COLLECTOR_BACKEND_SERVICES=服務IP:11800

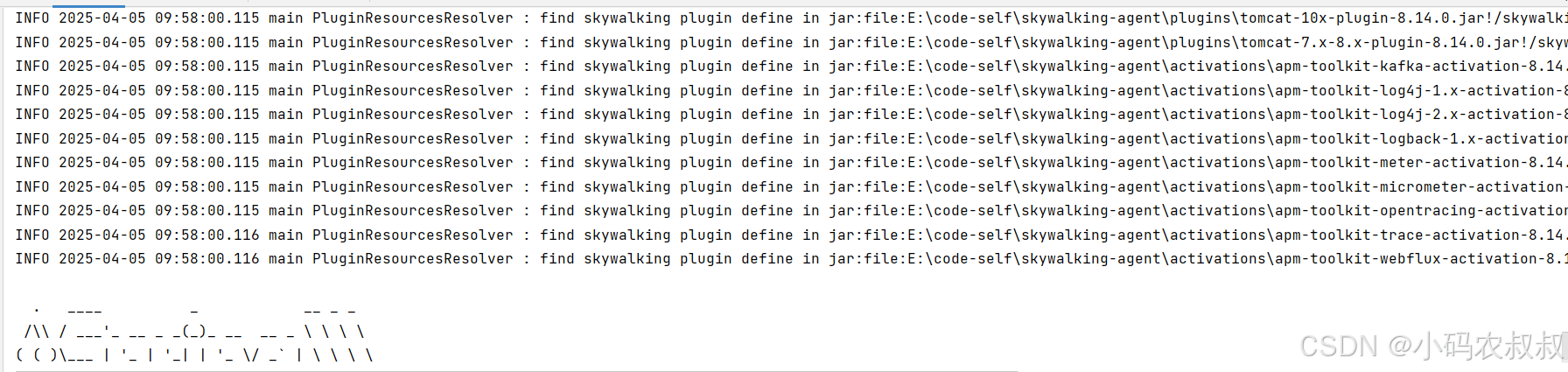

配置完成,再次啟動服務,此時通過控制臺可以看到,加載了很多與skywalking相關的日志內容

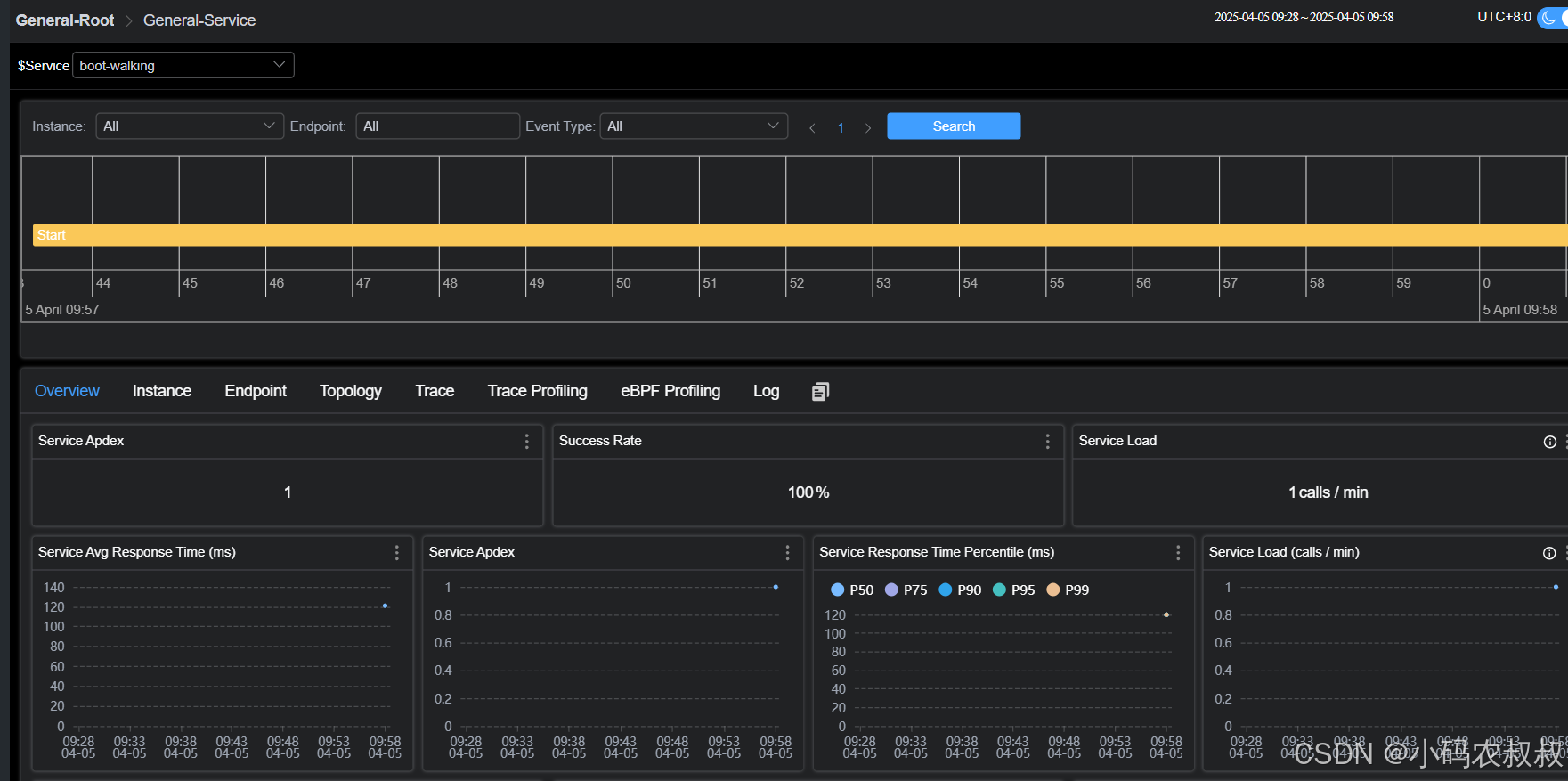

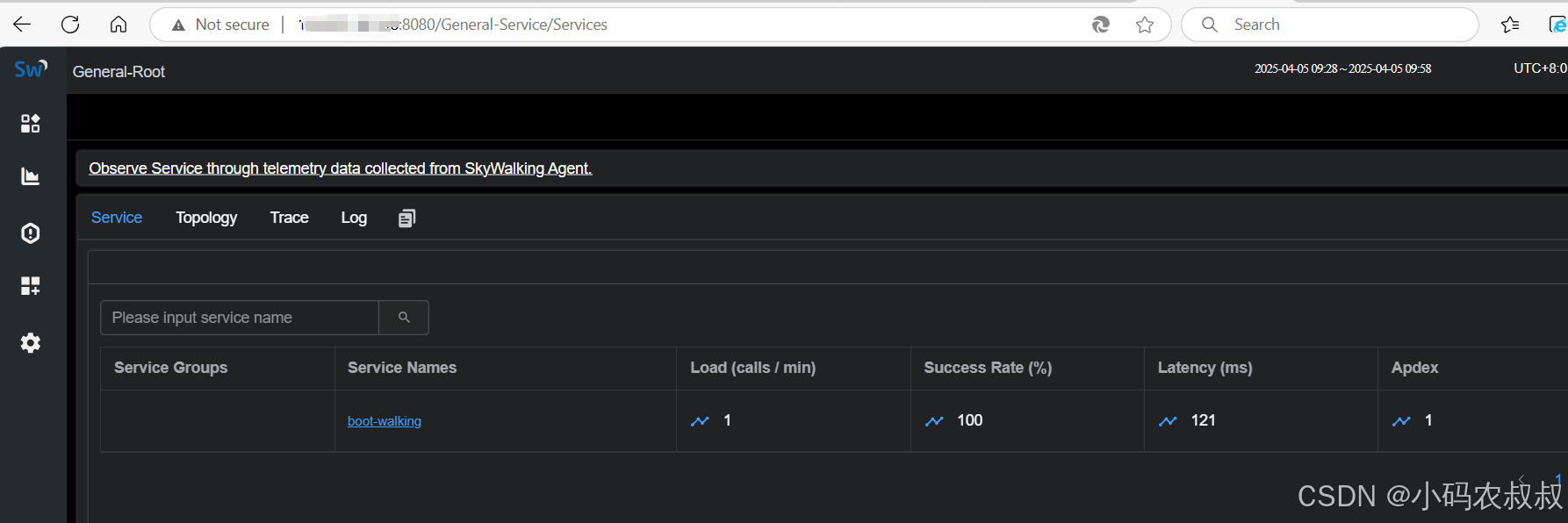

再次訪問一下上面的接口之后,此時再去skywalking控制臺,此時可以發現微服務已經接入進來了
進一步,可以通過服務名稱點進去進一步查看服務里面的相關指標信息
四、springboot 制作docker接入skywalking
通過上面的操作,完成了本地Springboot項目接入skywalking的完整過程,接下來進一步演示如何將springboot工程制作鏡像,并通過docker容器接入skywalking。
4.1 修改Dockerfile文件
在上一步,我們在工程中增加了一個Dockerfile文件,通過這個文件可以制作微服務的鏡像,但是如果需要在docker啟動的時候接入skywalking,還需要增加其他的配置信息,參考下面的配置:
FROM openjdk:17-jdk-alpine COPY ./boot-walking.jar /boot-walking.jar COPY ./skywalking-agent /app/skywalking-agent CMD java -javaagent:/app/skywalking-agent/skywalking-agent.jar \ -DSW_AGENT_NAME=sky-boot=boot-docker-walking \ -DSW_AGENT_COLLECTOR_BACKEND_SERVICES=服務IP:11800 \ -jar /boot-walking.jar
4.2 工程打包上傳服務器

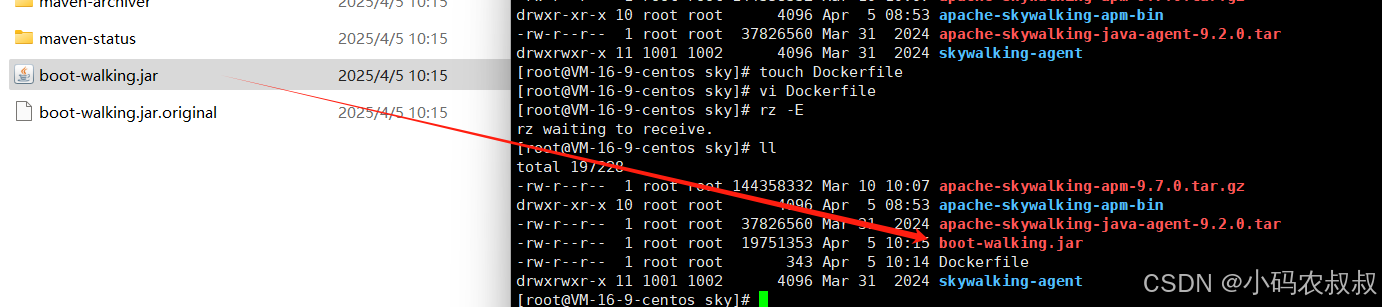

將本地的springboot工程打成jar包并上傳到服務器指定目錄
4.3 制作微服務鏡像
使用下面的命令將微服務jar包制作成docker鏡像
docker build -t boot-walking:1.0 .
1.

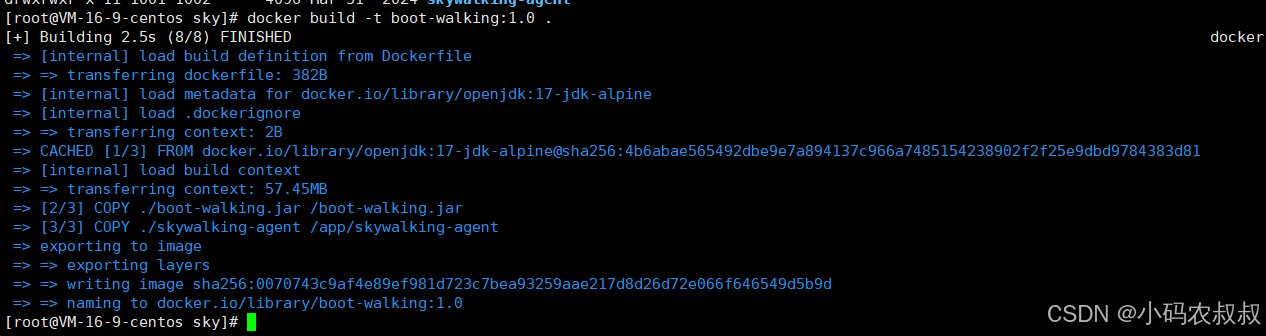

運行上面的命令進行鏡像構建過程

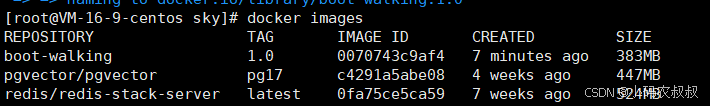

檢查一下鏡像是否構建成功
4.4 啟動服務容器
使用下面的命令啟動docker容器
docker run -d -it -p 8082:8082 --name=boot-walking-1 boot-walking:1.0
1.

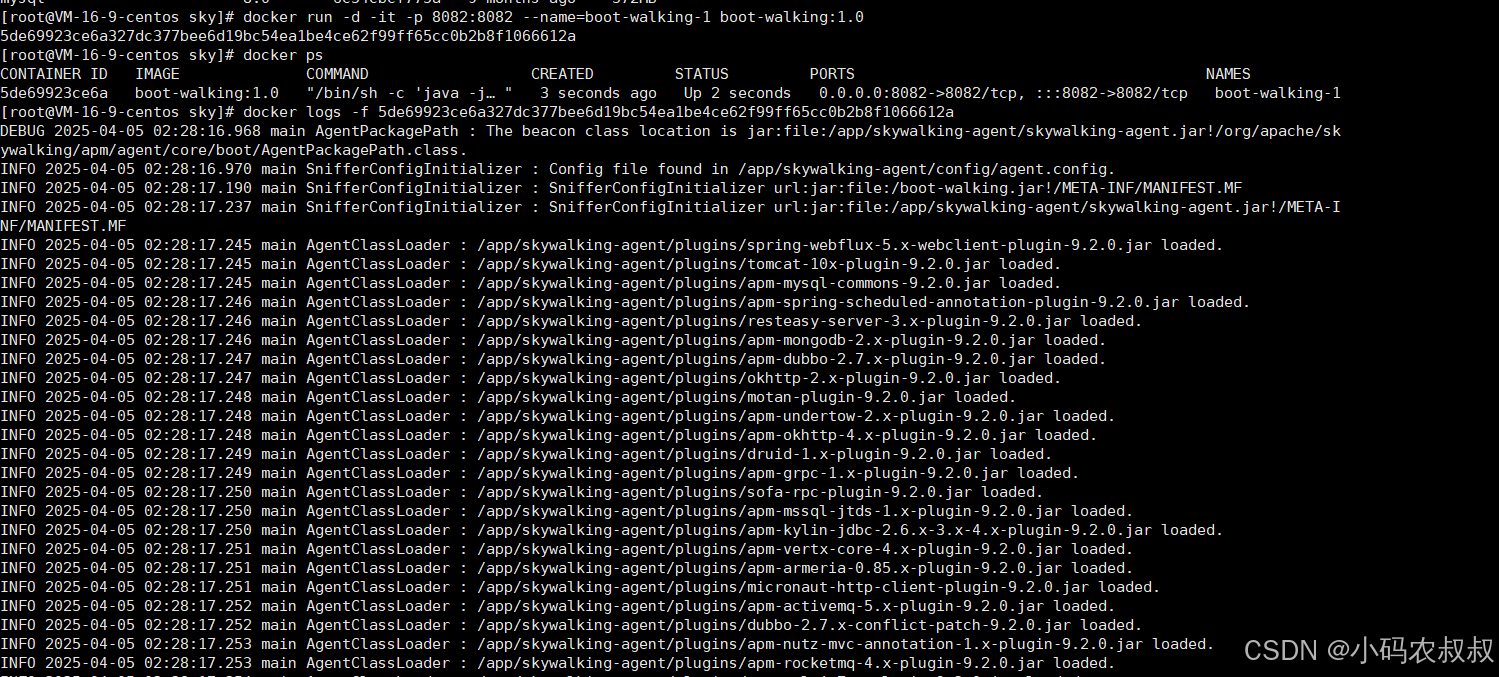

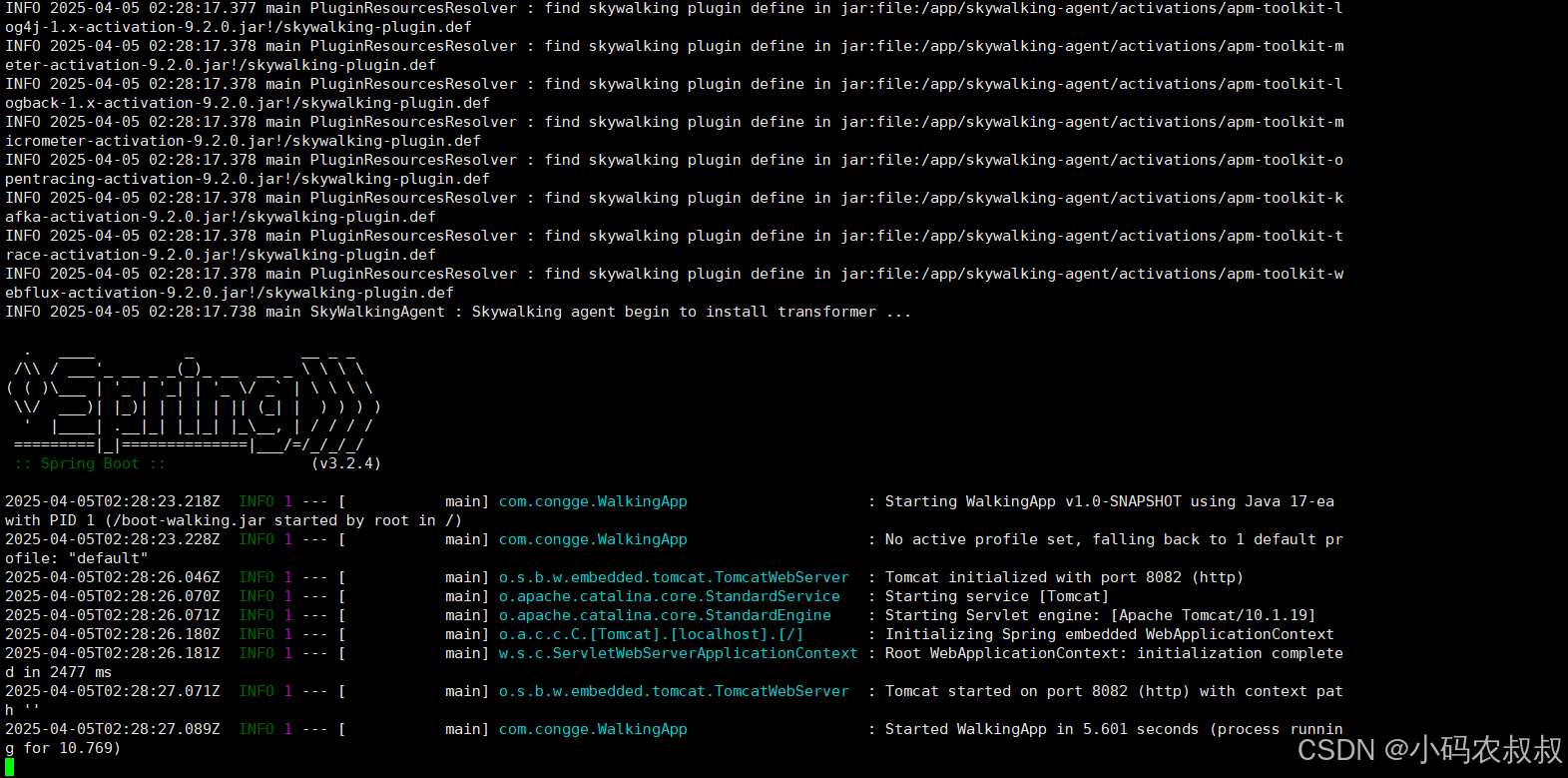

啟動成功后,可以通過docker logs命令進一步檢查下是否正常運行了服務
通過輸出的日志不難看出,與上面springboot接入時啟動類似,在啟動的時候也輸出了很多與skywalking相關的日志。
4.5 檢查是否接入成功

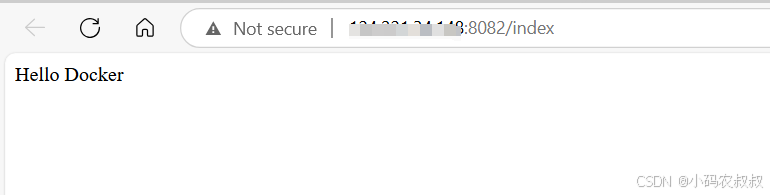

然后訪問下服務器中運行的docker服務接口

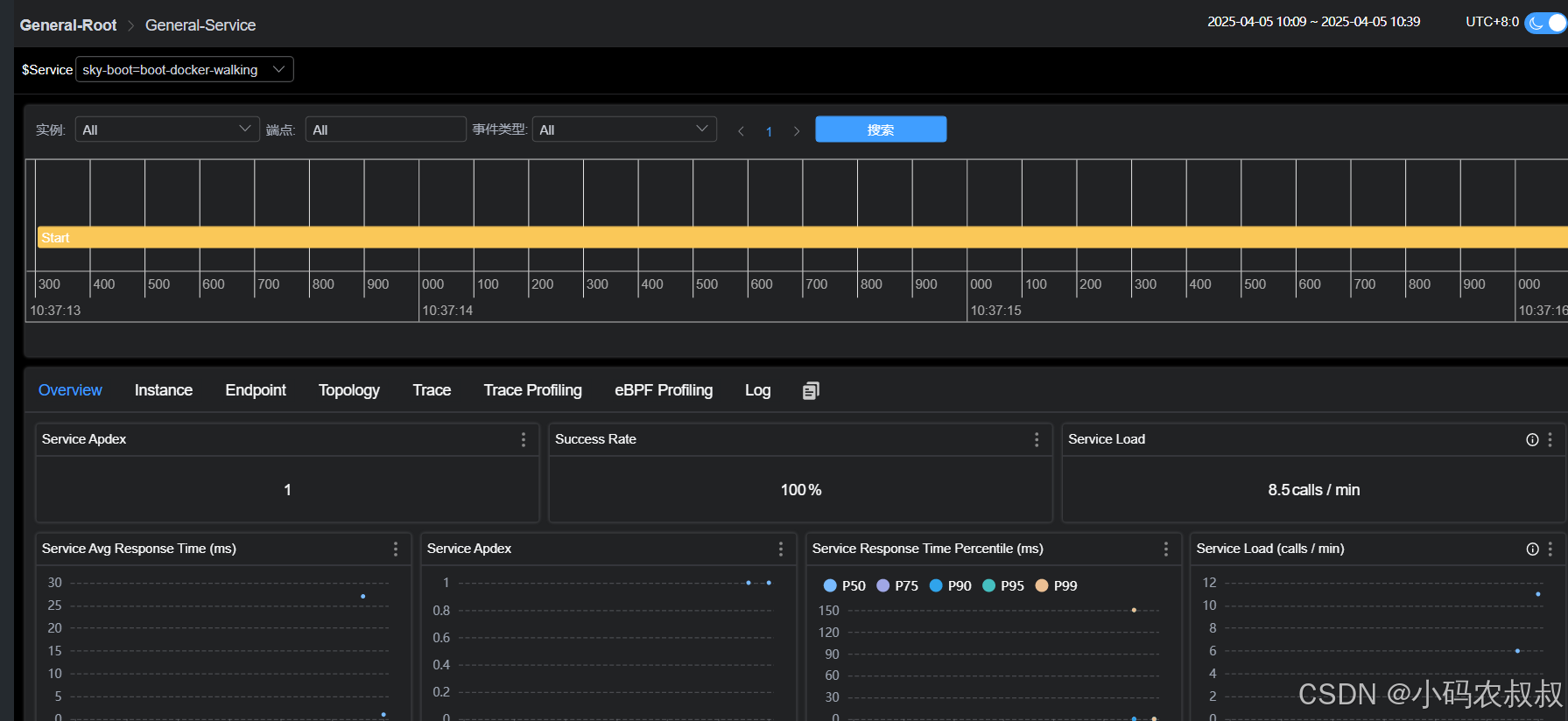

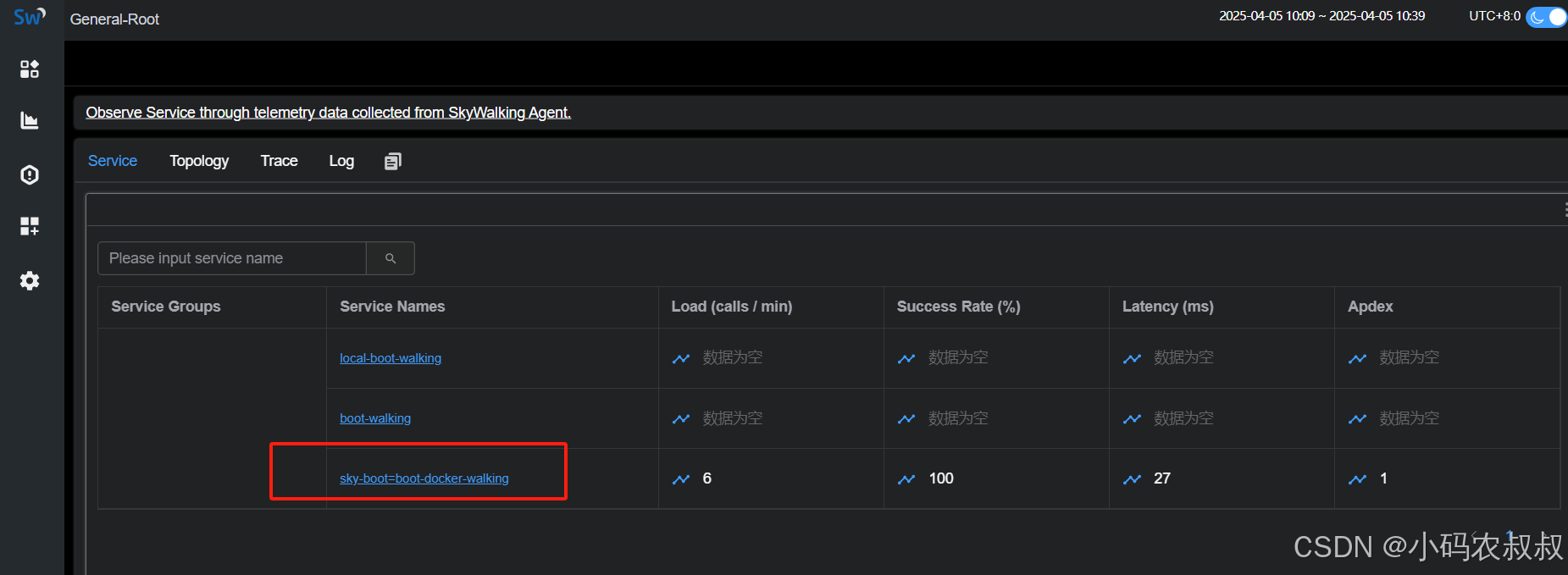

此時再去skywalking控制臺檢查一下,此時已經正常接入進來了
同樣可以點進去進一步查看各項指標信息,比如接口的具體執行情況、耗時、執行的鏈路等信息
五、寫在文末
本文通過實際操作完成了如何基于springboot項目接入skyalking的詳細過程,并進一步將springboot項目制作容器對接skyalking的詳細操作,基于此,有興趣的同學還可以繼續研究和完善,比如如何在skywalking中可視化監控微服務中的日志信息等,希望對看到的同學有用哦,本篇到此結束,感謝觀看。
