java對接?？禂z像頭的完整步驟記錄
現在制造業很多都是用的?？档臄z像頭，作為程序員有時候需要對接?？禂z像頭，實現門禁訪問控制，監控預覽，錄像文件下載等功能。
一、開發環境準備

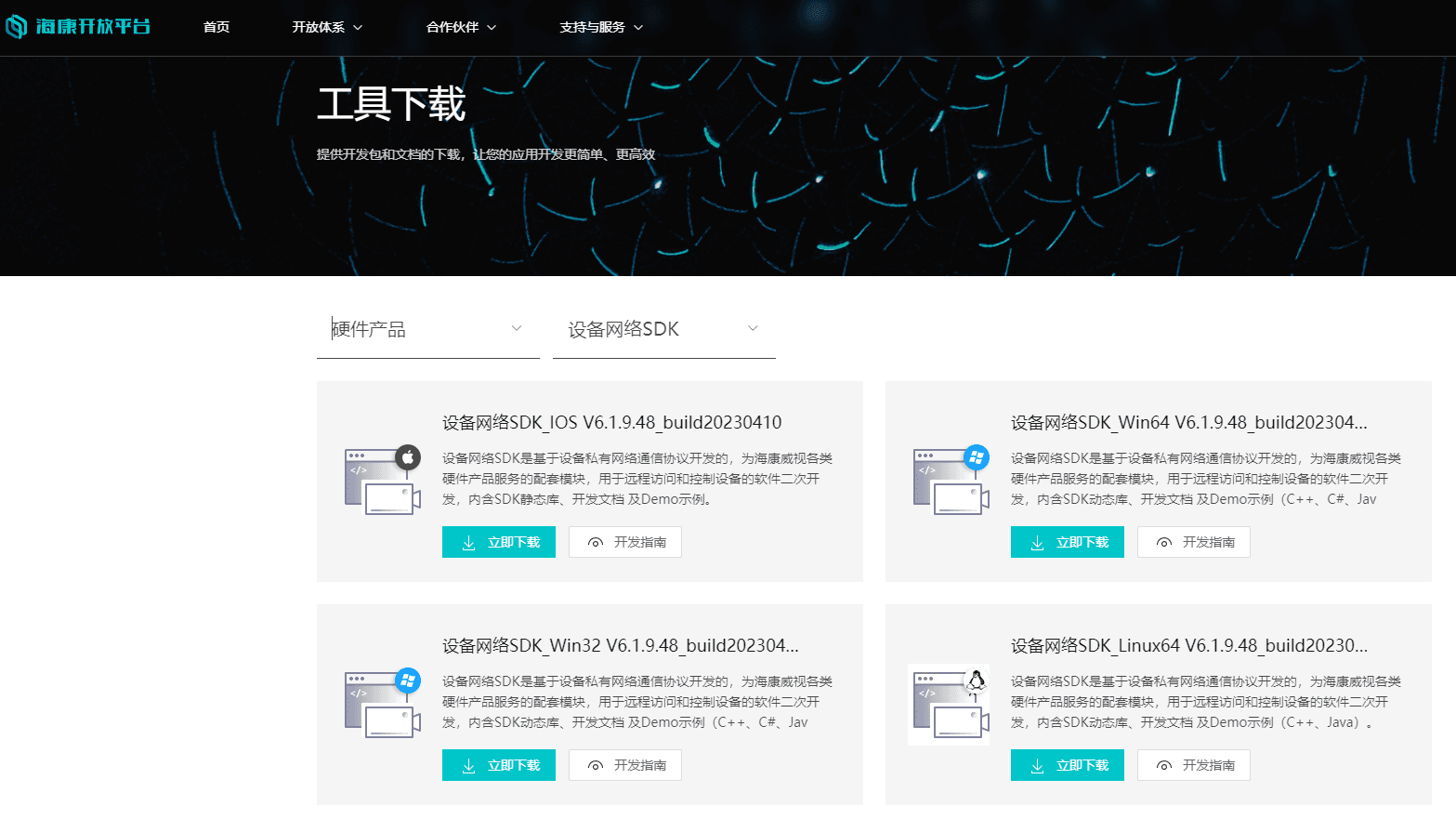

在?？倒倬W(wǎng)下載SDK開發文檔及庫文件：
https://open.hikvision.com/download/5cda567cf47ae80dd41a54b3?type=10

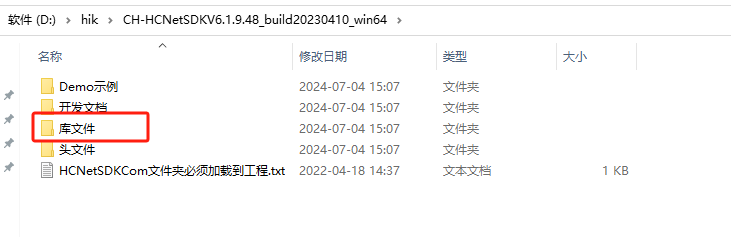

根據軟件部署的平臺選擇對應的版本，這里以win64版本為例。

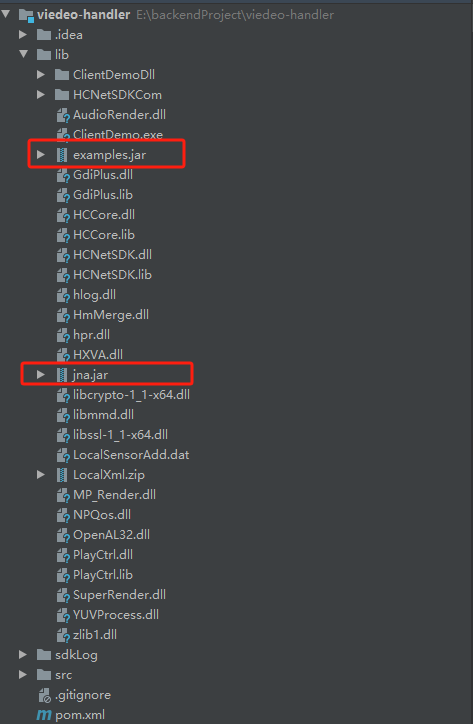

將下載好的庫文件復制粘貼加入到j(luò)ava項目中，并改名為lib文件夾。
注意：demo里的examples.jar和jna.jar也需要放在lib文件下，以方便調試。

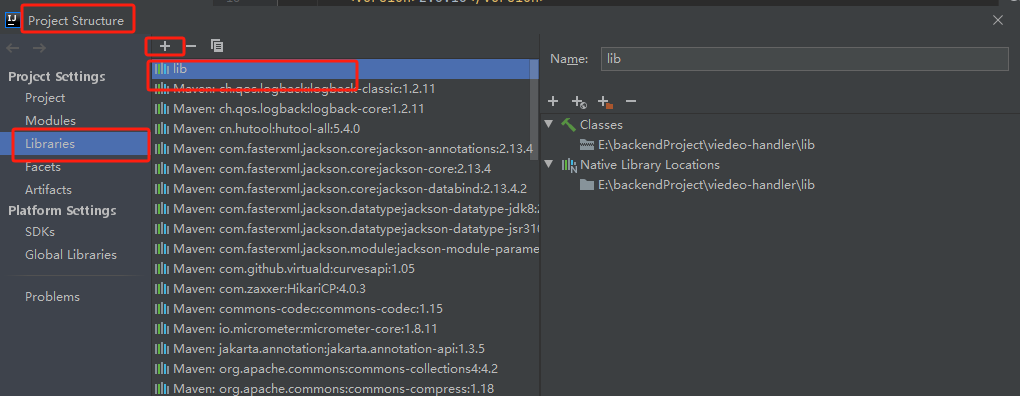

然后在project structure中加入lib庫文件中。

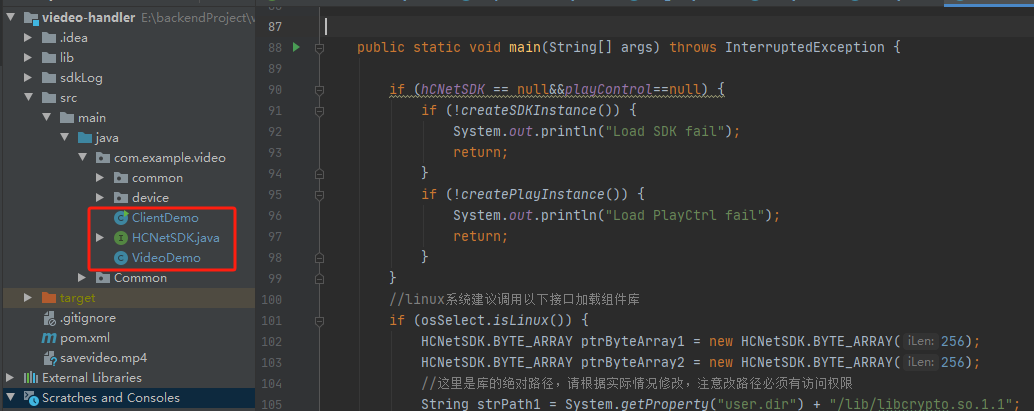

將下載下來的demo中的文件復制粘貼到項目文件中，填入對應的攝像頭的賬號密碼。執行程序，若顯示登錄成功，則表示調試成功。
二、實現java調用設備接口
打開下載的《設備網絡SDK使用手冊.chm》作為參考，在該手冊中java如何對接海康攝像頭有詳細說明。
由于設備網絡SDK是封裝的動態鏈接庫（Windows的dll或者Linux的so），各種開發語言對接SDK，都是通過加載動態庫鏈接，調用動態庫中的接口實現功能模塊對接，因此，設備網絡SDK的對接不區分開發語言，而且對接的流程和對應的接口都是通用的，各種語言調用動態庫的方式有所不同。
java語言是通過JNA的方式調用動態鏈接庫中的接口，實現在java語言中調用C/C++語言封裝的接口。
因此，java的類文件不需要編寫任何業務代碼實現某接口來調用設備，而是聲明一個接口就能調用設備的功能了。
這只需要在一個java接口中描述目標native library的函數與結構，JNA將自動實現Java接口到native function的映射，而不需要編寫任何Native/JNI代碼，大大降低了Java調用動態鏈接庫的開發難度。

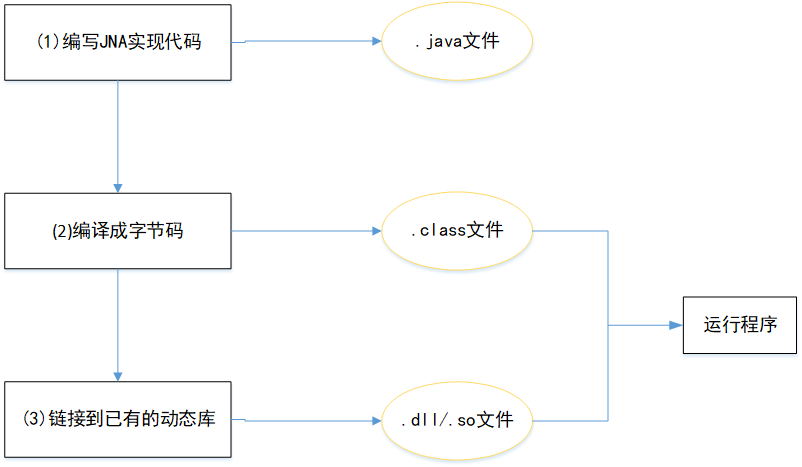

JNA調用C/C++的過程大致如下：
（一）加載動態鏈接庫
通過java調用?？倒俜教峁┑脑O(shè)備功能，首先需要自定義一個接口加載dll文件，比如demo中是聲明HCNetSDK的接口，該接口繼承Library 或 StdCallLibrary。
默認的是繼承Library ，如果動態鏈接庫里的函數是以stdcall方式輸出的，那么就繼承StdCallLibrary。接口內部需要一個公共靜態常量：INSTANCE，通過這個常量，就可以獲得這個接口的實例，從而使用接口的方法，也就是調用外部dll/so的函數。
INSTANCE常量通過 Native.loadLibrary() API函數獲得，（新版本的jna中，常量是通過Native.load()函數獲取的）該函數有2個參數：
// SDK接口說明,HCNetSDK.dll
public interface HCNetSDK extends StdCallLibrary {
HCNetSDK INSTANCE = (HCNetSDK) Native.loadLibrary("E:\\DEMO_TEST\\JAVA_Demo\\JNA_TEST\\lib\\HCNetSDK.dll", HCNetSDK.class);
// 動態庫中結構體、接口描述
}
這里是采用的是絕對路徑，為防止項目工程路徑的變化，可以改為獲取動態路徑。
public class XXDemo {
static HCNetSDK hCNetSDK = null;
//動態庫加載，根據軟件所屬操作系統的工程文件目錄動態獲取庫文件路徑
private static boolean createSDKInstance() {
if (hCNetSDK == null) {
synchronized (HCNetSDK.class) {
String strDllPath = "";
try {
if (osSelect.isWindows())
//win系統加載庫路徑
strDllPath = System.getProperty("user.dir") + "\\lib\\HCNetSDK.dll";
else if (osSelect.isLinux())
//Linux系統加載庫路徑
strDllPath = System.getProperty("user.dir") + "/lib/libhcnetsdk.so";
hCNetSDK = (HCNetSDK) Native.loadLibrary(strDllPath, HCNetSDK.class);
} catch (Exception ex) {
System.out.println("loadLibrary: " + strDllPath + " Error: " + ex.getMessage());
return false;
}
}
}
return true;
}
public static void main(String[] args) throws InterruptedException {
//調用函數之前先加載動態鏈接庫
if (hCNetSDK == null) {
if (!createSDKInstance()) {
System.out.println("Load SDK fail");
return;
}
}
}
}
類似的，別的dll庫文件的接口也是如此進行聲明。
// 播放庫函數聲明,PlayCtrl.dll
public interface PlayCtrl extends StdCallLibrary{
PlayCtrl INSTANCE = (PlayCtrl) Native.loadLibrary("E:\\DEMO_TEST\\JAVA_Demo\\JNA_TEST\\lib\\PlayCtrl.dll", PlayCtrl.class);
// 播放庫中結構體，接口描述
}（二）結構體、接口重定義
dll和so是C/C++語言函數的集合和容器，與Java中的接口概念吻合，所以JNA把dll文件和so文件看成一個個接口。
在JNA中定義一個接口就是相當于了定義一個DLL/SO文件的描述文件，該接口代表了動態鏈接庫中發布的所有函數，對于程序不需要的函數，可以不在接口中聲明。
例如，官方demo中的HCNetSDK的java接口聲明了HCNetSDK.dll/so文件很多的接口。在實際開發中可以不需要聲明這么多接口，只取某些需要的接口重新進行分組。
若在《設備網絡SDK使用手冊》查找功能時發現某些接口在demo中沒有，則可以在HCNetSDK.h頭文件搜索對應的接口，然后在java中聲明該接口的定義。
1.類型映射
接口中使用的函數必須與鏈接庫中的函數原型保持一致，因為C/C++的類型與Java的類型是不一樣的，動態庫中的C/C++的數據類型必須轉換成java對應類型，這就是類型映射(Type Mappings)。

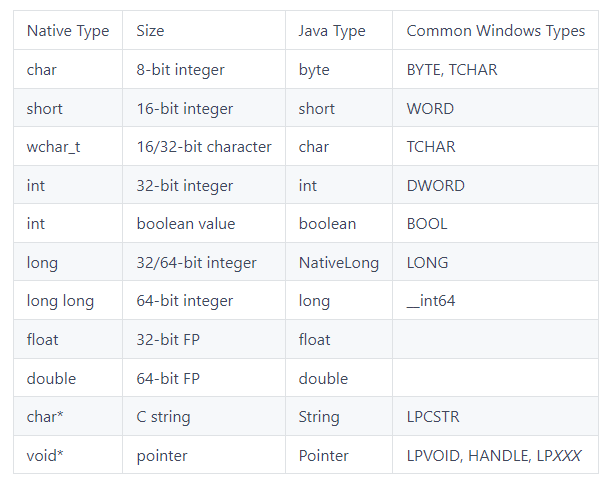

默認的類型映射可以參考JNA官網的類型映射表。(國內鏡像鏈接 https://gitee.com/mirrors/jna/)
2.結構體和類的轉換
Java中沒有結構體這種數據類型，JNA為我們提供了Structure這個類，只要繼承該類，就可實現java結構體，相當于轉換成java中的類。
例如，NET_DVR_USER_LOGIN_INFO結構體需要在HCNetSDK接口中進行重定義，轉換方式如下：
//C++中NET_DVR_USER_LOGIN_INFO結構體定義
typedef struct{
char sDeviceAddress[NET_DVR_DEV_ADDRESS_MAX_LEN];
BYTE byUseTransport; // 是否啟用能力集透傳，0--不啟用透傳，默認，1--啟用透傳
WORD wPort;
char sUserName[NET_DVR_LOGIN_USERNAME_MAX_LEN];
char sPassword[NET_DVR_LOGIN_PASSWD_MAX_LEN];
fLoginResultCallBack cbLoginResult;
void *pUser;
BOOL bUseAsynLogin;
BYTE byProxyType; // 0:不使用代理，1：使用標準代理，2：使用EHome代理
BYTE byUseUTCTime; // 0-不進行轉換，默認,1-接口上輸入輸出全部使用UTC時間,SDK完成UTC時間與設備時區的轉換,2-接口上輸入輸出全部使用平臺本地時間，SDK完成平臺本地時間與設備時區的轉換
BYTE byLoginMode; // 0-Private 1-ISAPI 2-自適應
BYTE byHttps; // 0-不適用tls，1-使用tls 2-自適應
LONG iProxyID; // 代理服務器序號，添加代理服務器信息時，相對應的服務器數組下表值
BYTE byVerifyMode; // 認證方式，0-不認證，1-雙向認證，2-單向認證；認證僅在使用TLS的時候生效;
BYTE byRes3[119];
}NET_DVR_USER_LOGIN_INFO,*LPNET_DVR_USER_LOGIN_INFO;
// 宏定義
#define NET_DVR_DEV_ADDRESS_MAX_LEN 129
#define NET_DVR_LOGIN_USERNAME_MAX_LEN 64
#define NET_DVR_LOGIN_PASSWD_MAX_LEN 64
注意轉換之后，java類中的屬性都為public，這意味著可以直接進行屬性的修改和讀取，而不需要進行g(shù)et和set方法的聲明和操作。
// SDK接口說明,HCNetSDK.dll
public interface HCNetSDK extends StdCallLibrary {
HCNetSDK INSTANCE = (HCNetSDK) Native.loadLibrary("E:\\DEMO_TEST\\JAVA_Demo\\JNA_TEST\\lib\\HCNetSDK.dll", HCNetSDK.class);
// 動態庫中結構體、接口描述
public static class NET_DVR_USER_LOGIN_INFO extends Structure{
public byte[] sDeviceAddress = new byte[NET_DVR_DEV_ADDRESS_MAX_LEN];
public byte byUseTransport;
public short wPort;
public byte[] sUserName = new byte[NET_DVR_LOGIN_USERNAME_MAX_LEN];
public byte[] sPassword = new byte[NET_DVR_LOGIN_PASSWD_MAX_LEN];
public FLoginResultCallback cbLoginResult;
public Pointer pUser;
public boolean bUseAsynLogin;
public byte byProxyType; // 0:不使用代理，1：使用標準代理，2：使用EHome代理
public byte byUseUTCTime; // 0-不進行轉換，默認,1-接口上輸入輸出全部使用UTC時間,SDK完成UTC時間與設備時區的轉換,2-接口上輸入輸出全部使用平臺本地時間，SDK完成平臺本地時間與設備時區的轉換
public byte byLoginMode; // 0-Private 1-ISAPI 2-自適應
public byte byHttps; // 0-不適用tls，1-使用tls 2-自適應
public int iProxyID; // 代理服務器序號，添加代理服務器信息時，相對應的服務器數組下表值
public byte byVerifyMode; // 認證方式，0-不認證，1-雙向認證，2-單向認證；認證僅在使用TLS的時候生效;
public byte[] byRes2 = new byte[119];
// 結構體中重寫getFieldOrder方法，F(xiàn)ieldOrder順序要和結構體中定義的順序保持一致
@Override
protected List getFieldOrder(){
return Arrays.asList("sDeviceAddress","byUseTransport","wPort","sUserName","sPassword", "cbLoginResult","pUser","bUseAsynLogin","byProxyType","byUseUTCTime",
"byLoginMode","byHttps","iProxyID","byVerifyMode","byRes2");
}
}
// 常量（宏）定義
public static final int NET_DVR_DEV_ADDRESS_MAX_LEN = 129;
public static final int NET_DVR_LOGIN_USERNAME_MAX_LEN = 64;
public static final int NET_DVR_LOGIN_PASSWD_MAX_LEN = 64;
}
3.接口轉換

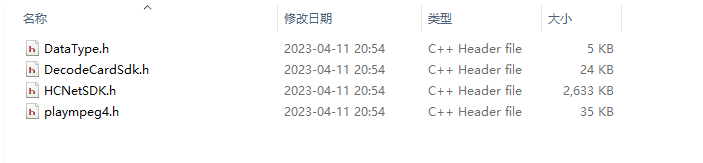

在HCNetSDK接口中聲明的方法要和開發包中HCNetSDK.h的頭文件中聲明的函數對應上，其中方法名、參數列表、返回值都要和HCNetSDK.h中的函數對應，HCNetSDK.h頭文件的函數轉換到j(luò)ava中聲明，轉換方式如下所示:
/******************************** SDK接口函數聲明 *********************************/
// 初始化SDK，調用其他SDK函數的前提
NET_DVR_API BOOL __stdcall NET_DVR_Init();
// 啟用日志文件寫入接口
NET_DVR_API BOOL __stdcall NET_DVR_SetLogToFile(DWORD nLogLevel ,char* strLogDir, BOOL bAutoDel);
// 返回最后操作的錯誤碼
NET_DVR_API DWORD __stdcall NET_DVR_GetLastError();
// 釋放SDK資源，在程序結束之前調用
NET_DVR_API BOOL __stdcall NET_DVR_Cleanup();
// 登錄接口
NET_DVR_API LONG __stdcall NET_DVR_Login_V40(
LPNET_DVR_USER_LOGIN_INFO pLoginInfo,
LPNET_DVR_DEVICEINFO_V40 lpDeviceInfo );
// 用戶注銷
NET_DVR_API BOOL __stdcall NET_DVR_Logout(LONG lUserID);
// 回調函數聲明，登錄狀態回調函數
typedef void (CALLBACK *fLoginResultCallBack) (
LONG lUserID, DWORD dwResult,
LPNET_DVR_DEVICEINFO_V30 lpDeviceInfo ,
void* pUser );
轉換到j(luò)ava中時，注意類型轉換
// SDK接口說明,HCNetSDK.dll
public interface HCNetSDK extends StdCallLibrary {
HCNetSDK INSTANCE = (HCNetSDK) Native.loadLibrary("E:\\DEMO_TEST\\JAVA_Demo\\JNA_TEST\\lib\\HCNetSDK.dll", HCNetSDK.class);
/*** API函數聲明 ***/
// 初始化SDK，調用其他SDK函數的前提
boolean NET_DVR_Init();
// 啟用日志文件寫入接口
boolean NET_DVR_SetLogToFile(int bLogEnable , String strLogDir, boolean bAutoDel);
// 返回最后操作的錯誤碼
int NET_DVR_GetLastError();
// 釋放SDK資源，在程序結束之前調用
boolean NET_DVR_Cleanup();
// 登錄接口
int NET_DVR_Login_V40(NET_DVR_USER_LOGIN_INFO pLoginInfo, NET_DVR_DEVICEINFO_V40 lpDeviceInfo);
// 用戶注銷
boolean NET_DVR_Logout(int lUserID);
// 回調函數申明
public static interface FLoginResultCallback extends StdCallCallback{
// 登錄狀態回調函數
public int invoke(int lUserID,int dwResult,NET_DVR_DEVICEINFO_V30 lpDeviceinfo,Pointer pUser);
}
}
4.方法調用
經過上述的操作，JNA工程已經創建完成，結構體和函數也在HCNetSDK接口類中進行了轉換，后續就可以在主類中實現調用。
以下為官方demo中的示例，以實現用戶注冊功能模塊為例，解釋了接口調用的流程。
public class jna_test {
// 接口的實例，通過接口實例調用外部dll/so的函數
static HCNetSDK hCNetSDK = HCNetSDK.INSTANCE;
// 用戶登錄返回句柄
static int lUserID;
int iErr = 0;
public static void main(String[] args) throws InterruptedException {
jna_test test01 = new jna_test();
// 初始化
boolean initSuc = hCNetSDK.NET_DVR_Init();
if (initSuc != true) {
System.out.println("初始化失敗");
}
// 打印SDK日志
hCNetSDK.NET_DVR_SetLogToFile(3, ".\\SDKLog\\", false);
// 用戶登陸操作
test01.Login_V40("192.168.1.64",(short)8000,"admin","test12345");
/*
*實現SDK中其余功能模快
*/
Thread.sleep(5000);
//用戶注銷，釋放SDK
test01.Logout();
}
/**
*
* @param m_sDeviceIP 設備ip地址
* @param wPort 端口號，設備網絡SDK登錄默認端口8000
* @param m_sUsername 用戶名
* @param m_sPassword 密碼
*/
public void Login_V40(String m_sDeviceIP,short wPort,String m_sUsername,String m_sPassword) {
/* 注冊 */
// 設備登錄信息
HCNetSDK.NET_DVR_USER_LOGIN_INFO m_strLoginInfo = new HCNetSDK.NET_DVR_USER_LOGIN_INFO();
// 設備信息
HCNetSDK.NET_DVR_DEVICEINFO_V40 m_strDeviceInfo = new HCNetSDK.NET_DVR_DEVICEINFO_V40();
m_strLoginInfo.sDeviceAddress = new byte[HCNetSDK.NET_DVR_DEV_ADDRESS_MAX_LEN];
System.arraycopy(m_sDeviceIP.getBytes(), 0, m_strLoginInfo.sDeviceAddress, 0, m_sDeviceIP.length());
m_strLoginInfo.wPort =wPort ;
m_strLoginInfo.sUserName = new byte[HCNetSDK.NET_DVR_LOGIN_USERNAME_MAX_LEN];
System.arraycopy(m_sUsername.getBytes(), 0, m_strLoginInfo.sUserName, 0, m_sUsername.length());
m_strLoginInfo.sPassword = new byte[HCNetSDK.NET_DVR_LOGIN_PASSWD_MAX_LEN];
System.arraycopy(m_sPassword.getBytes(), 0, m_strLoginInfo.sPassword, 0, m_sPassword.length());
// 是否異步登錄：false- 否，true- 是
m_strLoginInfo.bUseAsynLogin = false;
// write()調用后數據才寫入到內存中
m_strLoginInfo.write();
lUserID = hCNetSDK.NET_DVR_Login_V40(m_strLoginInfo, m_strDeviceInfo);
if (lUserID == -1) {
System.out.println("登錄失敗，錯誤碼為" + hCNetSDK.NET_DVR_GetLastError());
return;
} else {
System.out.println("登錄成功！");
// read()后，結構體中才有對應的數據
m_strDeviceInfo.read();
return;
}
}
//設備注銷 SDK釋放
public void Logout() {
if (lUserID>=0)
{
if (hCNetSDK.NET_DVR_Logout(lUserID) == false) {
System.out.println("注銷失敗，錯誤碼為" + hCNetSDK.NET_DVR_GetLastError());
}
System.out.println("注銷成功");
hCNetSDK.NET_DVR_Cleanup();
return;
}
else{
System.out.println("設備未登錄");
hCNetSDK.NET_DVR_Cleanup();
return;
}
}
}
我自己也寫了個DEMO，放在gitee倉庫了?？梢蕴峁﹨⒖迹篽ttps://gitee.com/ZachLong/java-hik-camera
總結
到此這篇關于java對接?？禂z像頭的文章就介紹到這了,更多相關java對接海康攝像頭內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
