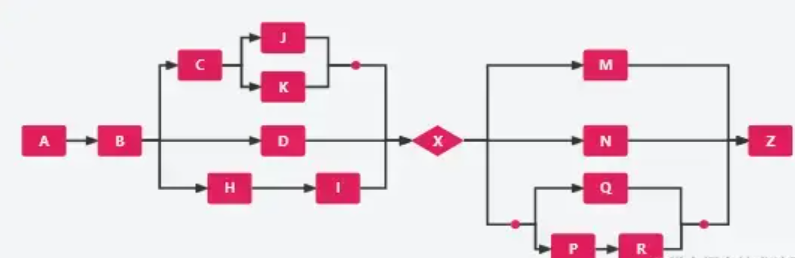

LiteFlow 是一款專注于邏輯驅動流程編排的輕量級框架，它以組件化方式快速構建和執行業務流程，有效解耦復雜業務邏輯。通過支持熱加載規則配置，開發者能夠即時調整流程步驟，將復雜的業務如價格計算、下單流程等拆分為獨立且可復用的組件，從而實現系統的高度靈活性與擴展性。

一、基礎概念

1.1 組件（Component）

LiteFlow 的核心概念是組件，組件是業務邏輯的最小單元。每個組件都對應一個具體的業務操作，例如“發送郵件”“計算價格”等。組件之間通過規則進行編排，形成完整的業務流程。

liteflow 的組件在規則文件中即對應的節點，組件對應的種類有很多，具體的如下所示：

普通組件

普通組件需要集成的是 NodeComponent, 可以用在 when 和 then 邏輯中，具體的業務需要在 process 中去執行。同時在 node 節點中，可以覆蓋 iaAccess 方法，表示是否進入該節點執行業務邏輯，isContinueOnError 判斷在出錯的情況下是否繼續執行下一個組件，默認為 false。 isEnd 方法表示是否終止流程，默認為true。

選擇組件

選擇組件是通過業務邏輯來判斷接下來的動作要執行哪一個節點，類似于 Java中的 switch , 在代碼中則需要繼承 NodeSwitchComponent 實現 processWitch 方法來處理業務。

# flow 規則表達式 選擇組件
SWITCH(a).to(b, c);
# processWitch 表達式需要返回的是 b 或者 c 字符串來執行相應的業務邏輯
# flow 規則表達式 條件組件
IF(x, a, b);

條件組件

條件組件稱之為 if 組件，返回的結果是 true 或者 false, 代碼需要集成 NodeIfComponent 重寫 processIf 方法，返回對應的業務節點，這個和選擇組件類似。

在官方文檔中，還有次數循環組件，條件循環組件，循環迭代組件，和退出循環組件，其應用場景比較復雜，可以使用簡單的普通組件來替代，畢竟是輕量級的規則引擎，主要作用就是為了編排流程順序，復雜的場景就升級使用工作流了

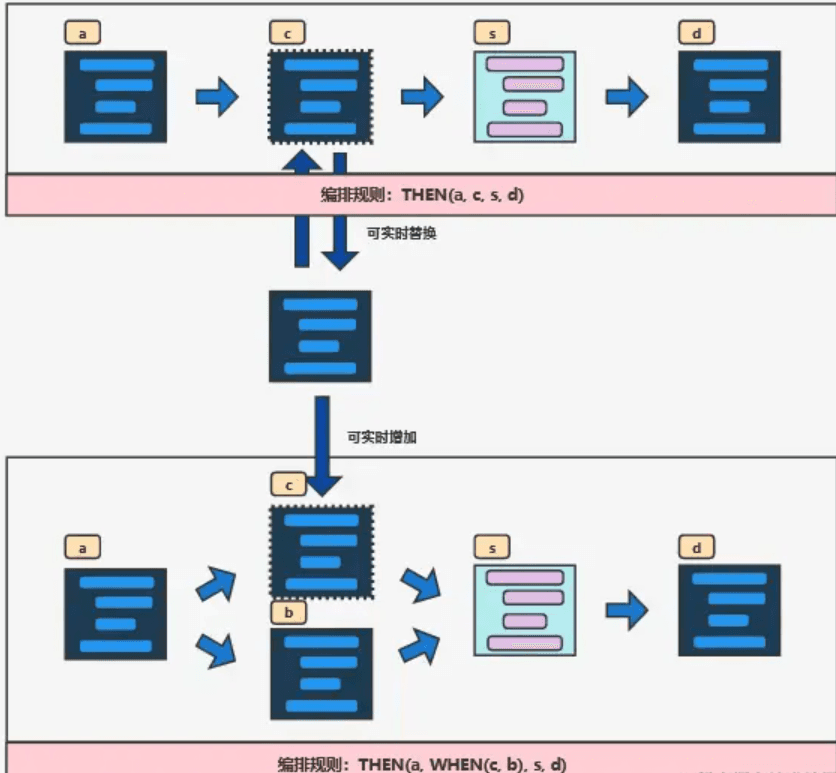

1.2 規則（Rule）

規則定義了組件之間的執行順序和條件。LiteFlow 支持多種規則文件格式，如 XML、JSON、YAML 等，也支持從本地文件系統、數據庫、ZooKeeper、Nacos、Apollo 等多種方式加載規則。

在我上一段實習中，就是通過Apollo配置不同場景下的多種任務編排實現實時生效

# 文件編排， then 代表串行執行  when 表示并行執行
# 串行編排示例
THEN(a, b, c, d);
# 并行編排示例
WHEN(a, b, c);
# 串行和并行嵌套結合
THEN( a, WHEN(b, c, d), e);
# 選擇編排示例
SWITCH(a).to(b, c, d);
# 條件編排示例
THEN(IF(x, a),b );

1.3 上下文（Context）

上下文用于在組件之間傳遞數據。LiteFlow 提供了靈活的上下文機制，可以在流程執行過程中存儲和共享數據。這里實際上在代碼里定義一個全局變量在整個流程中進行流傳即可

1.4 參數配置

在 liteflow 中，需要配置的內容有規則文件地址，節點重試（執行報錯時可以進行重試，類似于 spring-retry）, 流程并行執行線程池參數配置，流程的請求ID配置。

liteflow:
  # 規則文件 失敗重試次數 打印執行日志 監控日志
  ruleSource : liteflow/*.el.xml
  retry-count: 0
  print-execution-log: true
  monitor:
    enable-log: true
    period: 300000
  request-id-generator-class: com.platform.orderserver.config.AppRequestIdGenerator
  # 上下文的最大數量槽
  slot-size : 10240
  # 線程數，默認為64
  main-executor-works: 64
  # 異步線程最長等待時間 秒
  when-max-wait-seconds: 15
  # when 節點全局異步線程池最大線程數
  when-max-workers: 16
  # when 節點全局異步線程池隊列數
  when-queue-limit: 5120
  # 在啟動的時候就解析規則
  parse-on-start: true
  enable: true

二、基礎用法

2.1 引入依賴

在 Spring Boot 項目中，可以通過以下方式引入 LiteFlow 依賴：

<dependency>
    <groupId>com.yomahub</groupId>
    <artifactId>liteflow-spring-boot-starter</artifactId>
    <version>2.10.6</version>
</dependency>

2.2 定義組件

通過 @LiteflowComponent 注解定義組件，并實現具體的業務邏輯

@LiteflowComponent("sendEmail")
public class SendEmailComponent extends NodeComponent {
    @Override
    public void process() throws Exception {
        System.out.println("發送郵件");
    }
}

2.3 編寫規則文件

在 flow.xml 文件中定義規則，也可以在代碼中自定義實現EL規則

xml定義方式

<flow>
    <chain name="test_flow">
        THEN(prepareTrade, grantScore, sendMq, WHEN(sendEmail, sendPhone));
    </chain>
</flow>

代碼中定義方式

import com.yomahub.liteflow.core.NodeComponent;
import com.yomahub.liteflow.el.ELBus;
import com.yomahub.liteflow.el.ThenELWrapper;
import com.yomahub.liteflow.flow.LiteflowResponse;
import com.yomahub.liteflow.slot.DefaultContext;
import com.yomahub.liteflow.spring.SpringFlowExecutor;
import org.springframework.beans.factory.annotation.Autowired;
import java.util.ArrayList;
import java.util.List;
import java.util.Map;
public class LiteFlowDemo {
    @Autowired
    private SpringFlowExecutor flowExecutor;
    public void buildAndExecuteFlow() {
        // 假設有一個配置列表，每個配置項對應一個處理器
        List<Map<String, Object>> configList = new ArrayList<>();
        configList.add(Map.of("name", "processor1"));
        configList.add(Map.of("name", "processor2"));
        // 假設有一個處理器名稱映射表
        Map<String, String> processorNameMap = Map.of(
                "processor1", "component1",
                "processor2", "component2"
        );
        // 構建 EL 表達式
        ThenELWrapper finalEL = ELBus.then();
        for (int i = 0; i < configList.size(); i++) {
            Map<String, Object> config = configList.get(i);
            String name = (String) config.get("name");
            if (!processorNameMap.containsKey(name)) {
                System.out.println("No component exists for name: " + name);
                continue;
            }
            String processor = processorNameMap.get(name);
            finalEL.then(ELBus.node(processor).data("param" + i, "data" + i));
        }
        // 執行流程
        LiteflowResponse response = flowExecutor.execute2Resp("mainFlow", new DefaultContext());
        if (response.isSuccess()) {
            System.out.println("Flow executed successfully");
        } else {
            System.out.println("Flow execution failed");
        }
    }
}

2.4 執行流程

通過 FlowExecutor 執行流程：

LiteflowResponse response = flowExecutor.execute2Resp("test_flow", new DataRequest());

三、適用場景

LiteFlow 適用于擁有復雜邏輯的業務場景，例如：

• 電商下單流程：包括訂單創建、庫存扣減、支付處理、通知發送等多個步驟。
• 價格計算引擎：根據不同的規則和條件計算商品價格。
• 數據處理流程：在數據處理中，需要按順序執行多個步驟。

四、與 Java 設計模式的相似性

4.1 策略模式

LiteFlow 的組件類似于策略模式中的策略類，可以根據不同的規則動態選擇執行的組件。

4.2 模板方法模式

LiteFlow 的流程定義類似于模板方法模式中的模板方法，定義了業務流程的骨架，而具體的組件實現則類似于模板方法中的具體步驟。

4.3 責任鏈模式

LiteFlow 的組件可以通過規則進行串聯，類似于責任鏈模式中的責任鏈，每個組件負責處理一部分邏輯。

五、實戰使用

5.1 電商訂單處理案例

假設在一個電商系統中，訂單完成后需要進行積分發放、消息發送，并行發送短信和郵件?？梢酝ㄟ^以下方式實現：

xml

<flow>
    <chain name="orderCompleteFlow">
        THEN(prepareTrade, grantScore, sendMq, WHEN(sendEmail, sendPhone));
    </chain>
</flow>

5.2 動態規則更新

LiteFlow 支持熱加載規則文件，可以在不重啟應用的情況下更新規則。例如，將規則文件存儲在數據庫或配置中心（如 Nacos），修改規則后可以實時生效。

5.3 監控與日志

LiteFlow 提供了詳細的執行日志和監控功能，可以記錄每個組件的執行時間、執行結果等信息，方便排查問題。

5.4 高級特性

• 組件降級：在某些組件執行失敗時，可以選擇降級處理。
• 組件繼承：可以通過繼承的方式復用組件邏輯。
• 組件回滾：在流程執行失敗時，可以選擇回滾到之前的步驟。

六、總結

LiteFlow 是一個功能強大且靈活的規則引擎框架，適用于復雜的業務流程編排。通過組件化的方式，可以將復雜的業務邏輯拆分為獨立的組件，通過規則進行編排，實現系統的高度靈活性和擴展性。同時，LiteFlow 提供了豐富的功能，如熱加載、監控、日志等，方便開發者使用。

擴展問題自測

1. LiteFlow 的核心概念是什么？它是如何實現規則編排的？

LiteFlow 是將復雜邏輯抽解為一個個可復用的組件化，通過組件間的自由搭配實現靈活編排。以及利用Apollo或Nacos這些注冊中心進行實時熱更新

組件間的自由搭配是通過規則鏈實現的

{
    "chainId": "recommendChain",
    "name": "推薦鏈路",
    "condition": "A > B > C "
}

總結：通過 組件化 + 規則鏈 實現編排，通過注冊中心監聽配置變更實現熱更新

2. LiteFlow 規則節點（Component）的執行機制是怎樣的？支持哪些執行模式？

執行機制

• 初始化組件，通過@LiteflowComponent 組件進行組件注冊
• 解析規則鏈：解析規則鏈中組件執行鏈路
• 執行規則鏈

執行模式

• 順序模式："condition": "A > B > C" ABC順序執行
• 并行執行："condition": "A && B && C" 我們的業務中，對商品的多路召回就是并行的
• 選擇執行 "condition": "A | B | C" 只執行多個流程中最先完成的組件
• 條件執行 "condition": "A WHEN(B > C)"A 先執行，然后判斷是否執行 B > C 這條鏈路。

適用于 根據外部參數動態決定執行路徑。

• FOR 循環 "condition": "FOR(A, 3)" 適用于 重復性任務，如輪詢、批量處理等
• WHILE 循環 "condition": "WHILE(A, isContinue())" 適用于 動態決策的業務場景，如輪詢、流式處理
• 失敗處理 "condition": "A THEN(B) A 失敗后，會執行 B 作為補償措施。適用于 容錯、降級、回滾等場景

3. LiteFlow 的規則是如何定義和加載的？

三種方式進行規則定義與加載

• json格式，在配置文件進行配置
• xml格式，同上
• java代碼中動態注冊規則鏈（推薦系統目前使用方式）

4. LiteFlow 規則流轉時，如何保證數據在多個節點之間的傳遞？

LiteFlow實際上也是參考了責任鏈模式，通過一個全局變量作為上下文進行數據流轉。LiteFlow里這個上下文變量叫做Slot（上下文容器）

LiteFlow 的 Slot 是一個 線程隔離的上下文容器，用于存儲和管理整個流程中的數據，類似于 ThreadLocal，但更適用于 流程級別的數據共享。

每次執行規則鏈時，LiteFlow 都會為當前執行實例創建一個 獨立的 Slot，不同的請求不會相互影響。

LiteFlow 通過 ThreadLocal + 對象池 機制來管理 Slot，確保：

• 每個請求擁有獨立的 Slot 實例，數據不會互相污染。
• Slot 復用機制 提高性能，避免頻繁創建對象。

總結

LiteFlow 通過 Slot（數據槽）在多個節點之間傳遞數據，相當于流程級別的全局上下文。

Slot 的作用類似責任鏈模式中的 Context，存儲數據供整個規則鏈?zhǔn)褂谩?/p>

每個請求擁有獨立的 Slot，避免線程安全問題，同時通過對象池優化性能。

5. LiteFlow 支持哪些異步執行模式？如何處理異步任務之間的依賴？
