初始配置（EFI/UEFI模式）

BIOS中“Boot Type”設置為“EFI Boot Type”模式時，打開的管理界面如下所述。

文檔中描述的關于LSI SAS3108的所有配置，都需要重啟服務器進入配置界面進行操作。若需要在操作系統運行過程中監測RAID狀態、獲取配置信息，可在操作系統下使用“StorCLI”命令行工具。

如果服務器已經在Legacy或者UEFI模式下安裝OS，切換啟動方式后將無法進入操作系統，需要切換為安裝時的啟動方式再進入，如操作系統需要重裝，請根據實際情況選擇UEFI 或Legacy模式安裝OS。

當服務器配置了較多的可啟動設備時，在Legacy模式下可能出現部分設備無法正常啟動，建議使用UEFI模式啟動，UEFI模式較Legacy模式可以支持更多可啟動設備；如需要使用Legacy模式，建議根據實際業務場景禁用串口重定向或網卡PXE等，確保操作系統可以正常啟動。

登錄管理界面（BIOS版本為V658及以上）

對系統的影響

進入配置管理界面需要重啟服務器，會導致服務器業務中斷。

操作步驟

配置“UEFI Boot”模式。

登錄LSI SAS3108管理界面。

重啟過程中，當出現圖7-35所示界面時，按“Delete”。

彈出密碼輸入框。

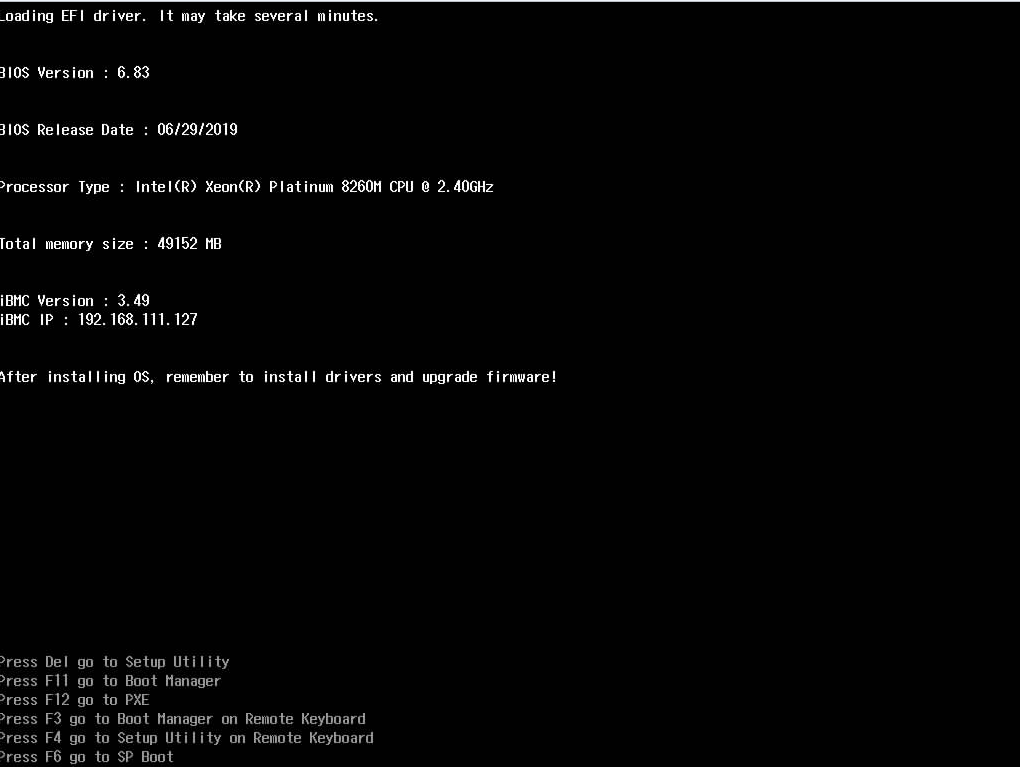

BIOS啟動界面

V5系列服務器BIOS默認密碼為“Admin@9000”。

輸入密碼并按“Enter”。

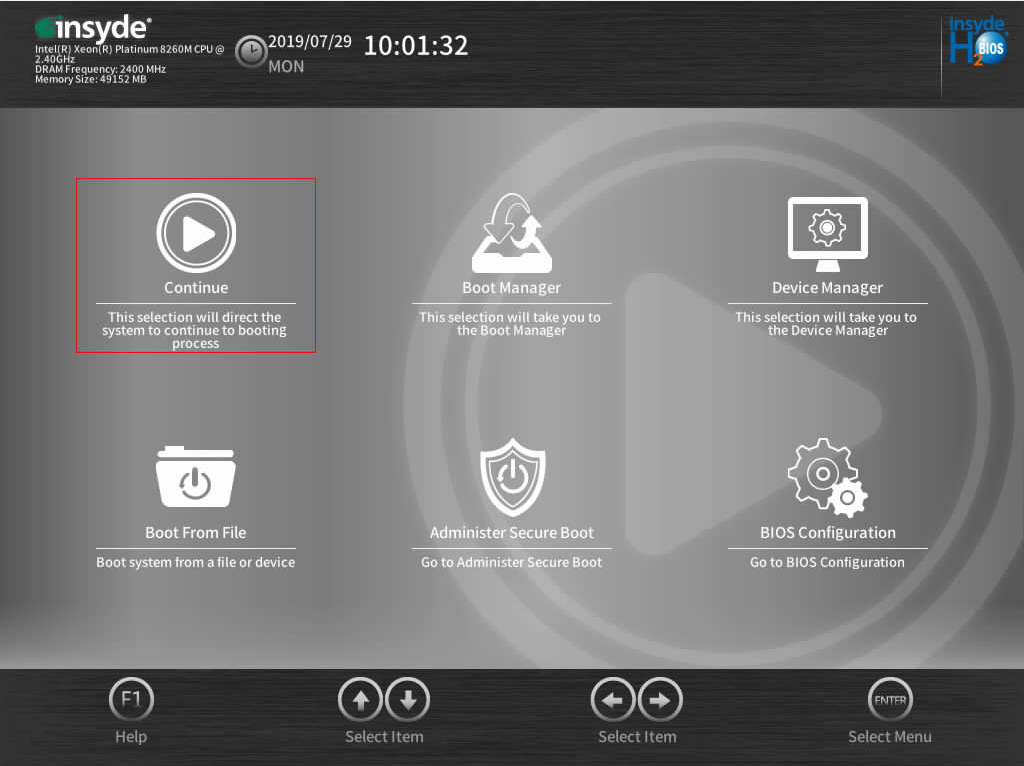

Front Page界面

選擇“Device Manager”并按“Enter”。

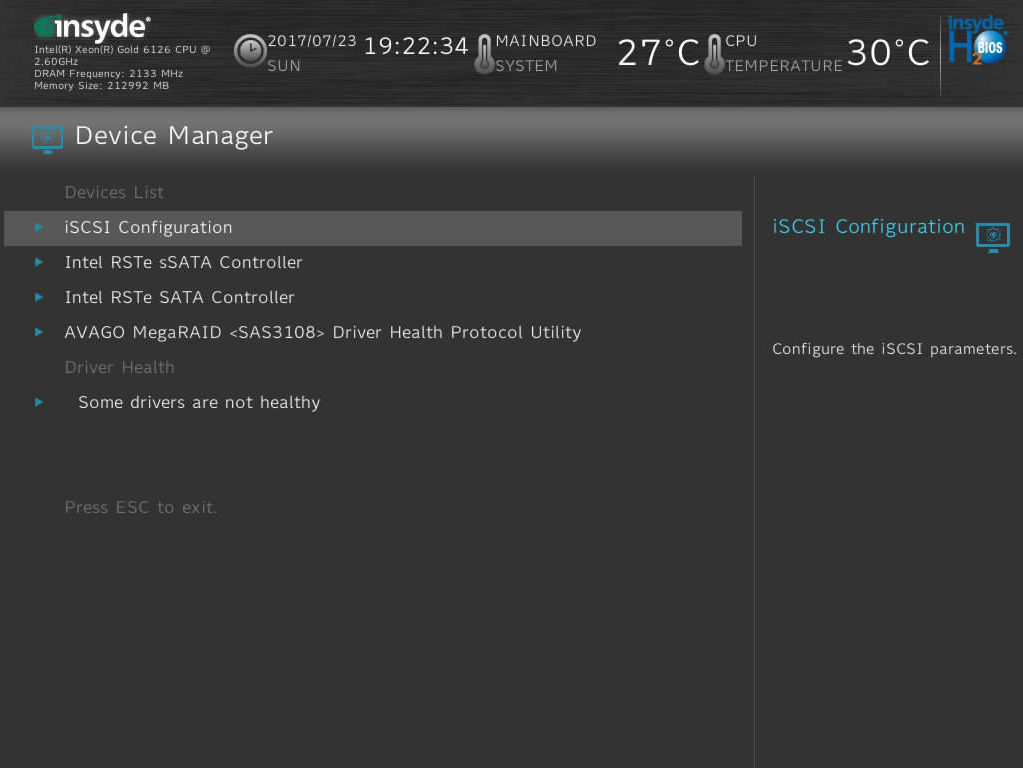

Device Manager界面

如果Device Manager界面顯示“Some drivers are not healthy”，請參見Device Manager中RAID卡狀態顯示Not Healthy進行修復。

選擇要操作的LSI SAS3108控制器，按“Enter”。

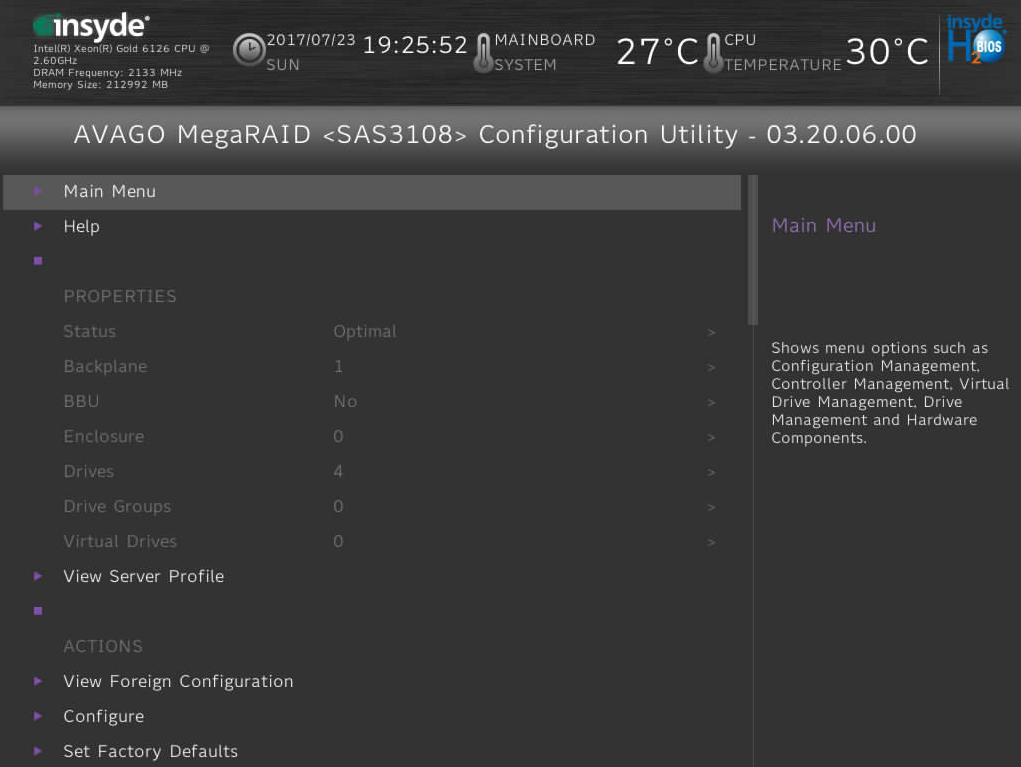

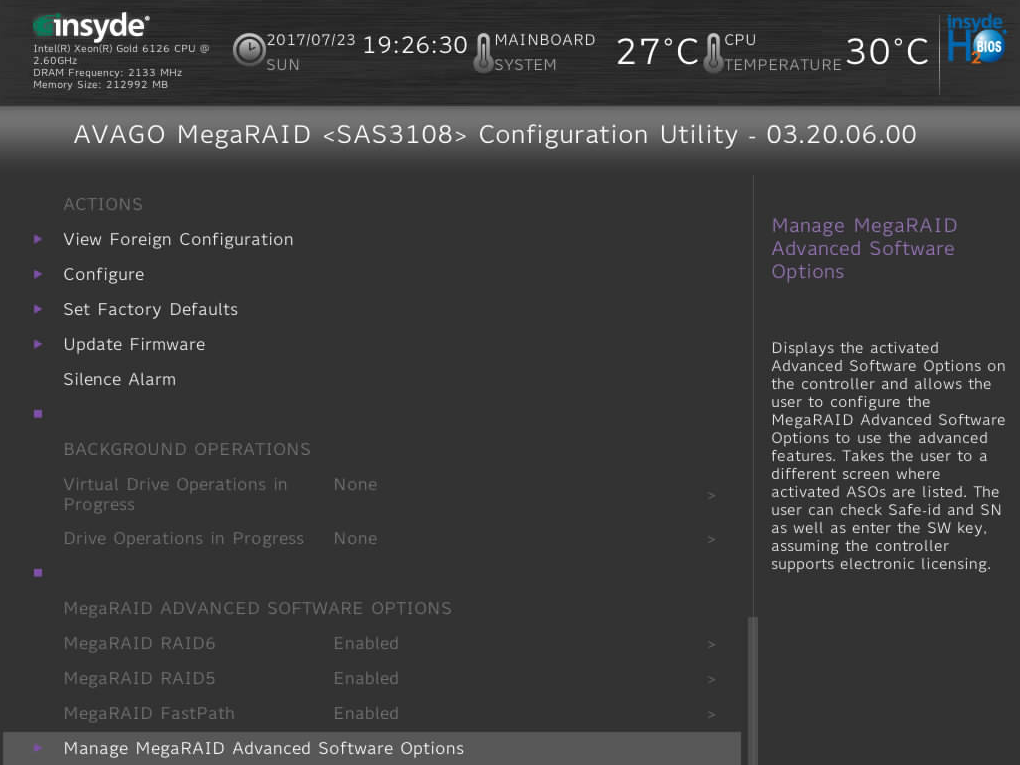

 LSI SAS3108主界面

 LSI SAS3108主界面

創建RAID 0

操作場景

• 加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
• LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。
• 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

操作步驟

1. 登錄管理界面，具體操作方法請參見登錄管理界面（BIOS版本為V363及以下）。
2. 進入“Create Virtual Drive”界面。

在主界面中選擇“Main Menu”并按“Enter”。

選擇“Configuration Management”并按“Enter”。

選擇“Create Virtual Drive”并按“Enter”。

打開RAID配置界面

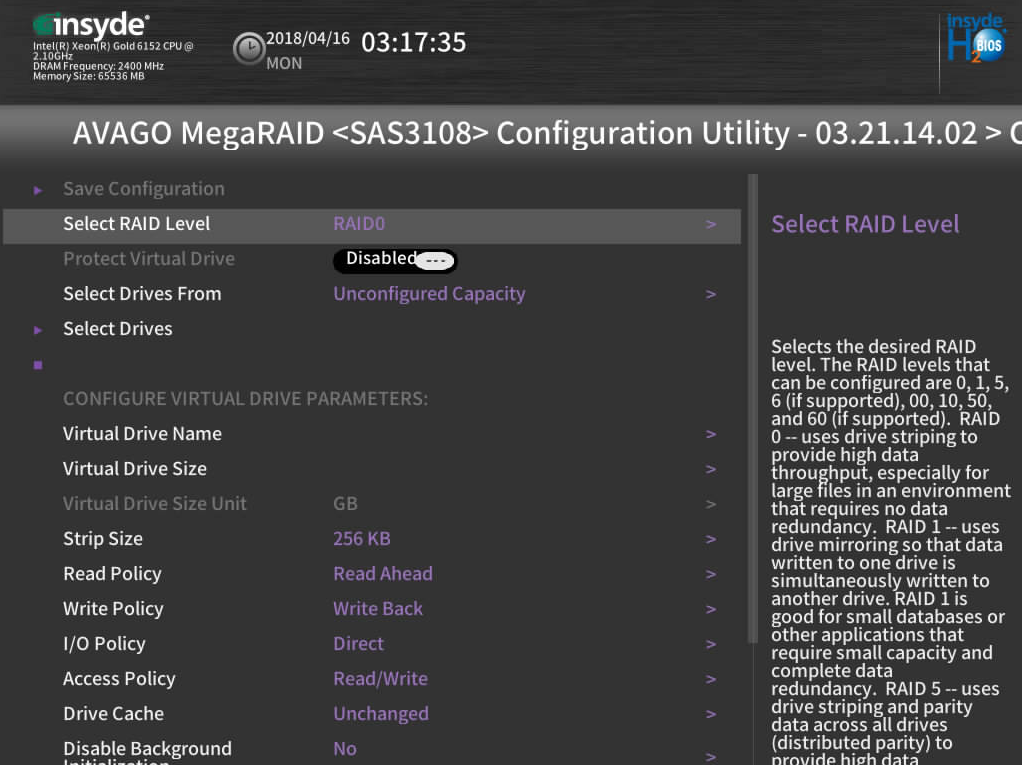

Create Virtual Drive（1）

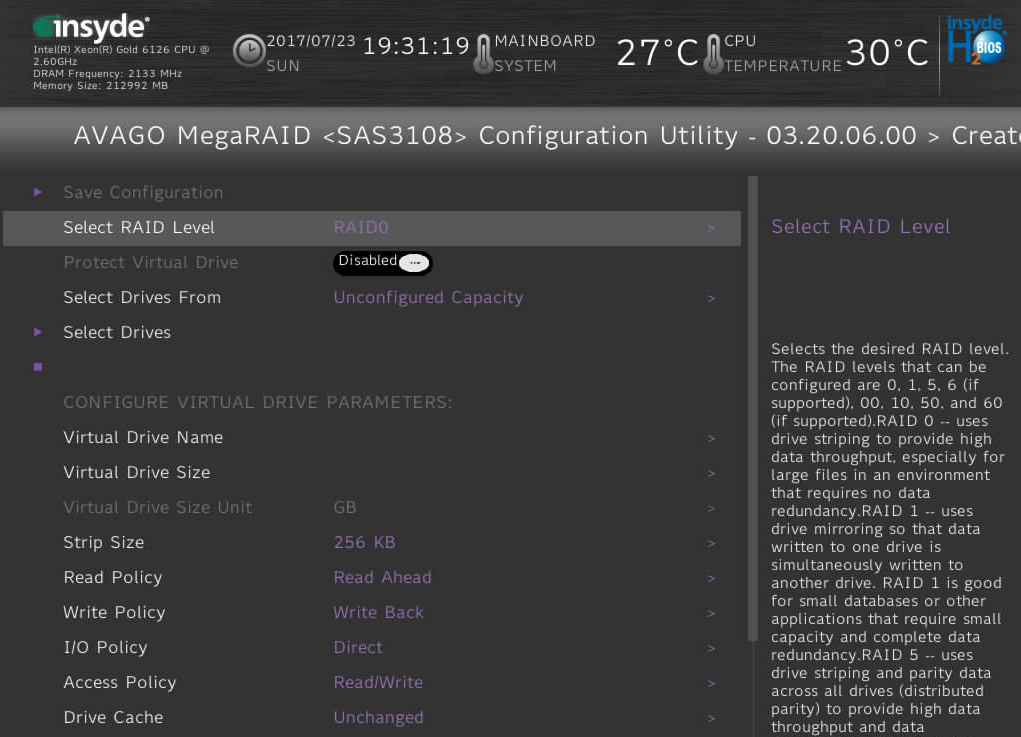

 Create Virtual Drive（2）

選擇RAID級別。

通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。

在打開的列表中選擇要配置的RAID級別“RAID 0”，并按“Enter”。

添加成員盤。

通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。

在打開的列表中選擇成員盤來源，并按“Enter”。

下面以“Unconfigured Capacity”為例說明配置過程。

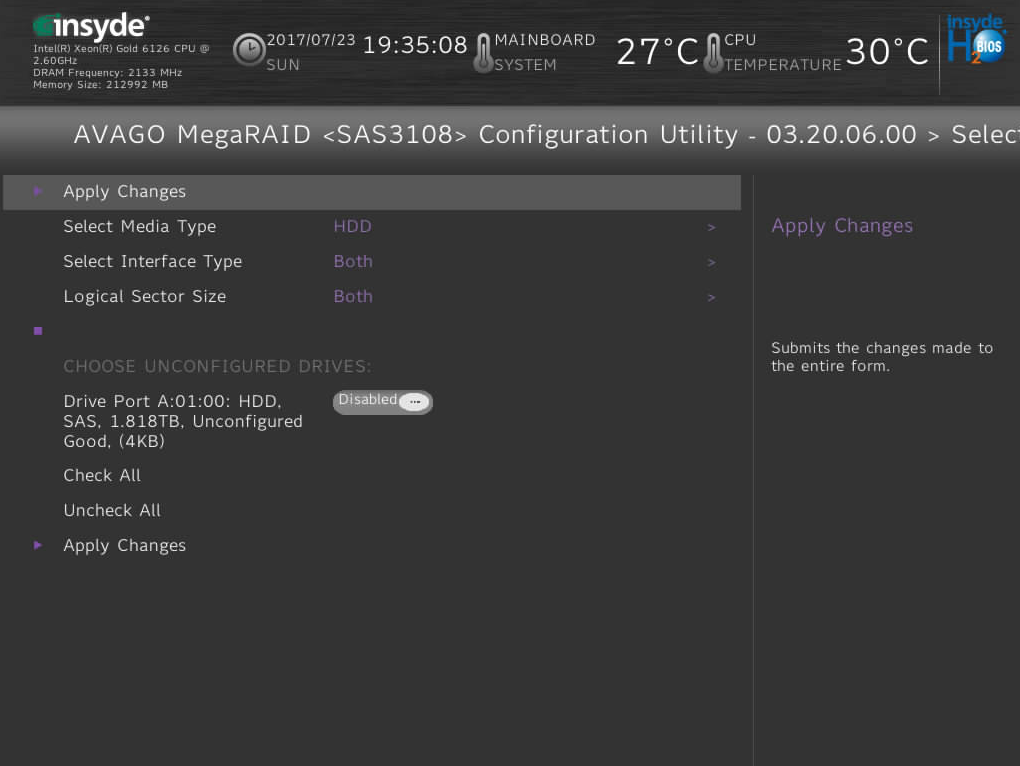

打開添加成員盤的界面

添加成員盤

配置過濾條件。

在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。

硬盤狀態為“Enabled”時表示該硬盤已選擇。

RAID 0支持的硬盤個數為1~32。

當RAID卡下面所有RAID組中的硬盤總數超過32或240（取決于RAID Key的規格）時，硬盤無法加入RAID組。

選擇“Apply Changes”按“Enter”保存配置。

在確認界面選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

單擊“OK”完成成員盤配置。

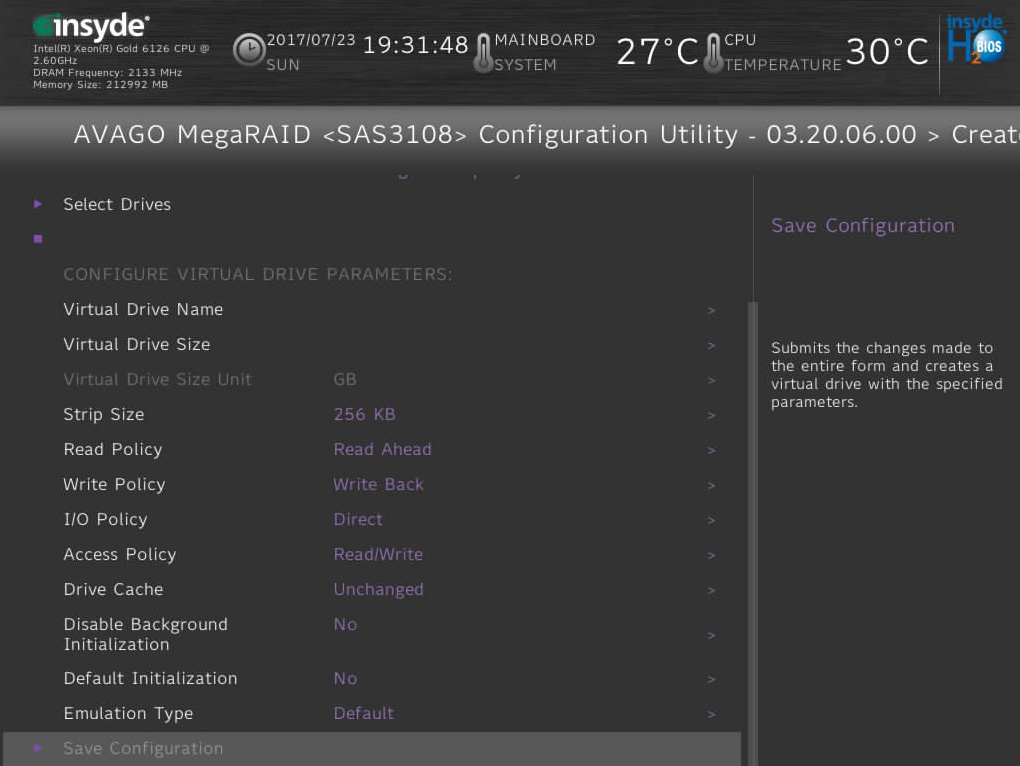

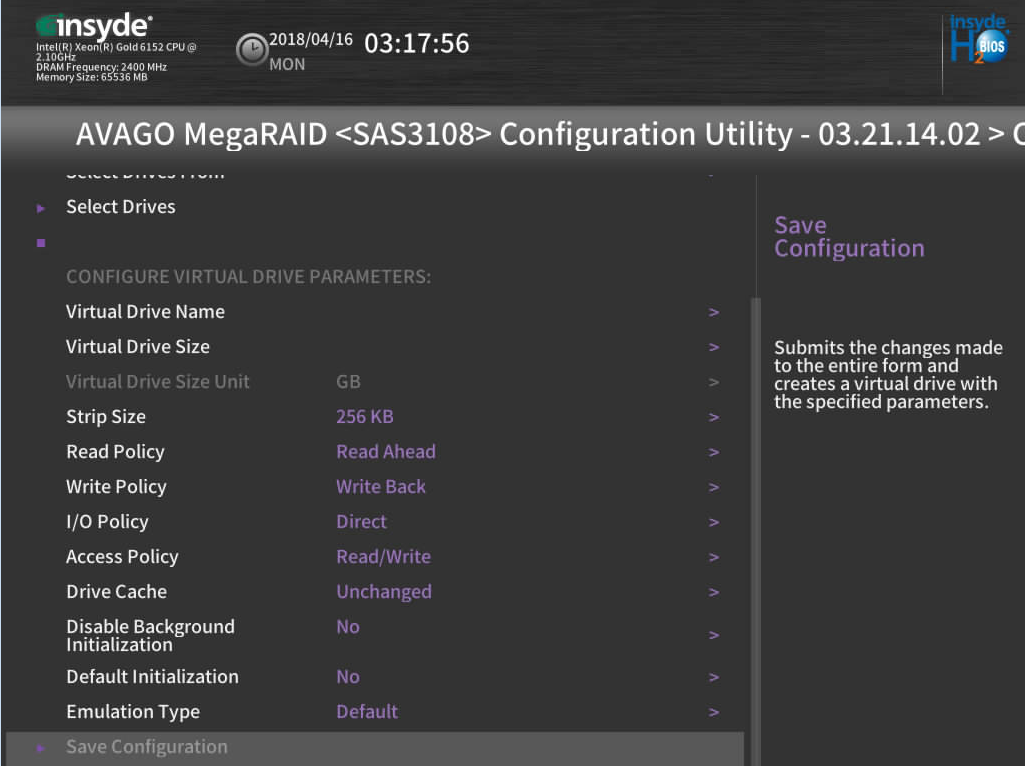

配置虛擬磁盤屬性。

配置虛擬磁盤的其他屬性。

保存配置。

選擇“Save Configuration”并按“Enter”。

顯示操作確認界面。

選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

提示The operation has been performed successfully。

單擊“OK”完成配置。

檢查配置結果。

按“ESC”返回上級界面。

選擇“Virtual Drive Management”并按“Enter”。

顯示當前存在的RAID信息。

創建RAID 1

操作場景

操作步驟

登錄管理界面，具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。

進入“Create Virtual Drive”界面。

在主界面中選擇“Main Menu”并按“Enter”。

選擇“Configuration Management”并按“Enter”。

選擇“Create Virtual Drive”并按“Enter”。

打開RAID配置界面。

Create Virtual Drive（1）

Create Virtual Drive（2）

選擇RAID級別。

通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。

在打開的列表中選擇要配置的RAID級別“RAID 1”，并按“Enter”。

添加成員盤。

通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。

在打開的列表中選擇成員盤來源，并按“Enter”。

下面以“Unconfigured Capacity”為例說明配置過程。

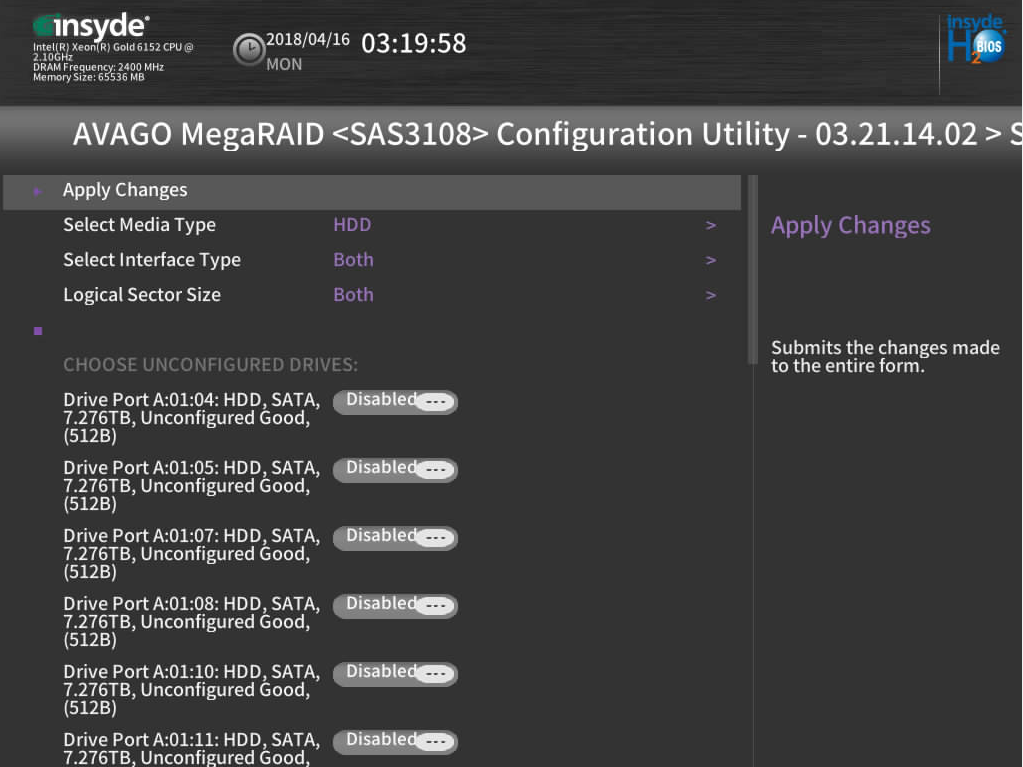

打開添加成員盤的界面。

添加成員盤

參數說明

配置過濾條件。

在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。

硬盤狀態為“Enabled”時表示該硬盤已選擇。

RAID 1支持的硬盤個數為2~32（偶數）。

當RAID卡下面所有RAID組中的硬盤總數超過32或240（取決于RAID Key的規格）時，硬盤無法加入RAID組。

加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。

LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。

各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

選擇“Apply Changes”按“Enter”保存配置。

在確認界面選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

單擊“OK”完成成員盤配置。

配置虛擬磁盤屬性。

配置虛擬磁盤的其他屬性。

保存配置。

選擇“Save Configuration”并按“Enter”。

顯示操作確認界面。

選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

提示The operation has been performed successfully。

單擊“OK”完成配置。

檢查配置結果。

按“ESC”返回上級界面。

選擇“Virtual Drive Management”并按“Enter”。

顯示當前存在的RAID信息。

創建RAID 5

操作場景

• 加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。
• LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。
• 各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

操作步驟

登錄管理界面，具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。

進入“Create Virtual Drive”界面。

在主界面中選擇“Main Menu”并按“Enter”。

選擇“Configuration Management”并按“Enter”。

選擇“Create Virtual Drive”并按“Enter”。

打開RAID配置界面。

 Create Virtual Drive（1）

Create Virtual Drive（2）

選擇RAID級別。

通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。

在打開的列表中選擇要配置的RAID級別“RAID 5”，并按“Enter”。

添加成員盤。

通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。

在打開的列表中選擇成員盤來源，并按“Enter”。

下面以“Unconfigured Capacity”為例說明配置過程。

打開添加成員盤的界面。

成員盤

配置過濾條件。

在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。

硬盤狀態為“Enabled”時表示該硬盤已選擇。

RAID 5支持的硬盤個數為3~32。

當RAID卡下面所有RAID組中的硬盤總數超過32或240（取決于RAID Key的規格）時，硬盤無法加入RAID組。

選擇“Apply Changes”按“Enter”保存配置。

在確認界面選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

單擊“OK”完成成員盤配置。

配置虛擬磁盤屬性。

配置虛擬磁盤的其他屬性。

保存配置。

選擇“Save Configuration”并按“Enter”。

顯示操作確認界面。

選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

提示The operation has been performed successfully。

單擊“OK”完成配置。

檢查配置結果。

按“ESC”返回上級界面。

選擇“Virtual Drive Management”并按“Enter”。

顯示當前存在的RAID信息。

創建RAID 6

操作場景

操作步驟

登錄管理界面，具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。

進入“Create Virtual Drive”界面。

在主界面中選擇“Main Menu”并按“Enter”。

選擇“Configuration Management”并按“Enter”。

選擇“Create Virtual Drive”并按“Enter”。

打開RAID配置界面。

Create Virtual Drive（1）

 Create Virtual Drive（2）

選擇RAID級別。

通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。

在打開的列表中選擇要配置的RAID級別“RAID 6”，并按“Enter”。

添加成員盤。

通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。

在打開的列表中選擇成員盤來源，并按“Enter”。

下面以“Unconfigured Capacity”為例說明配置過程。

打開添加成員盤的界面。

添加成員盤

配置過濾條件。

在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。

硬盤狀態為“Enabled”時表示該硬盤已選擇。

RAID 6支持的硬盤個數為3~32。

當RAID卡下面所有RAID組中的硬盤總數超過32或240（取決于RAID Key的規格）時，硬盤無法加入RAID組。

加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。

LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。

各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

選擇“Apply Changes”按“Enter”保存配置。

在確認界面選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

單擊“OK”完成成員盤配置。

配置虛擬磁盤屬性。

配置虛擬磁盤的其他屬性。

保存配置。

選擇“Save Configuration”并按“Enter”。

顯示操作確認界面。

選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

提示The operation has been performed successfully。

單擊“OK”完成配置。

檢查配置結果。

按“ESC”返回上級界面。

選擇“Virtual Drive Management”并按“Enter”。

顯示當前存在的RAID信息。

創建RAID 10

操作場景

操作步驟

登錄管理界面，具體操作方法請參見登錄管理界面（BIOS版本為V658及以上）或登錄管理界面（BIOS版本為V363及以下）。

進入“Create Virtual Drive”界面。

在主界面中選擇“Main Menu”并按“Enter”。

選擇“Configuration Management”并按“Enter”。

選擇“Create Virtual Drive”并按“Enter”。

打開RAID配置界面。

 Create Virtual Drive（1）

Create Virtual Drive（2）

參數說明

選擇RAID級別。

通過“↑”、“↓”選擇“Select RAID Level”并按“Enter”。

在打開的列表中選擇要配置的RAID級別“RAID 10”，并按“Enter”。

創建第1個Span。

通過“↑”、“↓”選擇“Select Drives From”并按“Enter”。

在打開的列表中選擇成員盤來源，并按“Enter”。

下面以“Unconfigured Capacity”為例說明配置過程。

打開添加成員盤的界面。

添加成員盤

參數說明

配置過濾條件。

在下方的硬盤列表中選擇要加入的成員盤并按“Enter”。

硬盤狀態為“Enabled”時表示該硬盤已選擇。

RAID 10支持2～8個Span，每個Span支持的硬盤數為2~16/32（偶數），且各個Span的硬盤數量必須保持一致。

RAID 10支持的硬盤總數為4~32/240（偶數）。

當RAID卡下面所有RAID組中的硬盤總數超過32或240（取決于RAID Key的規格）時，硬盤無法加入RAID組。

加入到RAID組的硬盤數據將會被清除，創建RAID前請確認硬盤中無數據或數據不需要保留。

LSI SAS3108支持的硬盤類型為SAS/SATA HDD和SAS/SATA SSD，同一RAID組必須使用同類型的硬盤，但可以使用不同容量或不同廠商的硬盤。

各RAID級別所需的硬盤數請參看支持RAID 0/1/5/6/10/50/60。

選擇“Apply Changes”按“Enter”保存配置。

單擊“OK”完成成員盤配置。

創建第2個Span。

當配置的級別為RAID 10時，需要配置多個Span，此時配置界面。

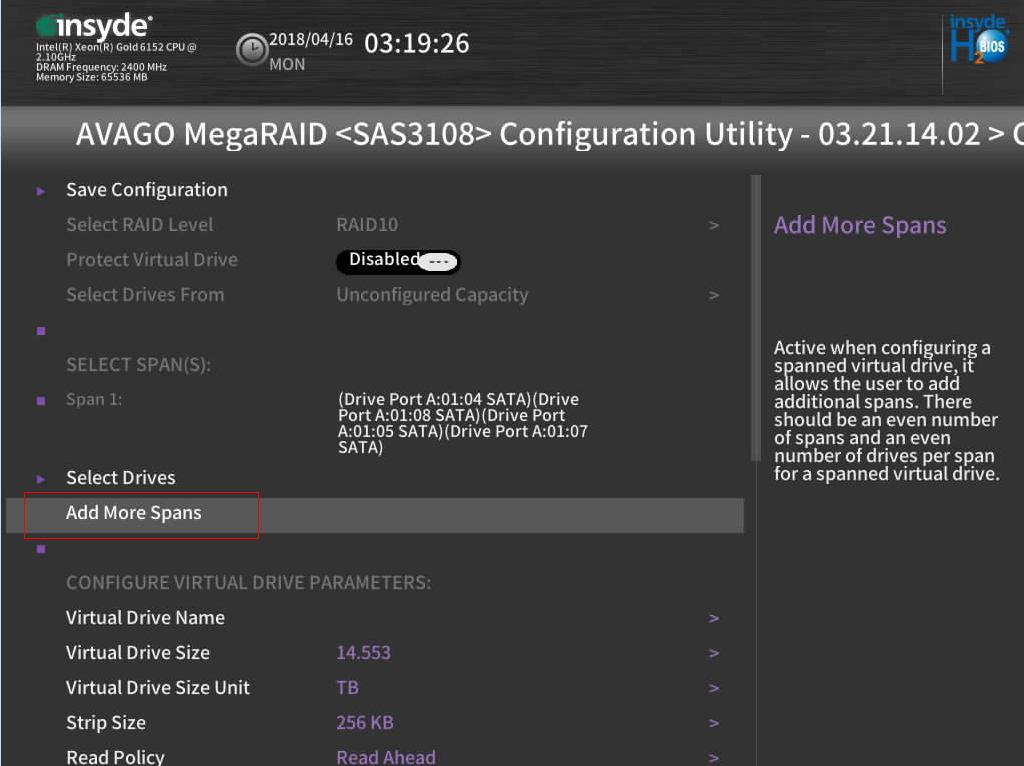

RAID 10的配置界面

選擇“Add More Spans”并按“Enter”。

選擇“Select Drives”并按“Enter”。

在打開的列表中選擇第2個Span的成員盤。

選擇完成后，將光標移至“Apply Changes”按“Enter”保存配置。

單擊“OK”完成成員盤配置。

根據業務需要重復5，使用其他空閑硬盤創建多個Span。

RAID10至少需要?jiǎng)?chuàng)建2個Span，最多可以創建8個Span。

配置虛擬磁盤屬性。

配置虛擬磁盤的其他屬性。

保存配置。

選擇“Save Configuration”并按“Enter”。

顯示操作確認界面。

選擇“Confirm”并按“Enter”。

選擇“Yes”并按“Enter”。

提示The operation has been performed successfully。

單擊“OK”完成配置。

檢查配置結果。

按“ESC”返回上級界面。

選擇“Virtual Drive Management”并按“Enter”。

顯示當前存在的RAID信息。
