背景：最近同事遇到了個ipsec問題，做的ipsec特性，ftp下載ipv6性能只有100kb, 正面定位該問題也蠻久了，項目沒有用openwrt, 不過用了開源組件strongswan, 加密算法這些也是內核自帶的，想著開源的不太可能有問題，想著我?guī)退{(diào)試一下開源的，他繼續正面定位。順便學習一下怎么玩一下ipsec。ipsec和strongswanWan網上資料很多，這里我們不再做過多的介紹，我們主要先介紹一下針對同事的該問題，環境怎么搭建。

環境搭建：我們知道ipsec 主要是實現不同局域網網段之間的加密傳輸，實際對于現網用戶的話需要服務器和客戶端之間有公網ip,我們這里沒有用公網ip也沒有什么影響，環境top圖如下：

ipsec編譯：一開始想著能不能直接用opkg在線安裝，發現安裝之后會遇到各種各樣的問題，解決一個又接著下一個，這條路暫時行不通。我們直接去編譯一下帶ipsec的openwrt的固件，遇到問題也好解決一點，這里我選擇的lean大佬的openwrt源碼，在國內我們玩openwrt的玩家基本都在用lean的代碼，因?yàn)閘ean的代碼適配了國內基本上常見的路由器固件，我們只需要make menuconfig開一下對應產品的宏就可以編譯，非常簡單上手。

我這里編譯的路由器型號是gl.mt3000,lean幫忙我們適配了其它ipsec依賴的strongswan對應的宏，不需要我們?nèi)ラ_(kāi)，截圖如下

我們可以看到lean的源碼web界面適配了ipsec  ikev1版本，不支持ikev2

我們可以需要自己去改一下ipsec的配置文件ipsec.conf就可以讓客戶端和服務端連接，配置文件內容如下：

config setup
conn %default
        ikelifetime=28800
        keylife=20m
        rekeymargin=3m
        keyingtries=1
        keyexchange=ikev2
conn site_to_site
        left=192.168.250.40 #這里填當前路由器wan ip
        leftsubnet=192.168.1.0/24 #這里填當前路由器網段
        leftid=192.168.250.40 #這里填當前路由器wan ip
        leftauth=secret
        rightauth=secret
        right=192.168.250.94 #這里填對方路由器wan ip
        rightsubnet=192.168.10.0/24 #這里填對方路由器網段
        rightid=192.168.250.94 #這里填對方路由器wan ip
        ike=aes128-sha1-modp2048!
        esp=aes128-sha1!
        auto=start

ipsec.secrets配置psk,服務器和客戶端psk要保存一致

root@OpenWrt:/etc# cat  ipsec.secrets
# /etc/ipsec.secrets - strongSwan IPsec secrets file
: PSK "1"
mw : XAUTH "1"

另外一臺路由器我們也需要這樣配置，就是上面ipsec.conf里面填寫ip地址的地方需要和上面反過來就可以了。

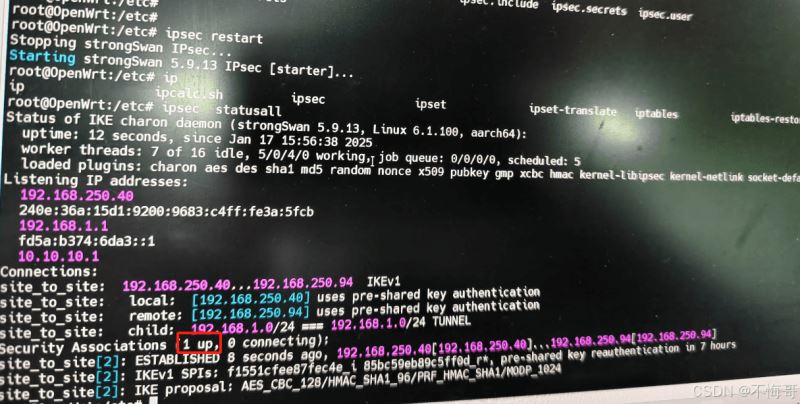

我們都編輯好之后，如果之前ipsec進程已經運行了，我們可以用執行命令ipsec restarts,如果之前沒有運行，我們需要執行ipsec start, 然后我們可以執行ipsec statusall查看當前的轉態，我們可以看到有個connecting，說明正在連接中，如果up前面不是0，那么說明我們ipsec 已經連接上了。

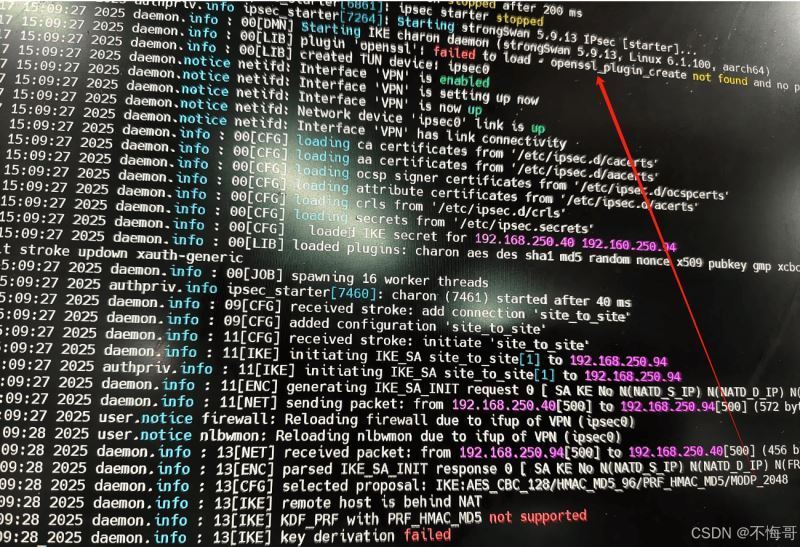

我們配置好ipsec.conf后，發現死活連接不上，up前面一直是0，然后做了一個嘗試，把配置文件里面的ipsec.conf里面的ikv2改成了ikv1發現連接上了，之前一直懷疑加密算法有問題，看來加密算法是沒有問題，此刻阻塞了。剛好手機拍下了日志，把日志往群里發了一下，細心的群友看出了問題點。

openssl制作證書的時候需要，這里不知道為啥ikv1可以ikv2不行，可以找一下提示的這個函數openssl_plugin_create在哪里定義，安裝試一下

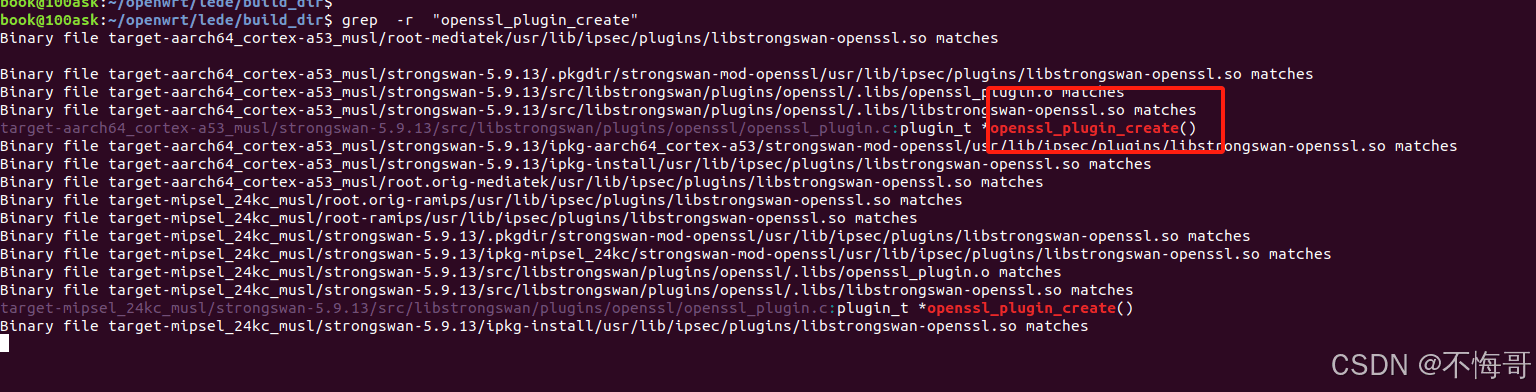

然后我搜了一下這個函數是在哪個地方定義的，只需要我們?nèi)ラ_(kāi)一下對應的宏就行

然后重新編譯了一下版本，發現連接上去了。

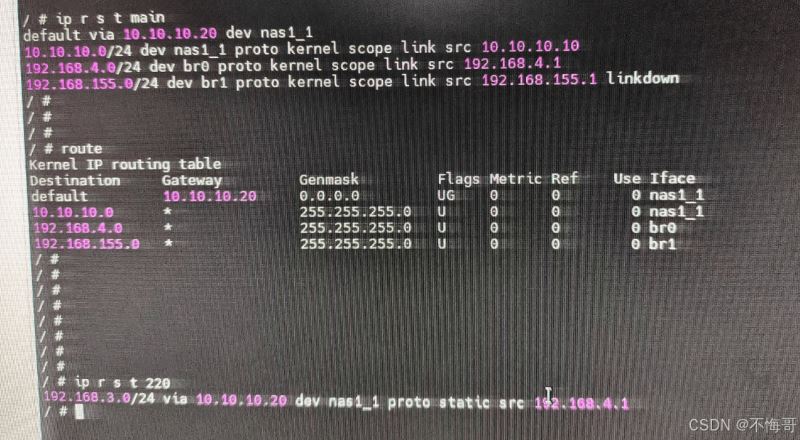

我們簡單測試一下：發現只能ping通網關，2臺路由器下面的lan側設備不能互相ping通，之前懷疑策略路由有問題，命令如下

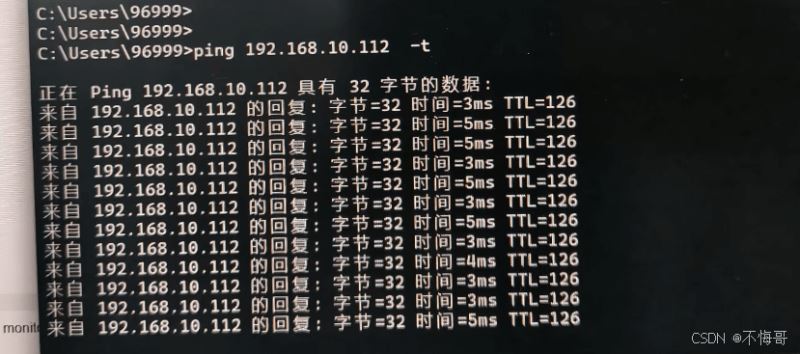

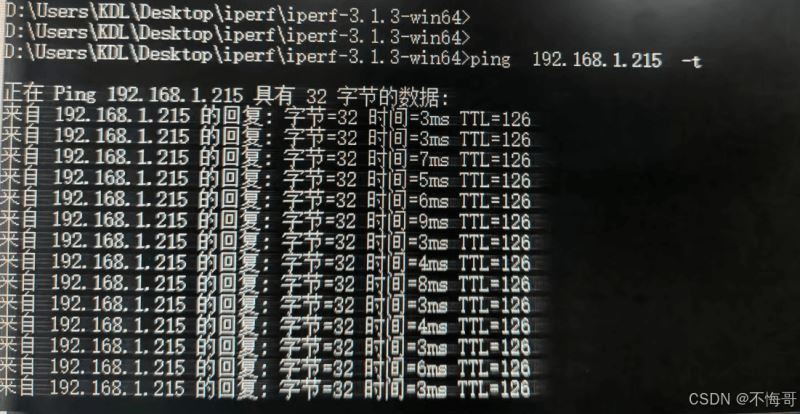

可是不管怎么去改策略路由還是不行，還在頁面上去配置了靜態路由器，之前在bibi看到過有說需要配置一下靜態路由，只能病急亂投醫，做了很多嘗試還是不行。又繼續查詢資料，說的是關閉防火墻，因?yàn)橹拔乙呀?jīng)做過了一個嘗試，就是只關閉一臺路由器的防火墻，沒有關閉另外一臺路由器的，這次我嘗試2臺路由器都關閉了，竟然都ping通了。

關閉防火墻命令如下：

etc/init.d/firewall stop

ipsec報文是加密的，我們抓包看一下，是否是這樣的，用tcpdump抓了一下，然后報文沒有加密，很疑惑，轉念一想，不應該呀?？赡苁亲グc(diǎn)位的問題，我們tcpdump是在協議棧入口抓的，可能還沒有經過ipsec加密的地方，然后我又抓了一下wan口的報文，這次對得上了。

我們用iperf3打流測試一下ipv4看一下性能怎么樣，性能不是很高，只有20bps，不過規格說的是10bps, 也滿足了要求。接下來我們看一下ipv6性能怎么樣，直接ftp下載一下文件，速率和ipv4差不多，也是20bps左右。ipv6的配置文件如下：主要和ipv4的區別就是填寫ipv4地址的地方都寫ipv6的就行。
