一、重談Linux下一切皆文件

我們說了一切皆文件，對于操作系統來說，磁盤鍵盤顯示屏等等一系列的外設都是文件。

舉一個訪問外設的例子：

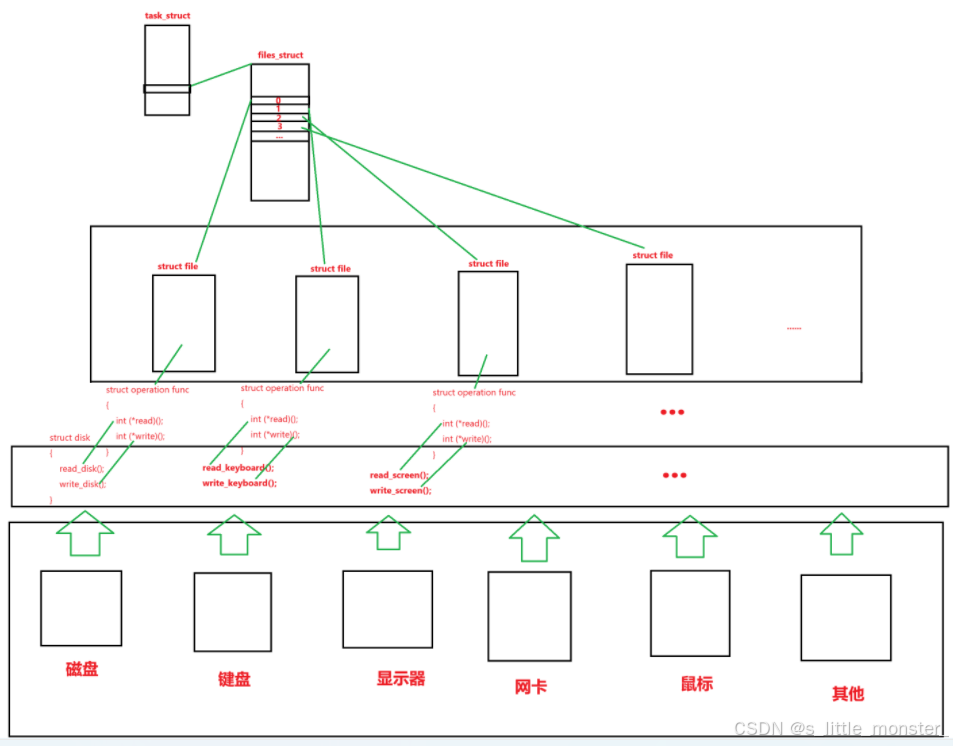

進程運行，從進程PCB中找到指針指向文件管理結構體，然后在這個結構體中我們可以找到struct file*類型的指針指向一個個的文件管理結構體struct file，在這些結構體中都有著一個專門放讀寫函數的結構體，調用這些讀寫函數可以訪問到外設存放讀寫函數的結構體，而雖然每個外設的讀寫方式不同，但它們僅把處理好的代碼封裝后將接口漏出，方便上方函數的統一調用，這樣雖然每個外設不同，但是我們通過一種求同存異的方法，將它們統一協調調度起來

類似于鍵盤一類的只有讀或者顯示屏一類的只有寫的外設，我們也有讀或?qū)懙慕涌?，只是接口不做處理，方便統一

二、操作系統對物理內存的管理

1、物理內存與磁盤的數據交互

在操作系統的運行機制里，物理內存和磁盤之間的數據交換起著關鍵作用，這種交換一般就是以頁page為單位，常見的頁大小為 4KB，在物理內存中，一個 4KB 大小的空間被稱作頁框，而從磁盤加載到這個頁框里的4KB數據塊則被叫做頁

采用這種以頁為單位進行數據交換的方式，具有顯著的優勢，一方面，能有效減少IO操作的次數，進而提升系統效率，舉例來說，如果需要讀取數據，一次讀取 4KB 與分四次讀取每次 1KB 相比，前者的效率要高得多，對于硬盤來說，一次讀取 4KB 時，CPU 只需與磁盤進行一次交互，而分四次讀取 1KB 時，CPU 要與磁盤進行四次交互，且這四次操作很可能不連續，這就意味著效率低下，另一方面，這種方式還遵循基于局部性原理的預加載機制，即便當前 CPU 僅需訪問 100 字節的內容，操作系統和磁盤之間依舊會以 4KB 為單位將數據加載進來，這是因為根據經驗，CPU 在訪問當前磁盤中的代碼和數據時，后續有較大概率會訪問附近空間的代碼和數據，還有一方面，就是對齊，磁盤中的最小寫入單位是頁，因為計算機硬件的設計往往遵循一定的對齊規則，這樣可以提高數據訪問的效率內存和磁盤控制器在設計時，通常會按照特定的字節邊界來組織和傳輸數據，以頁為單位進行數據交換可以保證數據在內存和磁盤之間的傳輸是按照硬件對齊要求進行的，減少硬件處理的復雜性

2、操作系統對物理內存的管理

操作系統具備感知物理內存的能力，其對物理內存的管理遵循先描述再組織的原則，在內核中，struct page 結構體承擔著描述物理內存的重要職責，一個 struct page 對象對應著一個 4KB 的內存頁框，該結構體中記錄了當前頁框的諸多屬性信息，像頁框的狀態、引用計數等

操作系統會把物理內存劃分成一個個的struct page對象，再用數組的形式將它們組織起來，數組的下標即為對應的頁號，若要確定一個物理地址所在的頁號，只需將該物理地址除以 4096 b（4KB = 4 * 1024 = 4096 b），或者將該地址按位與上 0xFFFFF000（以 32 位系統為例），把低 12 位清零，得到的結果就是該地址所在的頁號

在進行內存申請操作時，系統會訪問 page 數組，查看 struct page 里的 flags 屬性，通過這個屬性，系統能夠判斷當前頁框的狀態，確定其是否已被使用，若未被使用，系統就會修改 flags 以表明該頁框已被申請，此外，flags 除了能表示頁框的使用狀態外，還能指示該頁框是只讀還是可讀寫等狀態，

當然這里所介紹的只是操作系統對物理內存管理的一個基礎模型，實際上真正的內存管理系統要復雜得多

三、文件頁緩沖區

在操作系統內核中，struct file 是一個重要的數據結構，用于描述一個已打開的文件，而 inode 這一概念是在介紹磁盤時引入的，磁盤上的每個文件都對應著一個inode，它存儲了該文件的屬性信息，struct file 和 inode 之間存在著緊密的聯系，struct file中僅記錄了文件的少量屬性，而struct inode結構體則專門用于記錄一個文件的所有屬性，在 struct file 中有一個指針字段，它指向該文件的struct inode對象

文件由內容和屬性兩部分構成，在磁盤上，文件的屬性由 inode存儲，文件的內容則由數據塊存儲，那么，在操作系統內核中，文件的內容（數據）是如何表示的呢？答案就是通過文件頁緩沖區，在 struct file 結構中有一個指向 struct address_space 結構體的指針，在 struct address_space 結構體中，有一個 struct radix_tree_root 結構體對象，它實際上是一種樹狀結構，即基數樹（也叫字典樹），樹中的每個節點都是 struct radix_tree_node 類型，該類型中有一個名為 slots 的 void* 類型數組，數組中存儲的其實就是 struct page 對象的地址，簡單來說，在 struct file 結構體中有指向物理內存頁框的指針，我們把這些物理內存區域稱為文件頁緩沖區

向文件寫入數據的過程

當使用C/C++庫函數向文件中寫入數據時，整個過程分為幾個階段，首先，數據有可能會被寫入到語言層面的用戶緩沖區，然后，在合適的時機，這些數據會被從用戶緩沖區寫入到該文件對應的文件頁緩沖區中，最后，還是在合適的時機，數據會從文件頁緩沖區被寫入到磁盤

將物理內存中的數據刷新到磁盤這一操作由IO子系統負責執行，進程通常無需關注具體的執行過程，在操作系統中，會存在大量的IO操作，可能有很多進程都需要將數據寫入磁盤，為了有效管理這些操作，操作系統會按照先描述再組織的方式對所有的IO操作進行管理，內核中的struct request結構就是專門用來描述一個IO操作的

在Linux操作系統中，每個進程打開的每個文件都有自己的 struct inode 對象和對應的文件頁緩沖區，也就是所謂的內核緩沖區，它們共同保障了文件操作的高效和穩定

四、動態庫是如何被加載的

動態庫在進程運行時要被加載到內存，一般我們常用的動態庫是要被所有的可執行程序動態鏈接的，所以動態庫在系統中加載完成后，會被所有的進程所共享

在操作系統的進程管理與庫使用機制中，進程與動態庫的交互有著獨特的方式，一個進程在運行過程中，是可以同時鏈接多個動態庫的，不過，當系統中存在多個進程時，不能簡單地認為系統中必然存在多個不同的動態庫，多個進程可能會依賴相同的動態庫，操作系統對動態庫采用“先描述，再組織”的策略進行管理，它會為每個動態庫創建相應的數據結構來描述其屬性、位置等信息，然后將這些描述信息組織起來，以便高效地進行查找、加載和管理，憑借這種管理方式，操作系統對系統中所有動態庫的加載狀態了如指掌

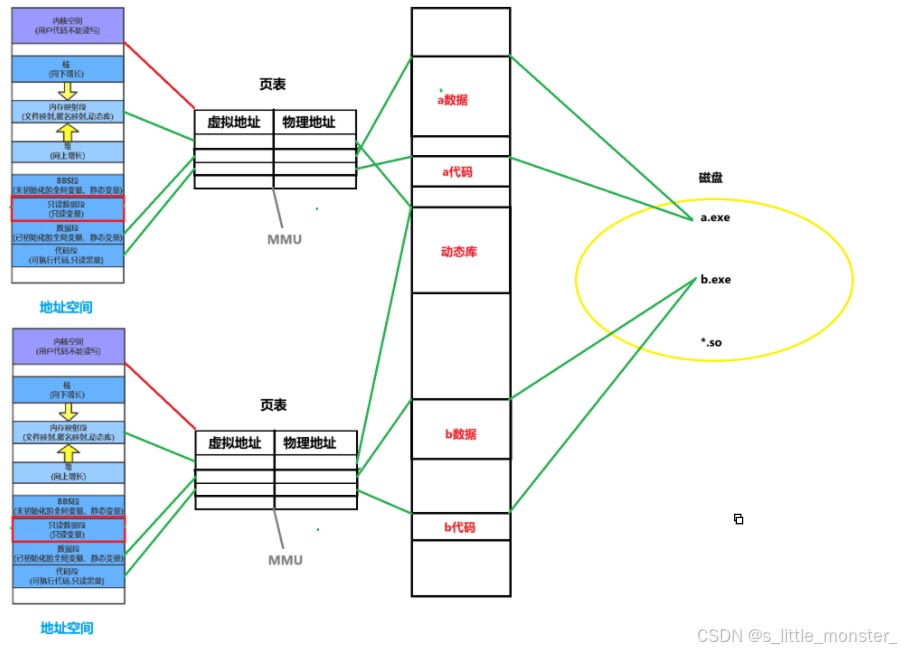

以 a.exe 為例，它在編譯鏈接階段選擇使用動態庫，當 a.exe 運行成為 a 進程后，CPU 會按照程序的指令順序依次執行代碼，假設在執行過程中遇到了一個庫函數調用，此時，操作系統會檢查該函數所在的動態庫是否已經被加載到內存中，若尚未加載，操作系統會負責將該動態庫加載到內存，這一加載過程本質上與文件加載一致，因為動態庫本身也是以文件形式存在的，并且具有 inode 來標識其在文件系統中的元數據

動態庫加載完成后，操作系統會在 a 進程的頁表中建立該動態庫與 a 進程地址空間中共享區的映射關系，這樣，當 CPU 需要執行上述函數時，就可以從代碼段跳轉到共享區去執行動態庫中該函數的代碼，執行完畢后，CPU 會跳轉回代碼段，繼續執行后續的程序指令

b.exe 同樣在編譯鏈接時采用動態庫，之后被加載到內存成為 b 進程，當 CPU 執行 b 進程的代碼并遇到上面函數調用時，因為在 a 進程已經將該所在的動態庫加載到了內存，操作系統不會再次重復加載該動態庫，而是直接在 b 進程的頁表中建立該動態庫與 b 進程共享區的映射關系，通過這種方式，同一個動態庫可以被多個進程共享使用，所以動態庫又被稱為共享庫

關于動態庫中的全局變量

動態庫確實可以被多個進程共享，但對于動態庫中的全局變量（例如 errno），需要特殊的處理機制來保證各個進程之間的數據獨立性，errno 是 C 語言標準庫提供的一個全局變量，用于存儲最近一次庫函數調用失敗時的錯誤碼

如果簡單地讓所有進程共享 errno，會引發嚴重的問題，例如，當 a 進程調用庫函數失敗，errno 被設置為 1，此時如果 b 進程也使用這個共享的 errno，就會導致 b 進程錯誤地獲取到 a 進程的錯誤碼，這顯然不符合邏輯

實際上，操作系統采用了寫時拷貝技術來解決這個問題，當某個進程要修改 errno 時，操作系統會通過引用計數來判斷該動態庫是否被多個進程共享，如果該動態庫被多個進程共享，操作系統會為該進程復制一份動態庫中相關數據（包括 errno）的副本，而不是直接修改共享的數據，這樣，每個進程都有自己獨立的 errno 副本，從而保證了各個進程之間的錯誤碼不會相互干擾，只有當進程對數據進行寫操作時才會發生拷貝，而在只讀的情況下，多個進程仍然可以共享同一份動態庫數據，從而充分發揮了動態庫共享的優勢

五、深入理解地址

1、程序地址

在一個程序編譯好后形成了可執行文件，在它的內部是有地址的概念的，這里程序內部的地址我們稱為邏輯地址，我們計算機一般采用的是平坦模式編址，平坦模式編址是一種簡化的內存編址模型，在這種模式下，整個內存空間被視為一個連續的、線性的地址空間，程序可以直接訪問這個連續地址空間內的任意內存位置，而不需要像分段模式那樣進行復雜的段地址和偏移地址組合計算，在平坦模式中，內存地址是一個單一的、連續的數值，從 0 開始一直到系統所支持的最大內存地址

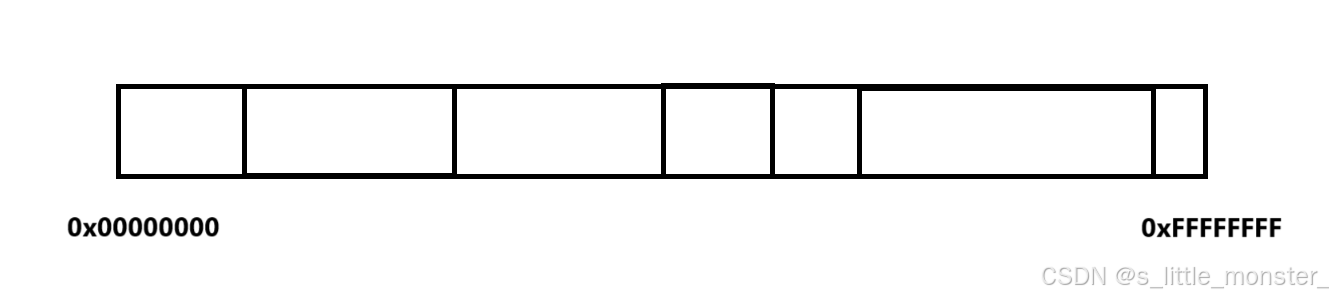

32位下的4GB內存地址

2、進程地址

我們知道，可執行程序內部采用的是邏輯地址（也叫虛擬地址）進行編址，物理內存本身有其固定的物理地址，無論可執行程序是否加載，物理內存的地址體系是一直存在的，當可執行程序被加載到內存后，程序中的每一條指令和數據都會對應一個物理地址，這是通過地址映射機制實現的

那么，CPU 是如何知道可執行程序的第一條指令位置呢？在編譯生成可執行程序時，除了生成代碼段、數據段等程序內容外，還會生成一個文件頭，這個文件頭包含了諸多重要信息，其中就有可執行程序的入口地址，此地址是邏輯地址（虛擬地址）

在 CPU 中有一個關鍵的寄存器，即程序計數器—PC 寄存器，它存儲著接下來要執行指令的地址，實際上，在程序啟動階段，不會立刻把整個可執行程序加載到內存（可以想象我們打游戲的時候不是打開游戲就能玩的，需要等待加載）而是先將可執行文件的頭部加載進來，操作系統讀取文件頭，從中獲取可執行程序的入口地址，并將該地址設置到 PC 寄存器中

CPU 拿到這個虛擬地址后，會借助內存管理單元去查詢頁表，頁表記錄了虛擬地址和物理地址的映射關系，若查詢發現該虛擬地址對應的頁表項無效，也就是此頁面尚未建立內存映射，操作系統會觸發缺頁中斷，缺頁中斷發生后，操作系統暫停當前程序的執行，從磁盤把對應的程序頁面加載到物理內存的空閑頁框中，同時更新頁表，建立起虛擬地址到物理地址的映射，之后，恢復程序執行，CPU 就能訪問到物理內存中對應的指令了

CPU 憑借其內置的指令集，能夠明確識別每條指令的長度，在正常運行狀態下，CPU 按照 PC 寄存器所存儲的地址順序執行指令，每執行完一條指令，PC 寄存器會自動更新為下一條指令的地址，當程序執行過程中遇到函數調用指令或跳轉指令時，PC 寄存器的值會被修改為新的虛擬地址，CPU 會依據這個新的虛擬地址再次查詢頁表，若發現頁面未在內存中，將再次觸發缺頁中斷

由此可見，CPU 正是通過將虛擬地址轉換為物理地址的方式，來執行可執行程序中的指令以及訪問可執行程序中的變量的，這種基于虛擬內存和地址映射的機制，為程序提供了獨立的地址空間，增強了內存管理的靈活性和安全性

3、動態庫地址

在計算機系統的程序執行機制中，可執行程序內部采用邏輯地址進行編址，CPU通過將虛擬地址轉換為物理地址的方式來執行指令

靜態庫在編譯鏈接過程中會被整合到可執行文件中，當可執行程序啟動運行時，操作系統會將包含靜態庫代碼的可執行文件加載到物理內存，之后 CPU 方可執行其中的指令，靜態庫中的函數采用絕對編址，這是因為它們已成為可執行文件的組成部分，其地址在編譯鏈接階段就已經確定下來

在可執行程序的編譯階段，對動態庫內函數的引用表現為未解析的符號，當程序進入運行狀態時，動態鏈接器承擔起解析這些符號的任務，由于動態庫在運行時能夠被加載到虛擬內存共享區的任意位置，要將動態庫加載到固定位置存在較大困難，這是由于一個可執行程序往往會同時使用多個動態庫，各個動態庫的大小不盡相同，并且每個動態庫都采用獨立的編址方式，不同動態庫中可能出現相同的編址情況，為了實現動態庫在虛擬內存共享區任意位置的加載，動態庫內部采用相對編址的方法，對于動態庫中的函數，僅需明確其在庫中的偏移量即可，鑒于庫中函數的偏移量是已知的（在編譯動態庫時，編譯器會按照一定的規則對庫中的代碼和數據進行布局，編譯器知道每個函數在代碼段中的起始位置以及函數內部代碼的長度），動態庫便能夠被加載到虛擬內存共享區的任意位置

在此機制下，操作系統只需記錄每個動態庫在虛擬內存中的起始地址，當需要執行某個動態庫函數時，通過將該函數所在動態庫的起始地址與該函數的偏移量相加，即可得到該函數在程序地址空間中的虛擬地址，隨后，依據此虛擬地址查詢頁表，找到該函數在物理內存中的對應地址，進而執行該庫函數，GCC 編譯器中的 -fPIC 選項，其作用就是讓編譯器在生成動態庫文件時，直接使用偏移量對庫中的函數進行編址，從而實現代碼的位置無關性
