1.進程地址空間分布

進程地址空間分布圖

棧區是向地址減小方向開空間(棧是先使用高地址)，而堆區是向地址增長方向申請空間(堆是先使用低地址)，堆棧之間的共享區，主要用來加載動態庫。

我們通過如下代碼來驗證一下是否符合上面的地址空間分布：

#include<stdio.h>
#include<stdlib.h>
int g_unval;//未初始化
int g_val = 100;//初始化
int main(int argc, char* argv[], char* env[])
{
    const char* p = "hello bit";//p是指針變量(棧區)，p指向字符常量h(字符常量區)
    char* q = (char*)malloc(10);//q 存放堆區地址，&q 指的是棧區地址
    printf("env addr:            %p\n", env[0]);//環境變量
    printf("args addr            %p\n", argv[0]);//命令行參數

    printf("stack addr:          %p\n", &p);//p先定義，先入棧
    printf("stack addr:          %p\n", &q);//棧區


    printf("heap addr:           %p\n", q); //堆區
    printf("global val:          %p\n", &g_val); //全局初始化
    printf("global uninit val:   %p\n", &g_unval); //全局未初始化
    printf("read only :          %p\n", p);   //字符常量區
    printf("code addr:           %p\n", main);//代碼區起始地址
    return 0;
}

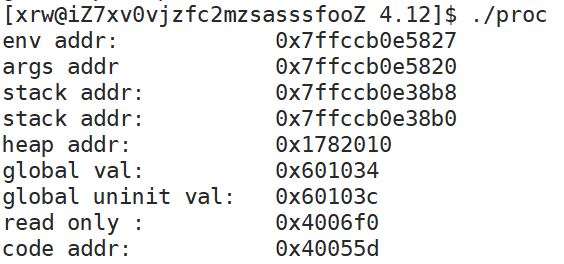

運行結果如下：

地址自上而下，可以看到它的地址分布嚴格遵守上面的進程地址分布圖

進程地址空間，會在進程的整個生命周期內一直存在，直到進程退出，所以全局變量會一直存在。

2. 地址空間是虛擬的

進程地址空間不是實際的物理內存而是一個虛擬的地址內存

我們?nèi)绾悟?yàn)證這個觀點呢？？通過如下代碼：

#include<stdio.h>
#include<unistd.h>
int g_val = 10;
int main()
{
    printf("剛開始時的g_val：%d\n", g_val);
    pid_t id = fork();
    if (id == 0)
    {
        //子進程
        g_val = 100;
        printf("子進程中的g_val：%d\n", g_val);
        printf("子進程中g(shù)_val的地址:%p\n", &g_val);

    }
    else if (id > 0)
    {
        //父進程
        printf("父進程中的g_val：%d\n", g_val);
        printf("父進程中g(shù)_val的地址:%p\n", &g_val);

    }
    return 0;
}

運行結果如下：

可以看到這里父子進程中g(shù)_val的地址是相同的，而g_val的值卻是不同的。

根據常識我們都知道，一個地址不可能存放有兩個不同的數據，因此我們可以得出進程地址空間中的地址并不是真實的物理內存地址，而是一個虛擬地址?。?/p>

虛擬地址是由操作系統提供的，由馮諾依曼體系結構我們知道任何數據在啟動時必須加載到物理內存，所以肯定需要將虛擬地址轉化成物理地址。因此操作系統需要將虛擬地址轉化成物理地址。

進程地址空間是由操作系統虛擬出來的內存， 那么操作系統是如何劃分進程地址空間區域的？？

進程地址空間本質上是一種數據結構，是多個區域的集合。在Linux內核中，有這樣一個結構體：struct mm_struct，在這個結構體里面進行區域的劃分（棧區堆區等區域）。

struct mm_struct
{
    //...

    unsigned long heap_start;//堆區
    unsigned long heap_end;

    unsigned long stack_start;//棧區
    unsigned long stack_end;

    unsigned long uninit_start;//未初始化區
    unsigned long uninit_end;

    unsigned long init_start;//初始化區
    unsigned long init_end;

    unsigned long code_start;//代碼區
    unsigned long code_end;
    //...
}

這里還存在一個疑問？？假設物理內存是4G的情況下，那么每一個進程中都有一個4G的進程地址空間，我們都知道一個內存可以加載多個進程，那么物理內存足夠給每一個進程中的進程地址空間的地址數據進行映射存放下來嗎？

答案是夠的，每一個進程都認為他們會使用4G的物理內存，但實際上他們所使用的空間遠遠小于4G的內存，因此內存中才能加載多個進程。

3.虛擬地址和物理地址的映射

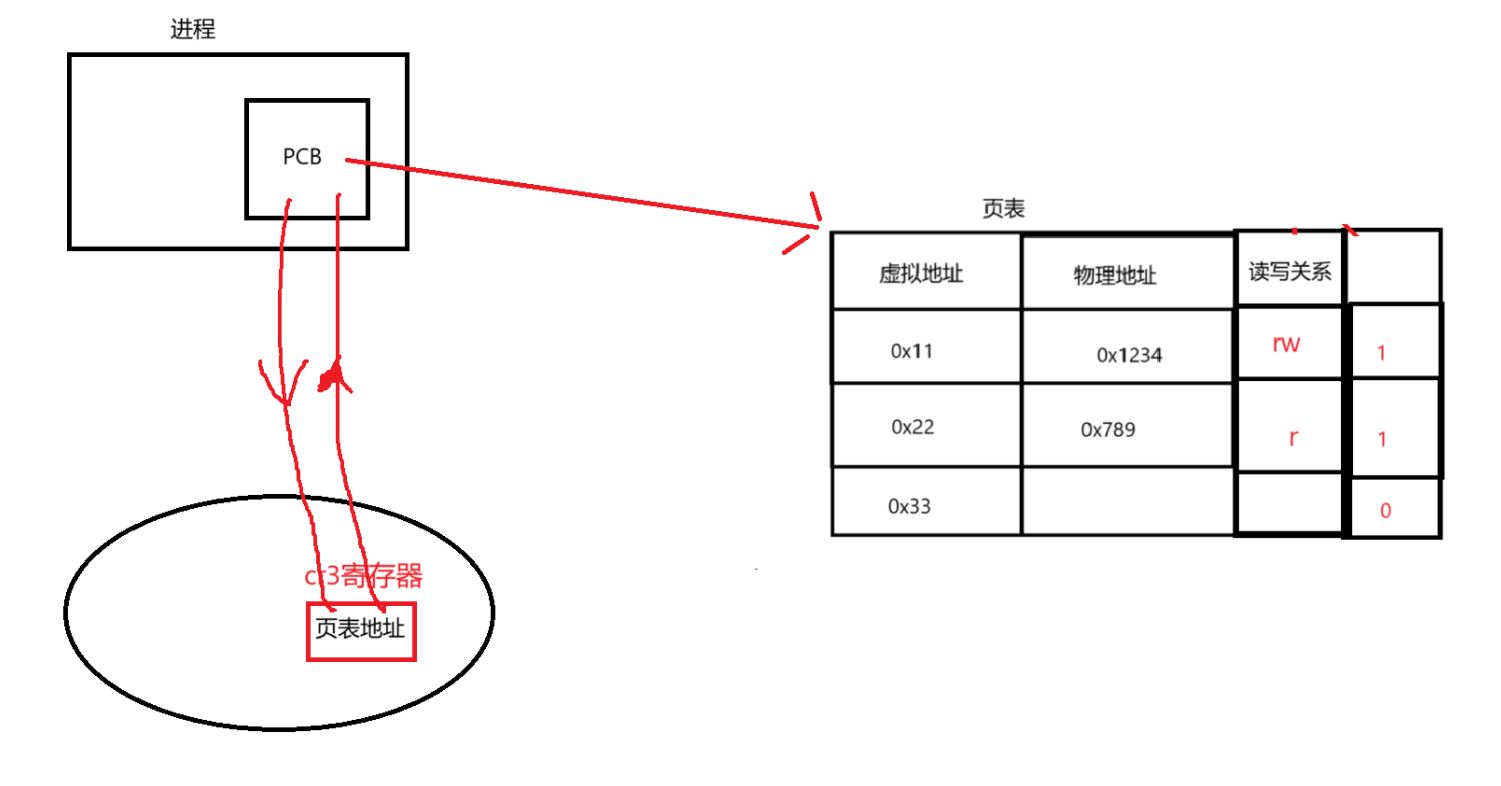

每一個進程都會有一個PCB（task_struct結構體），而PCB中有一個指針指向各自進程的地址空間，進程將自己的代碼和數據首先放在虛擬地址空間的對應的區域，在這其中會有一種表結構，叫做頁表，頁表的核心工作就是完成虛擬地址到物理地址之間的映射。之后，我們的代碼和數據通過頁表的映射加載到實際的物理內存中。

因此通過頁表建立的虛擬與物理地址之間的對應關系成功將進程中的代碼和數據存入到了內存中

這里我們回答幾個問題。

1.不同進程的虛擬地址可以一樣嗎？？

可以的，因?yàn)椴煌M(jìn)程之間的虛擬地址可以是一樣的，每一個進程都有獨屬于自己的頁表，他們通過頁表映射到不同的物理地址。

2.不同進程的虛擬地址在頁表映射的物理地址是否會重復？？

答案是不會的。但是存在著一種特殊情況，當父進程創造子進程，子進程會以父進程的地址空間和頁表的映射等為模板，創造屬于自己的進程地址和頁表，當子進程不對代碼和數據做改變時，子進程的頁表還是會指向和父進程一樣的物理地址。

但是當子進程對數據修改時，操作系統會在物理內存中進行寫實拷貝，開辟出一個新的物理地址，里面存放子進程修改后的數據，并且此時頁表會更新映射的物理地址。（這就回答了上面父子進程中為什么g_val的值不同，而進程地址相同的原因）

4.地址空間和頁表存在的意義

1.保護物理內存，維持進程的獨立性

如果進程直接訪問物理內存，若進程中存在代碼問題（如指針越界等等），那么這個進程很可能會訪問到別的進程的數據并對該數據進行修改，這就破壞了進程的獨立性。而有了虛擬地址之后，通過頁表只能訪問自己映射到的物理內存保證了進程的獨立性。

2.頁表可以進行越界行為的檢查

• 第一種檢查，通常為指針越界的檢查 ：

當發生越界行為，系統會檢查越界后的地址地址是否在對應的區域（比如指針原本是棧區，越界后依然在棧區），編譯器會通過mm_struct結構體里面該區域的范圍比對，如果還在對應的區域那么編譯器會認為合法，如果不在則非法。

• 第二種檢查，檢查是否對常量區的數據進行修改：

其實頁表也有一種權限管理判斷是否可以讀寫，當你對數據區進行映射時，數據區是可以讀寫的，相應的在頁表中的映射關系中的權限就是可讀可寫，但是當你對代碼區和字符常量區進行映射時，因?yàn)檫@兩個區域是只讀的，相應的在頁表中的映射關系中的權限就是只讀，如果你對這段區域進行了寫，通過頁表當中的權限管理，操作系統就直接就將這個進程干掉。

3.降低內存和進程管理的耦合

• 若沒有進程地址空間，當進程退出時，內存管理需要盡快對該進程回收釋放，而有進程加載到內存時，內存管理又要及時分配資源，耦合度太高。
• 當有了進程地址空間后，一個進程需要資源的時候，通過頁表映射去要就即可。
• 內存管理就只需要知道哪些內存區域(配置)是無效的，哪些是有效的(被頁表映射的就是有效的，沒有被頁表映射的就是無效的)。
• 當進程退出，頁表也隨之退出，沒有了映射關系后，物理內存將該進程的數據映射的物理地址設置為無效即可。同理有進程進入時設置為有效。

物理內存如何知道某個地址是否被映射（有效）？？

可以理解為在每個物理內存的地址出有一個計數器，當計數器為1，即該處被映射，為0時則沒被映射。

4.內存管理如何將一些大型數據加載到物理內存

內存管理是通過延遲加載的方式加載到物理內存的。一個大型進程，內存管理首先會給你加載小一部分先供你使用，當你使用完時，會先將進程置為睡眠狀態，然后將進程再喚醒，再加載一部分?jǐn)?shù)據代碼，進程再繼續使用，依次反復。對于用戶來說，唯一感覺到的是我的游戲運行的慢了。

頁表中還有一個管理權限判斷判斷進程的代碼和數據是否已經加載到了內存，0為沒有加載到內存，而1則相反，這只是一個簡化理解

磁盤會將這個大型可執行程序的數據和代碼一點點的放入到內存當中，而操作系統對物理內存的分配是：進程用到哪里就加載多少數據代碼原則。

進程所有的代碼和數據都有對應的虛擬地址，因此對于那些還不需要用到的數據代碼，頁表會在對應權限標0表示沒有加載到內存，當需要這個數據代碼的時候，操作系統會在物理內存里開辟空間，并且訪問磁盤里對應的代碼和數據。

這些理解都是一些比較淺的理解，對于頁表的具體理解，需要后面進行更深的理解。

最后還有兩個問題，CPU如何訪問進程的頁表？？CPU對頁表做出修改后，進程如何保持更新呢？？

頁表的地址屬于進程的上下文。

CPU中有一個叫做cr3的寄存器存放著頁表的地址（可以把頁表想象成unordered_map結構的對象），CPU也是通過該地址訪問頁表的，當進程運行完后，進程會帶走自己的臨時數據，也就是進程的上下文，所以進程也會帶走頁表的地址，這樣就做到了保持更新。
