ragflow?k8s部署過程圖文詳解
一、概述
ragflow官方提供的安裝方式是docker-compose方式部署的,單機運行。
k8s部署方式,暫未提供。
不過我們可以通過工具,結合docker-compose.yaml,來推演出對應服務的yaml進行部署。
過程有點曲折,結果很美好。
接下來,本文將使用ragflow-0.18.0,來進行演示詳細部署過程。
二、準備工作
前提條件
硬件
CPU :至少 4 核。
內存 :至少 16GB。
磁盤 :至少 50GB。
操作系統:推薦 Ubuntu 22.04+
軟件
k8s,自行搭建,或者使用云廠商提供的k8s,都可以。
Harbor,參考文章:http://www.dbjr.com.cn/server/340710vvy.htm
如果有現成的私有倉庫,可以忽略
NFS,參考文章:http://www.dbjr.com.cn/program/3407132ck.htm
如果有現成的NFS,可以忽略
符合以上條件,就可以部署了
鏡像推送
下載鏡像
docker pull elasticsearch:8.11.3 docker pull quay.io/minio/minio:RELEASE.2023-12-20T01-00-02Z docker pull mysql:8.0.39 docker pull valkey/valkey:8 docker pull infiniflow/ragflow:v0.18.0-slim
推送鏡像
這里使用shell腳本完成
#!/bin/bash images="elasticsearch:8.11.3 quay.io/minio/minio:RELEASE.2023-12-20T01-00-02Z mysql:8.0.39 valkey/valkey:8 infiniflow/ragflow:v0.18.0-slim" # 遍歷鏡像列表,并推送到harbor for line in $images; do #echo "$line" docker tag $line harbor.qq.cn:8083/ragflow/$line docker push harbor.qq.cn:8083/ragflow/$line done
注意修改harbor的的地址為實際訪問地址

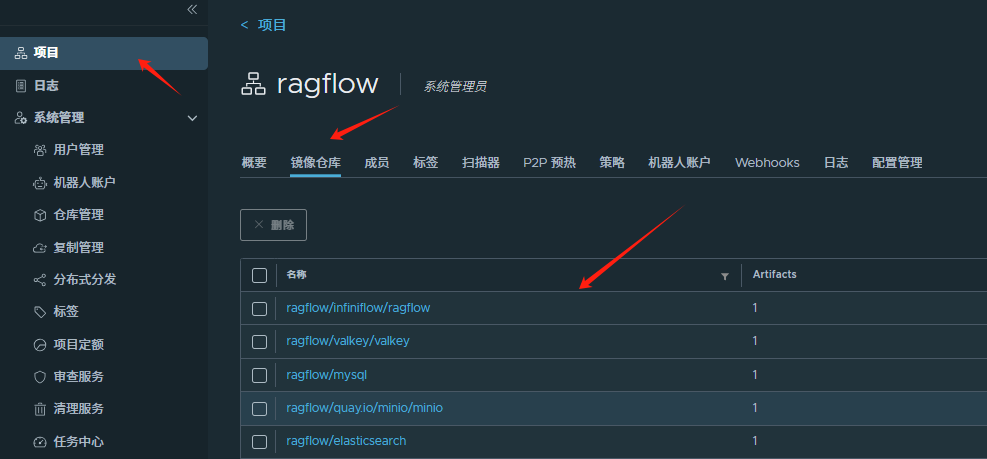

登錄到harbor,查看鏡像
創建命名空間以及密鑰
創建命名空間ragflow
kubectl create namespace ragflow
創建拉取鏡像需要的密鑰
kubectl create secret docker-registry harbor-key --docker-server=harbor.qq.com:8083 --docker-username=devops --docker-password=1sB5r9UShgK5 --namespace=ragflow
注意:修改harbor地址,用戶名,密碼。
下載部署yaml
yaml已經寫好了,推送到我個人的github,地址:https://github.com/987334176/ragflow-k8s
下載項目后,進入文件夾0.18.0
目錄結構
env --> 全局環境變量 pvc --> 所有組件,統一使用一個pvc來進行持久化存儲 databases --> 數據庫相關:mysql,redis middleware --> 中間件相關:elasticsearch,minio services --> 服務相關:ragflow
三、創建全局環境變量
這里有30個多個變量,直接一鍵運行
kubectl apply -f env/env.yaml
四、創建pv和pvc
創建storageClass,因?yàn)閜v和pvc必須是同一個storageClass才能綁定成功
kubectl apply -f pvc/storageClass.yaml
注意:修改NFS 服務端的共享路徑,provisioner必須指定為nfs-client
nfs-client是一個外部的動態存儲供給器(Provisioner),用于在 Kubernetes 集群中動態創建和管理基于 NFS(Network File System)的 PersistentVolumes(PV)。它是 Kubernetes 社區提供的一個解決方案,用于支持 NFS 存儲的動態供給。
創建pv,pvc。注意:這里的pv是自建的NFS,請根據實際情況修改
kubectl apply -f pvc/pv.yaml kubectl apply -f pvc/pvc.yaml
查看pvc狀態,注意:請確保pvc狀態為Bound
# kubectl -n ragflow get pvc NAME STATUS VOLUME CAPACITY ACCESS MODES STORAGECLASS VOLUMEATTRIBUTESCLASS AGE ragflow-pvc Bound ragflow 10Gi RWX nfs-storage <unset> 12m
服務器已經掛載好了NFS,進入到NFS根目錄
cd /mnt/nfs_share
創建ragflow相關持久化文件,并設置權限
mkdir -p ragflow/volumes/elasticsearch/data mkdir -p ragflow/volumes/minio/data mkdir -p ragflow/volumes/mysql/data mkdir -p ragflow/volumes/redis/data mkdir -p ragflow/volumes/ragflow/logs chmod 777 -R ragflow
五、數據庫相關
MySQL
MySQL 是一個廣泛使用的開源關系型數據庫管理系統(RDBMS),它使用 SQL(結構化查詢語言)作為與數據庫交互的標準語言。
修改文件mysql-StatefulSet.yaml
vi databases/mysql/mysql-StatefulSet.yaml
修改紅色部分,增加了密鑰,改了鏡像地址
spec: imagePullSecrets: - name: harbor-key ... image: harbor.qq.com:8083/ragflow/mysql:8.0.39
發布應用,注意執行順序,先執行configMap,再執行下面的。
kubectl apply -f databases/mysql/mysql-cm1-configmap.yaml kubectl apply -f databases/mysql/mysql-StatefulSet.yaml kubectl apply -f databases/mysql/mysql-Service.yaml
等待1分鐘,查看pod,確保是Running狀態
# kubectl -n ragflow get pods|grep mysql mysql-0 1/1 Running 1 (13m ago) 14m
查看mysql日志
# kubectl -n ragflow logs -f mysql-0 ... 2025-04-28T02:32:18.925930Z 0 [System] [MY-010931] [Server] /usr/sbin/mysqld: ready for connections. Version: '8.0.39' socket: '/var/run/mysqld/mysqld.sock' port: 3306 MySQL Community Server - GPL. ...
出現3306表示mysql啟動正常。
測試mysql登錄
# kubectl -n ragflow exec -it mysql-0 -- /bin/bash bash-5.1# mysql -h localhost -u root -pinfini1#raGflow mysql: [Warning] Using a password on the command line interface can be insecure. Welcome to the MySQL monitor. Commands end with ; or \g. Your MySQL connection id is 8 Server version: 8.0.39 MySQL Community Server - GPL Copyright (c) 2000, 2024, Oracle and/or its affiliates. Oracle is a registered trademark of Oracle Corporation and/or its affiliates. Other names may be trademarks of their respective owners. Type 'help;' or '\h' for help. Type '\c' to clear the current input statement. mysql> show databases; +--------------------+ | Database | +--------------------+ | information_schema | | mysql | | performance_schema | | rag_flow | | sys | +--------------------+ 5 rows in set (0.00 sec) mysql>
能正常顯示數據庫列表,就說明用戶登錄正常。
注意:mysql8默認是啟動了密碼復雜性校驗的,因?yàn)楣俜浇o的密碼,太簡單了。所以在全局變量中修改了root密碼,否則mysql啟動會失敗。
因?yàn)檫@個問題,搞了半天,一直啟動失敗,要崩潰了。所以后來沒辦法,直接改了root密碼,就正常了。
Valkey
Valkey 是 Redis 的開源替代方案,由 Linux 基金會推出,得到了 AWS、Google Cloud 等公司的支持。
Valkey 是根據 BSD 許可發布的,是一款高性能鍵 / 值數據存儲,支持各種負載,包括緩存、消息隊列,也可用作主數據庫。Valkey 可以作為獨立守護進程或在集群內運行,有復制和高可用性選項。
修改文件redis-StatefulSet.yaml
vi databases/redis/redis-StatefulSet.yaml
修改紅色部分,增加了密鑰,改了鏡像地址
spec: imagePullSecrets: - name: harbor-key ... image: harbor.qq.com:8083/ragflow/valkey/valkey:8
發布應用
kubectl apply -f databases/redis/redis-StatefulSet.yaml kubectl apply -f databases/redis/redis-Service.yaml
等待1分鐘,查看pod,確保是Running狀態
# kubectl -n ragflow get pods|grep redis redis-0 1/1 Running 0 2m53s
查看redis日志
# kubectl -n ragflow logs -f redis-0 1:C 28 Apr 2025 10:43:41.677 * oO0OoO0OoO0Oo Valkey is starting oO0OoO0OoO0Oo 1:C 28 Apr 2025 10:43:41.677 * Valkey version=8.0.2, bits=64, commit=00000000, modified=0, pid=1, just started 1:C 28 Apr 2025 10:43:41.677 * Configuration loaded 1:M 28 Apr 2025 10:43:41.678 * monotonic clock: POSIX clock_gettime 1:M 28 Apr 2025 10:43:41.678 * Running mode=standalone, port=6379. 1:M 28 Apr 2025 10:43:41.765 * Server initialized 1:M 28 Apr 2025 10:43:41.767 * Ready to accept connections tcp
出現6379表示redis啟動正常。
六、中間件相關
Elasticsearch
Elasticsearch 是一個開源的、基于 Lucene 的分布式全文搜索引擎,提供了強大的搜索和數據分析能力。它采用倒排索引技術,能夠快速高效地處理大規模數據的搜索和分析,廣泛應用于日志分析、推薦系統、企業級搜索等場景。
修改文件elasticsearch-StatefulSet.yaml
vi middleware/elasticsearch/elasticsearch-StatefulSet.yaml
修改紅色部分,增加了密鑰,改了鏡像地址
spec: imagePullSecrets: - name: harbor-key ... image: harbor.qq.com:8083/ragflow/elasticsearch:8.11.3
發布應用
kubectl apply -f middleware/elasticsearch/elasticsearch-StatefulSet.yaml kubectl apply -f middleware/elasticsearch/elasticsearch-Service.yaml
等待2分鐘,查看pod,確保是Running狀態
# kubectl -n ragflow get pods|grep es es01-0 1/1 Running 0 112s
查看es日志
# kubectl -n ragflow logs -f es01-0 ... {"@timestamp":"2025-04-28T02:49:28.858Z", "log.level": "INFO", "message":"publish_address {172.16.0.220:9200}, bound_addresses {[::]:9200}", "ecs.version": "1.2.0","service.name":"ES_ECS","event.dataset":"elasticsearch.server","process.thread.name":"main","log.logger":"org.elasticsearch.http.AbstractHttpServerTransport","elasticsearch.cluster.uuid":"xBJZ-YKRSTSyRMdPZiwltg","elasticsearch.node.id":"mLrauOXtQdWBGROGXIfd2Q","elasticsearch.node.name":"es01","elasticsearch.cluster.name":"docker-cluster"} ...
出現9200表示Elasticsearch啟動正常。
只要沒有明顯的錯誤就行
MinIO
MinIO 是一個高性能、開源的對象存儲服務,兼容亞馬遜 S3 云存儲服務接口,常用于存儲非結構化數據,如圖片、視頻、日志文件、備份數據等。
修改文件minio-StatefulSet.yaml
vi middleware/minio/minio-StatefulSet.yaml
修改紅色部分,增加了密鑰,改了鏡像地址
spec: imagePullSecrets: - name: harbor-key ... image: harbor.bzmaster.cn:8083/ragflow/quay.io/minio/minio:RELEASE.2023-12-20T01-00-02Z
發布應用
kubectl apply -f middleware/minio/minio-StatefulSet.yaml kubectl apply -f middleware/minio/minio-Service.yaml
等待1分鐘,查看pod,確保是Running狀態
# kubectl -n ragflow get pods|grep minio minio-0 1/1 Running 0 106s
查看minio日志
# kubectl -n ragflow logs -f minio-0 Formatting 1st pool, 1 set(s), 1 drives per set. WARNING: Host local has more than 0 drives of set. A host failure will result in data becoming unavailable. You are running an older version of MinIO released 1 year before the latest release Update: Run `mc admin update` MinIO Object Storage Server Copyright: 2015-2023 MinIO, Inc. License: GNU AGPLv3 <https://www.gnu.org/licenses/agpl-3.0.html> Version: RELEASE.2023-12-20T01-00-02Z (go1.21.5 linux/amd64) Status: 1 Online, 0 Offline. S3-API: http://172.16.0.221:9000 http://127.0.0.1:9000 Console: http://172.16.0.221:9001 http://127.0.0.1:9001 Documentation: https://min.io/docs/minio/linux/index.html Warning: The standard parity is set to 0. This can lead to data loss.
七、服務相關
Ragflow
Ragflow 是一款基于深度文檔理解構建的開源 RAG(Retrieval-Augmented Generation)引擎。它旨在為各種規模的企業及個人提供一套精簡的 RAG 工作流程,結合大語言模型(LLM)針對用戶各類不同的復雜格式數據提供可靠的問答以及有理有據的引用。
修改文件ragflow-Deployment.yaml
vi services/ragflow/ragflow-Deployment.yaml
修改紅色部分,增加了密鑰,改了鏡像地址
spec: imagePullSecrets: - name: harbor-key ... image: harbor.bzmaster.cn:8083/ragflow/infiniflow/ragflow:v0.18.0-slim
發布應用,注意執行順序,先執行configMap,再執行下面的。
kubectl apply -f services/ragflow/ragflow-cm1-configmap.yaml kubectl apply -f services/ragflow/ragflow-cm2-configmap.yaml kubectl apply -f services/ragflow/ragflow-cm3-configmap.yaml kubectl apply -f services/ragflow/ragflow-cm5-configmap.yaml kubectl apply -f services/ragflow/ragflow-Deployment.yaml kubectl apply -f services/ragflow/ragflow-Service.yaml
等待6分鐘,這個鏡像特別大,請耐心等待!
查看pod,確保是Running狀態
# kubectl -n ragflow get pods|grep ragflow ragflow-6bddc85f97-6xpkd 1/1 Running 0 6m48s
查看ragflow日志
# kubectl -n ragflow logs -f ragflow-6bddc85f97-6xpkd ... 2025-04-28 15:06:23,972 INFO 15 ____ ___ ______ ______ __ / __ \ / | / ____// ____// /____ _ __ / /_/ // /| | / / __ / /_ / // __ \| | /| / / / _, _// ___ |/ /_/ // __/ / // /_/ /| |/ |/ / /_/ |_|/_/ |_|\____//_/ /_/ \____/ |__/|__/ 2025-04-28 15:06:24,063 INFO 15 RAGFlow version: v0.18.0 slim 2025-04-28 15:06:24,068 INFO 15 project base: /ragflow 2025-04-28 15:06:24,085 INFO 15 Current configs, from /ragflow/conf/service_conf.yaml: ragflow: {'host': '0.0.0.0', 'http_port': 9380} mysql: {'name': 'rag_flow', 'user': 'root', 'password': '********', 'host': 'mysql', 'port': 3306, 'max_connections': 100, 'stale_timeout': 30} minio: {'user': 'rag_flow', 'password': '********', 'host': 'minio:9000'} es: {'hosts': 'http://es01:9200', 'username': 'elastic', 'password': '********'} infinity: {'uri': 'infinity:23817', 'db_name': 'default_db'} redis: {'db': 1, 'password': '********', 'host': 'redis:6379'} 2025-04-28 15:06:24,164 INFO 15 Use Elasticsearch http://es01:9200 as the doc engine. 2025-04-28 15:06:24,364 INFO 15 GET http://es01:9200/ [status:200 duration:0.195s] 2025-04-28 15:06:24,453 INFO 15 HEAD http://es01:9200/ [status:200 duration:0.076s] 2025-04-28 15:06:24,478 INFO 15 Elasticsearch http://es01:9200 is healthy. 2025-04-28 15:06:24,557 WARNING 15 Load term.freq FAIL! 2025-04-28 15:06:24,656 WARNING 15 Realtime synonym is disabled, since no redis connection. 2025-04-28 15:06:24,678 WARNING 15 Load term.freq FAIL! 2025-04-28 15:06:24,757 WARNING 15 Realtime synonym is disabled, since no redis connection. 2025-04-28 15:06:24,769 INFO 15 MAX_CONTENT_LENGTH: 134217728 2025-04-28 15:06:24,853 INFO 15 MAX_FILE_COUNT_PER_USER: 0 2025-04-28 15:07:23,080 INFO 15 init web data success:33.099204301834106 2025-04-28 15:07:23,163 INFO 15 update_progress lock_value: 054d89b4-835e-415a-b2e3-aa6bd0d64e95 2025-04-28 15:07:23,163 INFO 15 RAGFlow HTTP server start... 2025-04-28 15:07:23,265 INFO 15 WARNING: This is a development server. Do not use it in a production deployment. Use a production WSGI server instead. * Running on all addresses (0.0.0.0) * Running on http://127.0.0.1:9380 * Running on http://172.16.0.227:9380 ...
沒有明顯報錯就可以了
之后日志會一直出現RedisDB.queue_info相關信息,日志會刷屏,這個不用管,應該是定時任務。
八、訪問ragflow
如果是生產環境,最好是域名訪問,則需要添加一條ingress規則,指向到ragflow的svc,端口是80,并做DNS解析,指向到ingress的公網ip。
這里直接使用ragflow的nodeport端口訪問
# kubectl -n ragflow get svc|grep ragflow ragflow NodePort 192.168.34.159 <none> 9380:31078/TCP,80:31930/TCP,443:31213/TCP,5678:31082/TCP,5679:32741/TCP,9382:30421/TCP 23m
可以看到nodeport對應的端口是31930
查看node節點
# kubectl get node -o wide NAME STATUS ROLES AGE VERSION INTERNAL-IP EXTERNAL-IP OS-IMAGE KERNEL-VERSION CONTAINER-RUNTIME ubuntu-1 Ready control-plane,master 17h v1.32.3+k3s1 10.0.2.15 <none> Ubuntu 22.04 LTS 5.15.0-136-generic docker://28.0.4
可以看到node節點ip是,10.0.2.15
訪問頁面:
http://10.0.2.15:31930

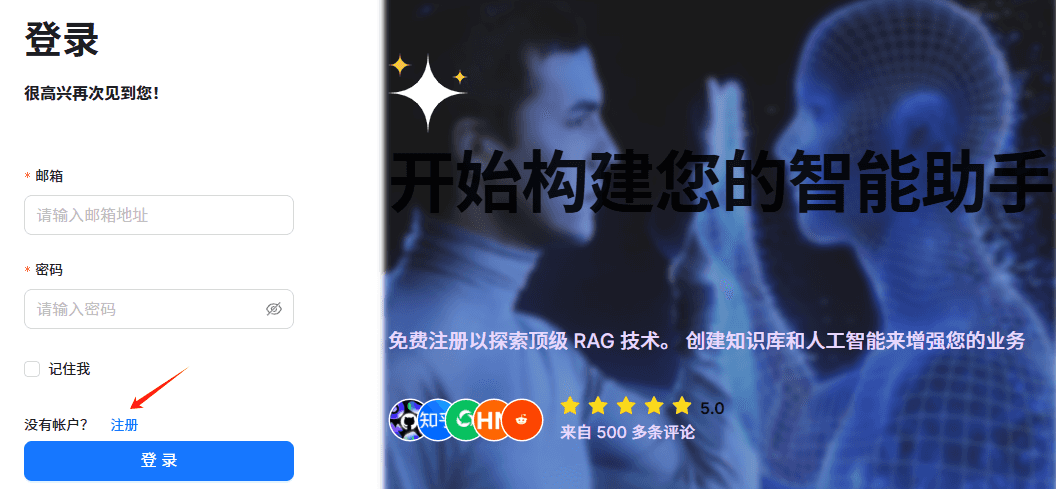

點擊注冊

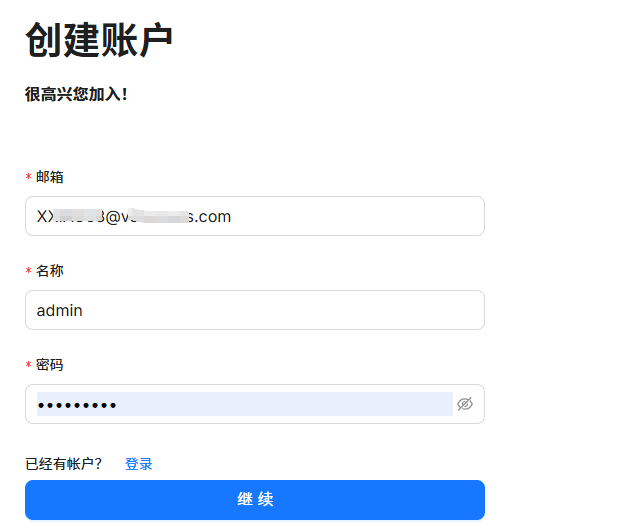

輸入郵箱地址,名稱,密碼
創建賬號成功之后,重新登錄

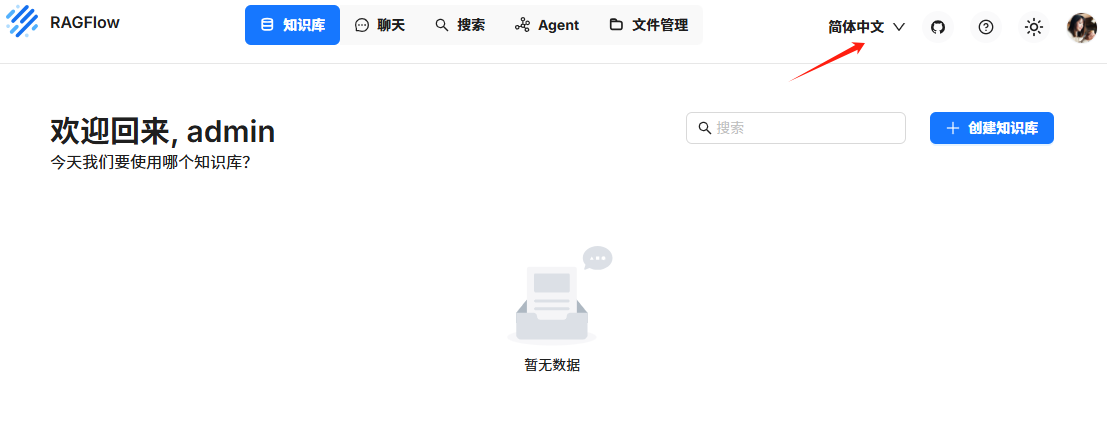

登錄成功之后,切換到中文,效果如下:
九、測試ragflow

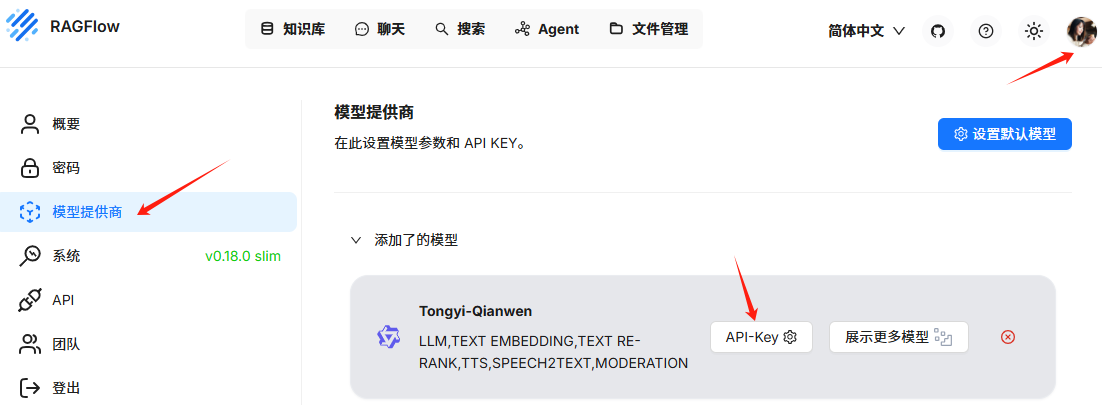

點擊右上角頭像-->模型提供商,設置通義千問

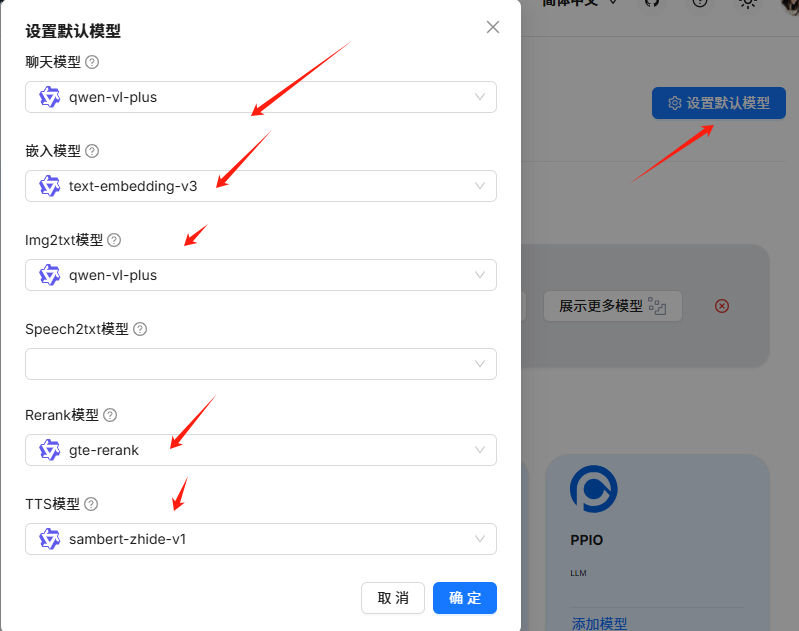

添加成功后,設置系統默認模型

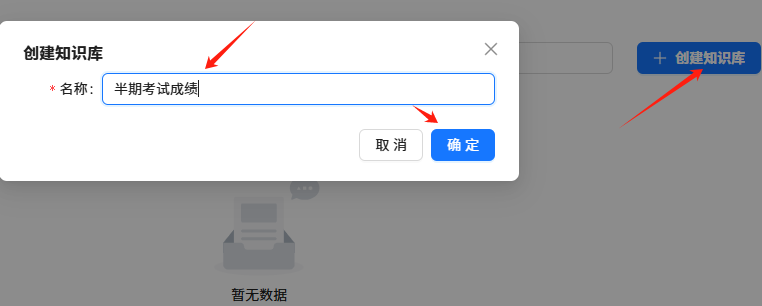

創建知識庫

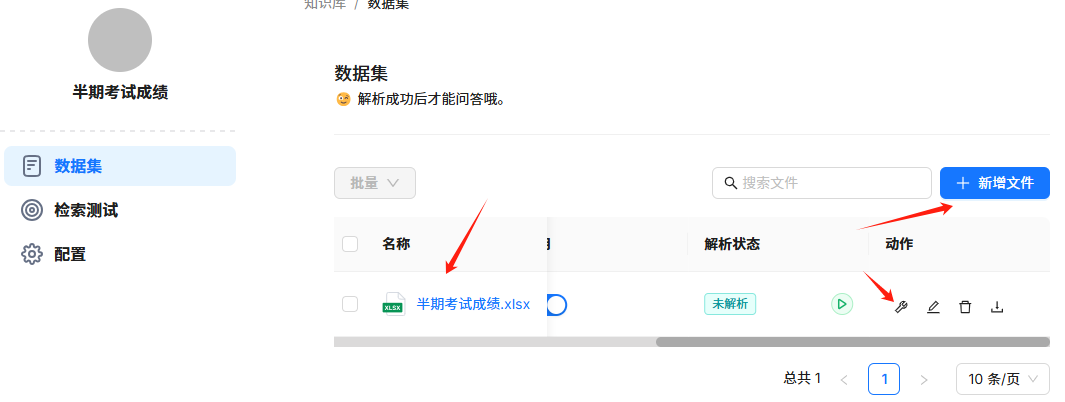

上傳excel文件,設置切片方法

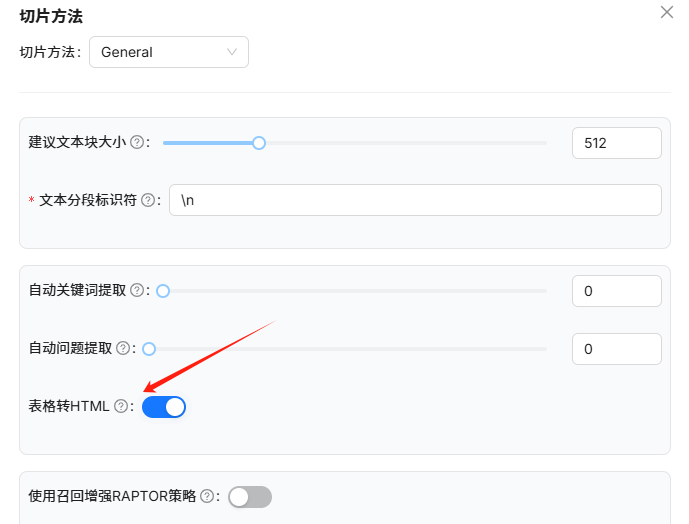

勾選表格轉HTML

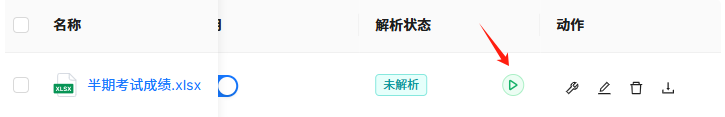

點擊解析

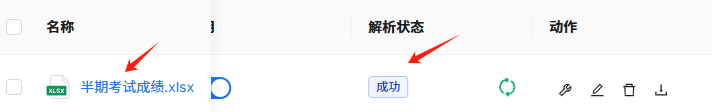

解析成功后,點擊文件

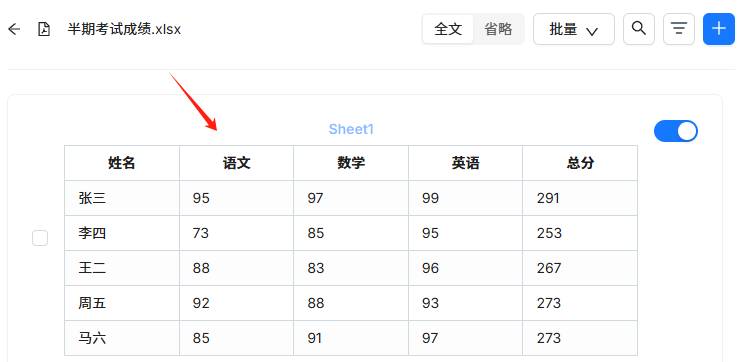

就可以看到數據了
文件上傳是保存在minio里面的,登錄minio后臺就可以看到了。
查看nodeport端口
# kubectl -n ragflow get svc|grep minio minio NodePort 192.168.90.129 <none> 9000:31911/TCP,9001:30355/TCP 4h23m
可以看到端口是31911
訪問頁面:
http://10.0.2.15:31911

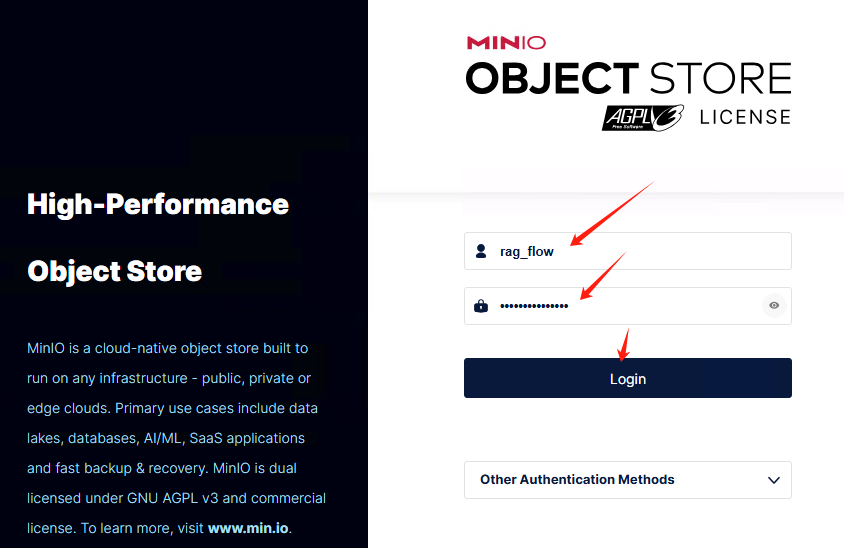

輸入登錄信息
用戶名:rag_flow
密碼:infini_rag_flow

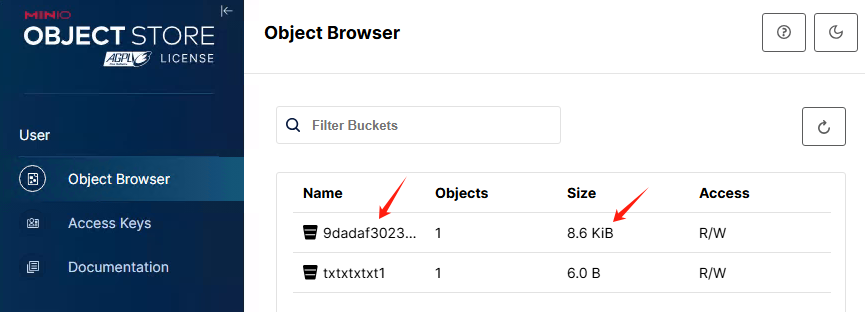

登錄之后,點擊最大的

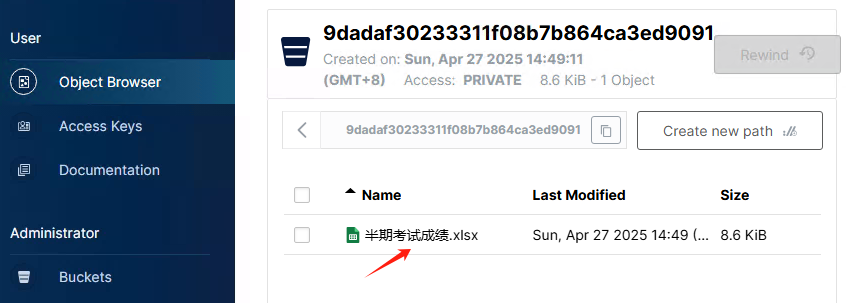

這里就可以看到上傳的文件了
ragflow k8s搭建過程,到此結束!
