一、為什么要用 Platform 驅動模型？

想象一下，你正在開發一個嵌入式系統（比如智能家居控制器）。系統里有很多外設（比如 LED 燈、溫度傳感器），它們直接集成在芯片上（SoC），不像 USB 或網卡那樣可以熱插拔。

這些設備的特點是：

• 1. 固定不變：寄存器地址、中斷號等資源不會改變。
• 2.需要初始化：必須明確配置（比如設置寄存器值）才能工作。
• 3.不能自動檢測：不像 USB 設備那樣插拔即用。

傳統方法的痛點：

早期的驅動開發方式是將硬件信息（比如寄存器地址）直接寫死在驅動代碼中。比如：

#define LED_REGISTER_ADDR 0x80000000

這樣做的問題：

• 1.驅動和硬件強耦合：換一塊板子（比如寄存器地址變了），驅動就要重寫。
• 2.維護困難：同一驅動需要為不同平臺維護多個版本。
• 3.編譯復雜：不同硬件需要不同的編譯配置。

Platform 模型的好處

Platform 驅動模型通過 “分離設備描述和驅動實現” 解決了這些問題。

簡單來說就是：

• 1.硬件信息（設備）：通過設備樹（Device Tree）或代碼單獨描述。
• 2.驅動邏輯：只關注如何操作硬件，不關心硬件的具體地址。
• 3.動態匹配：內核自動將驅動和設備關聯，無需硬編碼。

二、Platform 驅動模型的三大核心組件

1.Platform 總線（虛擬總線）

1.作用：像“紅娘”一樣，把設備和驅動匹配起來。

2.匹配規則：

• 通過設備名稱。
• 通過設備樹中的 compatible 字段。
• 通過 id_table 表（支持多個設備變體）。

2.Platform 設備（platform_device）

1.作用：描述硬件資源（寄存器地址、中斷號等）。

2.定義方式：現在主流使用設備樹，即在 .dts 文件中定義設備節點，如

gpioled {//添加設備節點
		#address-cells = <1>;
		#size-cells = <1>;
		compatible = "atkalpha-gpioled";
		pinctrl-names = "default";
		pinctrl-0 = <&pinctrl_led>;
		led-gpio = <&gpio1 3 GPIO_ACTIVE_LOW>;
		status = "okay";
		};

3.Platform 驅動（platform_driver）

作用：實現設備的操作邏輯（初始化、讀寫等）。

核心函數：

• probe()：設備匹配成功后調用，用于初始化硬件。
• remove()：驅動卸載時釋放資源。如下：

static int led_probe(struct platform_device *dev)//相當于初始化函數
{
	printk("led driver and device was matched!\r\n");
	/* 1、設置設備號 */
	if (leddev.major) {
		leddev.devid = MKDEV(leddev.major, 0);
		register_chrdev_region(leddev.devid, LEDDEV_CNT, LEDDEV_NAME);
	} else {
		alloc_chrdev_region(&leddev.devid, 0, LEDDEV_CNT, LEDDEV_NAME);
		leddev.major = MAJOR(leddev.devid);
	}

	/* 2、注冊設備      */
	cdev_init(&leddev.cdev, &led_fops);
	cdev_add(&leddev.cdev, leddev.devid, LEDDEV_CNT);

	/* 3、創建類      */
	leddev.class = class_create(THIS_MODULE, LEDDEV_NAME);
	if (IS_ERR(leddev.class)) {
		return PTR_ERR(leddev.class);
	}

	/* 4、創建設備 */
	leddev.device = device_create(leddev.class, NULL, leddev.devid, NULL, LEDDEV_NAME);
	if (IS_ERR(leddev.device)) {
		return PTR_ERR(leddev.device);
	}

	/* 5、初始化IO */
	leddev.node = of_find_node_by_path("/gpioled");
	if (leddev.node == NULL){
		printk("gpioled node nost find!\r\n");
		return -EINVAL;
	}

	leddev.led0 = of_get_named_gpio(leddev.node, "led-gpio", 0);
	if (leddev.led0 < 0) {
		printk("can't get led-gpio\r\n");
		return -EINVAL;
	}

	gpio_request(leddev.led0, "led0");
	gpio_direction_output(leddev.led0, 1); /* led0 IO設置為輸出，默認高電平	*/
	return 0;
}
static int led_remove(struct platform_device *dev)
{
	gpio_set_value(leddev.led0, 1); 	/* 卸載驅動的時候關閉LED */
	gpio_free(leddev.led0);				/* 釋放IO 			*/

	cdev_del(&leddev.cdev);				/*  刪除cdev */
	unregister_chrdev_region(leddev.devid, LEDDEV_CNT); /* 注銷設備號 */
	device_destroy(leddev.class, leddev.devid);
	class_destroy(leddev.class);
	return 0;
}

三、Platform 驅動的工作流程

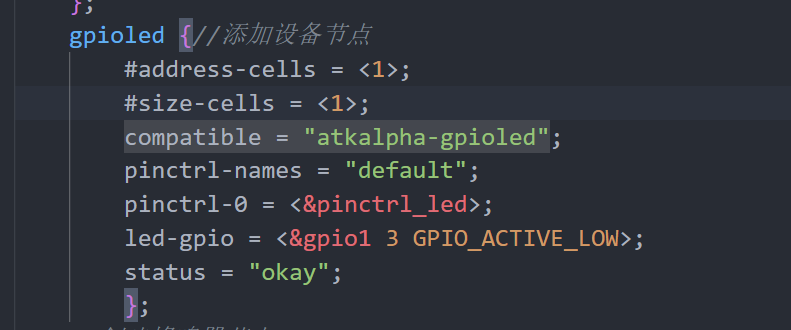

1. 設備描述，即在設備樹中定義設備：

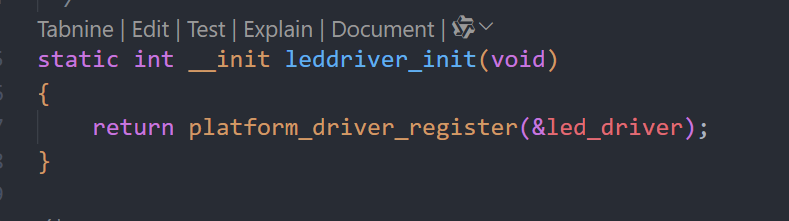

2.驅動注冊，驅動代碼中定義 platform_driver，并注冊到內核：

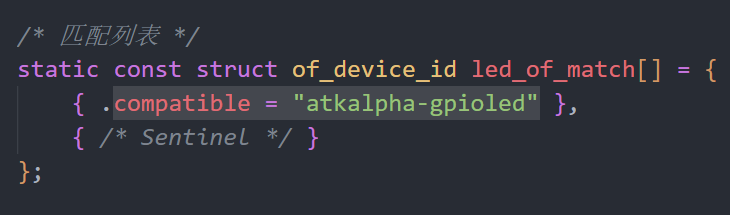

3.驅動與設備匹配，即內核啟動時，會掃描設備樹中的設備節點，如果發現某個設備的 compatible 字段與某個驅動的 of_match_table 匹配，就會調用驅動的 probe() 函數，完成初始化。如下為定義的匹配項：

四、測試

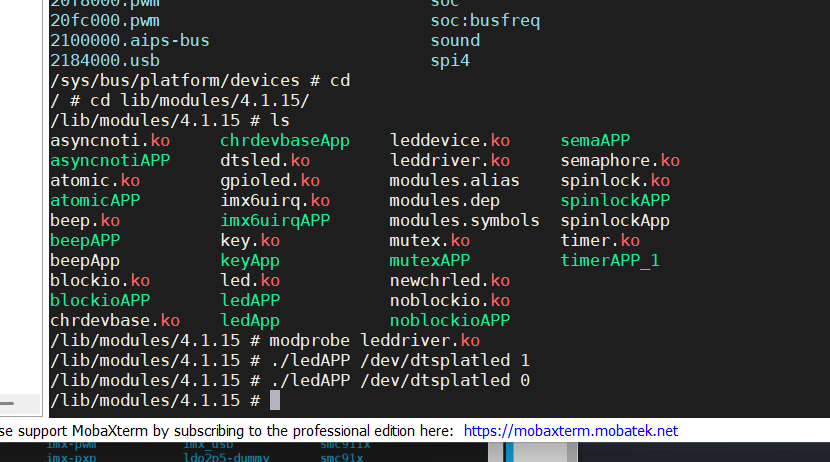

1.將驅動文件掛載到imx6ull設備中，

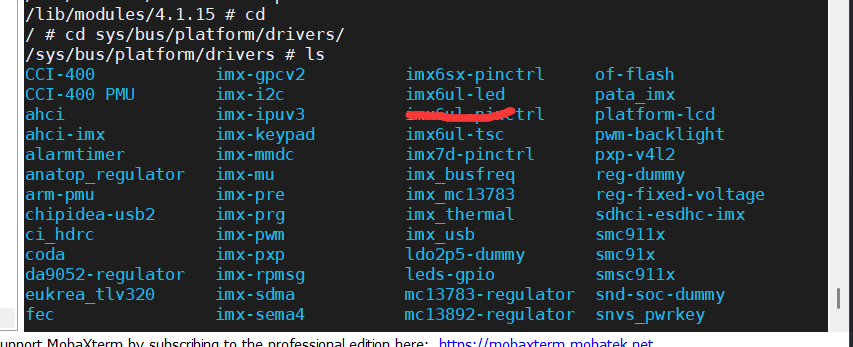

2. 加載驅動后查看對應的platfoam驅動，

3.點燈測試，

總結

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
