Nginx使用Keepalived部署web集群（高可用高性能負載均衡）實戰案例
更新時間：2025年05月17日 15:27:09 作者：Wan@Technology Stack
本文介紹Nginx+Keepalived實現Web集群高可用負載均衡的部署與測試,涵蓋架構設計、環境配置、健康檢查、故障切換及VIP漂移驗證,確保服務高可用性與性能
前言
Keepalived 作為一個高性能的集群高可用解決方案。提供了集群節點心跳檢測、健康檢查以及故障切換的功能。原生支持 LVS 負載均衡集群。除了原生支持的LVS + Keepalived 外，現在 Nginx + Keepalived 也比較常用。接下來，我將詳細介紹 Nginx + Keepalived。
一、架構設計

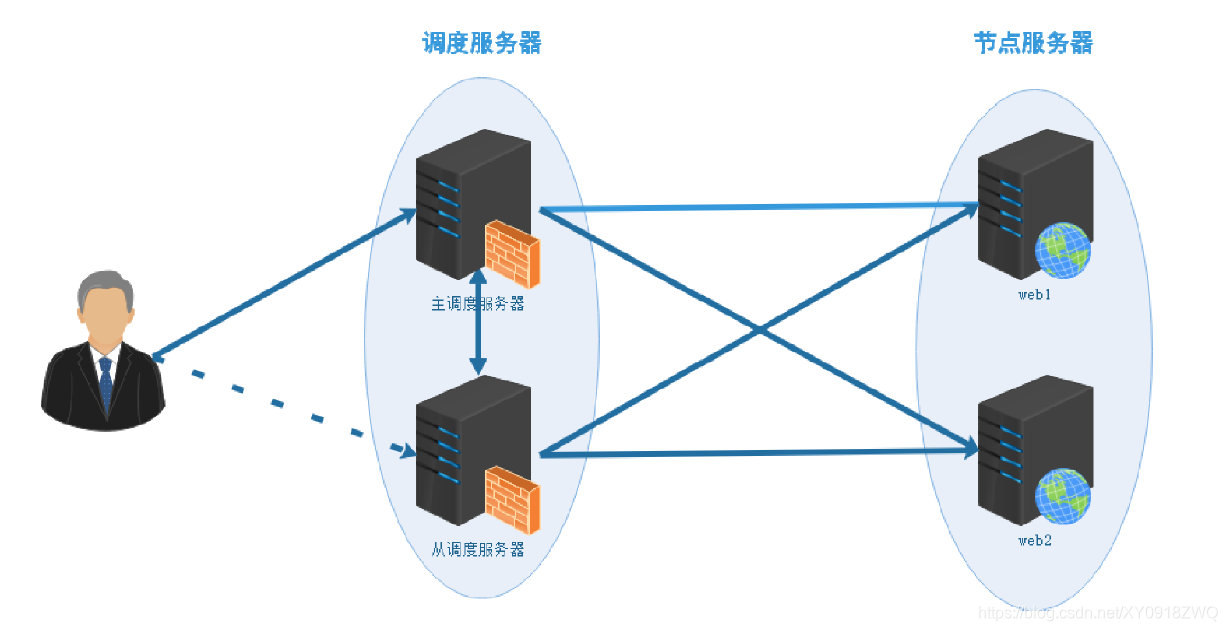

負載均衡方案系統架構拓?fù)鋱D
二、環境準備
| role | host | ip | software installed | OS |
|---|---|---|---|---|
| Nginx proxy、Keepalive MASTER | node01 | 192.168.5.11 | Nginx-1.10.0、keepalived | Centos 7.8 |
| Nginx proxy、Keepalive BACKUP | node02 | 192.168.5.12 | Nginx-1.10.0、keepalived | Centos 7.8 |
| nginx web server1 | node03 | 192.168.5.13 | Nginx-1.18.0 | Centos 7.8 |
| nginx web server1 | node04 | 192.168.5.14 | Nginx-1.18.0 | Centos 7.8 |
| Client | node05 | 192.168.5.15 | ---- | Centos 7.8 |
三、案例部署
配置 前端 Keepalived
---node01
[root@node01 ~]# vim /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 192.168.5.10
smtp_connect_timeout 30
router_id LVS_DEVEL1
}
vrrp_script check_nginx_service {
script "/etc/keepalived/check_web_server_keepalive.sh"
#script "killall -0 nginx"
interval 2
}
vrrp_instance VI_1 {
state MASTER
interface ens33
virtual_router_id 51
priority 200
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
track_script {
check_nginx_service
}
virtual_ipaddress {
192.168.5.100
}
}
[root@node01 ~]# systemctl restart keepalived.service
---node02
! Configuration File for keepalived
global_defs {
notification_email {
acassen@firewall.loc
failover@firewall.loc
sysadmin@firewall.loc
}
notification_email_from Alexandre.Cassen@firewall.loc
smtp_server 192.168.5.10
smtp_connect_timeout 30
router_id LVS_DEVEL2
}
vrrp_script check_nginx_service {
script "/etc/keepalived/check_web_server_keepalive.sh"
#script "killall -0 nginx"
interval 2
}
vrrp_instance VI_1 {
state BACKUP
interface ens33
virtual_router_id 51
priority 100
advert_int 1
authentication {
auth_type PASS
auth_pass 1111
}
track_script {
check_nginx_service
}
virtual_ipaddress {
192.168.5.100
}
}
[root@node02 ~]# systemctl restart keepalived.service
配置 前端 Nginx 負載均衡
---node01
[root@node01 ~]# mv /etc/nginx/conf.d/default.conf{,.bak}
[root@node01 ~]# vim /etc/nginx/conf.d/vhost.conf
upstream nginx_keepalived_webservers {
server 192.168.5.13:80 weight=1;
server 192.168.5.14:80 weight=1;
}
server{
listen 80;
server_name wan.ngin_keepalived.org;
location / {
proxy_set_header X-Forwarded-For $remote_addr;
proxy_pass http://nginx_keepalived_webservers;
}
}
[root@node01 ~]# systemctl restart nginx
node02
[root@node02 ~]# mv /etc/nginx/conf.d/default.conf{,.bak}
[root@node02 ~]# vim /etc/nginx/conf.d/vhost.conf
upstream nginx_keepalived_webservers {
server 192.168.5.13:80 weight=1;
server 192.168.5.14:80 weight=1;
}
server{
listen 80;
server_name wan.ngin_keepalived.org;
location / {
proxy_set_header X-Forwarded-For $remote_addr;
proxy_pass http://nginx_keepalived_webservers;
}
}
[root@node02 ~]# systemctl restart nginx
配置前端 Nginx監控腳本
---node01
[root@node01 ~]# vim /etc/keepalived/check_web_server_keepalive.sh
#!/bin/bash
http_status=`ps -C nginx --no-header | wc -l`
if [ $http_status -eq 0 ];then
systemctl start nginx
sleep 3
if [ `ps -C nginx --no-header | wc -l` -eq 0 ]
then
systemctl stop keepalived
fi
fi
[root@node02 ~]# vim /etc/keepalived/check_web_server_keepalive.sh
#!/bin/bash
http_status=`ps -C nginx --no-header | wc -l`
if [ $http_status -eq 0 ];then
systemctl start nginx
sleep 3
if [ `ps -C nginx --no-header | wc -l` -eq 0 ]
then
systemctl stop keepalived
fi
fi
配置后端 web 服務
---node03 [root@node03 ~]# yum install nginx-1.18.0-1.el7.ngx.x86_64.rpm -y [root@node03 ~]# echo "`hostname -I` web test page..." > /usr/share/nginx/html/index.html [root@node03 ~]# systemctl enable --now nginx ----node04 [root@node04 ~]# yum install nginx-1.18.0-1.el7.ngx.x86_64.rpm -y [root@node04 ~]# echo "`hostname -I` web test page..." > /usr/share/nginx/html/index.html [root@node04 ~]# systemctl enable --now nginx

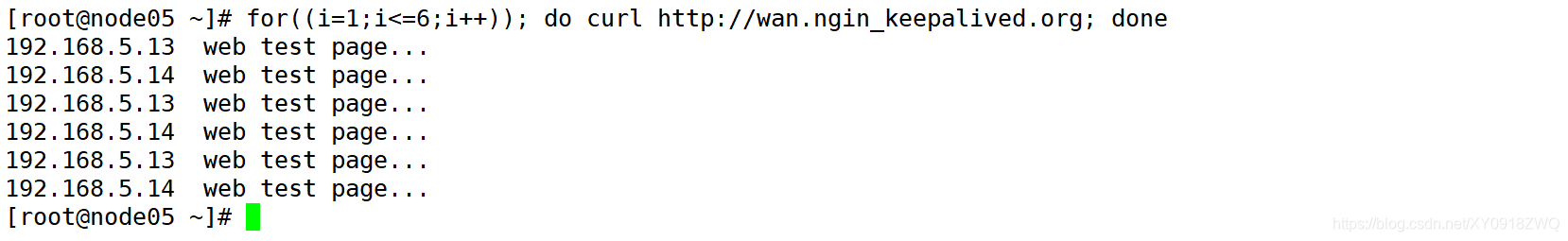

客戶端訪問 VIP
實現 Web 服務負載均衡 ！
四、測試
node05 添加hosts解析
1、Keepalived 健康檢查

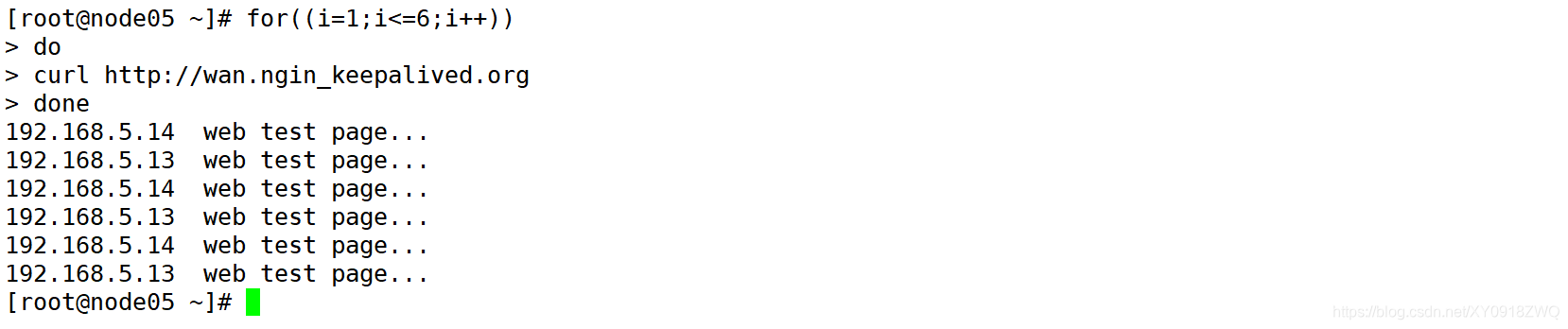

檢測 VIP 訪問 Web 服務
模擬后端服務故障
[root@node04 ~]# systemctl stop nginx [root@node04 ~]# systemctl is-active nginx inactive

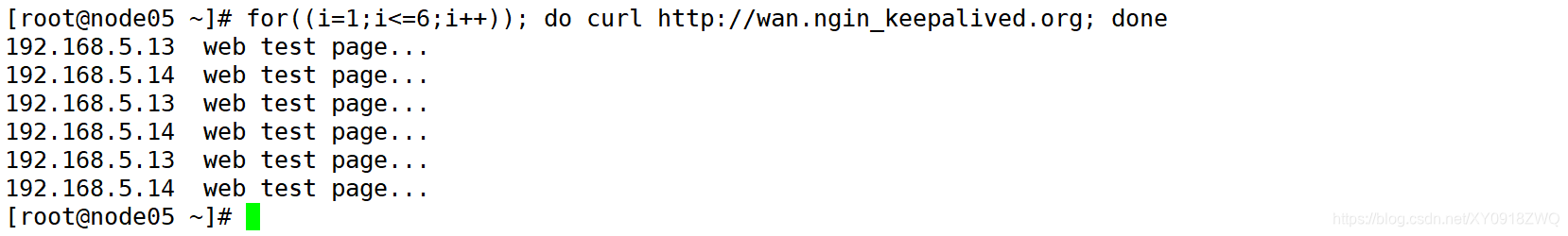

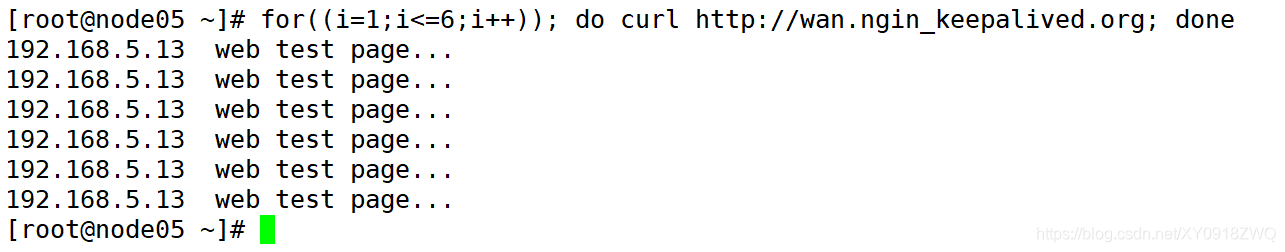

檢測 VIP 訪問 Web 服務
模擬后端服務故障恢復
[root@node04 ~]# systemctl start nginx [root@node04 ~]# systemctl is-active nginx active

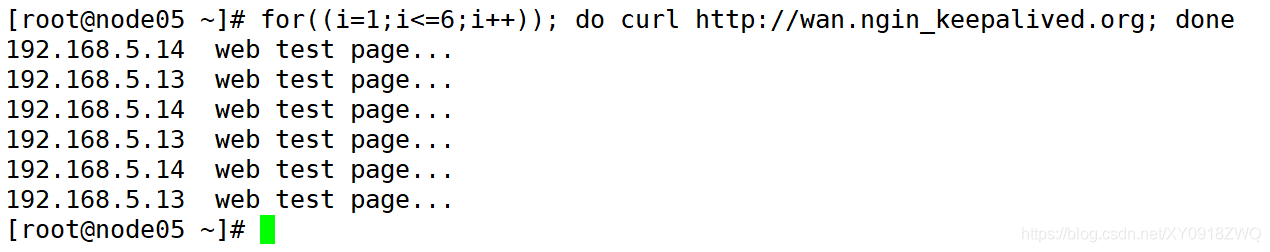

檢測 VIP 訪問 Web 服務
注：Nginx upstream 模塊默認支持對后端服務健康監測，Haproxy 同樣也自帶這種功能！
2、Keepalived MASTER/BACKUP 切換

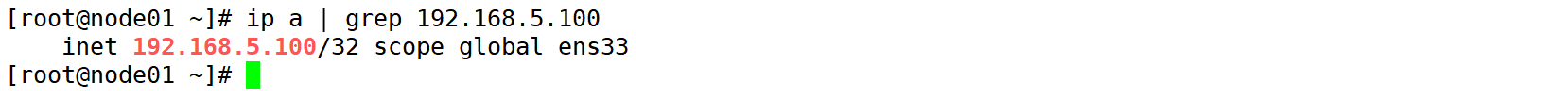

查看keeapalived VIP 地址狀況
node01

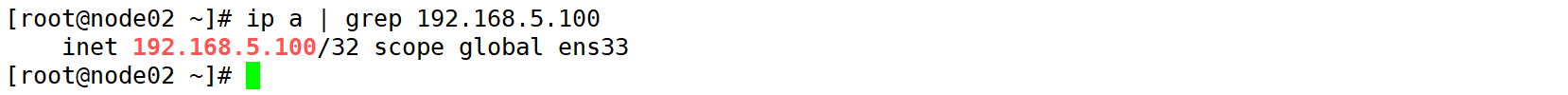

node02
模擬 Keepalived MASTER 故障
[root@node01 ~]# systemctl stop keepalived.service
node01
node02
web 服務訪問不受影響
模擬 Keepalived MASTER 故障恢復
[root@node01 ~]# systemctl start keepalived.service

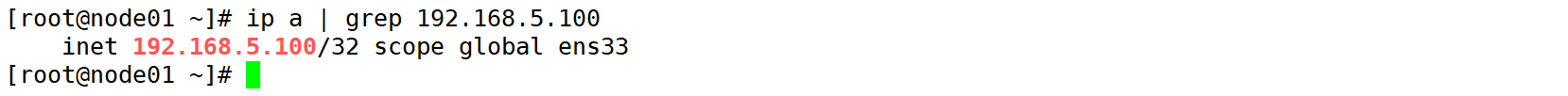

node01
node02
實現 keeapalived VIP 漂移 ！
測試前端 Nginx 負載均衡服務器

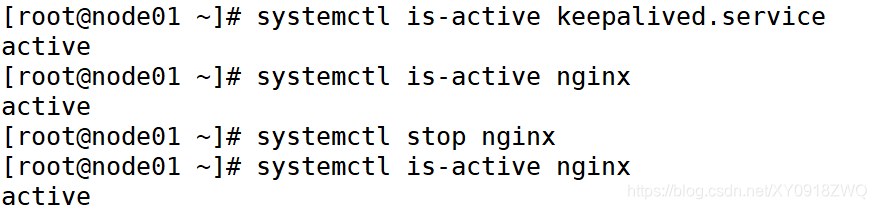

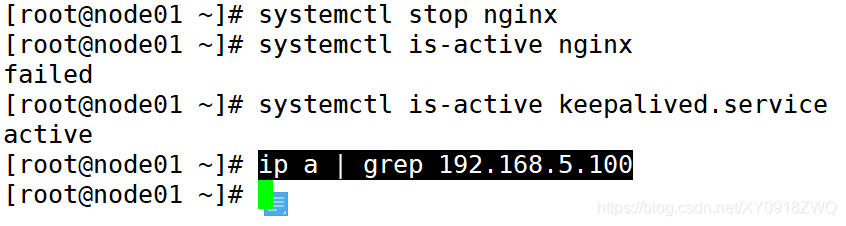

node01
Nginx 服務異常后 自動啟動！

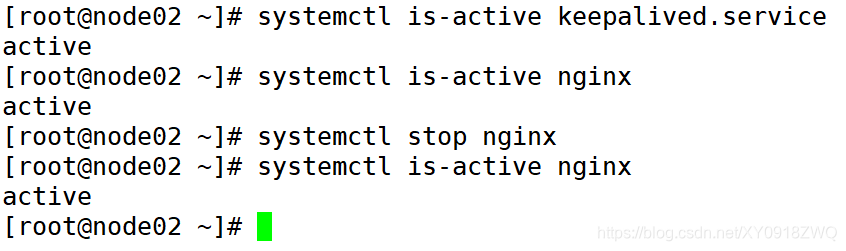

node02
Web 訪問不受影響
模擬node01 nginx 服務無法啟動
node01
node02
Web 訪問不受影響
到此這篇關于Nginx使用Keepalived部署web集群（高可用高性能負載均衡）實戰案例的文章就介紹到這了,更多相關Nginx使用Keepalived部署web集群內容請搜索腳本之家以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持腳本之家！
