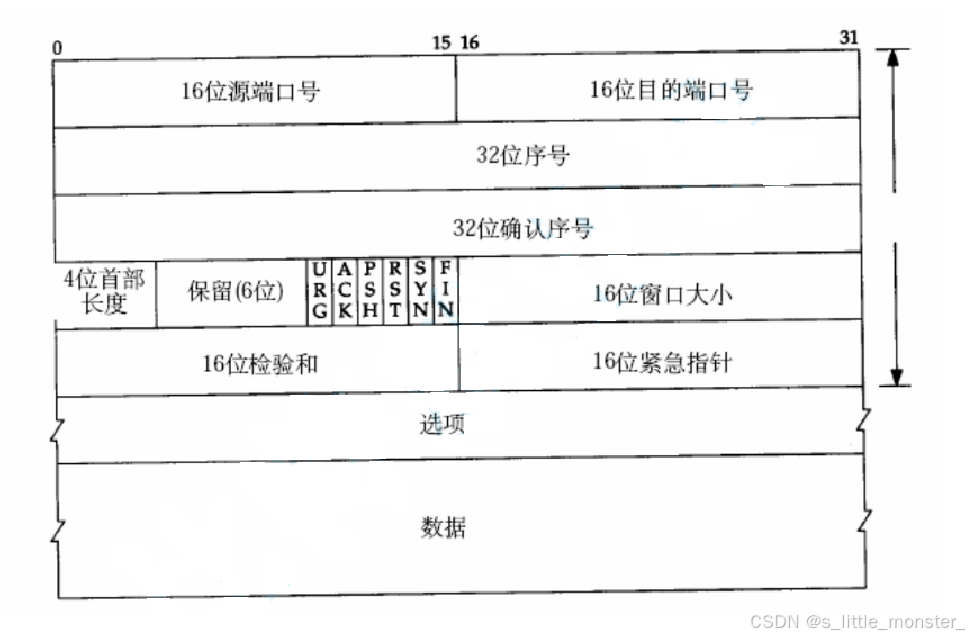

一、TCP協議格式

TCP（傳輸控制協議）報文結構是網絡通信中重要的基礎概念，用于實現可靠的數據傳輸

源端口與目的端口

• 作用：標識通信的兩端進程（范圍：0~65535）
• 示例：HTTP默認使用80端口，HTTPS使用443端口

序號

• 作用：標記本報文段中數據的第一個字節在整個數據流中的位置，用于保證數據有序傳輸
• 特點：SYN標志位為1時，序號為初始序號（ISN），后續序號遞增

確認序號

• 作用：期望收到的下一個字節的序號，表示已成功接收該序號之前的數據
• 規則：確認號 = 已接收數據的最后一個字節序號 + 1

首部長度

• 作用：指示TCP頭部的長度（以4字節為單位），最大值為60字節（默認20字節）
• 原因：由于選項字段的存在，頭部長度可能變化

標志位

用來區分TCP報文的類型

• URG：緊急指針有效，通知接收方優先處理緊急數據
• ACK：確認號是否有效
• PSH：通知接收方立即將數據提交給上層應用，即從TCP緩沖區讀走
• RST：重置連接，用于異常中斷
• SYN：同步序號，用于請求建立連接
• FIN：終止連接，用于斷開連接

窗口大小

• 作用：告知發送方當前接收方的可用緩沖區大小，用于流量控制
• 單位：字節數，范圍0~65535（通過窗口擴大因子可擴展）

校驗和

• 作用：驗證TCP報文段（包括頭部和數據）在傳輸過程中是否損壞
• 計算范圍：TCP頭部、數據部分，以及偽首部（包含IP地址和協議號）

緊急指針

• 作用：當URG標志位為1時，若當前段起始序列號為seq，緊急指針為ptr，則緊急數據的范圍就是seq到seq + ptr - 1
• 注意：緊急數據會被識別并提前處理，但緊急數據是TCP中的一種特殊機制，實際中較少使用

選項與填充

常見選項：

• 最大段長度：協商每次傳輸?shù)淖畲髷?shù)據量
• 時間戳選項：用于計算往返時間和防止序號回繞
• 填充：確保頭部長度為4字節的整數倍

數據部分

• 內容：封裝上層協議（如HTTP、FTP）的數據
• 注意：TCP頭部不含長度字段，數據長度通過IP頭部的總長度減去IP頭部長度和TCP頭部長度計算得出

TCP與UDP的對比

通過以上結構，TCP能夠?qū)崿F(xiàn)可靠、有序、流量可控的數據傳輸，是互聯網核心協議之一

二、TCP協議機制

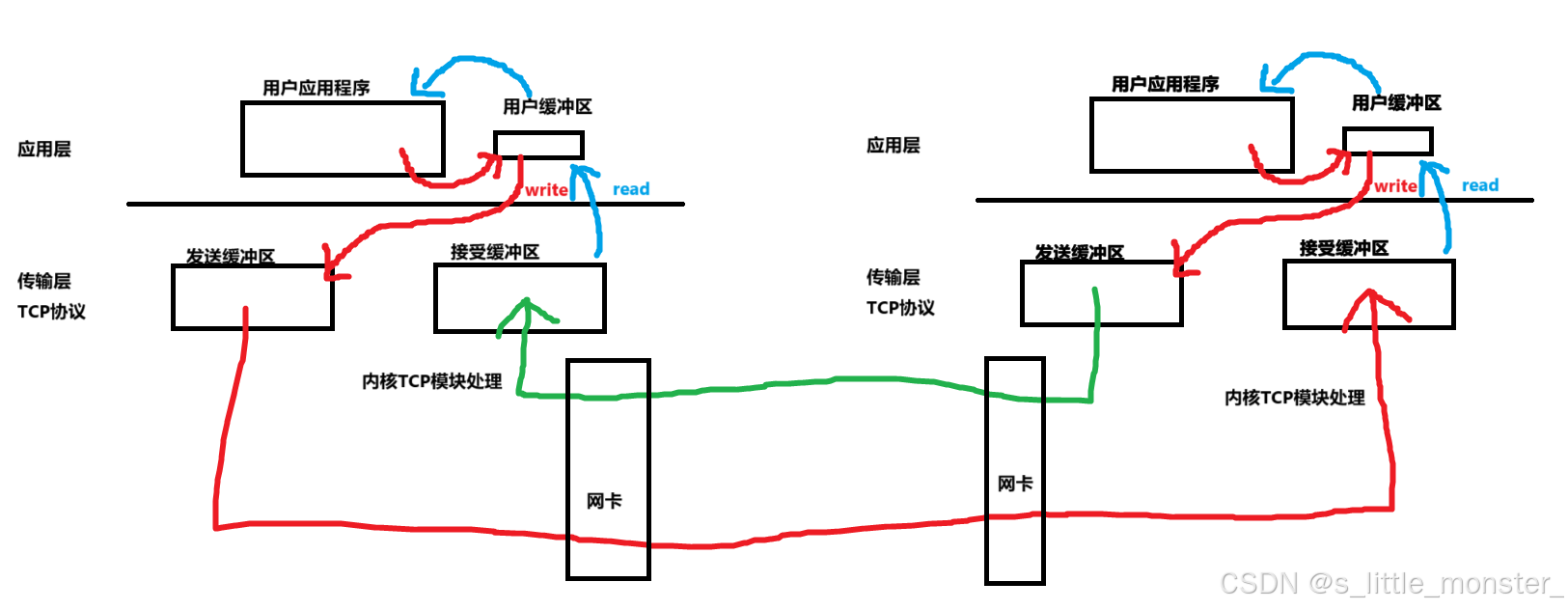

TCP擁有發送緩沖區和接收緩沖區兩個緩沖區，發送信息的流程是：

• 寫入緩沖區：應用程序需要發送信息時，將信息寫入用戶緩沖區
• 寫入內核：調用wirte函數，將信息從用戶緩沖區復制到發送緩沖區
• 發送數據：通過網卡和內核TCP模塊處理將數據存入另一用戶的接受緩沖區
• 寫入用戶區：調用read函數，將信息從接收緩沖區拷貝到用戶緩沖區中
• 應用程序獲取數據：應用程序從用戶緩沖區讀取數據

這里發送和接收的數據就是上面我們提到的協議格式下的報文

三、確認應答機制

TCP確認應答機制是確保數據可靠傳輸?shù)暮诵臋C(jī)制之一，也是區別于UDP的核心特點之一，在保證可靠性的同時，盡可能優化傳輸效率

基本概念

• 作用：接收方通過發送確認消息，告知發送方數據已成功接收，避免數據丟失
• 可靠性保證：發送方在超時未收到確認消息時，會重傳數據，叫做超時重傳

工作流程

序號

• 每個TCP報文段都會攜帶一個序號，標識該段數據在數據流中的位置

確認號

• 接收方通過確認消息返回確認號，表示下一個期望接收的數據序號
• 規則：確認號 = 已成功接收的最后一個字節序號 + 1
  • 示例：若接收方成功接收序號1000~1999的數據段，確認號為2000，表示期望接收后續數據

確認應答機制

• 單次確認：發送方發送數據后，等待接收方的確認消息
• 批量確認：滑動窗口技術允許發送方連續發送多個數據段，接收方只需確認最后一個連續收到的序號，也叫累積確認

確認類型

累積確認

• 特點：接收方僅確認最后一個連續收到的數據段，忽略中間丟失的段
• 優點：實現簡單，減少確認消息數量
• 缺點：若中間某個段丟失，發送方需重傳后續所有段，這也叫做線頭阻塞

選擇性確認

• 機制：接收方通過選擇性確認選項告知發送方哪些段已接收，哪些段丟失
• 優點：發送方僅重傳丟失的段，避免冗余重傳
• 適用場景：高帶寬延遲網絡，如衛星鏈路

優化策略

延遲確認

• 機制：接收方延遲發送確認消息（通常最多200ms），合并多個確認以減少網絡流量
• 適用場景：批量數據傳輸，如文件下載

確認應答壓縮

• 機制：在高速網絡中，減少冗余確認消息的發送頻率

示例說明

• 發送方發送數據段：序號1000（1000字節） → 序號2000（1000字節） → 序號3000（1000字節），接收方收到序號1000和3000的段：
• 發送確認應答 2000（累積確認，僅確認連續段），那序號2000和序號3000的數據段都會重傳
• 若支持選擇性確認，額外告知序號3000已接收，發送方根據確認應答和選擇性確認，僅重傳序號2000的段

這個確認應答呢我有一個小技巧來記憶，發送方發送數據段之后，比如說發送了序號1000，它代表著1000~1999，那我下一個是不是就要要2000了，那么我們確認應答發送的就是2000

四、捎帶應答

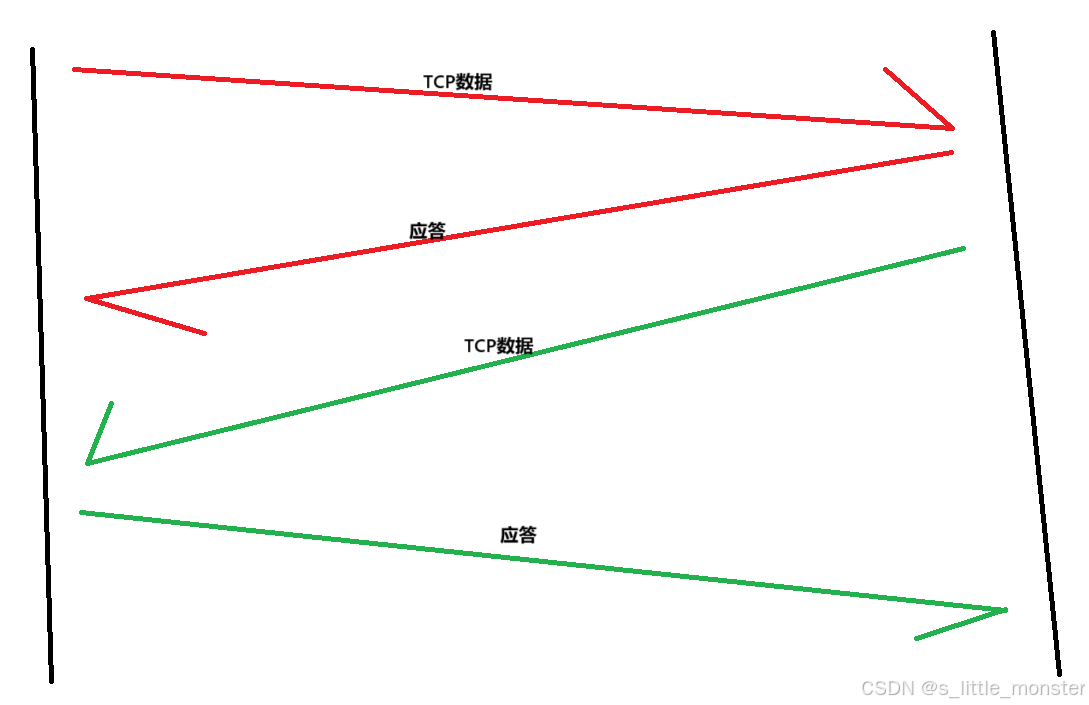

我們將捎帶應答這個解釋過程簡化為兩張圖，黑色斜線表示通信雙方，正常情況下如下圖所示，左邊給右邊發送一個報文，右邊要給左邊一個應答，表示已經收到數據，當然這里的應答也是嚴格按照TCP報文結構來的，發送的也是一個完整的TCP報文（至少有報頭），之后右邊再給左邊發送報文，左邊再給右邊發送一個應答

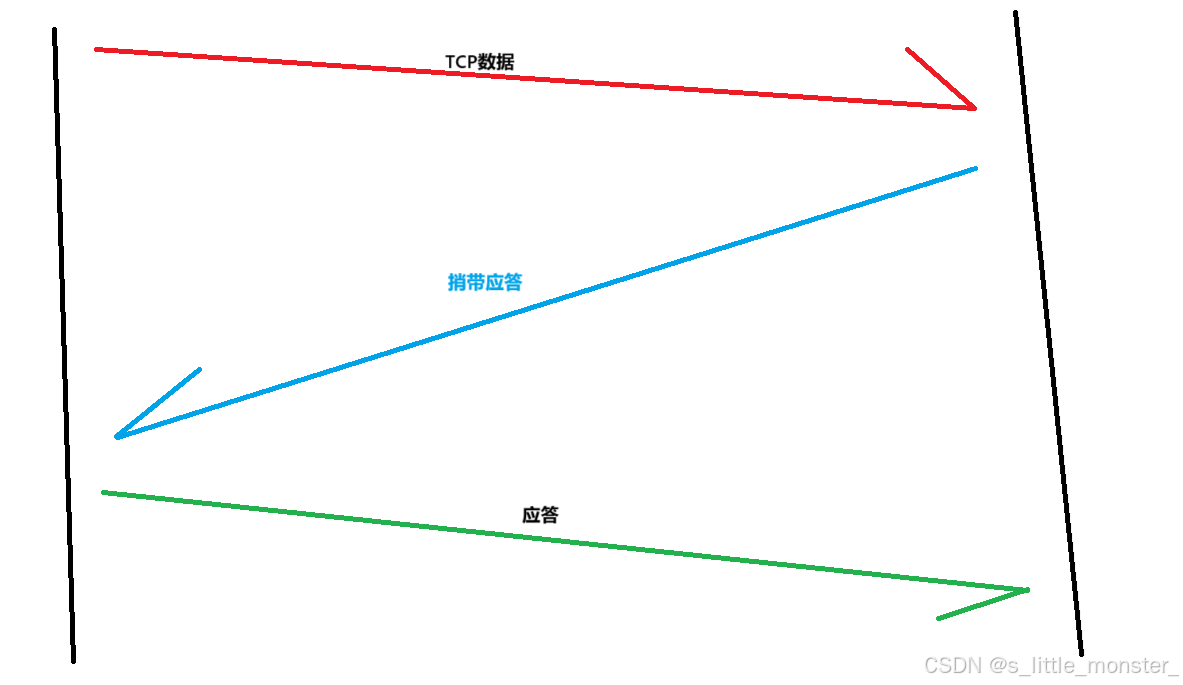

但是這樣的效率會很低，在正常情況下，雙方不會這樣進行通信，而是將應答和要發送的TCP數據整合成一條報文，此時發送的這條報文既是應答又是數據，減少開支

五、三次握手和四次揮手

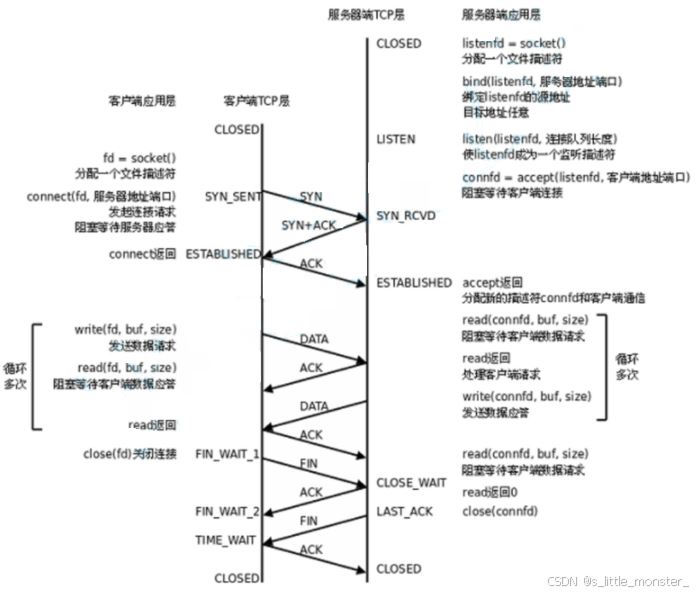

1、應用層行為

這邊我們舉一個客戶端和服務端的例子

三次握手

• ① 服務端應用層行為（服務器初始化）：服務端是要先開啟的，應用層通過調用socket分配一個文件描述符，然后調用bind函數將這個文件描述符與服務器地址端口綁定，然后調用listen函數進入監聽狀態，然后調用accept函數阻塞等待客戶端的連接，此時服務端開啟完畢
• ② 客戶端應用層行為（建立連接）：客戶端后開啟，應用層通過調用socket分配一個文件描述符，然后調用connect函數向服務器發起將文件描述符與服務器地址端口連接請求，connect函數會發出SYN段并阻塞等待服務器應答（第一次握手）
• ③ 服務器收到客戶端SYN，會應答一個SYN-ACK段表示同意建立連接（第二次握手）
• ④ 客戶端收到SYN-ACK后會從connect函數返回，同時應答一個ACK段（第三次握手）

數據傳輸

• ① 建立連接后，TCP協議會提供全雙工的通信服務，即同一條連接同一時刻，通信雙方可以同時寫同時讀
• ② 服務器從accept函數返回后立刻調用read函數，讀socket就和讀管道一樣，沒有數據就阻塞等待
• ③ 這時客戶端調用write發送請求給服務器，服務器收到后從read返回，對客戶端的請求進行處理，在此期間客戶端調用read函數阻塞等待服務器的應答
• ④ 服務器調用write函數將處理結果發回客戶端，再次調用read函數阻塞等待下一條請求
• ⑤ 客戶端收到后從read函數返回，發送下一條請求
• ⑥ 以①~⑤循環

四次揮手

• ① 客戶端調用close關閉連接，此時客戶端會向服務器發送FIN段（第一次揮手）
• ② 服務器收到FIN后，回應一個ACK，同時read返回0（第二次揮手）
• ③ read返回之后，服務器就知道客戶端關閉了連接，也調用close關閉連接，這個時候服務器會向客戶端發送一個FIN（第三次揮手）
• ④ 客戶端收到FIN，返回一個ACK給服務器（第四次揮手）

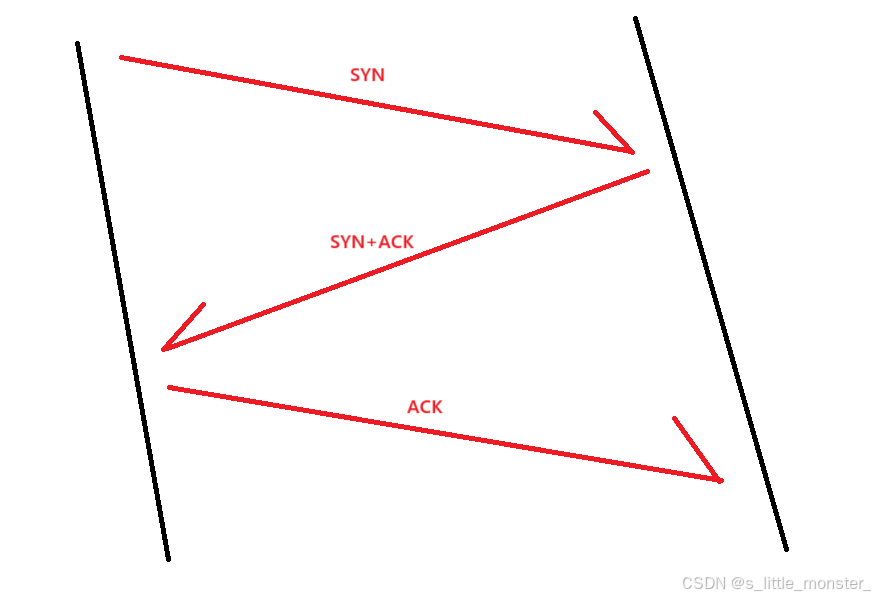

2、三次握手—建立連接

三次握手的機制就是建立在捎帶應答上的，捎帶應答不僅是通信時的一種策略，并且是建立連接時的策略

三次握手也可以是四次握手，理由和上面一樣，這里的第二次握手本來也是兩條消息合并發送而已

• 對于客戶端來說，當我們將ACK發出了，我們就認為連接已經建立成功了，此時客戶端的狀態就是上上圖的ESTABLISHED，建立描述該連接的客戶端屬性結構體就被建立了，我們TCP協議對于連接的管理當然也是先描述后組織的，此時客戶端連接的屬性結構體就通過指針被隊列組織管理了
• 對于服務器來說，在開啟監聽狀態LISTEN后，收到建立連接報文SYN，會對客戶端進行確認并請求建立連接ACK+SYN，然后在收到客戶端確認報文ACK之后建立描述該連接的服務器屬性結構體，然后這個結構體也會被管理起來

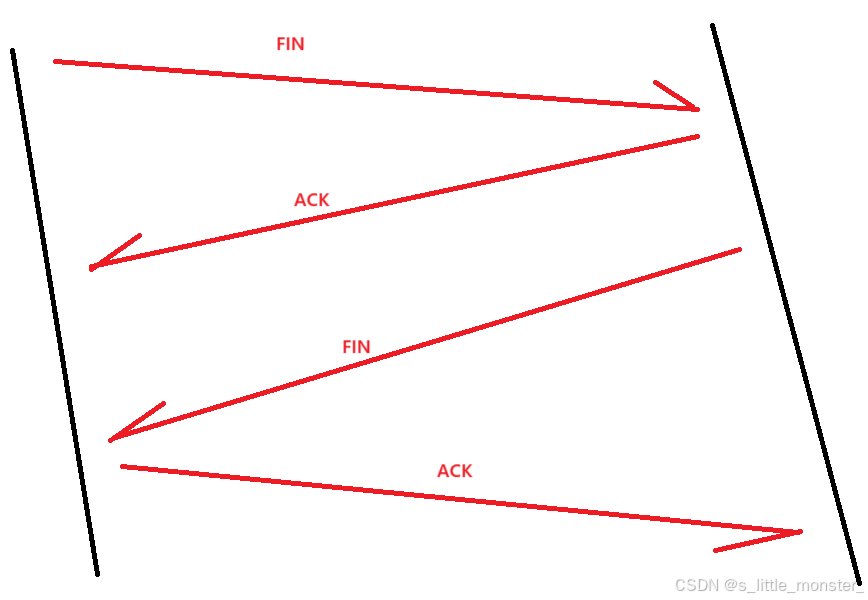

3、四次揮手—斷開連接

• 對于客戶端來說，當沒有數據要讀取或發送的時候，發送結束報文FIN，進入等待狀態1，FIN_WAIT1，然后一直等待，在接收到服務器的應答ACK后進入等待狀態2，FIN_WAIT2，然后一直等待，在收到服務器FIN報文時，發送應答ACK并轉為TIME_WAIT狀態，等待一個2MSL（報文最大生存時間）的時間，然后進入CLOSED狀態
• 對于服務器來說，在接收到客戶端發來的結束報文FIN之后，如果自己也沒有啥要發給客戶端的，那么發送應答ACK并轉為等待狀態CLOSE_WAIT，處理之前的數據，處理完后向客戶端發送結束報文FIN，并轉為最終回應狀態LAST_ACK，在接收到客戶端的ACK的報文后，關閉連接

總結

以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
