docker為什么需要網絡管理？

容器的網絡默認與宿主機及其他容器都是相互隔離， 但同時我們也要考慮下面的一些問題， 比如:

• 多個容器之間是如何通信的
• 容器和宿主機是如何通信的
• 容器和外界主機是如何通信的
• 容器中要運行一些網絡應用(如 nginx、web 應用、數據庫等)，如果要讓外部也可以訪問這些容器內運行的網絡應用應該如何實現
• 容器不想讓它的網絡與宿主機、與其他容器隔離應該如何實現
• 容器根本不需要網絡的時候應該如何實現
• 容器需要更高的定制化網絡（如定制特殊的集群網絡、定制容器間的局域網）應
• 該如何實現

docker網絡架構簡介

Docker 容器網絡是為應用程序所創造的虛擬環境的一部分，它能讓?xiě)?yīng)用從宿主機操作系統的網絡環境中獨立出來，形成容器自有的網絡設備、IP 協議棧、端口套接字、IP路由表、防火墻等等與網絡相關的模塊。

Docker 為實現容器網絡，主要采用的架構由三部分組成：CNM、Libnetwork 和驅動。

CNM:

Docker 網絡架構采用的設計規范是 CNM（Container Network Model）。CNM 中規定了 Docker 網絡的基礎組成要素：Sandbox、Endpoint、Network。

• Sandbox：提供了容器的虛擬網絡棧，也即端口、套接字、IP 路由表、防火墻、DNS 配置等內容。主要用于隔離容器網絡與宿主機網絡，形成了完全獨立的容器網絡環境。
• Network：Docker 內部的虛擬子網，使得網絡內的參與者能夠進行通訊。
• Endpoint：就是虛擬網絡的接口，就像普通網絡接口一樣，Endpoint 的主要職責是負責創建連接。Endpoint 類似于常見的網絡適配器，那也就意味著一個 Endpoint 只能接入某一個網絡， 當容器需要接入到多個網絡，就需要多個 Endpoint。

如上圖所示，容器 B 有兩個 Endpoint 并且分別接入 Networkd A 和 Network B。那么容器 A 和容器 B 之間是可以實現通信的，因?yàn)槎冀尤肓?NetworkA。但是容器 A 和容器 C 不可以通過容器 B 的兩個 Endpoint 通信。

Libnetwork:

• Libnetwork 是 CNM 的一個標準實現。Libnetwork 是開源庫，采用 Go 語言編寫（跨平臺的），也是 Docker 所使用的庫，Docker 網絡架構的核心代碼都在這個庫中。
• Libnetwork 實現了 CNM 中定義的全部三個組件，此外它還實現了本地服務發現、基于 Ingress 的容器負載均衡，以及網絡控制層和管理層等功能。

驅動：

• 驅動主要負責實現數據層相關內容，例如網絡的連通性和隔離性是由驅動來處理的。驅動通過實現特定網絡類型的方式擴展了 Docker 網絡棧，例如橋接網絡和覆蓋網絡。
• Docker 內置了若干驅動，通常被稱作原生驅動或者本地驅動。
• 例如 Bridge Driver、Host Driver、Overlay Driver、MacVLan Driver、IPVLan Driver、None Driver 等等。每個驅動負責創建其上所有網絡資源的創建和管理。

常見的網絡類型

1. bridge網絡：

• bridge 驅動會在 Docker 管理的主機上創建一個 Linux 網橋。默認情況下，網橋上的容器可以相互通信。也可以通過 bridge 驅動程序配置，實現對外部容器的訪問。
• Docker 容器的默認網絡驅動.當我們需要多個容器在同一個 Docker 主機上通信時，橋接網絡是最佳選擇。

2. host網絡：

• 對于獨立容器，移除容器和 Docker 主機之間的網絡隔離，并直接使用主機的網絡。
• 當網絡堆棧不應該與 Docker 主機隔離，但是希望容器的其他資源被隔離時，主機網絡是最佳選擇。

3. container 網絡：

• 這個模式指定新創建的容器和引進存在的一個容器共享一個網絡 ，而不是和宿主機共享。
• 新創建的容器不會創建自己的網卡，配置自己的 ip，而是和一個指定的容器共享 ip，端口等，兩個容器除了網絡方面，其他的如文件系統、進程列表等還是隔離的。兩個容器的進程可以通過 lo 網卡設備通信。

4. none 網絡：

• Docker 容器擁有自己的 Network Namespace，但是，并不為 Docker 容器進行任何網絡配置。
• 也就是說，這個 Docker 容器沒有網卡、IP、路由等信息。容器完全網絡隔離。

5. overlay 網絡：

• 借助 Docker 集群模塊 Docker Swarm 搭建的跨 Docker Daemon 網絡。將多個Docker 守護進程連接在一起，使集群服務能夠相互通信。
• 當我們需要運行在不同Docker 主機上的容器進行通信時，或者當多個應用程序使用集群服務協同工作時，覆蓋網絡是最佳選擇。

在 Docker 安裝時，會自動安裝一塊 Docker 網卡稱為 docker0，它是一個網橋設備，主要用于 Docker 各容器及宿主機的網絡通信:

docker網絡管理命令

docker network create

語法： docker network create [OPTIONS] NETWORK

功能： 創建一個網絡，不指定-d選項，默認是橋接網絡

參數：

• -d: 網絡驅動,該選項接受overlay網絡和birdge網絡，如果有其它第三方網絡，在這里指定即可;
• –gateway：網關地址
• –subnet：設置網絡的ip地址范圍，eg:192.168.32.0/24
• –ipv6：?jiǎn)⒂胕pv6

實戰：

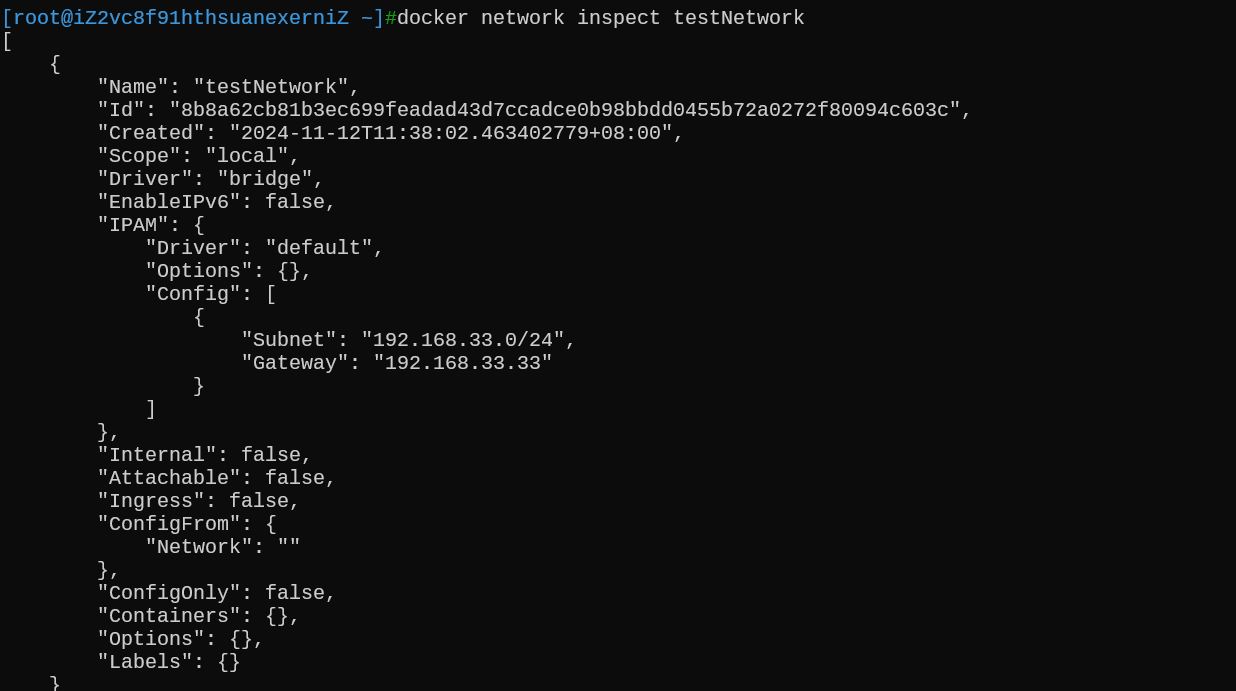

docker network inspect

語法： docker network inspect [OPTIONS] NETWORK [NETWORK…]

功能： 查看一個或多個網絡的詳細信息

參數：

• -f: 指定格式顯示;

實戰：

docker network connect

語法： docker network connect [OPTIONS] NETWORK CONTAINER

功能： 將一個容器連接進一個網絡

參數：

• –ip: 給容器指定ipv4地址;
• –ipv6: 給容器指定ipv6地址;

實戰：

docker network disconnect

語法： docker network disconnect [OPTIONS] NETWORK CONTAINER

功能： 斷開容器與網絡的連接，并且在執行該命令的時候，容器必須正在運行;

參數：

• -f:強制斷開;

實戰：

docker network prune

語法： docker network prune [OPTIONS]

功能： 刪除所有未被容器引用的網絡；

參數：

• -f: 不要輸出提示信息

實戰：

docker network rm

語法： docker network rm NETWORK [NETWORK…]

別名： docker network remove

功能： 刪除一個或多個網絡

參數：

• -f：強制刪除；

實戰：

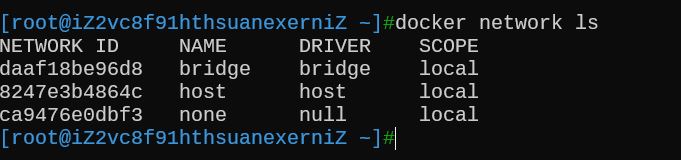

docker network ls

語法： docker network ls [OPTIONS]

別名： docker network list

功能： 列出所有的網絡

參數：

• -q: 輸出網絡號

實戰：

網絡詳解

docker bridge網絡

Docker Bridge 網絡采用內置的 bridge 驅動，bridge 驅動底層采用的是 Linux 內核中Linux bridge 技術。

就網絡而言，bridge 網絡是在網絡段之間轉發流量的鏈路層設備，而網橋可以是在主機內核中運行的硬件設備或軟件設備；就 Docker 而言，橋接網絡使用軟件網橋 docker0，它允許連接到同一網橋網絡的容器進行通信，同時提供與未連接到該網橋網絡容器的隔離。

默認情況下，創建的容器在沒有使用–network 參數指定要加入的 docker 網絡時，

默認都是加入 Docker 默認的單機橋接網絡，即下面的 name 為 bridge 的網絡。

其中，容器、bridge和Host::eth0之間的之間的關系可以參考：手機、路由器、光貓之間的關系;

在日常的生活中，我們手機發出的數據包想要發送到外網的話，那么需要先將數據包發送給路由器，路由器的WAN口連接著光貓，因此路由器在拿到數據包過后，又會將其轉發給光貓，再由光貓將數據轉發到外網；

默認的 bridge 網絡會被映射到內核中為 docker0 的網橋上。

Docker 默認的 bridge 網絡和 Linux 內核中的 docker0 網橋是一一對應的關系。

bridge 是 Docker 對網絡的命名，而 docker0 是內核中網橋的名字。

注意:

• docker run --network選項會使容器加入指定的網絡，而不會加入默認的docker0網絡;如果沒有指定該選項，那么容器加入的是默認docker0網絡；
• 對于兩個加入docker0網絡的容器來說，互相ping對方的容器名是ping不通的，但是對于兩個加入自定義bridge網絡的容器來說互相ping容器名可以ping通;

docker Host網絡

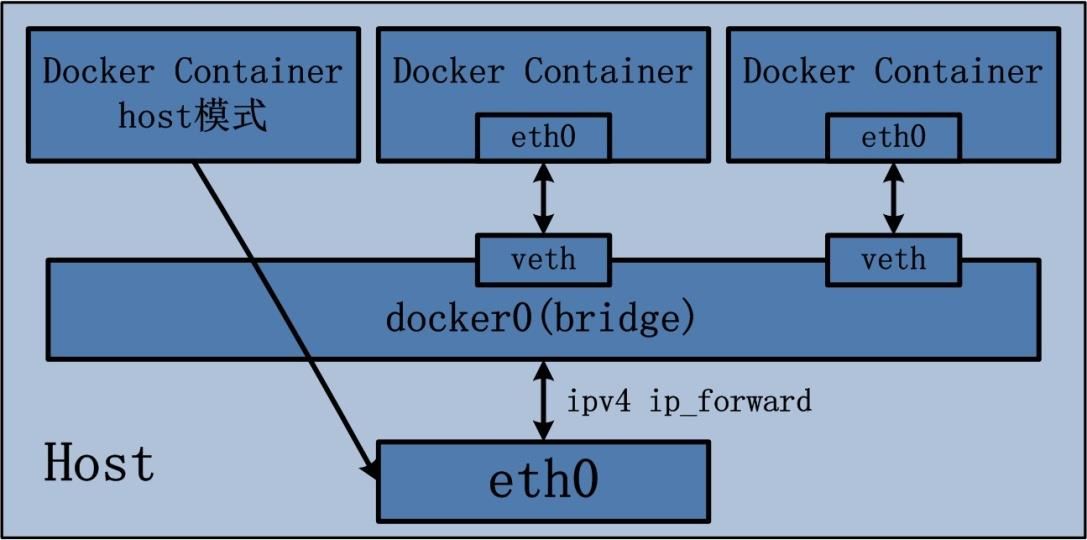

Docker 容器運行默認都會分配獨立的 Network Namespace 隔離子系統， 但是如果基于 host 網絡模式，容器將不會獲得一個獨立的 Network Namespace，而是和宿主機共用同一個 Network Namespace，容器將不會虛擬出自己的網卡，IP 等，而是直接使用宿主機的 IP 和端口。

連接到 host 網絡的容器共享宿主機的網絡棧，容器的網絡配置與宿主機完全一樣。我

們可以通過 --network=host 指定使用 host 網絡。

• 在host網絡下，容器和宿主機處于同一個Network Namespace下，共享宿主機的端口和網絡接口等資源;
• 在host模式下，不需要使用-p選項來指定端口映射;
• 相比于bridge類型網絡的優點就是，轉發效率高，因?yàn)樵趆ost網絡中，避免了中間層的轉發；
• 相比于bridge類型網絡的缺點就是與宿主機共享同一套Network Namespace，網絡資源都耦合在了一起，容器發生資源沖突；

docker Container 網絡

Docker Container 的 other container 網絡模式是 Docker 中一種較為特別的網絡的模式。之所以稱為“other container 模式”，是因?yàn)檫@個模式下的 Docker Container，會使用其他容器的網絡環境。之所以稱為“特別”，是因?yàn)檫@個模式下容器的網絡隔離性會處于 bridge 橋接模式與 host 模式之間。Docker Container 共享其他容器的網絡環境，則至少這兩個容器之間不存在網絡隔離，而這兩個容器又與宿主機以及除此之外其他的容器存在網絡隔離。

Docker Container 的 other container 網絡模式實現邏輯如下：

• 查找 other container（即需要被共享網絡環境的容器）的網絡 namespace；
• 將新創建的 Docker Container（也是需要共享其他網絡的容器）的 namespace， 使用 other container 的 namespace

心得：

• 可以使用docker run --network container:要加入的容器網絡的容器名來加入container網絡;
• 容器2在加入容器1的網絡過后和容器1共用同一套Network Namespace;
• 容器2的網絡依賴于容器1的網絡，一旦容器1重啟過后，容器2的網絡服務將不可用，只可使用本地環回網絡;

docker none 網絡

none 網絡就是指沒有網絡。掛在這個網絡下的容器除了 lo(本地回環)，沒有其他任何網卡。

心得：

• 針對一些對安全性要求比較高并且不需要聯網的應用， 可以使用 none 網絡， 比如生成隨機密碼， 避免生成密碼被第三方獲取;
• 一些第三方的應用可能需要 docker 幫忙創建一個沒有網絡的容器， 網絡由第三方自己來配置。

總結
