nginx源碼之epoll事件循環處理方式
要說明的幾點
一、為了方便調試及跟蹤代碼所以采用了單進程的模式運行程序
二、自備一份源碼
三、在閱讀函數之前，我覺得要帶有幾個問題去看
- 事件循環什么時候開始？
- 怎么添加事件？
- 事件如何分發處理？
一、事件循環的創建
當我們啟動程序，會進入下面函數，顧名思義就是處理單進程循環的函數
void
ngx_single_process_cycle(ngx_cycle_t *cycle)
{
ngx_uint_t i;
if (ngx_set_environment(cycle, NULL) == NULL) {
/* fatal */
exit(2);
}
//調用每個模塊的初始化
for (i = 0; cycle->modules[i]; i++) {
if (cycle->modules[i]->init_process) {
if (cycle->modules[i]->init_process(cycle) == NGX_ERROR) {
/* fatal */
exit(2);
}
}
}
for ( ;; ) {
ngx_log_debug0(NGX_LOG_DEBUG_EVENT, cycle->log, 0, "worker cycle");
//處理定時器事件及網絡事件
ngx_process_events_and_timers(cycle);
...
}
}

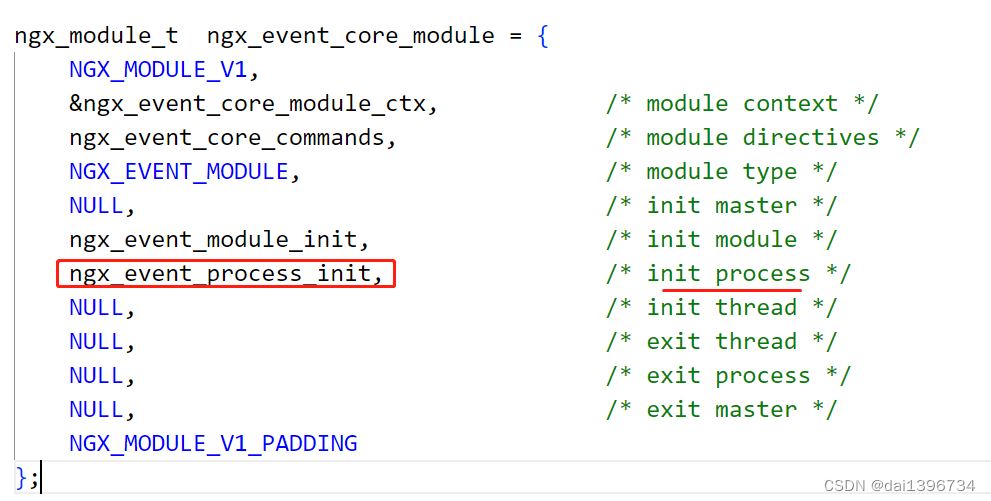

在調用模塊的初始化時就會調用ngx_event_core_module模塊的ngx_event_process_init函數
ngx_event_process_init實現如下，隱藏部分不需要的代碼過程
static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
...
for (m = 0; cycle->modules[m]; m++) {
//只有ngx_epoll_module是NGX_EVENT_MODULE類型，epoll模塊
if (cycle->modules[m]->type != NGX_EVENT_MODULE) {
continue;
}
if (cycle->modules[m]->ctx_index != ecf->use) {
continue;
}
module = cycle->modules[m]->ctx;
//初始化epoll ，創建epoll
if (module->actions.init(cycle, ngx_timer_resolution) != NGX_OK) {
/* fatal */
exit(2);
}
break;
}
}

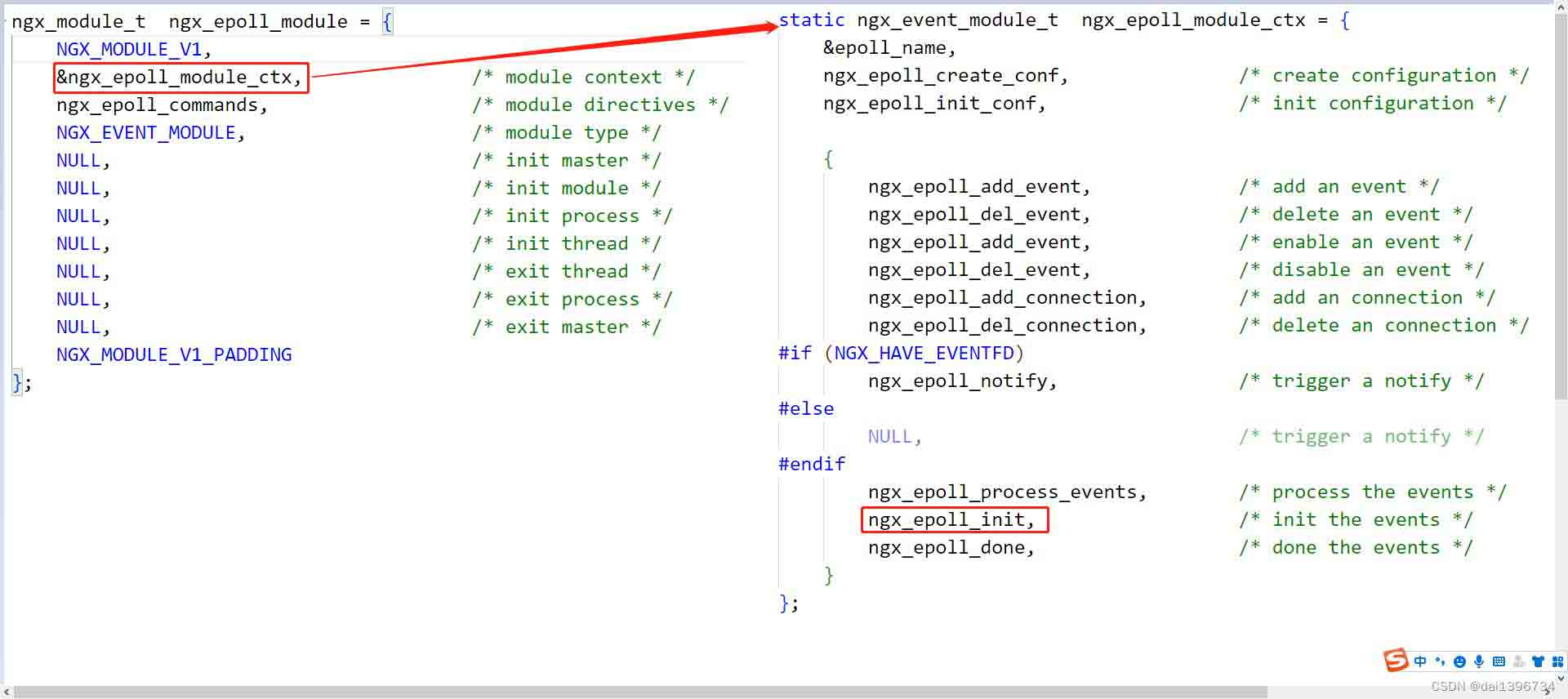

當類型是NGX_EVENT_MODULE的模塊只有ngx_epoll_module和ngx_event_core_module，而只有ngx_epoll_module模塊的actions.init接口不為空，因此會調用ngx_epoll_init,在該函數里面掉了epoll_create 創建了epoll，并將值賦給全局的ep
static int ep = -1;
二、連接的創建
2.1 創建管理連接及其讀寫事件的數組
依然在ngx_event_process_init函數中，數組大小為配置文件中 worker_connections 的值
static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
...
cycle->connections =
ngx_alloc(sizeof(ngx_connection_t) * cycle->connection_n, cycle->log);
if (cycle->connections == NULL) {
return NGX_ERROR;
}
c = cycle->connections;
//分配讀事件
cycle->read_events = ngx_alloc(sizeof(ngx_event_t) * cycle->connection_n,
cycle->log);
if (cycle->read_events == NULL) {
return NGX_ERROR;
}
rev = cycle->read_events;
for (i = 0; i < cycle->connection_n; i++) {
rev[i].closed = 1;
rev[i].instance = 1;
}
//分配寫事件
cycle->write_events = ngx_alloc(sizeof(ngx_event_t) * cycle->connection_n,
cycle->log);
if (cycle->write_events == NULL) {
return NGX_ERROR;
}
wev = cycle->write_events;
for (i = 0; i < cycle->connection_n; i++) {
wev[i].closed = 1;
}
}
2.2 創建一個空閑連接的鏈表
依然在ngx_event_process_init函數中，表示沒有使用的連接
static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
...
do {
i--;
c[i].data = next;
c[i].read = &cycle->read_events[i];
c[i].write = &cycle->write_events[i];
c[i].fd = (ngx_socket_t) -1;
next = &c[i];
} while (i);
cycle->free_connections = next;
cycle->free_connection_n = cycle->connection_n;
...
}
此時數據結構如下
2.3 遍歷所有的cycle->listening元素，并為其添加讀事件
static ngx_int_t
ngx_event_process_init(ngx_cycle_t *cycle)
{
...
ls = cycle->listening.elts;
for (i = 0; i < cycle->listening.nelts; i++) {
...
rev->handler = (c->type == SOCK_STREAM) ? ngx_event_accept
: ngx_event_recvmsg;
...
if (ngx_add_event(rev, NGX_READ_EVENT, 0) == NGX_ERROR) {
return NGX_ERROR;
}
...
}
...
}
這里特別的說明下cycle->listening在哪里設置？設置了什么信息？后面會有用。
三、http服務器端口的設置
在進入事件循環之前，nginx會先對配置文件做解析處理，也就是ngx_conf_parse中，當解析到http配置項時，會調用ngx_http_module模塊的配置項處理函數ngx_http_block，在其中做了很多http相關的設置
3.1 cycle->listening元素的添加
函數調用過程如下：
ngx_http_block -> ngx_http_add_listening ->ngx_create_listening
最終調用ngx_create_listening
static ngx_listening_t *
ngx_http_add_listening(ngx_conf_t *cf, ngx_http_conf_addr_t *addr)
{
ngx_listening_t *ls;
...
ls = ngx_create_listening(cf, addr->opt.sockaddr, addr->opt.socklen);
if (ls == NULL) {
return NULL;
}
ls->addr_ntop = 1;
//設置ngx_listening_t的 接口handler
ls->handler = ngx_http_init_connection;
...
}
該函數做了2件事
- 將監聽信息放入cycle->listening數組
- 設置ngx_listening_t的 接口handler為ngx_http_init_connection（后面會用到）
下面是ngx_create_listening 函數，用來說明1
ngx_listening_t *
ngx_create_listening(ngx_conf_t *cf, struct sockaddr *sockaddr,
socklen_t socklen)
{
...
ls = ngx_array_push(&cf->cycle->listening);
...
}
3.2 開啟了服務器端口的監聽
調用了ngx_open_listening_sockets函數，函數調用過程如下：
ngx_init_cycle -> ngx_open_listening_sockets
看到bind 和listen就應該很快的反應過來這是一個服務器端的常用代碼，所以是在這里開啟了服務器端口的監聽
ngx_int_t
ngx_open_listening_sockets(ngx_cycle_t *cycle)
{
...
for (i = 0; i < cycle->listening.nelts; i++) {
if (bind(s, ls[i].sockaddr, ls[i].socklen) == -1) {
...
}
if (listen(s, ls[i].backlog) == -1) {
...
}
}
...
}
至此，服務器監聽設置已經完成了，同時每個需要監聽的端口到放入了cycle->listening。
我們?cè)倩氐?.3，epoll開始將監聽端口的連接放入了epoll管理，當客戶端來連接請求時，就會觸發epoll讀事件,這里要注意的是，其中rev代表的是nginx定義的事件類。
rev->handler = (c->type == SOCK_STREAM) ? ngx_event_accept: ngx_event_recvmsg;
四、執行事件循環
讓我們繼續回到ngx_single_process_cycle函數，當模塊調用完init_process后，開始進入了一個死循環的過程，顯然這里應該會是一個事件循環入口，而我們使用epoll，那代碼最終肯定會定格到 epoll_wait，那接下來的目的就是找到這個代碼段，繼續往下看代碼
for ( ;; ) {
ngx_process_events_and_timers(cycle);
}
ngx_process_events_and_timers函數如下：其中ngx_process_events 就是ngx_epoll_process_events函數
void
ngx_process_events_and_timers(ngx_cycle_t *cycle)
{
...
//epoll 等待
(void) ngx_process_events(cycle, timer, flags);
delta = ngx_current_msec - delta;
ngx_log_debug1(NGX_LOG_DEBUG_EVENT, cycle->log, 0,
"timer delta: %M", delta);
ngx_event_process_posted(cycle, &ngx_posted_accept_events);
if (ngx_accept_mutex_held) {
ngx_shmtx_unlock(&ngx_accept_mutex);
}
ngx_event_expire_timers();
ngx_event_process_posted(cycle, &ngx_posted_events);
}
ngx_epoll_process_events函數如下，去掉了大部分跟邏輯無關的代碼，做了以下工作
- epoll_wait等待所有IO事件來臨
- 遍歷觸發的事件列表，調用其handler接口，在這里因?yàn)槲覀兪菃芜M(jìn)程，固沒有進程鎖，flags 始終為0
static ngx_int_t
ngx_epoll_process_events(ngx_cycle_t *cycle, ngx_msec_t timer, ngx_uint_t flags)
{
events = epoll_wait(ep, event_list, (int) nevents, timer);
...
for (i = 0; i < events; i++) {
c = event_list[i].data.ptr;
instance = (uintptr_t) c & 1;
c = (ngx_connection_t *) ((uintptr_t) c & (uintptr_t) ~1);
rev = c->read;
revents = event_list[i].events;
if ((revents & EPOLLIN) && rev->active) {
rev->ready = 1;
rev->available = -1;
if (flags & NGX_POST_EVENTS) {
queue = rev->accept ? &ngx_posted_accept_events
: &ngx_posted_events;
ngx_post_event(rev, queue);
} else {
rev->handler(rev);
}
}
wev = c->write;
if ((revents & EPOLLOUT) && wev->active) {
if (flags & NGX_POST_EVENTS) {
ngx_post_event(wev, &ngx_posted_events);
} else {
wev->handler(wev);
}
}
}
return NGX_OK;
}
這就很明顯了，epoll事件循環體就在此，根據事件的觸發方式來區分讀寫事件，因?yàn)閒lags為0，所以這里對事件的處理都是調用了nginx定義的事件結構體ngx_event_t的handler接口，而不會調用ngx_post_event，因此接下來根據handler接口實現的不同來說明連接的建立過程及讀寫事件的處理
五、客戶端的連接的接入
先引入3.2節中描述的代碼，其中 c->type 就是SOCK_STREAM ，在其他地方賦值了，不在過多描述
rev->handler = (c->type == SOCK_STREAM) ? ngx_event_accept: ngx_event_recvmsg;
所以調用了ngx_event_accept，那該函數做了哪些事？下面貼出一段代碼來說明（忽略一些socket 的配置代碼）
void
ngx_event_accept(ngx_event_t *ev)
{
ngx_listening_t *ls;
ngx_connection_t *c, *lc;
...
lc = ev->data;
ls = lc->listening;
...
c = ngx_get_connection(s, ev->log);
...
c->recv = ngx_recv;
c->send = ngx_send;
c->recv_chain = ngx_recv_chain;
c->send_chain = ngx_send_chain;
c->log = log;
c->pool->log = log;
c->socklen = socklen;
c->listening = ls;
c->local_sockaddr = ls->sockaddr;
c->local_socklen = ls->socklen;
...
if (ngx_add_conn && (ngx_event_flags & NGX_USE_EPOLL_EVENT) == 0) {
if (ngx_add_conn(c) == NGX_ERROR) {
ngx_close_accepted_connection(c);
return;
}
}
ls->handler(c);
...
}
5.1 取出一個未使用的連接，并將該連接納入epoll去管理
從連接池中拿出一個連接，在調用ngx_add_conn 宏，此時該連接已經將socket的描述符fd設置進去了其中ngx_add_conn 定義如下
#define ngx_add_conn ngx_event_actions.add_conn
而ngx_event_actions是一個全局的變量，在ngx_epoll_init函數 賦值
static ngx_int_t
ngx_epoll_init(ngx_cycle_t *cycle, ngx_msec_t timer)
{
...
ngx_event_actions = ngx_epoll_module_ctx.actions;
...
}
因此ngx_add_conn就是ngx_epoll_add_connection函數,就是將客戶端的連接納入epoll的管理，如下
static ngx_int_t
ngx_epoll_add_connection(ngx_connection_t *c)
{
struct epoll_event ee;
ee.events = EPOLLIN|EPOLLOUT|EPOLLET|EPOLLRDHUP;
ee.data.ptr = (void *) ((uintptr_t) c | c->read->instance);
ngx_log_debug2(NGX_LOG_DEBUG_EVENT, c->log, 0,
"epoll add connection: fd:%d ev:%08XD", c->fd, ee.events);
if (epoll_ctl(ep, EPOLL_CTL_ADD, c->fd, &ee) == -1) {
ngx_log_error(NGX_LOG_ALERT, c->log, ngx_errno,
"epoll_ctl(EPOLL_CTL_ADD, %d) failed", c->fd);
return NGX_ERROR;
}
c->read->active = 1;
c->write->active = 1;
return NGX_OK;
}
注意看，在上面函數中，epoll事件的data已經指向了 nginx里面定義的連接類ngx_connection_t 了，這也就將epoll中的事件與nginx定義的ngx_connection_t 關聯起來了
至此，epoll開始循環監聽每一個連接的事件了。
5.2 設置了連接的發送和接收函數
c->recv = ngx_recv;
c->send = ngx_send;
這里的ngx_recv
//recv 函數宏定義
#define ngx_recv ngx_io.recv
//ngx_io為全局定義
ngx_os_io_t ngx_io;
//被該結構體賦值，接收發送函數就很明顯了
ngx_os_io_t ngx_os_io = {
ngx_unix_recv,
ngx_readv_chain,
ngx_udp_unix_recv,
ngx_unix_send,
ngx_udp_unix_send,
ngx_udp_unix_sendmsg_chain,
ngx_writev_chain,
0
};
ngx_unix_recv
5.3 調用監聽的連接類的接口handler
這個干了什么？有點懵。往前看 3.1節，在解析配置文件時，設置了該接口，其實就是ngx_http_init_connection函數，在其中設置了 客戶端連接類的讀寫事件接口分別是ngx_http_wait_request_handler 以及ngx_http_empty_handler，就不展開了
void
ngx_http_init_connection(ngx_connection_t *c)
{
rev = c->read;
rev->handler = ngx_http_wait_request_handler;
c->write->handler = ngx_http_empty_handler;
}
總結
一：解析配置文件，確認需要監聽的端口（配置信息），也就是需要listen幾個fd,同時設置該監聽端口的handler接口，將需要listen的端口信息放入cycle->listen，并設置了監聽接口體的接口為ngx_http_init_connection
二：調用epoll模塊的接口，初始化及創建epoll
三：將需要監聽的端口（一種描述的）納入epoll管理，同時設置其回調接口ngx_event_accept
四：當檢測到客戶端的連接調用ngx_event_accept，在該函數中將客戶端的連接又納入epoll管理（其實這是epoll模型的一種常用的寫法），同時調用了ngx_http_init_connection函數，該函數設置了客戶端連接的讀寫事件處理接口handler
以上為個人經驗，希望能給大家一個參考，也希望大家多多支持腳本之家。
