Linux I2C驅動注冊詳解

更新時間：2025年07月22日 09:24:45 作者：大肥周

文章介紹了I2C驅動注冊機制,核心是structi2c_driver結構體,需填充name、probe和id_table字段,name用于顯示驅動名稱,probe在設備匹配后調用（無論設備是否存在）,通過設備樹或靜態注冊識別設備,最終觸發驅動探針流程

注冊接口

#define i2c_add_driver(driver) \
       i2c_register_driver(THIS_MODULE, driver)

int i2c_register_driver(struct module *owner, struct i2c_driver *driver)

注冊的結構體是struct i2c_driver，主要填充name、probe和id_table字段，其中name是驅動名稱，到時會在/sys/bus/i2c/drivers顯示這個驅動名稱，probe會在I2C設備匹配后調用，不是發現I2C設備，即便實際上這個設備不在，但是代碼里注冊了這個設備，或者設備樹里配置了這個設備，就會被調用。

driver.of_match_table和 id_table兩個成員列出的是驅動程序所能支持的所有設備，其中driver.of_match_table里的設備，是跟設備樹匹配的，id_table是跟靜態注冊是調用的struct i2c_board_info里的name做比較的。

示例代碼

驅動注冊：

static int __devinit zsl_i2c_drv_probe(struct i2c_client *client, const struct i2c_device_id *id)
{
	struct property *pp = NULL;
	uint8_t buf[4];
	struct i2c_msg msgs[2] = {{0}, {0}};
	int len = sizeof(msgs) / sizeof(msgs[0]);

	printk(KERN_INFO "%s: %x\n",__func__,client->addr);

	pp = of_find_property(client->dev.of_node, "testdata", NULL);
	if (pp)
		printk(KERN_INFO "%s: %d:%s \n",__func__,pp->length,(char *)pp->value);

	dump_stack();

	if (client->adapter)
	{
		buf[0] = 0;
		buf[1] = 4;
		buf[2] = 0;
		buf[3] = 0;
		memset(msgs,0,sizeof(struct i2c_msg)*2);
		msgs[0].addr  = client->addr;
		msgs[0].flags = 0x0;
		msgs[0].len   = 2;
		msgs[0].buf   = buf;

		msgs[1].addr  = client->addr;
		msgs[1].flags = I2C_M_RD;
		msgs[1].len   = 4;
		msgs[1].buf   = buf;

		if (i2c_transfer(client->adapter, msgs,	len) == len)
			printk(KERN_INFO "zsl i2c_transfer r: %d:%x %x %x %x\n",len,buf[0],buf[1],buf[2],buf[3]);

		buf[0] = 0;
		buf[1] = 4;
		buf[2] = 7;
		buf[3] = 8;

		memset(msgs,0,sizeof(struct i2c_msg)*2);
		msgs[0].addr = client->addr;
		msgs[0].flags = 0;
		msgs[0].len = 4;
		msgs[0].buf = buf;

		if (i2c_transfer(client->adapter, msgs,	1) == 1)
			printk(KERN_INFO "zsl i2c_transfer w: %d:%x %x %x %x\n",1,buf[0],buf[1],buf[2],buf[3]);

		buf[0] = 0;
		buf[1] = 4;
		buf[2] = 0;
		buf[3] = 0;
		memset(msgs,0,sizeof(struct i2c_msg)*2);
		msgs[0].addr  = client->addr;
		msgs[0].flags = 0x0;
		msgs[0].len   = 2;
		msgs[0].buf   = buf;

		msgs[1].addr  = client->addr;
		msgs[1].flags = I2C_M_RD;
		msgs[1].len   = 4;
		msgs[1].buf   = buf;
		msleep(100);
		len = i2c_transfer(client->adapter, msgs, len);
		if (2 == len)
			printk(KERN_INFO "zsl i2c_transfer r: %d:%x %x %x %x\n",len,buf[0],buf[1],buf[2],buf[3]);
	}

    return 0;
}

static void __devexit zsl_i2c_drv_remove(struct i2c_client *client)
{
	printk(KERN_INFO "%s: \n",__func__);
}

static const struct i2c_device_id zsl_dev_id_table[] = {
    { "zsl_i2c_dev", 0 },
    {}
};//這里的名字很重要，驅動第一種匹配設備的方式要用到

static const struct of_device_id zsl_of_match_ids[] = {
	{ .compatible = "i2c_name,zsl",		.data = NULL },
	{ /* END OF LIST */ } //最后一項為空，用于判斷數組遍歷完成
};

static struct i2c_driver zsl_i2c_driver = {
    .driver        = {
        .name        = "zsl_i2c",
        .owner        = THIS_MODULE,
        .of_match_table = zsl_of_match_ids,//設備樹匹配用
    },
    .probe		= zsl_i2c_drv_probe,
    .remove		= __devexit_p(zsl_i2c_drv_remove),
    .id_table	= zsl_dev_id_table,  //設備樹不需要，i2c_register_board_info匹配使用
};

void zsl_i2c_drv_init(void)
{
    i2c_add_driver(&zsl_i2c_driver);
}

靜態設備注冊

static struct i2c_board_info zsl_i2c_dev = {
    I2C_BOARD_INFO("zsl_i2c_dev", 0x50),//這個名字很重要，用于匹配 I2C 驅動
};

static struct i2c_client *zsl_i2c_client;

void zsl_i2c_dev_init(void)
{
       i2c_register_board_info(4, &zsl_i2c_dev, 1);
}

設備樹注冊

&i2c4 {
       zsli2c0: zsli2c@50 {
              compatible = "i2c_name,zsl";
              status = "okay";
              testdata = "asdfg";
              reg = <0x50>;
       };
};

運行后probe就會被調用，無論配的是什么地址，0x50設備存在，0x60設備不存在，probe都能被調用，但是0x60的讀不到數據。

調用關系

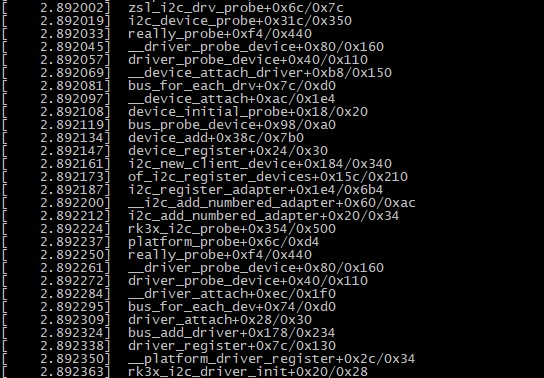

probe里的堆棧打印如下：

從芯片廠家的I2C驅動初始化接口rk3x_i2c_driver_init開始，使用platform_driver_register接口注冊rk3x_i2c_driver，當設備樹里有對應的I2C總線時，就會注冊I2C設備，匹配后調用這里的probe接口rk3x_i2c_probe。

rk3x_i2c_probe里會初始化 Rockchip I2C控制器，調用 i2c_register_adapter將 I2C 適配器注冊到內核，進而調用of_i2c_register_devices 掃描設備樹，調用i2c_new_client_device創建配置的I2C設備。

i2c_new_client_device里會創建struct i2c_client并調用device_register注冊到內核，觸發 device_add，內核會嘗試匹配驅動（通過 compatible 字符串或者name）。如果匹配成功，調用 i2c_device_probe到probe接口的zsl_i2c_drv_probe。
