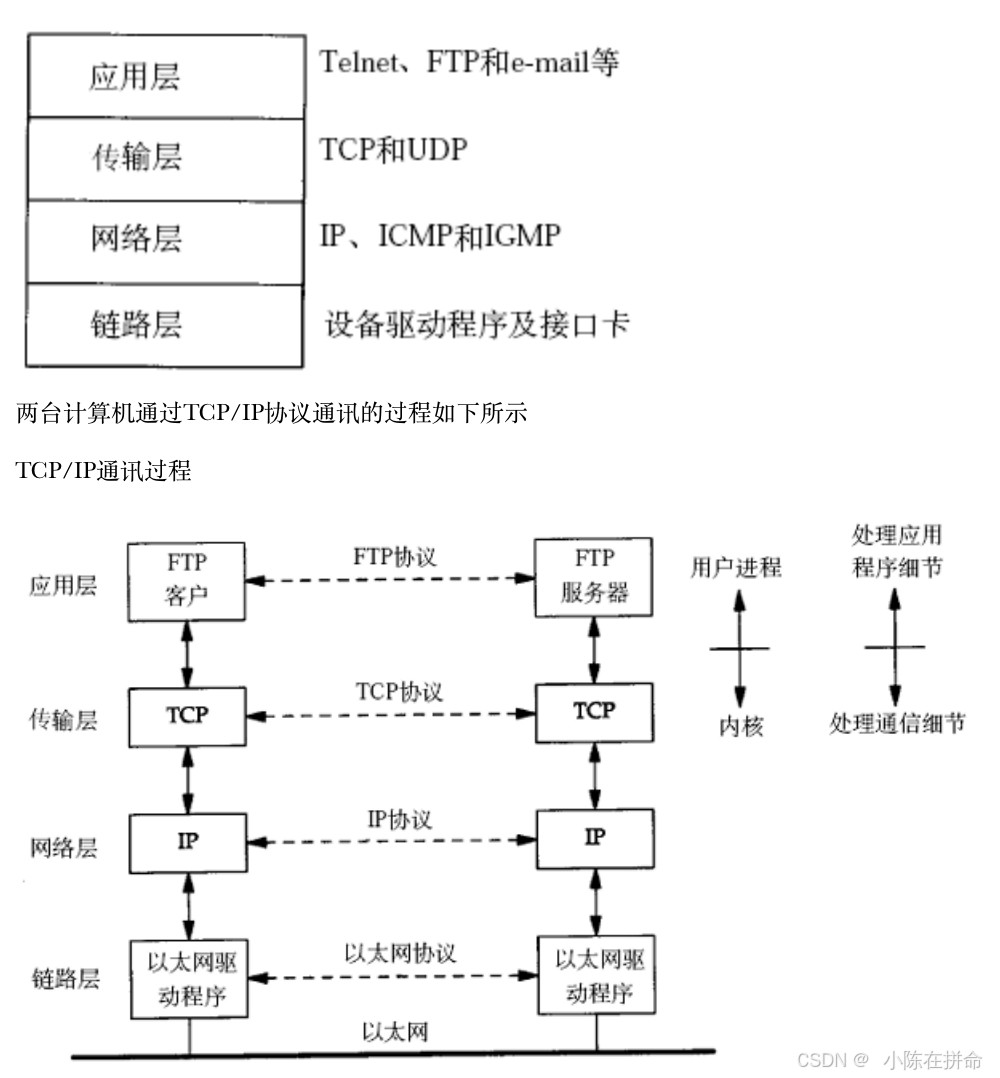

關于UDP和TCP 我們就要重點聊一聊傳輸層（負責數據能夠從發送端傳輸接收端.）

一、關于端口號

1.1 端口號的理解

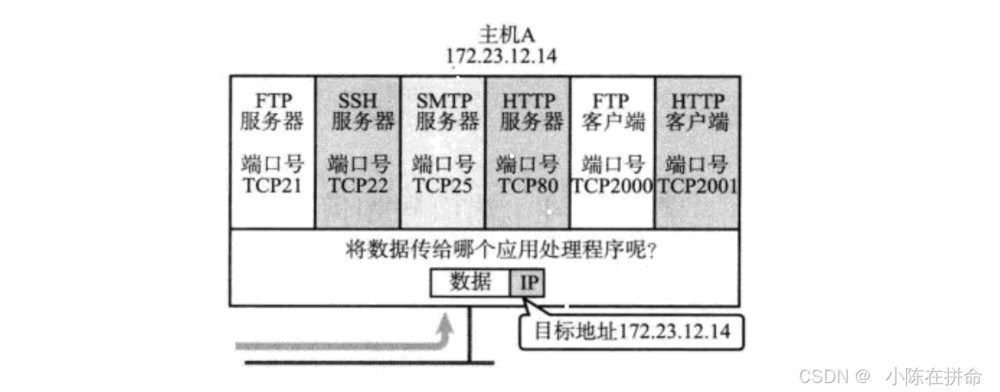

端口號(Port)標識了一個主機上進行通信的不同的應用程序;

每一個應用層服務（進程）都綁定著自己的協議，而具體這個數據要傳輸給哪一個應用程序，是要根據具體的端口號來決定的，而交給哪個服務的本質也是交給哪個進程又因?yàn)檫M(jìn)程bind了自己的端口號所以O(shè)S究竟會把數據交給誰，其實是根據端口號來確認的！

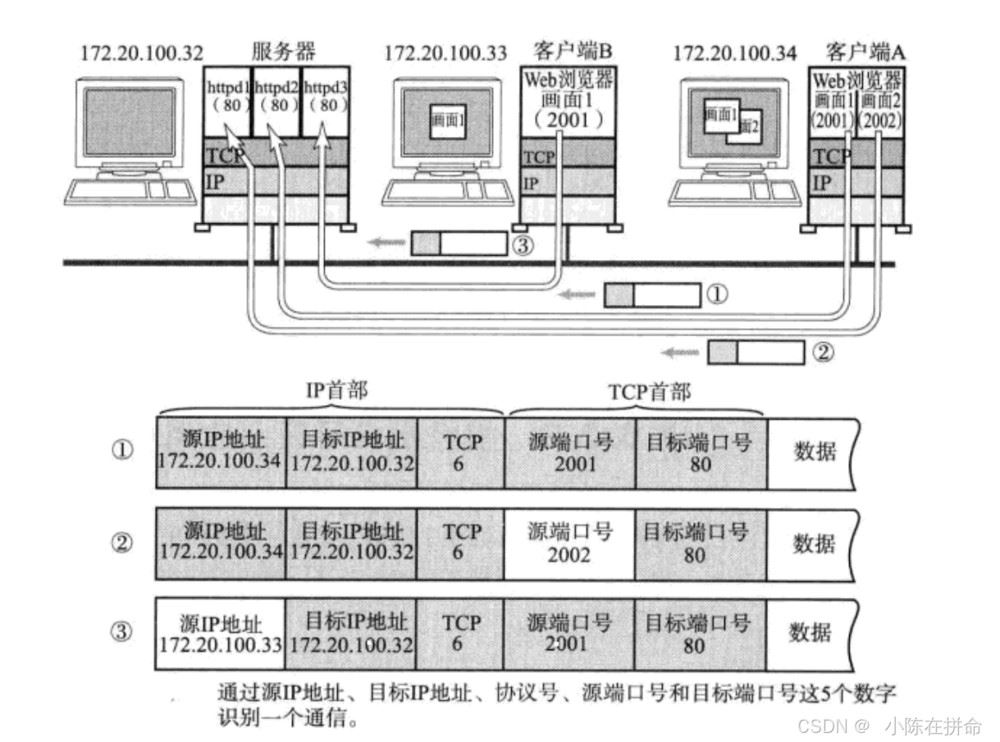

在TCP/IP協議中, 用 "源IP", "源端口號", "目的IP", "目的端口號", "協議號" 這樣一個五元組來標識一個通信(可以通過netstat -n查看);

1.2 端口號范圍的劃分

0 - 1023: 知名端口號, HTTP, FTP, SSH等這些廣為使用的應用層協議, 他們的端口號都是固定的.

1024 - 65535: 操作系統動態分配的端口號. 客戶端程序的端口號, 就是由操作系統從這個范圍分配的.

1.3 認識知名端口號

有些服務器是非常常用的, 為了使用方便, 人們約定一些常用的服務器, 都是用以下這些固定的端口號:

• 1、ssh服務器, 使用22端口
• 2、ftp服務器, 使用21端口
• 3、telnet服務器, 使用23端口
• 4、http服務器, 使用80端口
• 5、https服務器, 使用443

執行下面的命令, 可以看到知名端口號

cat /etc/services

我們自己寫一個程序使用端口號時, 要避開這些知名端口號.

1.4 一個進程可以bind多個端口號

一個端口號不能被多個進程bind，但是一個進程可以被多個端口號bind的（一個進程可以有多個文件描述符，而每一個文件描述符都可以對應一個端口號，）！！

問題：什么情況下需要一個進程綁定多個端口號呢？？

---->比如HTTP和HTTPS，同一個Web服務器可能需要監聽80和443端口，分別處理HTTP和HTTPS的請求（每次調用bind都會為該進程創建一個獨立的socket，這些socket是由內核管理的，他們之間是相互獨立互不影響的，所以bind多個套接字就對應監聽多個套接字?。。?/span>

1.5 相關命令

1、netstat是一個用來查看網絡狀態的重要工具.

• 語法：netstat [選項]
• 功能：查看網絡狀態

常用選項：

• n 拒絕顯示別名，能顯示數字的全部轉化成數字
• l 僅列出有在 Listen (監聽) 的服務狀態
• p 顯示建立相關鏈接的程序名
• t (tcp)僅顯示tcp相關選項
• u (udp)僅顯示udp相關選項
• a (all)顯示所有選項，默認不顯示LISTEN相關

其中unix是域間套接字，用來進行本地通信（懂了網絡套接字之后學習成本就不大了?。?/span>

2、pidof在查看服務器的進程id時非常方便.

語法：pidof [進程名]

功能：通過進程名, 查看進程id

二、UDP報頭

2.1 研究協議的一些具體問題

1、報頭和有效載荷是如何進行分離的？？

2、有效載荷應該交付給上層的那一個協議呢？（協議字段、方案）

3、認識報頭的組成

4、學習協議的周邊知識

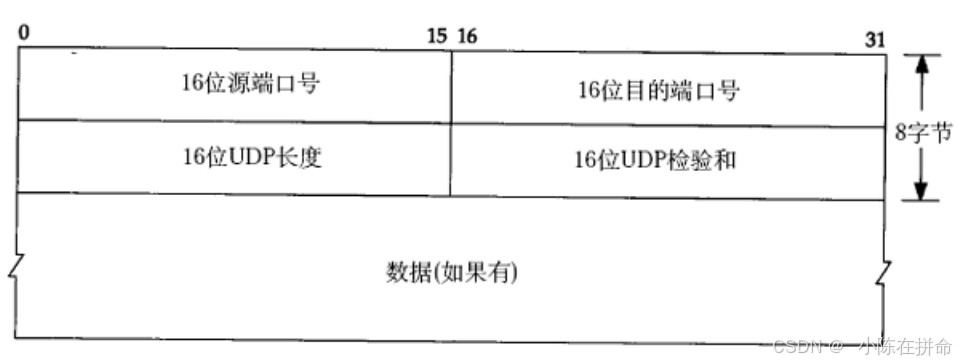

2.2 UDP協議端格式

問題1：報頭和有效載荷是如何分離的呢？？

------>UDP采用的是定長分離（8字節），通過讀取前8個字節，可以讀到UDP的長度（16位UDP長度, 表示整個數據報(UDP首部+UDP數據)的最大長度;），然后數據的大小就是UDP長度-8，就實現了報頭和有效載荷的分離——>固定長度+自描述字段

問題2：有效載荷又是如何交付給上層的？？

——>分離之后通過報頭信息的源端口號和目的端口號，確認應該交付給那個進程（一般來說已經bind相關端口號了）

問題3：UDP可以保證可靠性么？？

——> 雖然不保證可靠性，但是至少要是對的，其中UDP校驗和就是一種檢驗UDP數據包是否有誤的校驗機制，他通過了某種算法將UDP數據包中的所有數據進行計算然后存儲在報頭字段中，以便確保接收方在收到數據包后進行校驗。如果校驗失敗的話，就直接把這個數據包丟棄！！

問題4：UDP有什么應用場景？

——>比如我們的視頻傳輸就是UDP協議，其實就是無數張相片的組成傳輸過來，而你切換清晰度無非就跟圖片的一些像素信息有關，像素越高越清晰一般就會越大，可能就會導致udp的傳送速度變慢，有時候你電視劇看著看著出現緩沖了，你可能就會把畫質調低一點這樣傳輸就會快一點，甚至有些時候?qū)嵲诰W(wǎng)絡太擁塞了可能會出現丟包的情況，那么視頻就會出現異常，但是UDP對這種現象是不負責任的??！因?yàn)樗肷砭筒槐ＷC可靠性。。而如果你想保證可靠性那你就應該用TCP協議，所以研究UDP的應用場景，其實就是基于上層不同協議對應的應用場景是否需要選擇UDP！

問題5：如果UDP數據包太大怎么辦？？

——>我們注意到, UDP協議首部中有一個16位的最大長度. 也就是說一個UDP能傳輸?shù)臄?shù)據最大長度是64K(包含UDP首部).然而64K在當今的互聯網環境下, 是一個非常小的數字.如果我們需要傳輸?shù)臄?shù)據超過64k，就需要在應用層手動的分包, 多次發送并在接收端手動拼裝（面向數據報）

2.3 UDP的特點

UDP傳輸?shù)倪^程類似于寄信、寄快遞。

• 1、無連接: 知道對端的IP和端口號就直接進行傳輸, 不需要建立連接;
• 2、不可靠: 沒有確認機制, 沒有重傳機制; 如果因?yàn)榫W(wǎng)絡故障該段無法發到對方, UDP協議層也不會給應用層 返回任何錯誤信息;
• 3、面向數據報: 不能夠靈活的控制讀寫數據的次數和數量;

應用層交給UDP多長的報文, UDP原樣發送, 既不會拆分, 也不會合并，要么就收一個，要么就不收，沒有半個或者一個半的情況??！

舉例：用UDP傳輸100字節的數據，如果如果發送端調用一次sendto, 發送100個字節, 那么接收端也必須調用對應的一次recvfrom, 接收100個 字節; 而不能循環調用10次recvfrom, 每次接收10個字節;

2.4 UDP的緩沖區

1、UDP沒有真正意義上的發送緩沖區（因?yàn)樗恍枰。。? 調用sendto會直接交給內核, 由內核將數據傳給網絡層協議進行后 續的傳輸動作;

2、UDP具有接收緩沖區. 但是這個接收緩沖區不能保證收到的UDP報的順序和發送UDP報的順序一致; 如果緩沖區滿了, 再到達的UDP數據就會被丟棄;

3、UDP的socket既能讀也能寫，也是全雙工

2.5 基于UDP的應用層協議

• NFS: 網絡文件系統
• TFTP: 簡單文件傳輸協議
• DHCP: 動態主機配置協議
• BOOTP: 啟動協議(用于無盤設備啟動)
• DNS: 域名解析協議
• 當然, 也包括你自己寫UDP程序時自定義的應用層協議;

2.6 UDP的結構

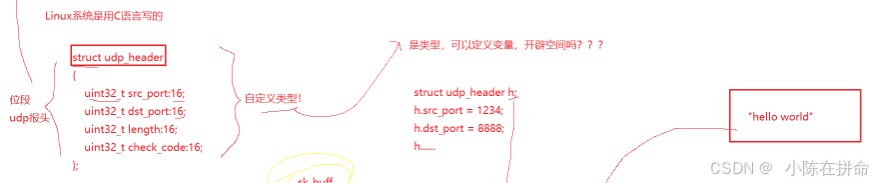

因?yàn)長inux系統是用C語言寫的，所以UDP報頭的結構其實涉及到結構體的位段。

填上報頭數據，然后帶上有效載荷形成UDP報文，我們就可以發送了??！

UDP并不需要有發送緩沖區，是因?yàn)榘l(fā)送方準備好了就可以直接發了，但是他需要有接收緩沖區，因?yàn)樗褦?shù)據發給對方之后可能對方并不能立即去處理這個數據，所以在對方的接收緩沖區里可能會存在多個UDP報文，那么也就必然要求OS必須將多個UDP報文給管理起來?。∷孕枰让枋鲈俳M織！！

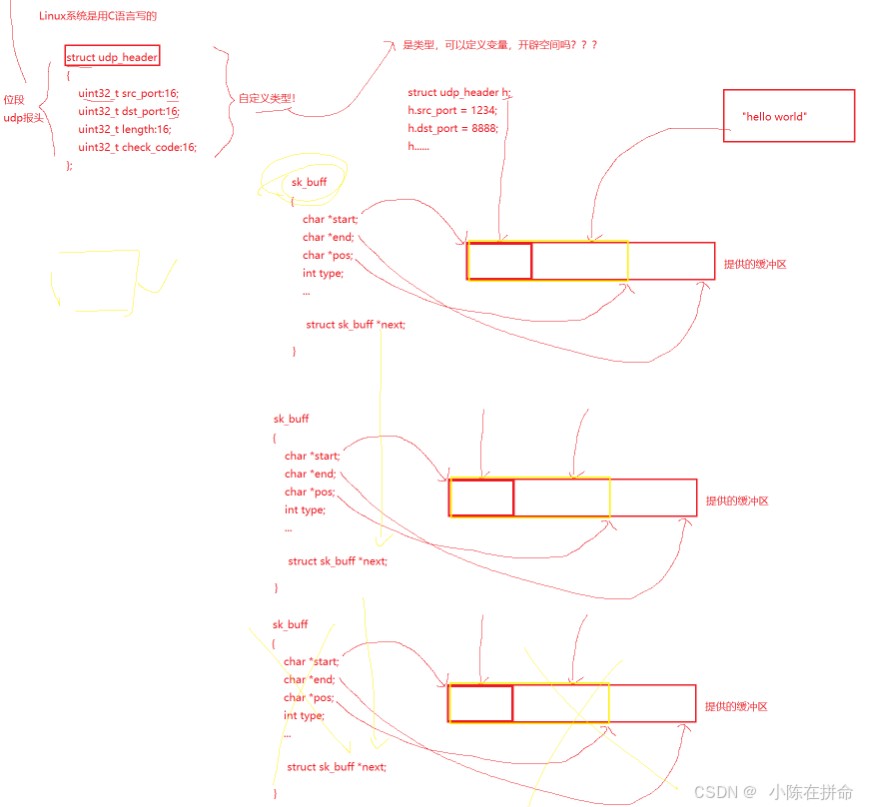

sk_buff就是服務端管理UDP報文的緩沖區 其中start指向緩沖區的頭部（報文的頭部）、end指向緩沖區的尾部、pos指向有效數據的尾部。然后再用鏈表形式去鏈接管理起來。此時我們OS將對UDP報文的管理轉化成了對sk_buff結構體的管理

所以新的UDP數據就會連接在這個鏈表上，而UDP數據的丟棄就是把他對應的結構體給釋放了

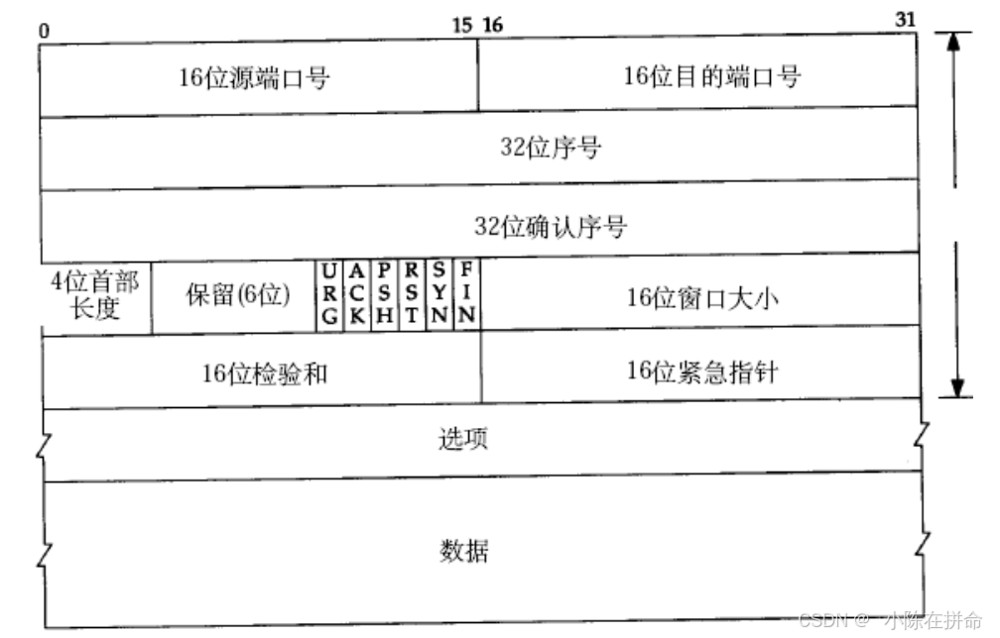

三、TCP報頭

3.1 傳輸控制協議的理解

TCP全稱為 "傳輸控制協議(Transmission Control Protocol"). 人如其名, 要對數據的傳輸進行一個詳細的控制;

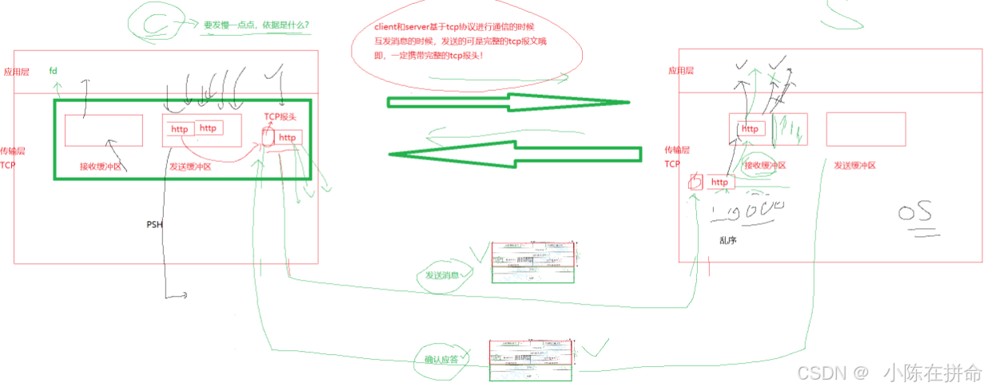

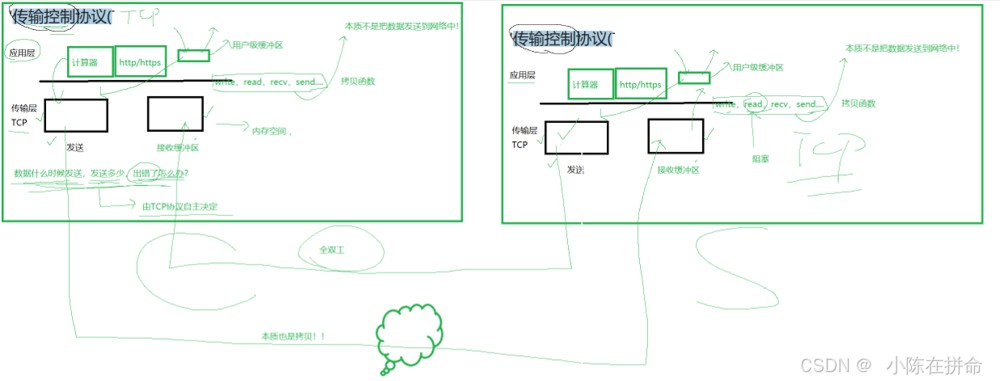

我們平時調用的write、read、recv、send其實本質上都是拷貝函數，要么將用戶緩沖區的內容拷貝到發送緩沖區，要么將接受緩沖區的內容拷貝到用戶緩沖區進行處理，本質來說就是不斷把數據放到網絡中，而具體數據要什么時候發送，發送多少，出錯了怎么辦，是由TCP協議自主決定的?。?！！

其實通過TCP協議控制網絡傳輸可靠性將數據從一臺主機的發送緩沖區安全地交付到另一臺主機的接收緩沖區 ，要求數據原封不動的發送過去，所謂發送，本質上是一種也是一種跨網絡的拷貝?。?/strong>
