這部分是USB接口與主板連接的內部結構，普通情況下就是將充電頭插入U(xiǎn)SB接口，經過圖示部分為電池和主板供電。而無線充電改裝的道理其實也一樣，就是將線圈與圖示部分連接，然后電流通過底座、線圈傳達到這里，然后再給電池供電，這也是改裝的基本思路。

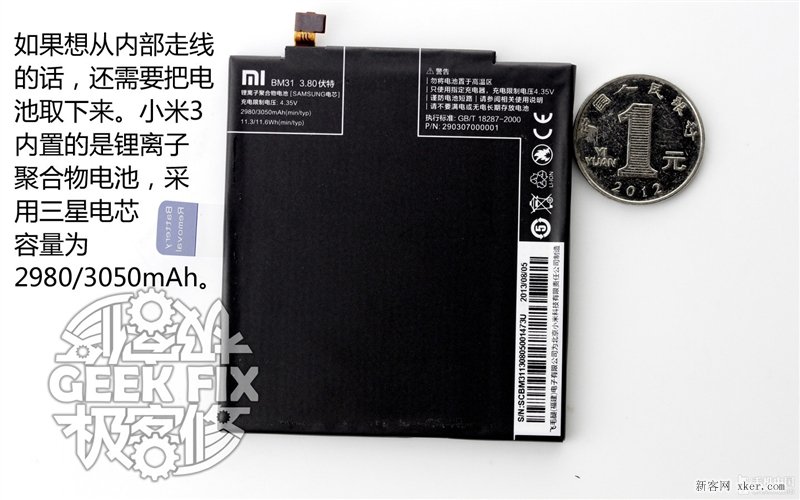

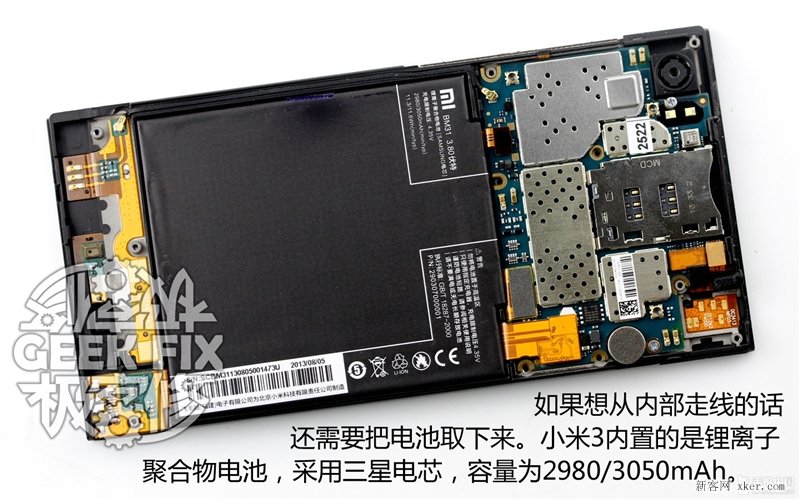

如果想從內部走線的話，還需要把電池取下來。小米3內置的是鋰離子聚合物電池，采用三星電芯，容量為2980/3050mAh。

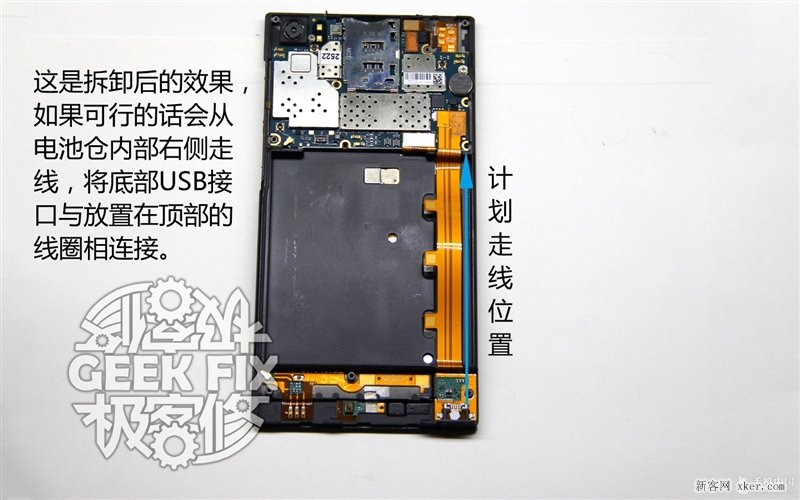

這是拆卸后的效果，如果可行的話會從電池倉內部右側走線，將底部USB接口與放置在頂部的線圈相連接。

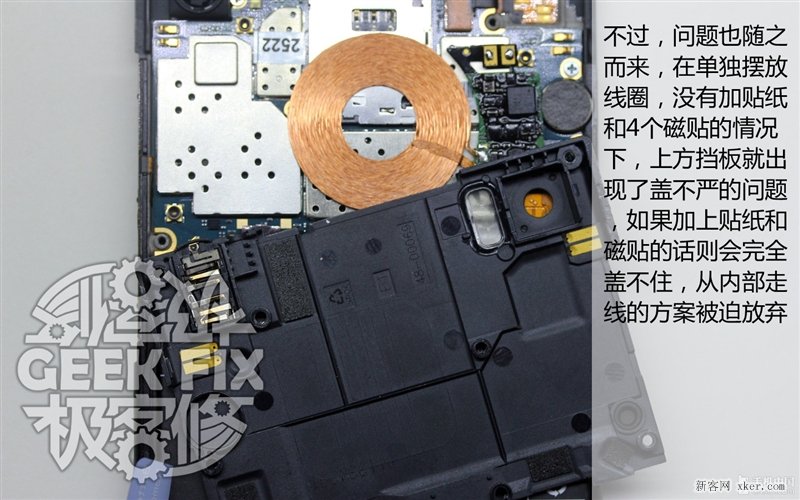

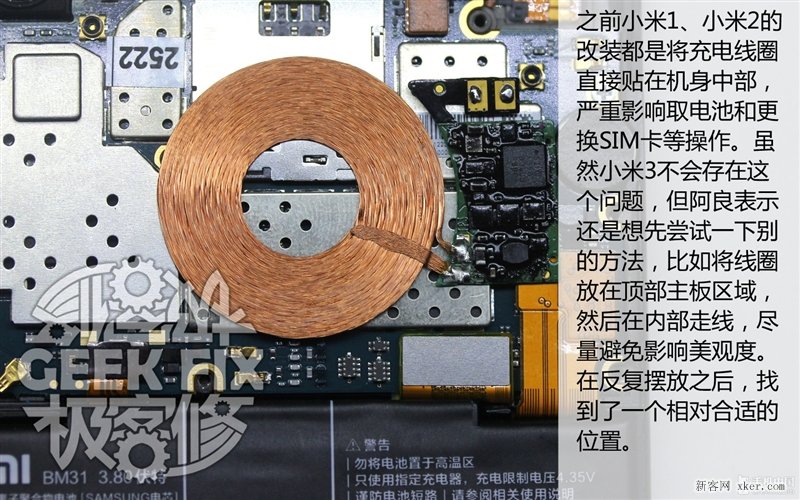

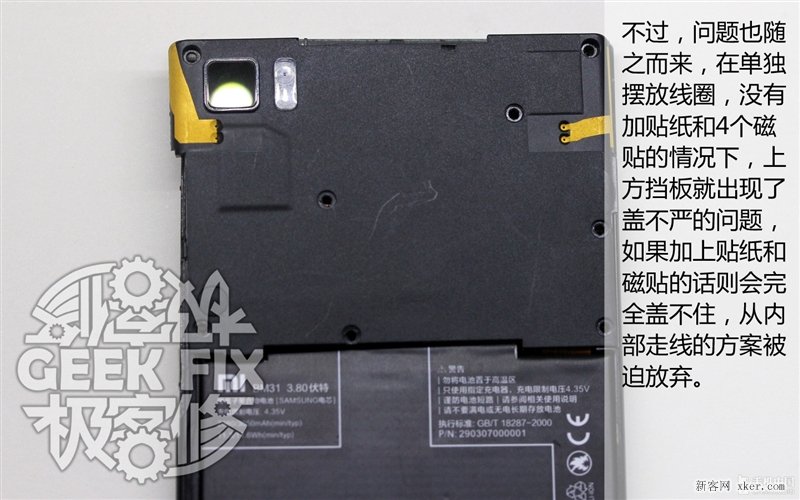

之前小米1、小米2的改裝都是將充電線圈直接貼在機身中部，嚴重影響取電池和更換SIM卡等操作。雖然小米3不會存在這個問題，但阿良表示還是想先嘗試一下別的方法，比如將線圈放在頂部主板區域，然后在內部走線，盡量避免影響美觀度。在反復擺放之后，找到了一個相對合適的位置。不過，問題也隨之而來，在單獨擺放線圈，沒有加貼紙和4個磁貼的情況下，上方擋板就出現了蓋不嚴的問題，如果加上貼紙和磁貼的話則會完全蓋不住，從內部走線的方案被迫放棄。

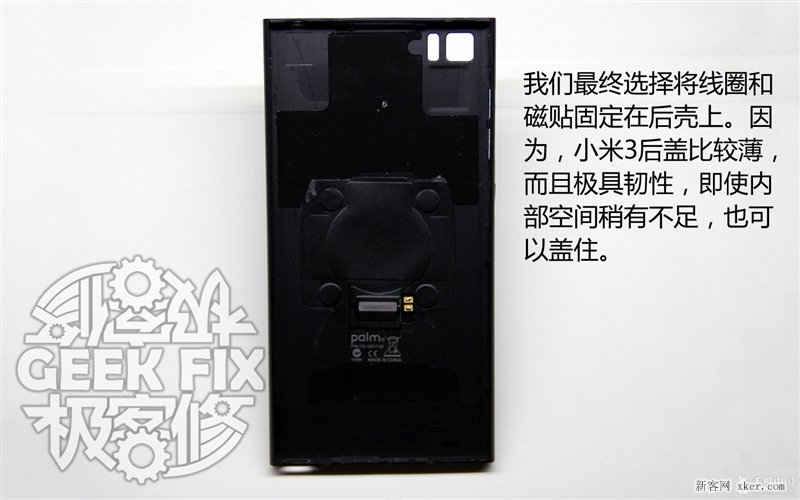

在反復討論之后，我們最終選擇將線圈和磁貼固定在后殼上。因?yàn)椋∶?后蓋比較薄，而且極具韌性，即使內部空間稍有不足，也可以蓋住。

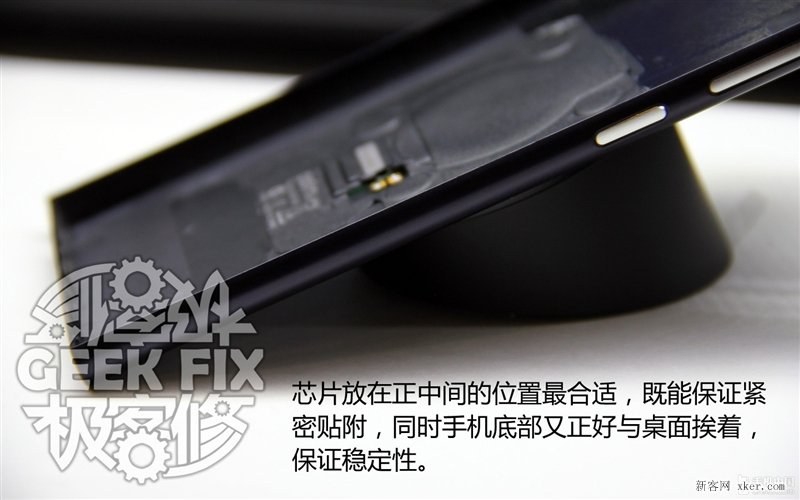

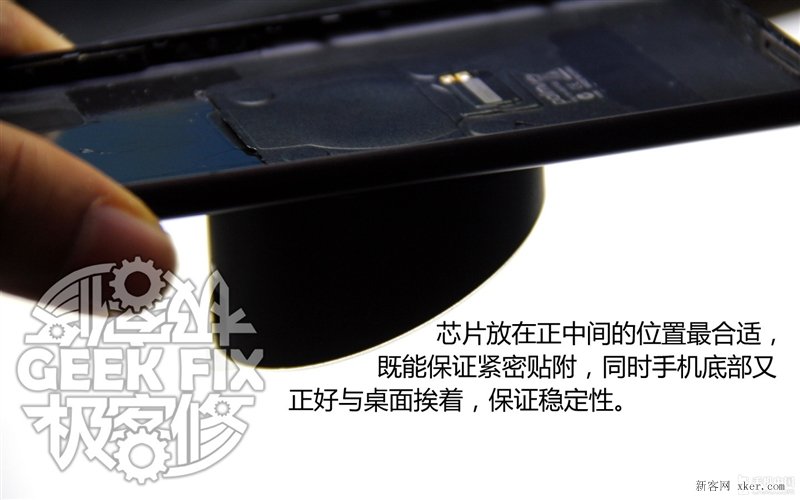

接下來要做的就是確定線圈具體固定的位置，因?yàn)辄c(diǎn)金石本身是呈斜面狀態的，它和手機需要磁力吸附(這就是磁貼存在的原因)。如果位置選擇不好的話就會出現接觸不良等問題。比對之后，發現芯片放在正中間的位置最合適，既能保證緊密貼附，同時手機底部又正好與桌面挨著，保證穩定性。

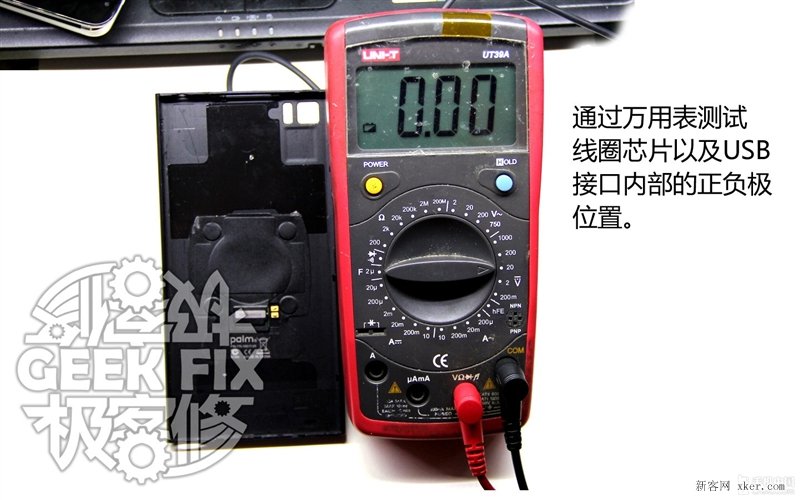

總的來看，線圈固定好之后，只需用線將其與USB接口相連即可完工。但在這之前還需要確定幾個位置，不過這次不是擺放位置，而是線圈芯片以及USB接口內部的正負極位置，這就需要萬用表出馬了。

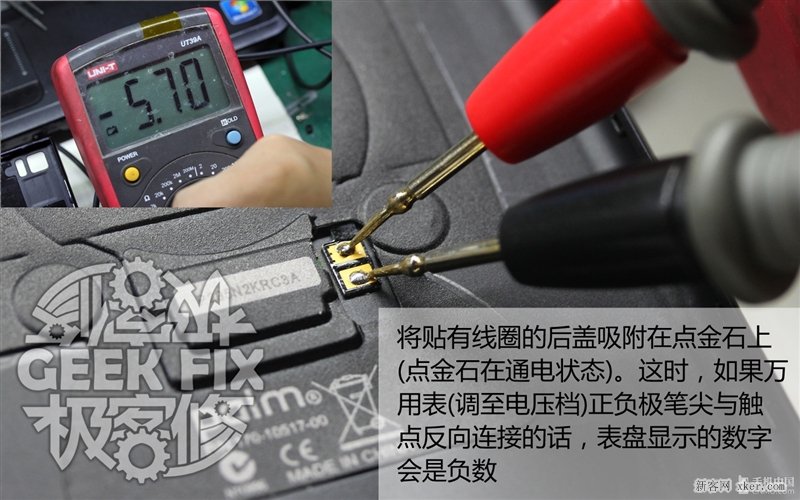

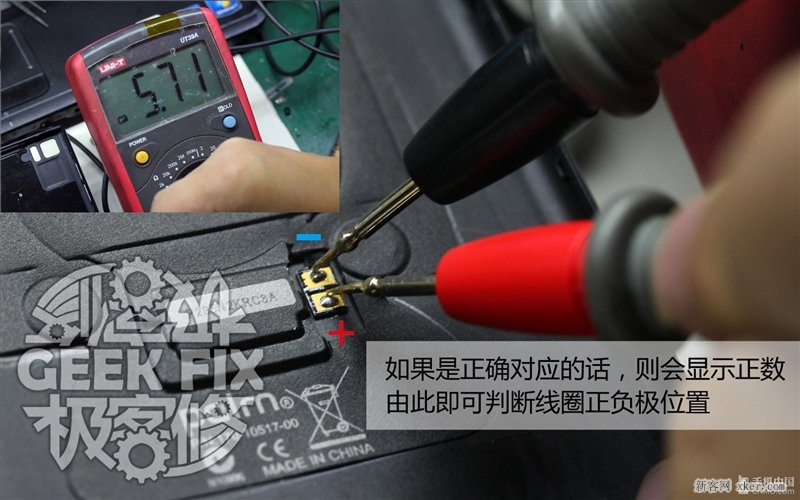

首先，測試線圈芯片的兩個觸點，將貼有線圈的后蓋吸附在點金石上(點金石在通電狀態)。這時，如果萬用表(調至電壓檔)正負極筆尖與觸點反向連接的話，表盤顯示的數字會是負數；如果是正確對應的話，則會顯示正數，由此即可判斷線圈正負極位置。

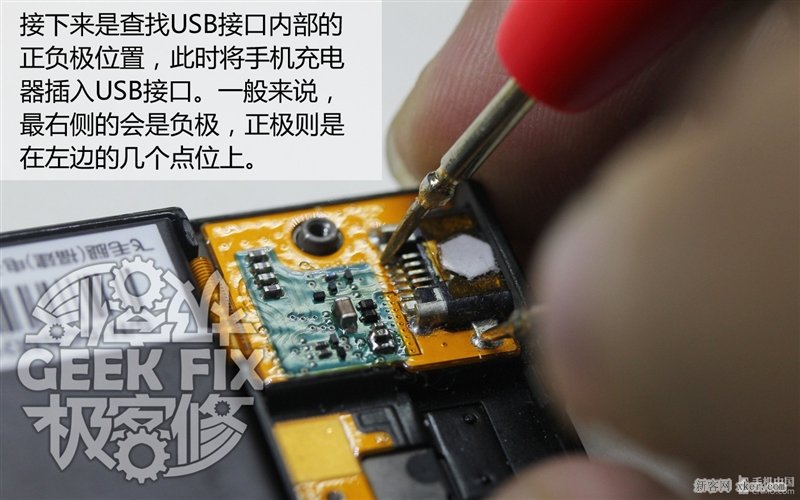

接下來是查找USB接口內部的正負極位置，此時將手機充電器插入U(xiǎn)SB接口。一般來說，最右側的會是負極，正極則是在左邊的幾個點位上。

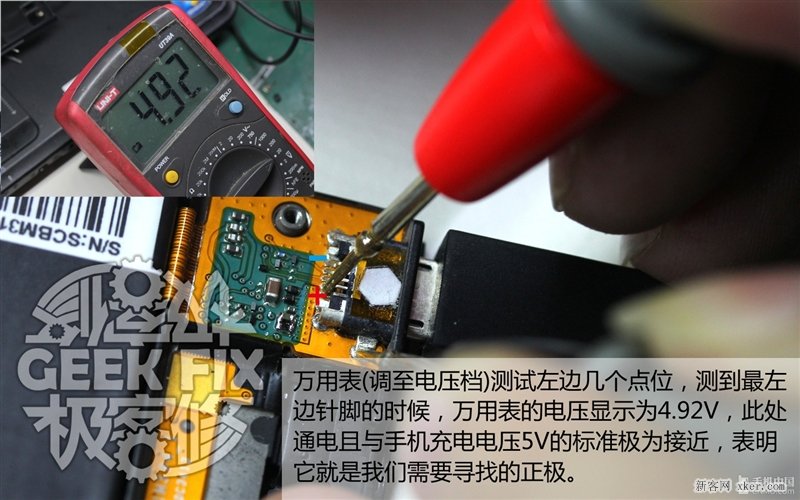

通過萬用表(調至電壓檔)測試左邊幾個點位，測到最左邊針腳的時候，萬用表的電壓顯示為4.92V，此處通電且與手機充電電壓5V的標準極為接近，表明它就是我們需要尋找的正極。

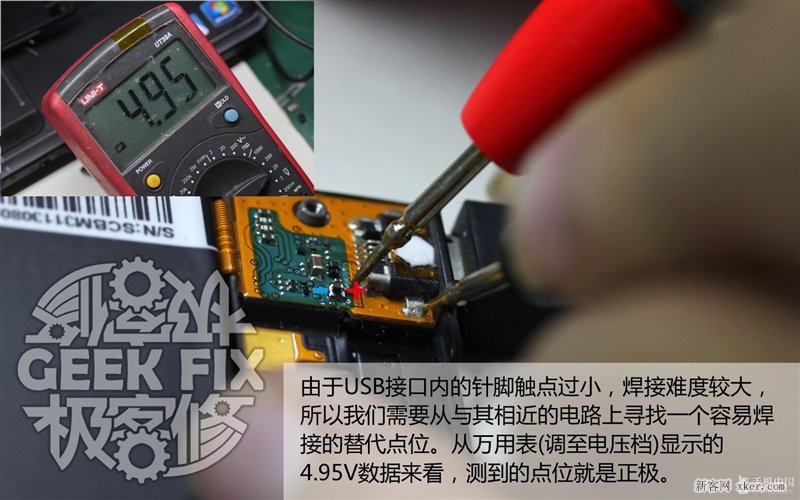

由于USB接口內的針腳觸點過小，焊接難度較大，所以我們需要從與其相近的電路上尋找一個容易焊接的替代點位，尋找正極的方法與前面一樣，從萬用表(調至電壓檔)顯示的4.95V數據來看，測到的點位就是正極，其相對應的位置則是負極。

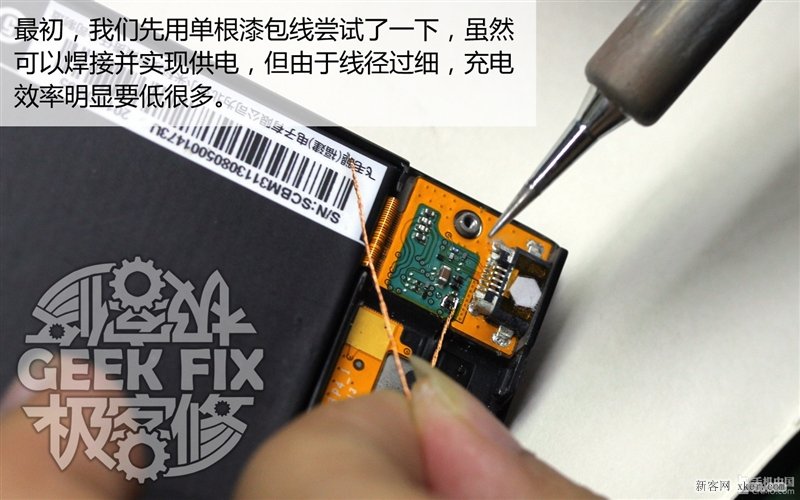

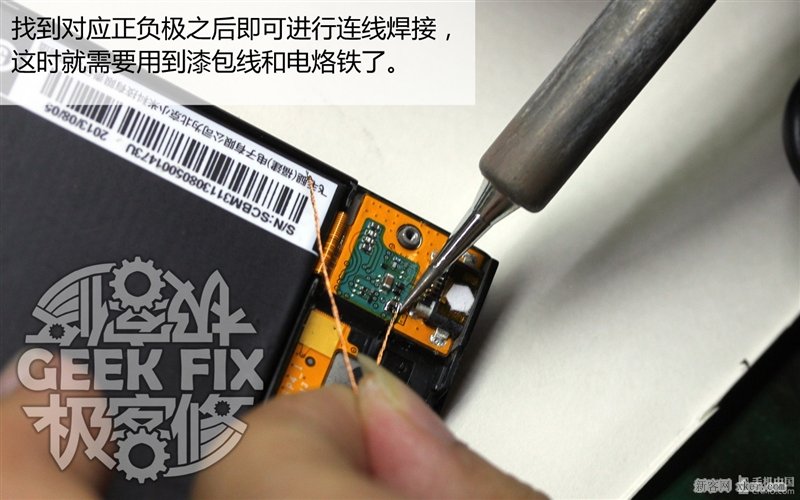

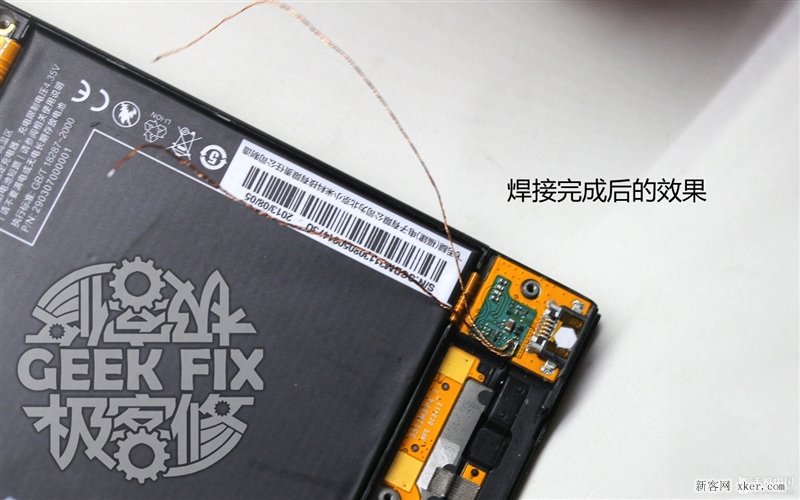

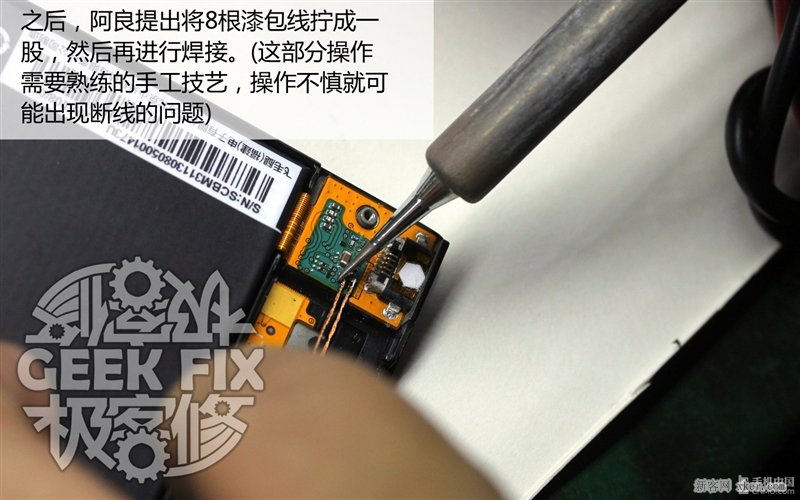

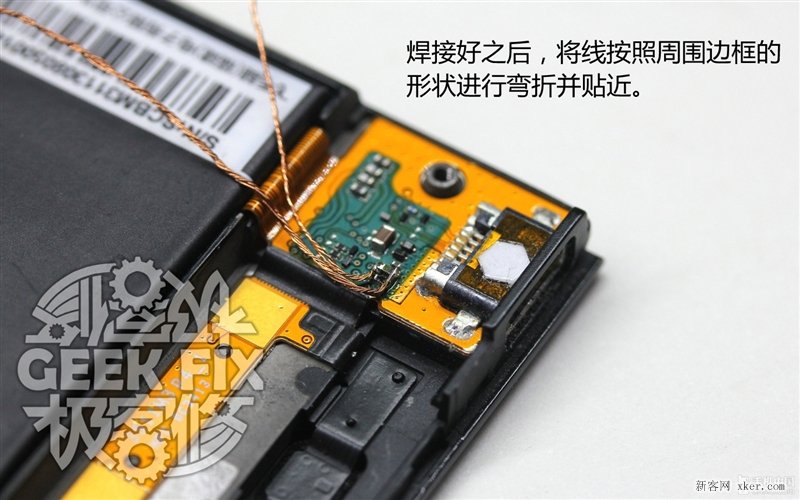

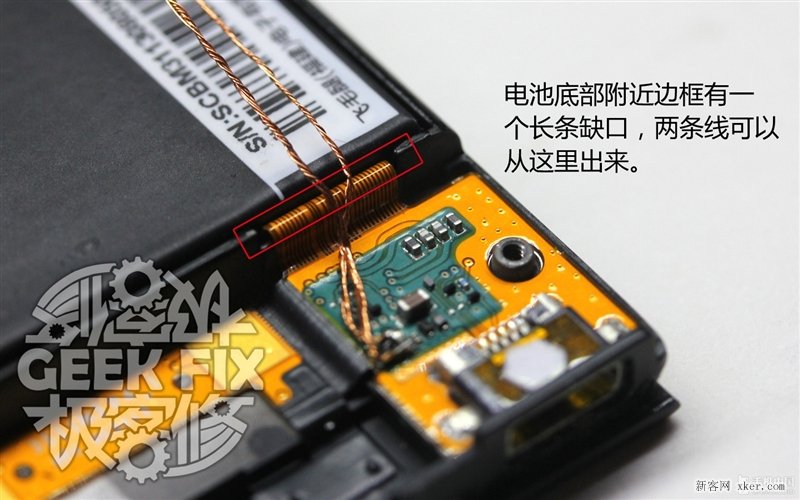

找到對應正負極之后即可進行連線焊接，這時就需要用到漆包線和電烙鐵了。最初，我們先用單根漆包線嘗試了一下，雖然可以焊接并實現供電，但由于線徑過細，充電效率明顯要低很多。之后，阿良提出將8根漆包線擰成一股，然后再進行焊接。(這部分操作需要熟練的手工技藝，操作不慎就可能出現斷線的問題)
