OPPO N3最大的亮點在于采用了全新的電動旋轉攝像頭，相比上一代OPPO N1更為先進。究竟這款OPPO今年重磅旗艦的電動旋轉攝像頭是如何工作的呢？OPPO N3內部做工如何、設計復雜嗎？帶著一串疑問，下面我們將為大家呈現OPPO N3拆機圖解評測，感興趣的朋友，值得一看。

OPPO N3做工怎么樣 OPPO N3拆機圖解評測

第一部分：OPPO N3后蓋拆解

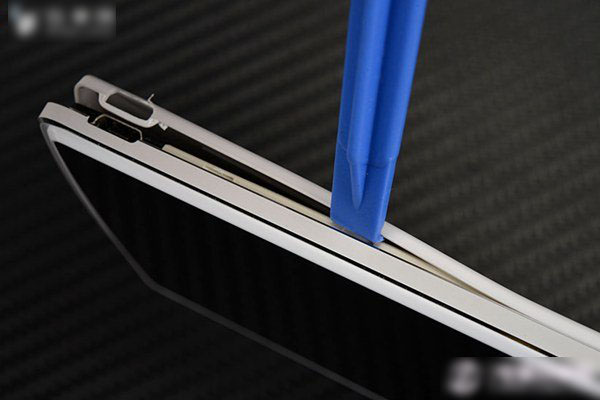

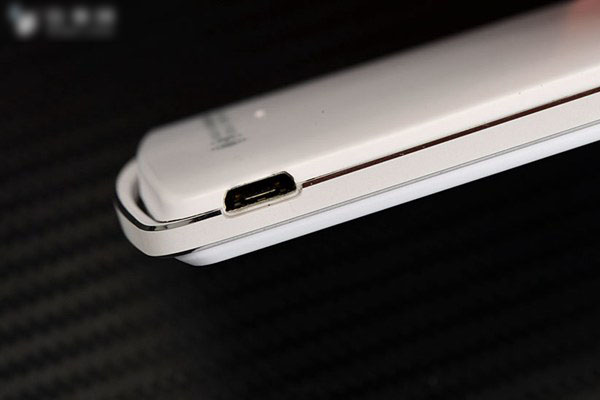

OPPO N3的后蓋采用卡扣結構，要徒手打開OPPO N3的后蓋并不容易，需要借助工具，并且從USB口這個“突破口”進行開啟，如下圖所示。

OPPO N3后蓋拆解方法

借助如圖所示的工具，我們就可以輕松打開OPPO N3的后蓋了。由于OPPO N3后蓋并沒有使用雙面膠和機身粘合，所以拆開后很容易分離，如下圖。

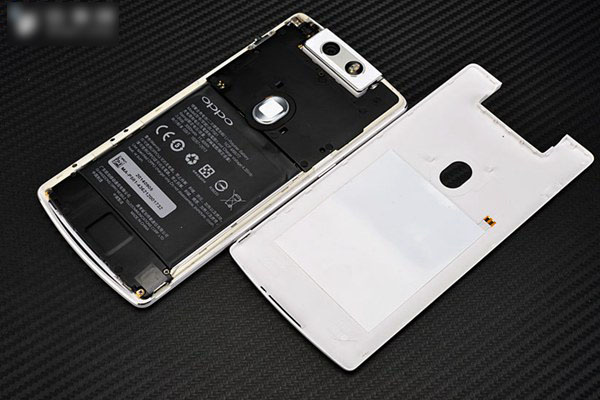

拆卸下OPPO N3的后蓋，就可以看到內部電池，而后蓋上的指紋識別是和機身在一起的，不是在后蓋上的，如下圖所示。

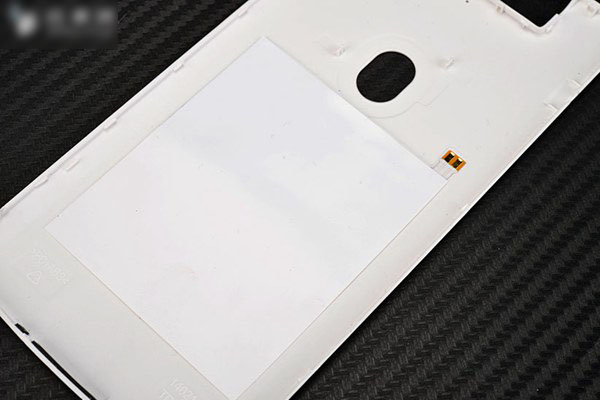

在OPPO N3的后蓋內部，我們可以看到一個NFC天線，從這可以看出，OPPO N3支持NFC功能，如下圖所示。

OPPO N3后蓋內部特寫

第二部分：OPPO N3內部細節特寫

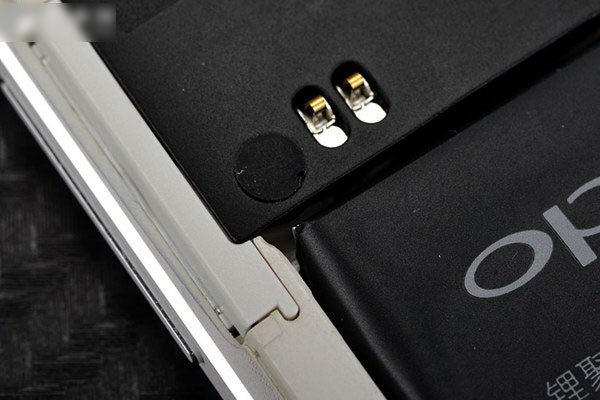

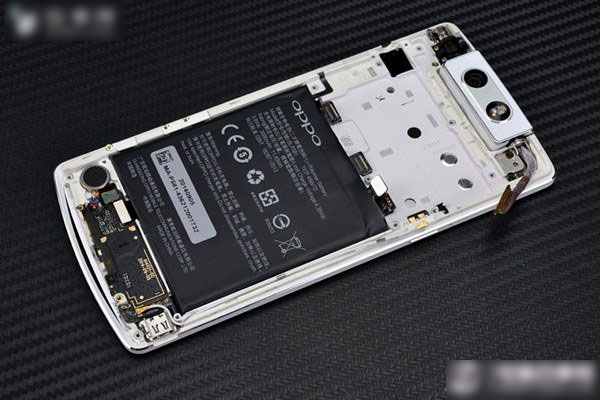

OPPO N3內部的電池占據了內部一半的空間，電池采用雙面膠粘合在機身上，不容易拆除，如下圖所示。

OPPO N3內部結構特寫

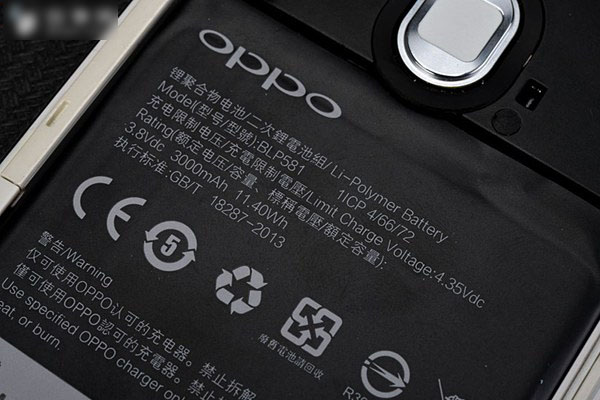

OPPO N3內置3000毫安不可拆卸電池，支持第二代閃充技術，30分鐘可以充滿近75%的電量，具備快速充電功能。

OPPO N3內置3000mAh電池

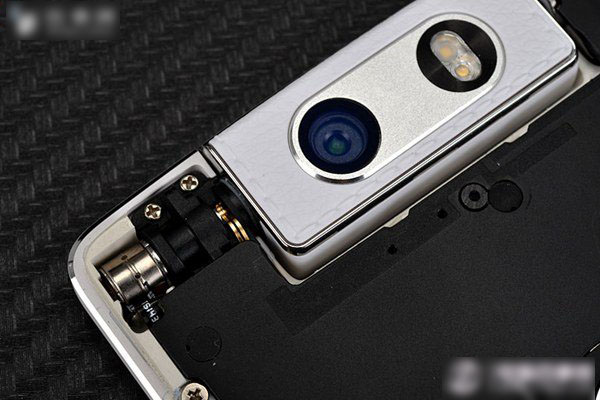

拆掉OPPO N3后蓋后，在機身頂部可以電動旋轉攝像頭的馬達，通過這個馬達可以實現自動旋轉功能，如下圖所示。

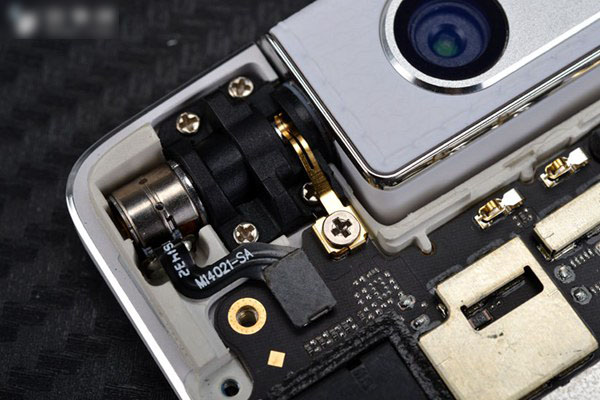

OPPO N3旋轉攝像頭震動馬達特寫（左側）

值得一提的是，OPPO N3內部螺絲固定位置都有橡膠塞保護，拆機的時候，需要先取出保護橡膠，然后取出固定螺絲，如下圖所示。

OPPO N3內部做工細節

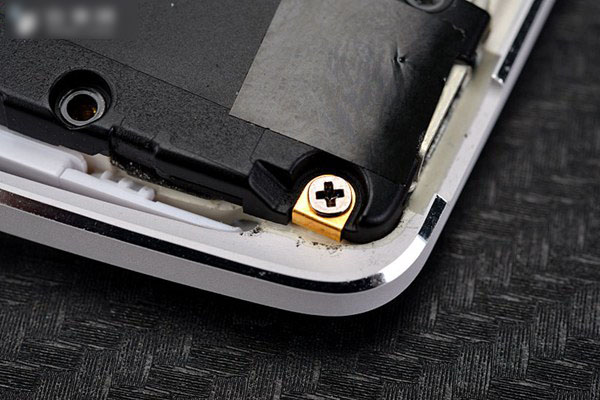

另外，在OPPO N3下方的螺絲位置有一個金屬觸點，這個觸點是手機邊框天線和手機PCB連接的位置，如下圖所示。

第三部分：OPPO N3內部小模塊拆解

OPPO N3下方的塑料保護罩上有手機的外放喇叭，整個保護罩和PCB貼合形成外放喇叭的音腔，采用模塊化設計，拆卸比較簡單，如下圖所示。

OPPO N3底部小模塊拆解

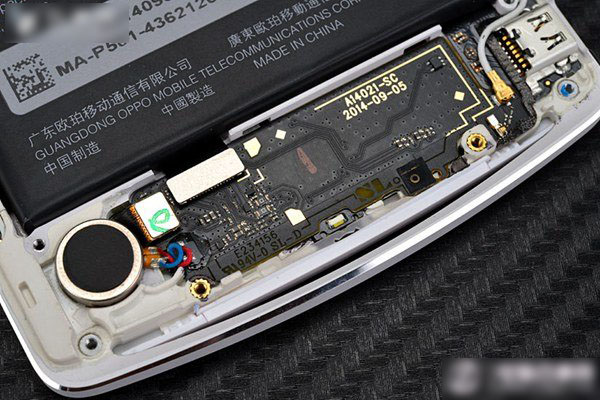

在OPPO N3內部的下方有一小PCB主板，主要是連接器，這里面還有手機的震動電機，如下圖所示。

OPPO N3底部連接器小主板特寫

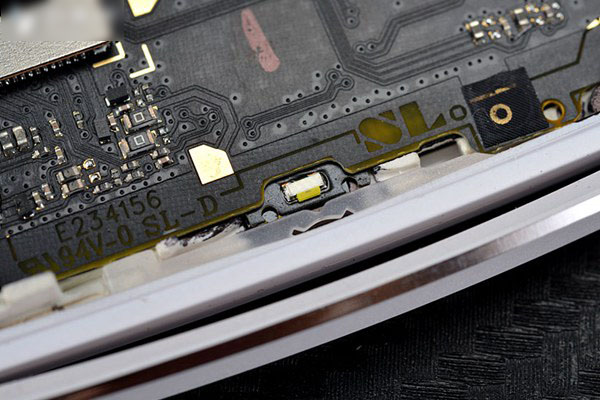

另外，在下方小PCB上有一個LED等，這個就是OPPO N3的呼吸燈，如下圖所示。

OPPO N3底部呼吸燈特寫

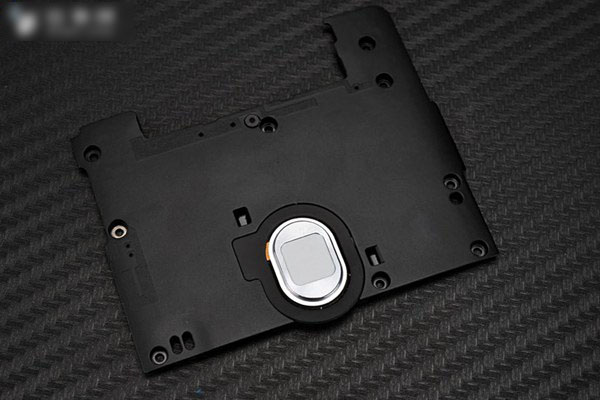

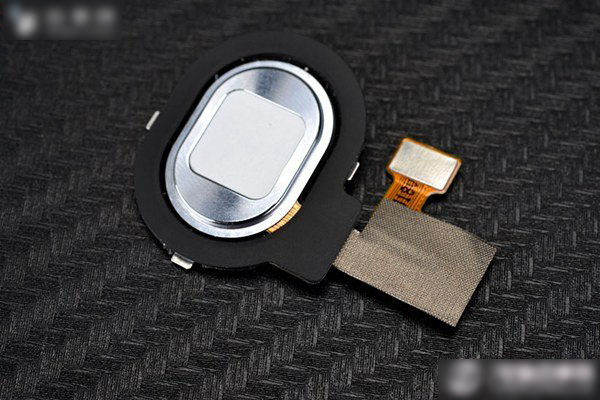

OPPO N3上方的保護罩主要是保護手機的主板，這個保護罩上連接有手機指紋識別元件，OPPO N3采用背部觸控按壓式指紋傳感器，體驗上沒有正面按壓魅族MX4 Pro指紋體驗好。

OPPO N3可以通過指紋識別實現指紋解鎖，觸控拍照等等的功能。

OPPO N3指紋傳感器拆解

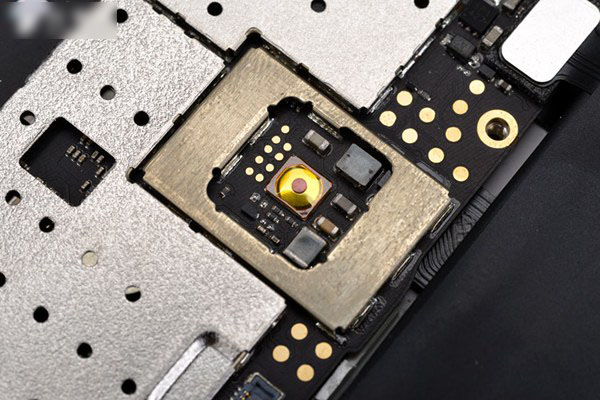

另外在指紋識別元件下方PCB上可以看到有一個微動開關，這也是為什么OPPO N3指紋體驗需要按壓的原因，通過按壓才可以開啟指紋功能。

OPPO N3指紋傳感器工作原理

圖為OPPO N3采用標準的3.5mm耳機接口，耳機接口位置還有一個金屬裝飾的接口，如下圖所示。

OPPO N3耳機接口特寫

第四部分：OPPO N3主板拆解

拆開保護罩后可以看到，OPPO N3攝像頭的馬達通過提條排線連接到手機的PCB上，如下圖所示。

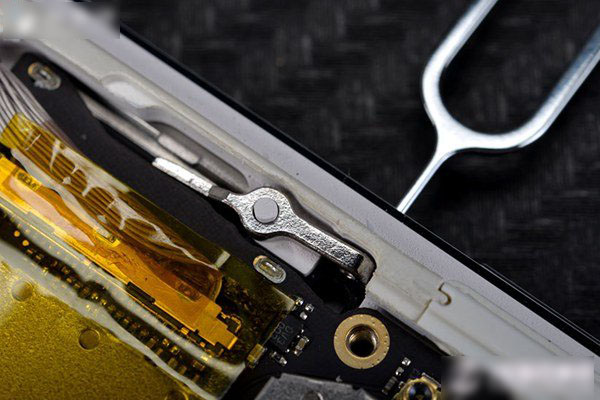

OPPO N3的SIM卡槽位置通過一個小元件利用杠桿原理不把卡托推出，這個設計和現在不少手機上使用的設計有所不同，如下圖所示。

OPPO N3內部卡槽特寫

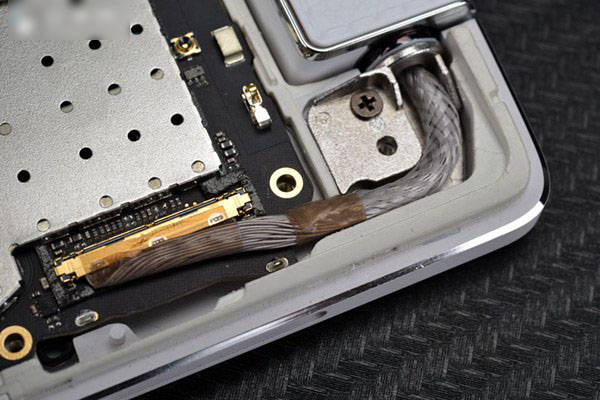

在PCB的另一側可以看到攝像頭的數據線，這條數據線比普通手機的攝像頭數據線要粗，OPPO N3的攝像頭出了攝像頭還有手機的聽筒和紅外感應元件，如下圖所示。

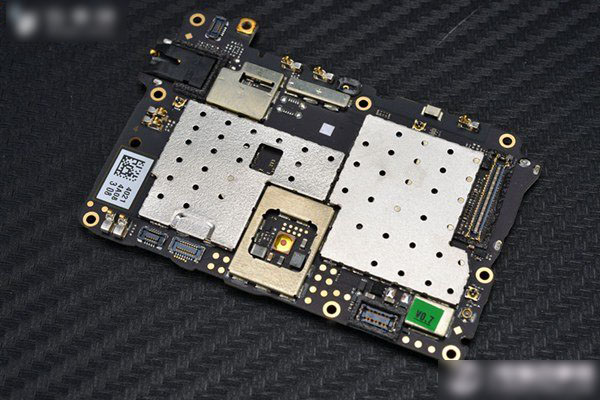

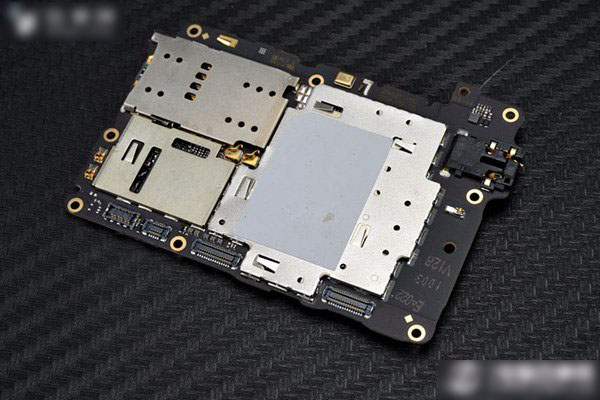

下面我們將OPPO N3主板拆卸下來，一起來看看OPPO N3主板PCB部分，從主板正面可以看到覆蓋有屏蔽罩，如下圖所示。

OPPO N3主板拆解

而OPPO N3的PCB背面，可以看到不僅覆蓋屏蔽罩還有散熱貼，如下圖所示。

OPPO N3主板背面特寫

取出PCB主板后可以看到OPPO N3的中框，OPPO N3采用的是金屬中框，堅固性不錯，如下圖所示。

OPPO N3金屬中框特寫

第五部分：OPPO N3拆機圖解之主板芯片特寫

拆開OPPO N3的PCB主板的屏蔽罩可以看到PCB的正面主要是手機的射頻和wifi等等的芯片了，如下圖所示。

OPPO N3的CPU和電源管理芯片都在PCB的背面，如下圖所示。

OPPO N3核心芯片位于主板背面

OPPO N3采用高通驍龍801(MSM8974AA)處理器，擁有4個核心，核心頻率為2.3Ghz，采用雙層封裝，和手機的RAM封裝在一起，OPPO N3采用爾必達的內存芯片，容量為2GB。

圖為高通驍龍801(MSM8974AA)處理器芯片

OPPO N3采用高通PM8974電源管理芯片，這顆芯片負責CPU的供電管理。

高通PM8974電源管理芯片

第六部分：OPPO N3拆機圖解之主板芯片特色二

圖為高通WTR1625L是高通最新的射頻收發芯片，支持LTE-FDD、LTE-TDD、WCDMA、TD-SCDMA和GSM/EDGE網絡模式。它還具備集成的高性能GPS內核，支持格洛納斯（GLONASS）和北斗衛星導航系統。

高通WTR1625L射頻收發芯片

圖為skyworks 77629-21是一顆多模功率放大芯片，支持四通道GSM/EDGE網絡，主要負責手機第二張SIM卡的信號。

skyworks 77629-21功率放大芯片

圖為高通Atheros WCN3680支持802.11ac WiFI標準及藍牙4.0,并且還支持傳統的FM收音機功能。

高通Atheros WCN3680藍牙與Wifi功能芯片

NXP65T08是一顆NFC芯片，負責OPPO N3的NFC功能。

NXP65T08是一顆NFC芯片

SKY7621是一顆肖特基二極管與整流器，和SKY77629-21配合使用。

SKY7621芯片

德州儀器的BQ24196是一顆電池充電器與前端解決方案芯片，OPPO N3的閃充主要是由這顆芯片負責。

德州儀器BQ24196芯片

第七部分：OPPO 拆機之電動旋轉攝像頭拆解

OPPO N3的電動旋轉攝像頭可以完全和機身分離，可以看到主要是由電機、攝像頭組件和排線組成。

OPPO N3電動旋轉攝像頭拆解

要打開OPPO N3電動攝像頭部分并不容易，要去除話筒一面的皮革部分，之后才能看到4顆固定的螺絲，如下圖所示。

OPPO N3攝像頭拆解

拆開OPPO N3外殼就可以看打整個攝像頭的內部，一邊是手機的設計頭一邊是雙LED閃光燈，如下圖所示。

OPPO N3攝像頭采用雙閃光燈

OPPO N3采用1600萬像素?cái)z像頭，Pixel尺寸達到1.34微米，最大光圈為F/2.2，并獲得德國施耐德認證，號稱最好的安卓拍照手機。

OPPO N3搭載1600萬像素?cái)z像頭

拆開LED補光燈，就可以看到下面是手機的聽筒和紅外線感應元件，如下圖所示。

第八部分：OPPO N3拆機評測總結

OPPO N3攝像頭的電機，通過這個電機OPPO N3可以實現自動旋轉攝像頭功能。

OPPO N3攝像頭的電機拆解

總的來說，OPPO N3的設下頭組件要比普通手機復雜多了，眾多元件要安裝在一個小空間內，并通過電機實現旋轉功能，下圖為OPPO N3電動旋轉攝像頭拆解全家福。

最后再來一張OPPO N3拆機內部元件全家福。

OPPO N3手機拆機全家福

OPPO N3拆機總結：

盡管OPPO N3拆機工序要比一般的手機要復雜，不過OPPO N3內部機構并不算十分復雜，拆機相對比較輕松。不過，OPPO N3像頭部分的設計是整個手機最重點的部分，要將手機的攝像頭、LED補光燈、話筒和紅外感應元件放在一個較少而獨立的空間內，并通過電機來實現旋轉工作，這樣的設計還是非常少見，也需要具備扎實的設計與做工功底，從中可以看到OPPO在設計上和制造上的實力。

總的來說，OPPO N3內部做工扎實可靠，具備很強的制造實力，產品質量上令人放心，不足的只是3999元的高售價，普通用戶比較難以接受。
