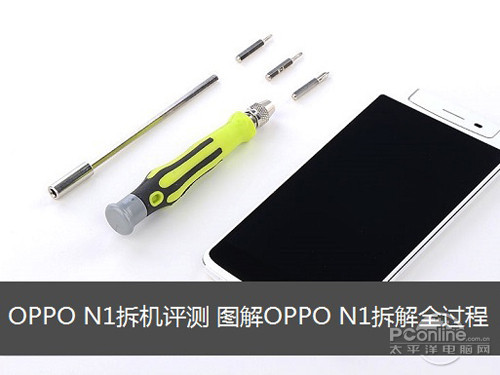

如今智能手機已經相當流行，不過各類手機同質化也非常嚴重，很多旗艦機、主流手機基本都是相同的硬件配置，比如將兩款5英寸1080P高通800手機同時進行拆解的話，你可能會發現這兩款手機連芯片布局都是相同的，這就說明如今智能手機除了品牌不同外，其他很多東西均比較同質化化，缺少了創新元素。那么OPPO 一體機內部做工與布局如何呢?下面以O(shè)PPO N1為例進行真機拆解。

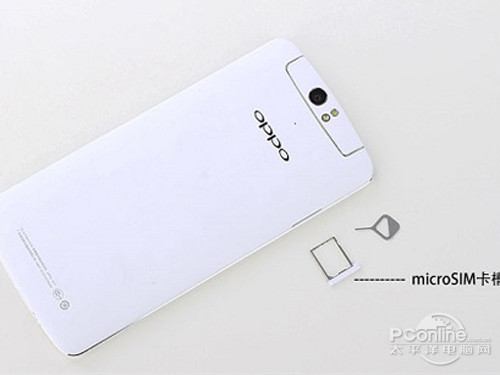

　　拆機第一步，需要卸下SIM卡槽，如下圖所示：

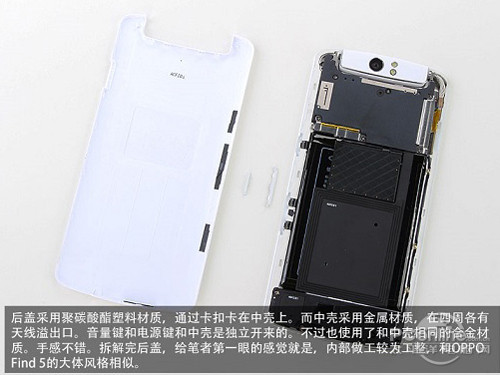

　　后蓋采用聚碳酸酯材質，通過卡扣卡在中殼上，而中殼采用了金屬材質，在四周各有天線溢出口，音量按鍵、電源鍵以及中殼是獨立開來的，因此拆解后蓋也比較簡單，打開后蓋，給人第一感覺是做工比較工整。

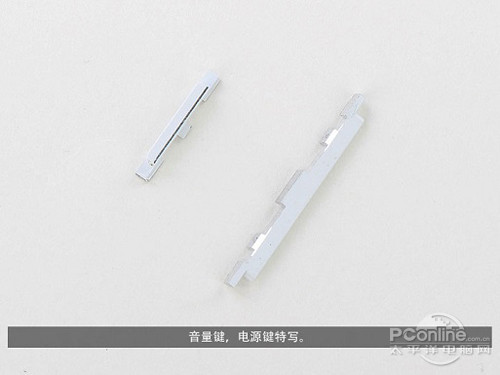

　　由于音量鍵與電源鍵是獨立開來的，因此拆解第第三步就出拆解下來音量鍵和電源鍵了。

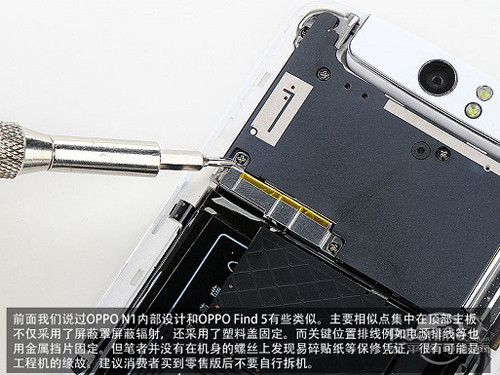

　　OPPO N1與之前的上一代旗艦OPPO Fine 5內部有些類似，主要相似點集中在頂部主板上，不僅采用了屏蔽罩屏蔽輻射，還采用了塑料蓋固定。而關鍵位置排線、電源排線等也用金屬擋片固定，做工比較精細。不過筆者在拆解該機機身內部的固定螺絲的時候，并沒有發現易碎貼紙保修憑證，這應該屬于拆解的是工程機緣故，用戶請勿拆解，否則將失去保修功能。

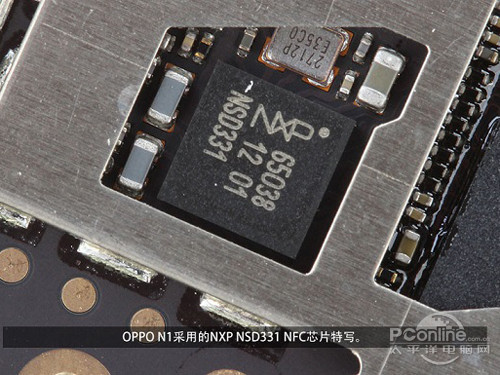

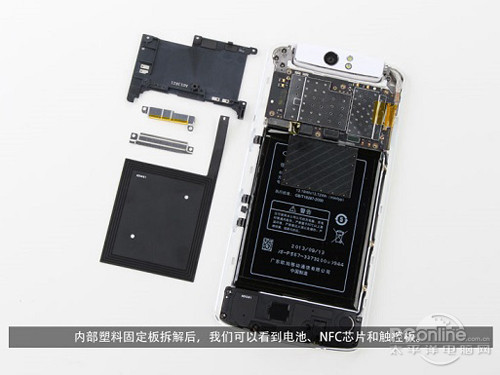

　　內部所料固定板拆解后，就可以看到電池、NFC芯片和觸控板了，如下圖所示：

　　OPPO N1背部觸控板特寫，另外該機搭載的是3610mAh大容量鋰離子聚合物電池。

　　拆解電池后，OPPO N1內部特寫

　　OPPO N1依舊采用了目前主流的三段式內部設計，頂部主板+中部電池+底部主板的設計?？梢钥吹?，底部主板上主要集成了震動模塊，IPEX高頻子線、揚聲器以及3.5mm耳機接口和USB數據接口，并且底部也是OPPO N1的天線信號移除的重要地方。

　　前面揭曉了OPPO N1觸控板的陣容，下面將對OPPO N1的頂部可旋轉攝像頭進行詳細拆解。OPPO N1后置1300萬像素可旋轉攝像頭，旋轉角度達到了206度，下圖中看到的是正在拆解的OPPO N1旋轉軸承，對這個軸承進行了測試，多次選擇阻尼依舊手感如初，因此不用擔心多次旋轉后，會松松垮垮。

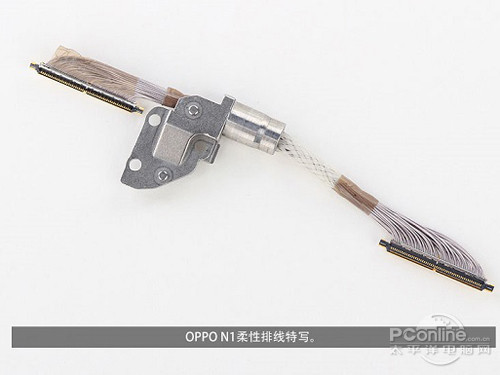

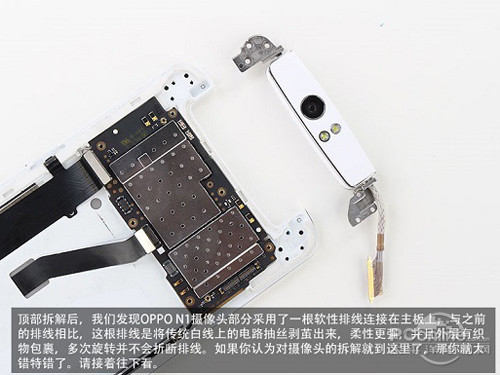

　　頂部拆解后，發現OPPO N1攝像頭部分采用了一個軟性排線連接在主板上，與之前的排線相比，這根牌顯示將傳統白線上的電路抽絲剝繭出來，柔性更強，并且外層有織物包裹，多次旋轉也不會折斷排線。

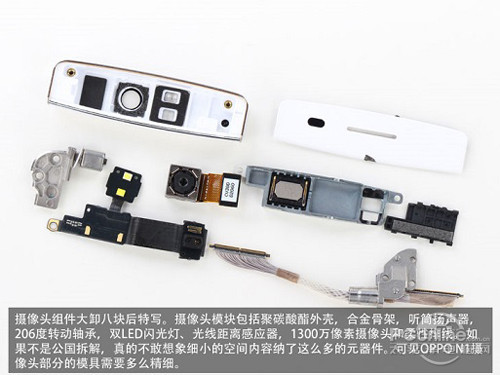

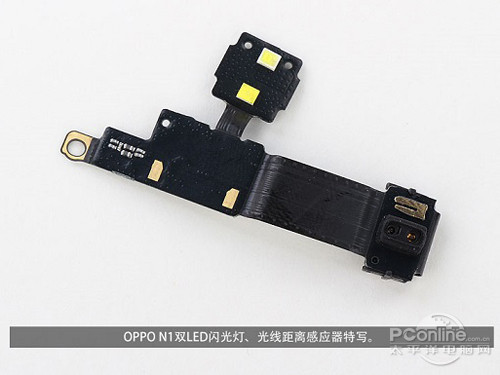

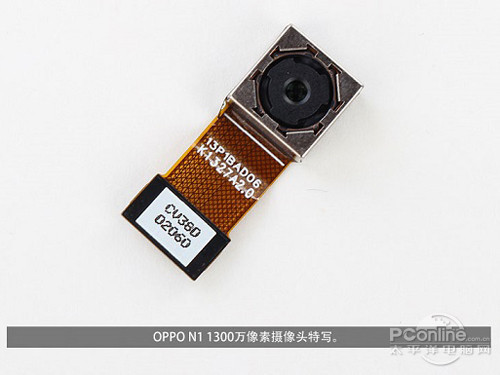

　　OPPO N1攝像頭模塊大卸八塊后特寫，攝像頭莫開包含了聚碳酸酯外殼、合金骨架、聽筒揚聲器、206度轉動軸承，雙LED閃光燈、光纖距離感應器、1300萬高像素攝像頭和柔性排線，如果不是本次拆解，真不敢相信，小小的攝像頭模塊，里邊包含了這么多元件。

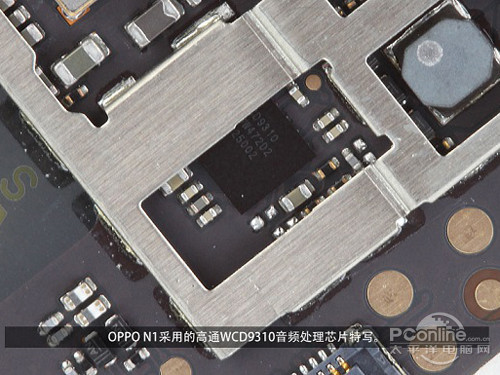

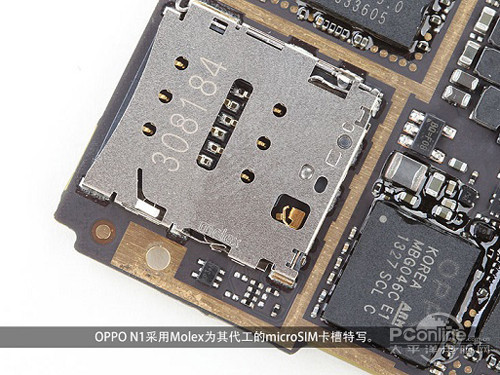

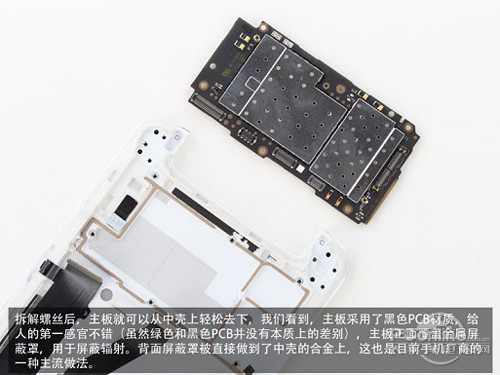

　　拆解螺絲后，主板就可以從中殼上輕松取下，可以看到，主板采用了黑色PCB材質，給人的第一感覺不錯，主板正面覆蓋了金屬屏蔽罩，用戶屏蔽輻射，背面屏蔽罩被直接坐到了中殼的合金上，這也是目前手機廠商的一種主流做法。

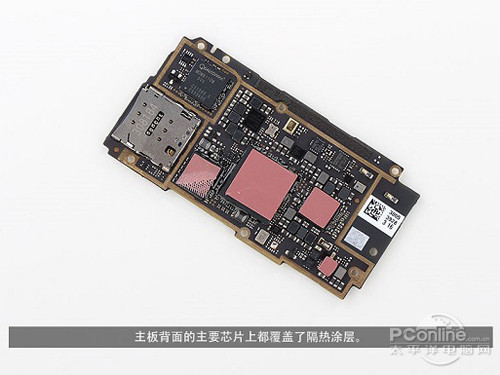

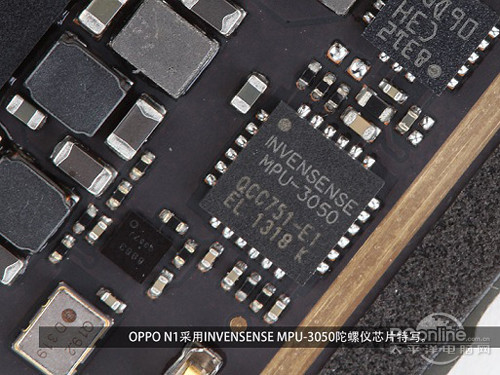

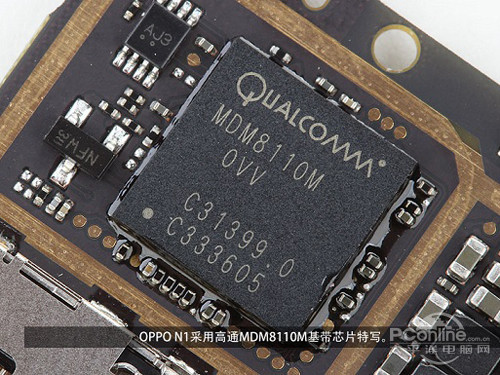

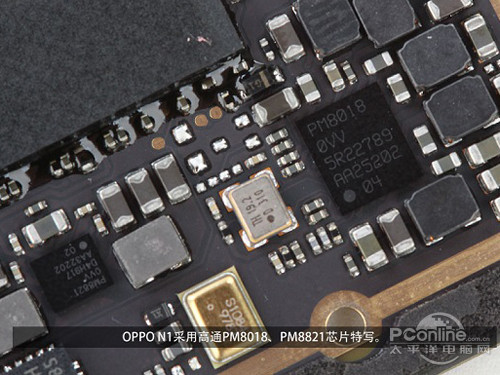

　　OPPO N1主板背面的主要芯片上都覆蓋了隔熱涂層。
