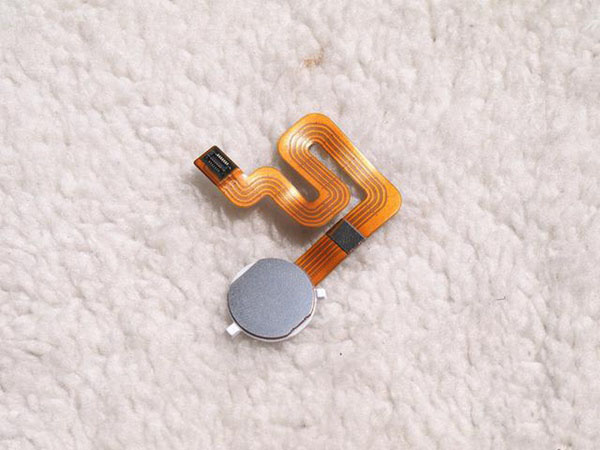

指紋識別背面特寫，據官方公布的資料顯示，這款手機的指紋解鎖速度出人意料，紅辣椒X1比市售絕大多數指紋手機識別速度更快，達到了0.35秒，而剛發布上市的一加2代識別時間為0.36s，這樣來看的話，紅辣椒X1指紋識別速度上超過了不少旗艦級手機；除去能指紋解鎖，紅辣椒X1還可以利用指紋識別極速打開應用。

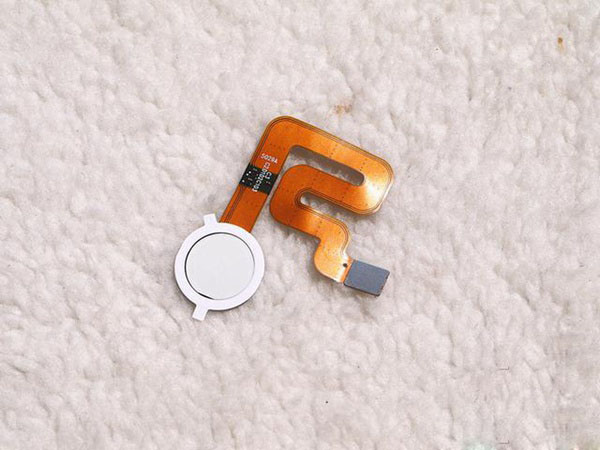

指紋識別正面特寫：

看到這里，有點驚訝，這貨盡然采用金屬防滾架，萬萬沒想到，這可是百元機，防滾架起源于賽車領域，是指在賽車內部通過特制的鋼管組件搭建成一輛車的形狀，在賽車突然遭受外力沖擊時，內部的框架能夠承受更大的沖擊，從而保護賽車手的生命安全。

最早將防滾架設計引入消費電子領域的是高端商務筆記本電腦。這一結構設計上的創舉，使筆記本更有效地抵抗外力，從而減少意外跌落和震蕩對筆記本的損傷，保護數據安全。因此防滾架成為眾多高端商務筆記本的重要標志。

在智能手機上用金屬防滾架，雖然防滾架確能夠讓產品強度提升，但是因為增加了成本、制造工藝難度，同樣使用防滾架也會讓產品重量與厚度的很難控制在讓人舒適的范圍內等原因，使得大多數的廠商都不會采用防滾架的設計，但是小辣椒做到了，點個贊。

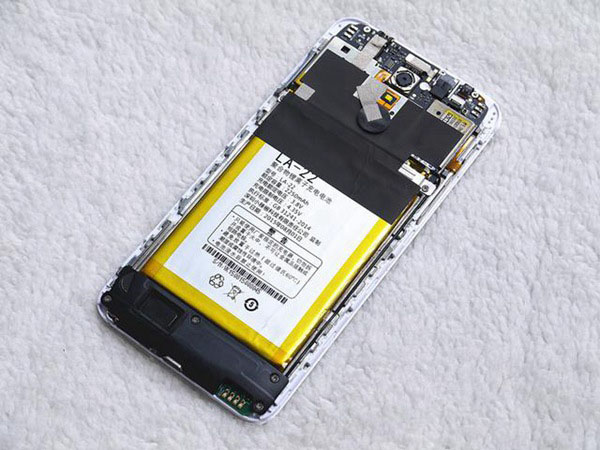

電池容量為2250毫安的聚合物鋰離子充電電池，采用了4.35V高電壓設計，高于傳統的4.2V電壓，在相同的體積內容量更大，紅辣椒X1手機的電池具有更高的電池容量。

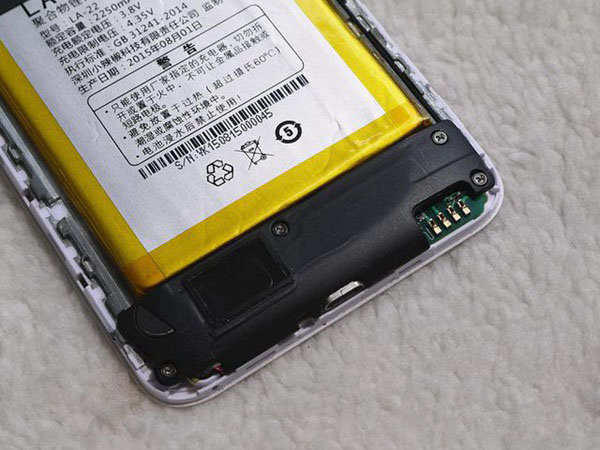

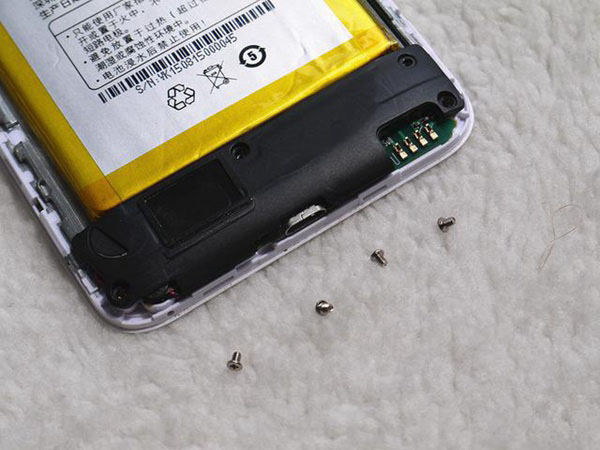

分離下方，用了四顆螺絲固定在前面板上，依次拆掉。

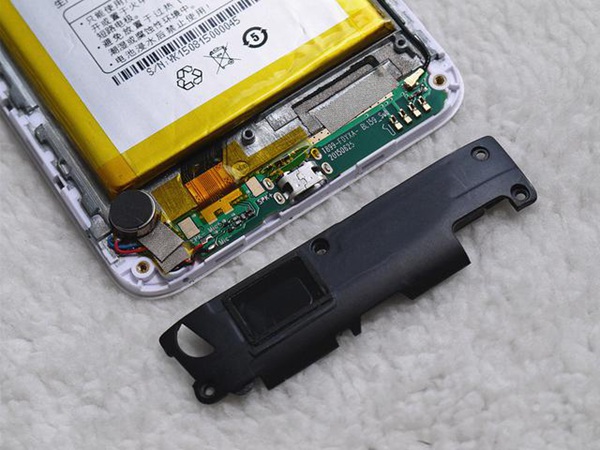

可以看見電路板集成振動馬達，Micro USB接口及天線的射頻線，還有幾個彈片觸點連接天線，并且有排線和前面的PCB相連接，這個排線影藏在電池的下面。

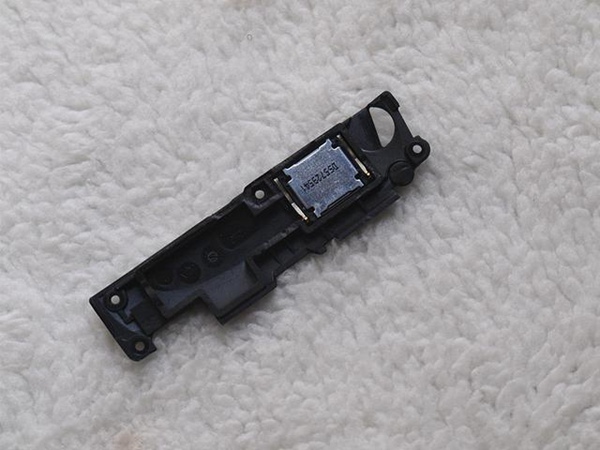

采用了單個喇叭，有完整的音腔，利于聲音的擴散。

繼續分離這塊小的PCB板，分離前一定要將連接主PCB的排線拆掉，上面粘有高溫膠帶的固定貼紙。

分離了下方的PCB，面板上的金屬防滾架清晰可見，金屬防滾架和塑膠件一體成形，非常的牢固結實，但是金屬防滾架并為采取顏色處理，而是再現了金屬本身的顏色。

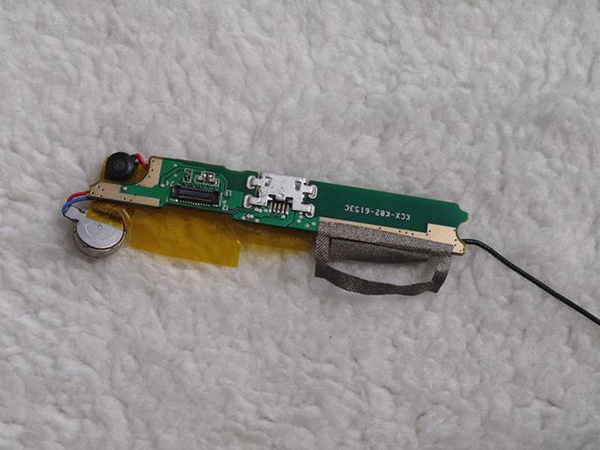

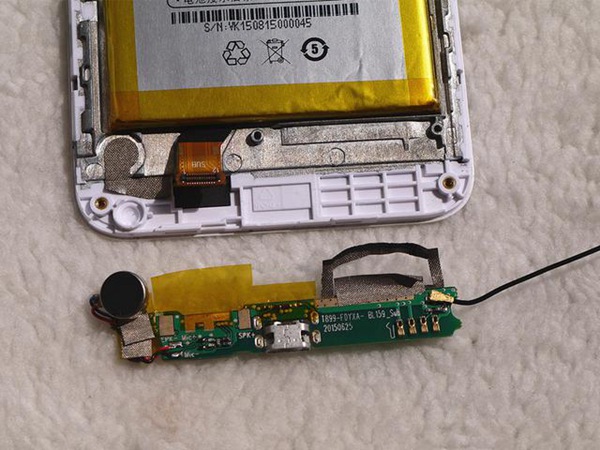

下方的小PCB板主要集成了震動馬達，麥克風(黑色圓柱)，USB接口以及射頻天線，Micro USB采用4腳加固，防止多次插拔后會松動的情況。

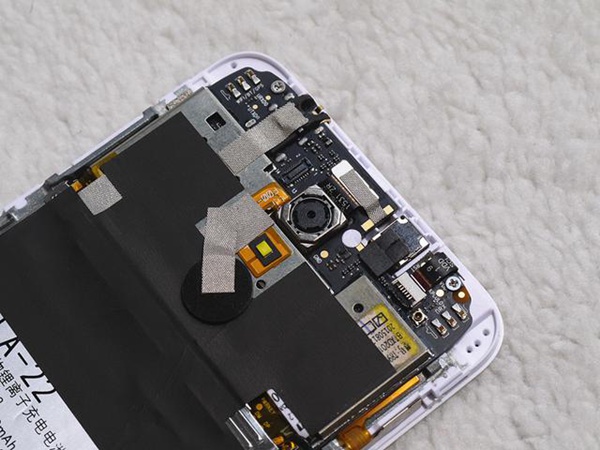

接下來看上方的主PCB板子，這個手機采用的是子母PCB板，表面也有大量的石墨貼紙，起到導熱作用，并且在指紋識別的下方還有圓形的墊片，起到散熱和固定支撐的作用。

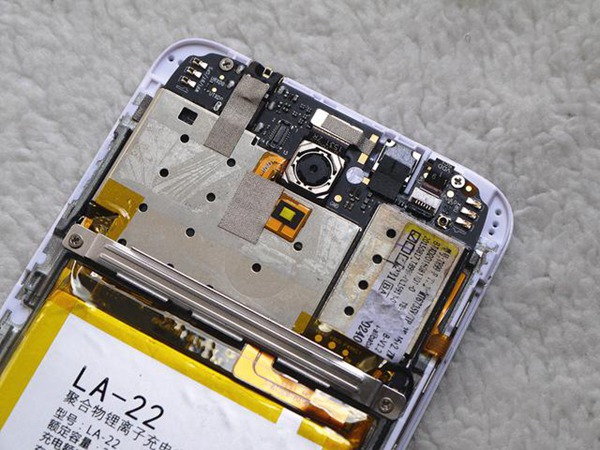

撕掉石墨貼紙，看見了一個金屬橫桿，用來固定PCB板，將其固定在金屬防滾架上，并且排線全部用這個金屬橫桿壓住，使得非常的牢固，防摔防震。

拆掉固定的兩顆螺絲，可以看見電池的排線，還有和子PCB連接的排線以及電路排線，都用這個金屬橫桿壓住，旁邊還有射頻連接線，上方還有觸摸排線，都依次拆掉，拆排線一定要小心。

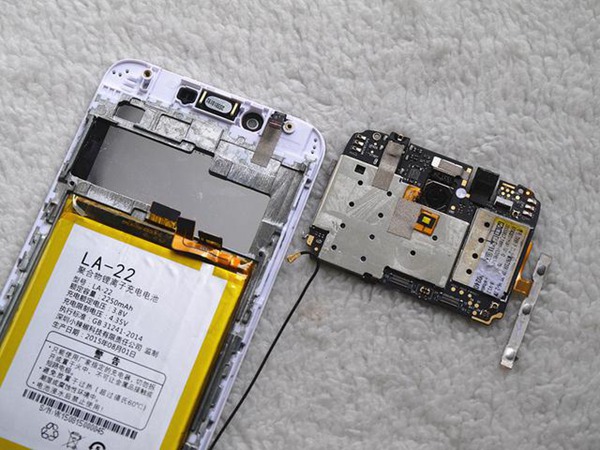

接下來拆掉上方固定的兩顆螺絲，就可以將主PCB板拆下來了，整個主PCB板用了四顆螺絲固定，拆主PCB板時一定要注意電源鍵和音量鍵也是集成在主PCB板上的，要將其從前面板上拆下來，因為是黏在邊框上的。

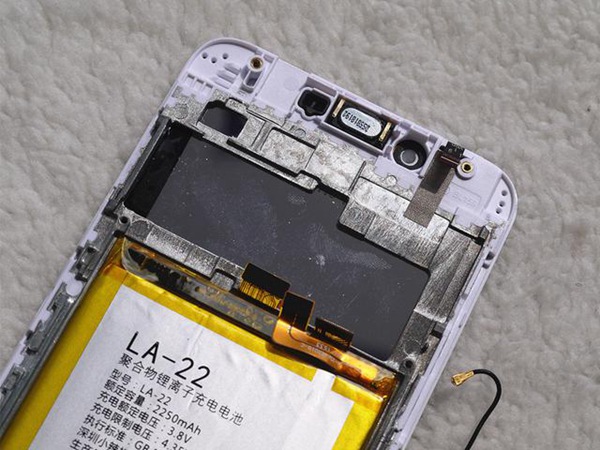

拆掉主PCB板，可以看見頂部有聽筒，旁邊有兩個感應器的矽膠塞子，還可以看見大面積的金屬防滾架。

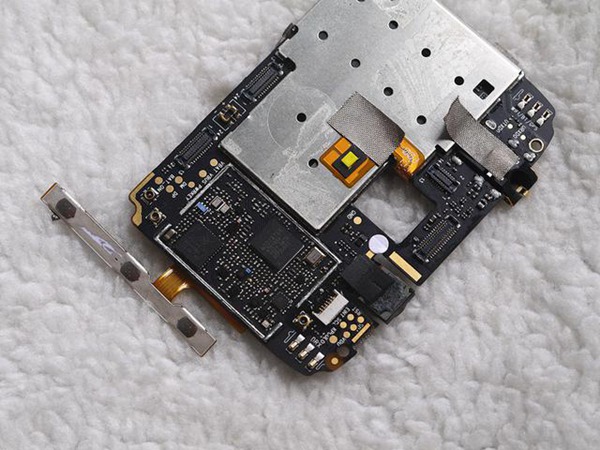

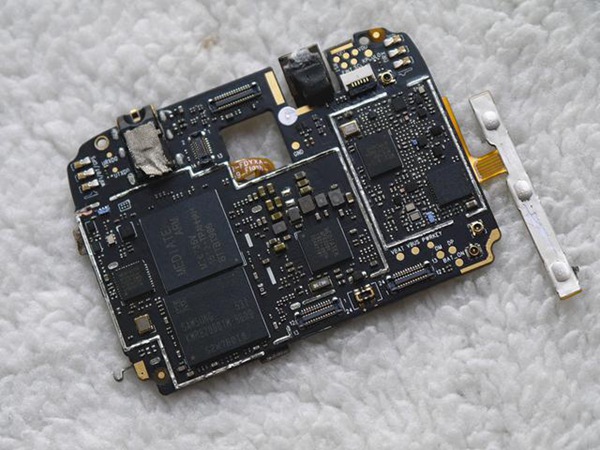

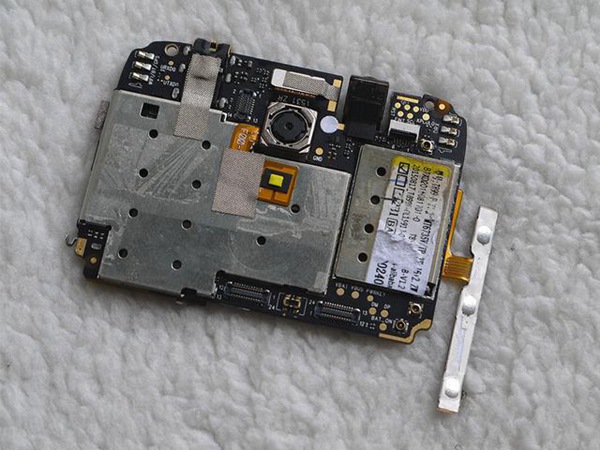

主PCB板是一個長方形，具有穩定性，主PCB板正面有兩個大的金屬屏蔽罩，防止信號干擾，黃色的方點為閃光燈，粘在金屬屏蔽罩上，上方則是后置攝像頭。

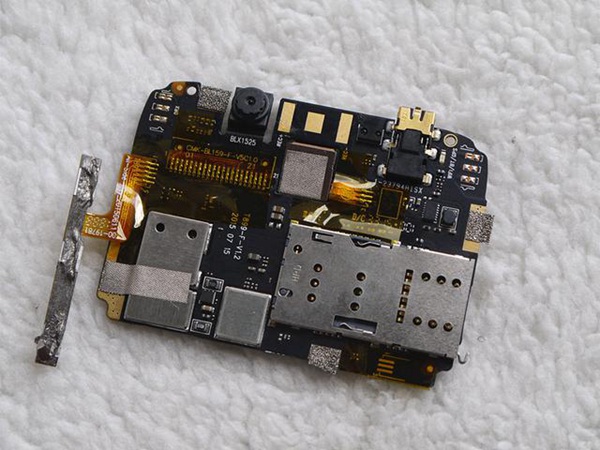

主PCB板背面則是將前置500W像素攝像頭集成在上面，沒有使用排線，不易拆解，最中間還有和聽筒接觸的觸點，左右還有彈片觸點連接天線，也將3.5mm的標準耳機插孔集成在上面，下方則是SIM卡槽。

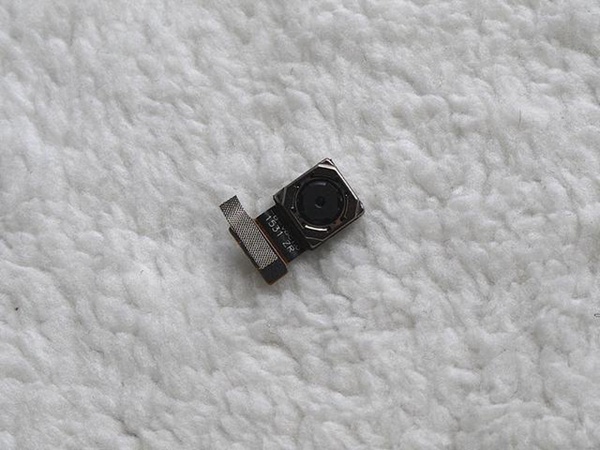

后置800W像素的攝像頭特寫：

將一個金屬屏蔽罩拆掉，要用熱風槍，是焊在上面的，這里面則是集成了聯發科MT6169V RF射頻模塊以及一個SKY77916-11，是一顆信號功率放大器，支持GSM/TD-SCDMA/TD-LTE網絡信號。

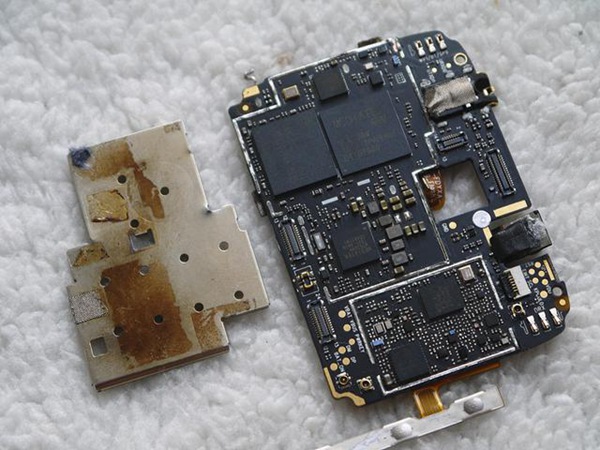

在拆掉另一個金屬屏蔽罩，由于用了高溫加熱，屏蔽罩都發黃了。

這里面有四個主要元器件，一個是CPU，可以看見CPU是MT6735V，采用了四核心64位Cortex-A3架構設計，主頻1.0Hz；另一個是三星MCP顆粒KMR820001M-B609內含2G內存及16G EMMC存儲空間；在一個就是MT6328V，MT6328V是一顆電源管理芯片，負責手機的CPU供電管理；最后一個是聯發科MT6625LN ，集成藍牙、WiFi、GPS、FM功能。

全家福，整機僅僅只有八顆螺絲，但是有金屬防滾架，比較牢靠，并且每個螺絲并且都一樣，給拆裝都節省時間。

通過對紅辣椒X1手機的拆機，更加深入的了解了這款手機，并不是只有699的價格，而就會偷工減料，相反，做工用料都非常的扎實，還有金屬防滾架設計，防摔防震，為之點個贊，百元機的做工都如此，你還想要啥？
