Myeclipse9 JBPM4.4 環境搭建圖文教程

  發布時間：2014-03-10 16:10:19   作者：佚名   我要評論
要進行jbpm的開發，我們使用eclipse開發。下面逐步介紹環境搭建過程，首先看一下用的軟件

要進行jbpm的開發，我們使用eclipse開發。下面逐步介紹環境搭建過程，首先看一下用的軟件。

JBPM4.4.zip下載地址：http://sourceforge.net/projects/jbpm/files/jBPM%204/

JDK5或者更高版本，我用的是jdk7

數據庫，我用的是mysql，也可以用其它任何hibernate支持的數據庫。

GPD(jbpm在eclipse中的流程設計器），建議eclipse在3.6以上安裝插件在jbpm4.4解壓后的jbpm-4.4\install\src\gpd中的jbpm-gpd-site.zip

一.軟件環境

IDE：Myeclipse9.0 （jbpm4.0以上版本好像只能與Myeclipse7.5以上版本集成）

jBPM：4.4

而.與Myeclipse集成

1.解壓jbpm-4.4.zip

2.打開Myeclipse9.0

  - 選擇Help菜單 - 選擇Myeclipse Configuration Center

Myeclipse9.0集成jBPM4.4插件 - 腳本之家

  3.打開第三個選項卡SoftWare - 選擇右上角add site-

Myeclipse9.0集成jBPM4.4插件 - 腳本之家

 4選折add form archive file - 找到${jbpm_home}\install\src\gpd 目錄下找到j(luò)bpm-gpd-site.zip（Name自定義）

Myeclipse9.0集成jBPM4.4插件 - 腳本之家

 5.選擇OK，出現下面的對話框，選中左邊紅框中的文件，右鍵 - Add to Profile，添加到右邊紅框中。點擊右下角的Apply Change

進行更新即可

Myeclipse9.0集成jBPM4.4插件 - 腳本之家

 6.myeclipse自動要求重啟，重啟后，在新建中會多出一項JBoos jBPM - jBPM 4 Process Definition，如下圖。

Myeclipse9.0集成jBPM4.4插件 - 腳本之家

7.配置jBPM運行時

點擊 Window --> Preferences
選擇 JBoss jBPM --> jBPM 4.4 --> Runtime Locations
點擊 Add...
在 Add Location 對話框中，輸入一個名字，比如 jbpm 然后點擊 Search...
在 Browse For Folder 對話框中，選擇你的jbpm根目錄，然后點擊 OK
點擊 OK 在 Add Location 對話框中

Myeclipse9.0集成jBPM4.4插件 - 腳本之家

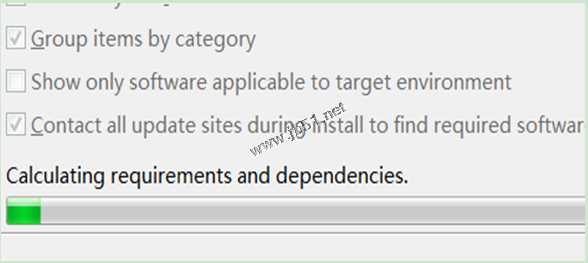

注意如果安裝過程卡在下面這個界面上，你可以拔掉網線，然后取消這次安裝，重新安裝就可以過去了。安裝完成以后再插上網線。


安裝完畢以后在window ->Preferences下出現一個jboss jbpm的選項，記得是一個，我的是因為安裝了兩個。


第二：配置JBPM運行時

1） 打開windowà preferences

2） 選擇  JBoss jBPM --> jBPM 4 --> RuntimeLocations

3） 點擊  Add...

4） 在  Add Location  對話框中，輸入一個名字，比如  jbpm-4.0 然后點擊

Search...

5） 在  Browse For Folder  對話框中，選擇你的 jbpm  根目錄，然后點擊 OK

6） 點擊  OK 在  Add Location  對話框中


我這里已經安裝過了，不需要重新安裝了。

第三：配置用戶library

1） 點擊窗口  --> 屬性（Windows --> Preferences）

2） 選擇Java  --> 創建路徑  -->  用戶類庫（Java -->  Build  Path -->  User

Libraries ）

3） 點擊新建（New）

4） 類型名字jBPMLibraries

5） 點擊添加JARs（AddJARs...）

6） 找到j(luò)BPM  安裝程序下的 lib 目錄

7） 選擇lib  下的所有jar 文件并點擊打開（Open）

8） 選擇jBPMLibraries  作為入口

9） 重新點擊添加 JARs（AddJARs）

10）  在jBPM 的安裝程序的根目錄下選擇 jbpm.jar  文件

11）  點擊打開（Open）

12）  在jbpm.jar 下選擇源碼附件（Source attachment）作為入口

13）  點擊編輯（Edit ）

14）  在源碼附件的配置（Source AttachmentConfiguration）對話框中，點擊

目錄（ExternalFolder... ）

15）  找到j(luò)BPM 安裝程序下的 src  目錄

16）  點擊選擇（Choose）

17）  點擊兩次'確定' （Ok）會關閉所有對話框


上面是配置好的用戶自定義類庫。

第四：在目錄中添加jPDL4 模式

如果你想直接編輯 XML  源碼， 最好是在你的XML 目錄中指定一下模式

（schema），這樣當你在編輯流程源碼的時候，可以更好的幫助你編寫代碼。

1） 點擊窗口  --> 屬性（Windows --> Preferences）

2） 選擇XML -->  目錄（XML --> CataLog）

3） 點擊添加（Add）

4） 添加XML 目錄（Add XMLCatalog Entry）的窗口打開

5） 點擊map-icon的圖標下面的按鈕并選擇文件系統（File System）

6） 在打開的對話框中，  選擇jBPM 安裝目錄下 src  文件夾中 jpdl.xsd  文件

7）點擊打開（Open）并且關閉所有的對話框


最后示范一下如何建立一個jpbm4.4項目

1.通過file ->new ->dynamic web project


2.加入用戶自定義的jbpm類庫

通過右擊項目bulid pach ->add library ->user library選擇剛才創建好的類庫


3.建立流程設計器

通過右擊src->new->other ->jboss jbpm


選擇流程定義，然后下一步，完成。就建立好了一個流程設計器，你可以通過xml或者界面的方式直接設計流程定義。


設計好以后在圖像界面保存，然后得到一個流程設計圖片。如圖中的test.png。記得在圖像界面保存，如果在xml界面，生成的圖像是空白的，這個好像是一個bug吧。

這樣整個環境就搭建好了，當然這個是基本的環境，如果想讓程序運行還要編寫代碼，去讀取，解釋這個xml，在項目中，還經常用到比如spring和struts等框架，需要把他們的包引入。下面會接著講解一些jbpm的知識，敬請關注。
