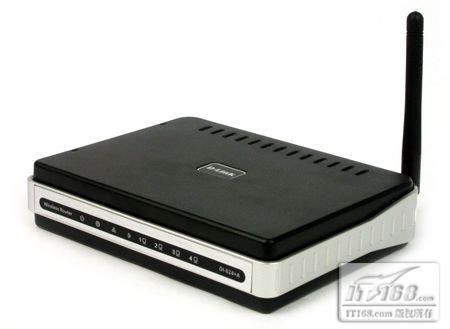

在家庭或小型辦公室網絡中，通常是直接采用無線路由器來實現集中連接和共享上網兩項任務的，因?yàn)闊o線路由器同時兼?zhèn)錈o線AP的集結中連接功能。下面我們就以D-Link的一款無線路由器DI-624+A為例，介紹一下無線路由器的功能配置和具體設置方法。

    一、無線路由器產品信息


    1、硬件部分

    具備4 個 10/100Mbps 交換端口，支持Auto-MDI/MDIX，可自動偵測并行線及跳線
    具備1 個10/100Mbps WAN 端口，可供連接ADSL/Cable Modem 用
    具備1 個復位開關(Reset)，可恢復至工廠出貨預設值

    ※現在的無線路由器都具備以上的功能

    2、無線部分

    符合802.11b/g 無線傳輸標準
    使用頻段為2.4GHz (1 – 11 信道, ISM 頻帶)
    自動偵測6 / 9 / 12 / 18 / 24 / 36 / 48 / 54Mbps (IEEE802.11g)、1 / 2 / 5.5 / 11Mbps (IEEE802.11b)
    符合IEEE802.11g 與802.11b 無線標準規格
    廣域網絡WAN 及局域網絡LAN 之橋接功能
    2dBi 高增益天線 (可更換式天線)

   ※DI-624+A是54M無線路由器，現在有802.11n標準產品，速度可以達到300M
    3、路由器部分

    支持Web 設定
    通用即插即用(UpnP)功能，支持網絡游戲與線上影音傳輸
    提供動態域名解析(DDNS)，支持動態IP 架站功能
    支持NAT 功能，提供多人上網環境
    支持2000 條實時連接(最大)
    支持虛擬服務器
    支持xDSL 及Cable 等寬帶電信服務
    支持PPPoE 計時制上網方式
    支持DHCP Server/Client
    支持一個DMZ 主機功能
    支持IPSec / PPTP / L2TP VPN 通透(Pass-Through) 功能
    支持需要多個連接的應用程序設定
    系統日志功能方便用戶查詢歷史資料

   ※無線路由器的路由器功能部分根據不同的產品有些不同的地方，購買時候要仔細看一下

    4、安全機制部分

    支持64/128 (802.11G)位WEP 無線加密，密碼支持HEX/ASCII 雙模式
    支持WPA 加密功能 (WPA TLS/TKIP)
    提供使用者自訂的 訪問控制列表 (ACL) 機制，支持IP 地址/URL /MAC 地址/域名 等過濾功能。
    支持遠程管理

   ※現在的無線路由器都具備以上的功能

    5、無線介質存取協議

    CSMA / CA with ACK

   ※不同品牌的無線路由器可能有些區別

    6、無線傳輸/接收距離

    戶外開放無遮擋空間：最遠可達300 公尺，室內無遮擋空間：最遠可達100 公尺

    ※以上距離表示最遠的傳輸距離，實際會因環境的不同而有所遞減

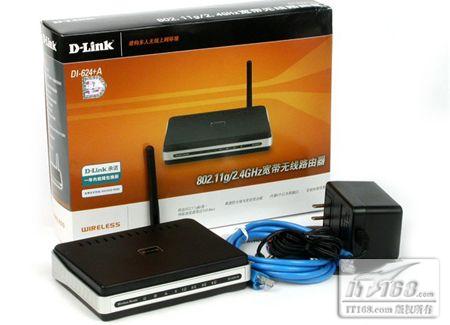

    二、無線路由器產品包裝配件

    購買無線路由器產品后先打開包裝盒檢查一下內容物是否完整，一般應包括下列六項：


    安裝手冊一本(中文或英文)
    光盤一張
    電源供應器一個(輸入電壓220VAC, 50-60Hz)(輸出電壓7.5VDC, 1.5A)
    無線路由器主機一個
    以太網絡纜線一條
    天線一支(有些無線路由器的天線是不可拆卸的)

    *若以上配件有所遺漏缺失或無法使用，請速于購買后持原包裝及相關外盒配件至原購買經銷商處聯系更換。

     三、無線路由器面板指示燈意義

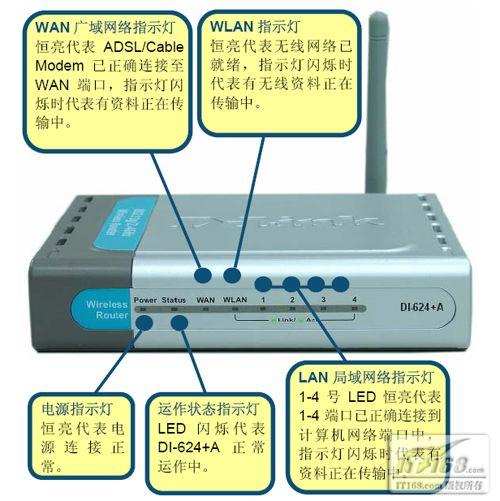

    正面面板圖示：


    正面面板指示燈意義：

    Power：DI-624+A 電源激活的狀態，恒亮綠燈表示DI-624+A 已通電。
    Status：DI-624+A 運作正常指示燈，正常運作時約每秒閃爍一次；若恒亮或不亮則代表設備故障。
    WAN：廣域網絡狀態指示燈，綠色燈號亮起表示已連接到ADSL /Cable Modem 或?qū)嶓w網絡。
    LAN：局域網絡狀態指示燈，呈現綠色指示燈閃爍時，表示有資料正在傳輸。

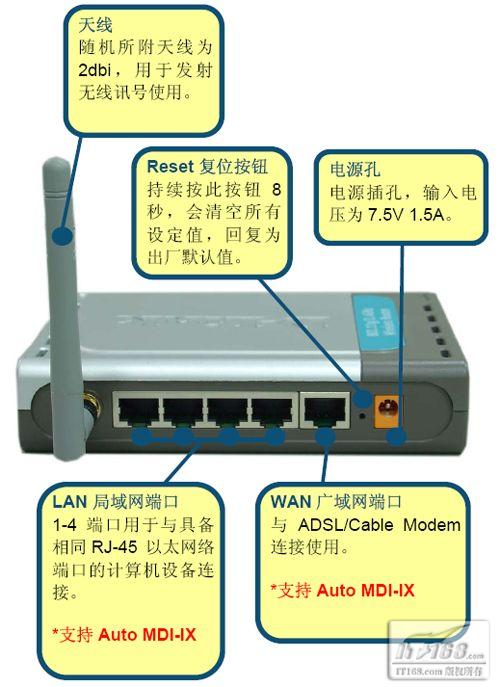

    背面面板圖示：

    背面面板意義：

    7.5V 1.5A 直流電源孔：將DI-624+A 隨附之電源線， 一端電源接頭插入用戶之交流220V電源插座，另一端小圓形接頭則插入DI-624+A 的7.5V 1.5A 直流電源孔座。
    WAN：此端口為RJ-45 以太網端口，可連結到您的DSL 或Cable Modern。
    Reset：將設定回復到原廠預設值。(回復方式請參考7-1 說明。)
    LAN 1~4：此四個端口為RJ-45 以太網端口，可連結到您 計算機的網卡。

    如果指示燈顯示與上述不符，請做以下檢查：

    1. Power 燈須恒亮綠燈，如果這Power 指示燈不亮，請確認電源是否正確接上，確認無誤之后還是無法正常顯示，表示機器可能故障，請速洽原購買經銷商處換修。

    2. 電源接上后，Status 指示燈約每秒閃爍一次，若發現Status指示燈持續恒亮或不亮，也表示您的機器可能故障，請速洽原購買處換修。

    3. 在與ADSL / Cable Modem 連接后，廣域網(WAN)指示燈應亮綠燈，如果指示燈不亮，請確認此網絡線是否符合標準。

    4. 若是計算機連接至LAN 第一個端口,但第一個端口指示燈不亮，請?jiān)囍鴮⒂?jì)算機重新激活，或是確認您的網卡已正確啟用。
