電腦硬盤指示燈不亮怎么辦?如何解決電腦硬盤燈不亮問題

  發布時間:2012-01-16 16:57:36   作者:佚名   我要評論
HDD LED和power LED是有正負極的,插反了就亮不了,有顏色那跟是正極,HDD LED正極一般是紅色的,注意連接主機的前面板的線纜的時候注意一定不要插錯,輕者就是造成一些不良的反應,如無法開機,指示燈不亮,嚴重的情況會造成線纜的燒毀,存在嚴重的安全隱患。
HDD LED和power LED是有正負極的,插反了就亮不了,有顏色那跟是正極,HDD LED正極一般是紅色的,注意連接主機的前面板的線纜的時候注意一定不要插錯,輕者就是造成一些不良的反應,如無法開機,指示燈不亮,嚴重的情況會造成線纜的燒毀,存在嚴重的安全隱患。
點擊查看大圖

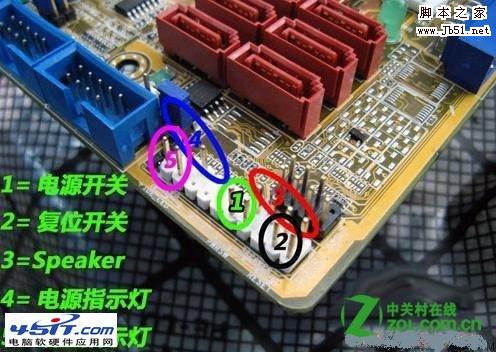

  上圖就是華碩主板這種接線的示意圖(紅色的點表示沒有插針),實際上很好記。這里要注意的是有些機箱的PLED是3Pin線的插頭,但是實際上上面只有兩根線,這里就需要連接到3Pin的PLED插針上,如上圖的虛線部分,就是專門連接3Pin的PLED插頭的。

  下面我們來找一下這個的規律。首先,SPEAKER的規律最為明顯,4Pin在一起,除了插SPeaker其他什么都插不了。所以以后看到這種插針的時候,我們首先確定SPeaker的位置。然后,如果有3Pin在一起的,必然是接電源指示燈,因?yàn)橹挥须娫粗甘緹艨赡軙霈F(xiàn)3Pin;第三,Power開關90%都是獨立在中間的兩個Pin,當然也可以自己用導體短接一下這兩個pin,如果開機,則證明是插POWER的,旁邊的Reset也可以按照同樣的方法試驗。剩下的當然是插硬盤燈了,注意電源指示燈和硬盤工作狀態指示燈都是要分正負極的,實際上插反了也沒什么,只是會不亮,不會對主板造成損壞。

    當然還有一種情況就是主板或者硬盤存在問題,一般這種情況是比較嚴重的問題了,另作檢測和處理。

    下面簡單舉例說明一下主板前面板的連線問題:

前置音頻連接方法
  由于前置音頻是近兩年才開始流行起來的,別說是用戶了,就連很多裝機的技術員都不太會連接前置音頻的線,甚至還有不少JS直接說出了接了前置后面就不出聲了這樣的笑話。那么前置音頻到底是不是那么難接呢,我們一起來看一看。



點擊查看大圖

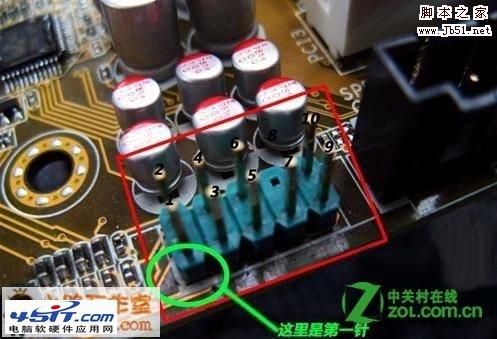

  從目前市場上售賣的主板來看,前置音頻插針的排序已經成了一種固定的標準(如上圖)。從圖上可以看出,前置音頻的插針一共有9顆,但一共占據了10根插針的位置,第8針是留空的。

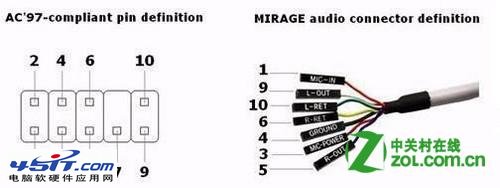

  上圖是比較典型的前置音頻的連線,前置音頻實際上一共只需要連接7根線,也就是上圖中的7根線。在主板的插針端,我們只要了解每一根插針的定義,也就很好連接前置音頻了。下面我們來看一下主板上每顆針的定義:

  1——Micin/MIC(麥克風輸入)
  2——GND(接地)
  3——MicPower/MicVCC/MICBIAS(麥克風電壓)
  4——Nopin
  5——LINEOUTFR(右聲道前置音頻輸出)
  6——LINEOUTRR(右聲道后置音頻輸出)
  7——NOpin
  8——NOpin
  9——LINEOUTFL(左聲道前置音頻輸出)
  10——LINEOUTRL(做聲道后置音頻輸出)

  在連接前置音頻的時候,只需要按照上面的定義,連接好相應的線就可以了。實際上,第5Pin和第6Pin、第9Pin和第10Pin在部分機箱上是由一根線接出來的,也可以達到同樣的效果。
    其他硬盤LED指示燈的問題,這些問題同樣有很多同學也遇到了都是關注價值比較大的問題,建議閱讀為宜。
