CATIA二維草圖怎么自動約束? catia草圖自動約束的教程
發布時間：2017-12-12 16:48:04 作者：caibird101
我要評論
我要評論CATIA二維草圖怎么自動約束？CATIA中繪制草圖的時候，圖紙?zhí)珡碗s，需要對二維草圖進行約束，該怎么約束草圖呢？下面我們就來看看catia草圖自動約束的教程，需要的朋友可以參考下
CATIA繪制二維草圖的時候，草圖非常復雜對草圖進行全約束非常麻煩，今天我們就來看看CATIA中對草圖進行自動約束的方法，請看下文詳細介紹。

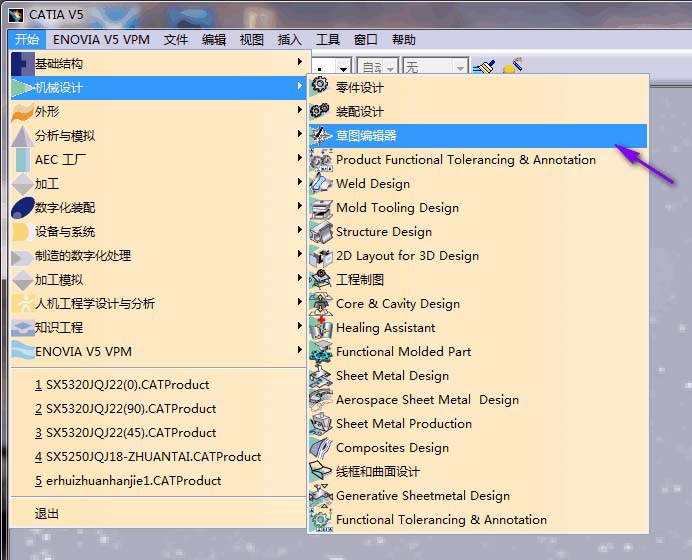

1、首先我們打開CATIA軟件，在菜單中點開開始，并在下拉列表中依次選中機械設計>草圖編輯器，鼠標單擊；
2、彈出新建零件對話框，再輸入零件名稱中填寫自動約束，勾選啟用混合設計，其他選擇默認即可，單擊確定進入3D界面；

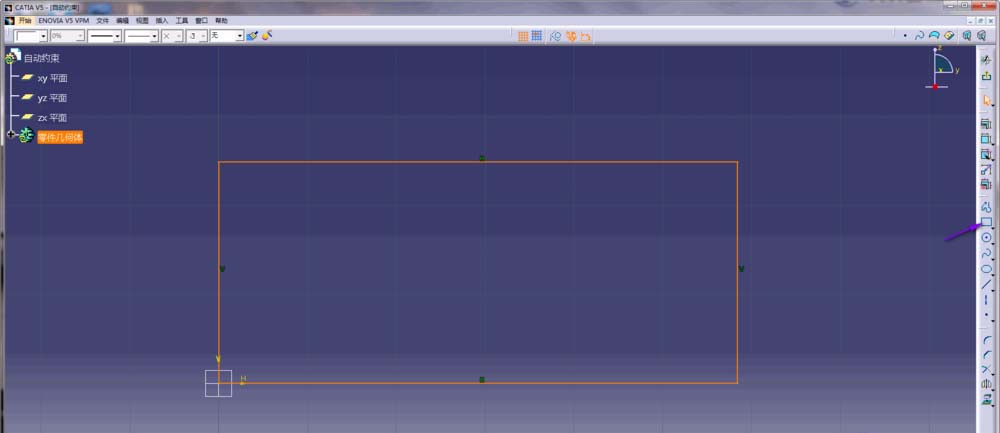

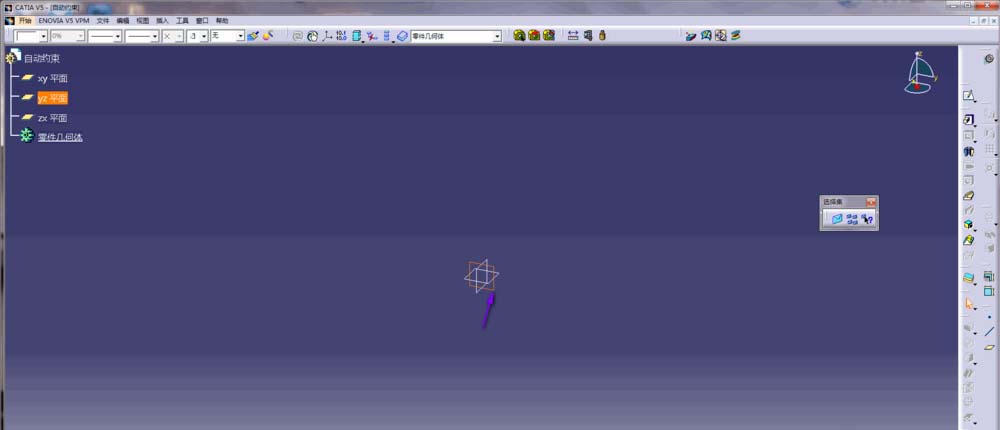

3、在圖形區的三個基準面中我們選擇yz平面，這時界面將自動切換至二維草圖界面，在右側工具欄中選擇矩形命令，并以原點為基準點繪制一個任意矩形；
4、在插入選項的下拉列表中依次選擇約束>創建約束>自動約束，彈出自動約束命令對話框，在命令欄中共有三個可供選擇的操作；

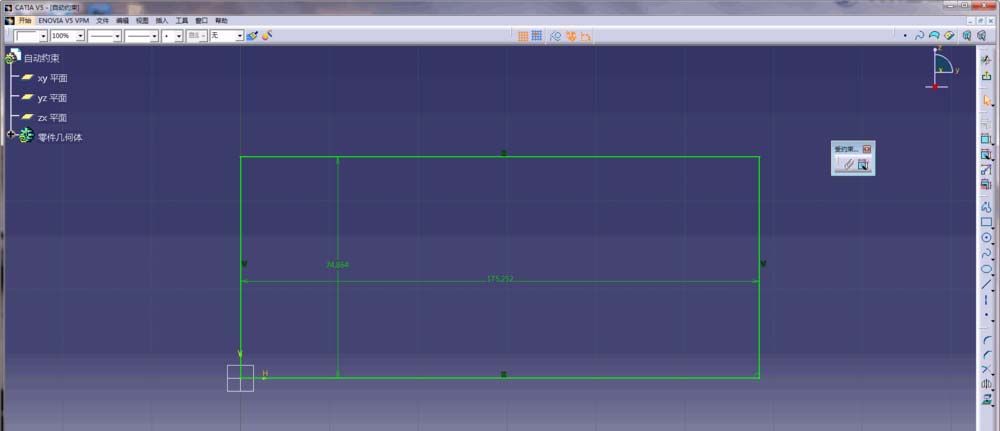

5、在約束的元素中我們選擇要自動約束的草圖，鼠標框選圖形區所有元素，然后在參考元素一欄中選擇V方向，即草圖的絕對坐標系中的縱向，其他選擇默認即可，單擊確定完成操作，這樣我們就自動生成了矩形的約束。
以上就是CATIA中對二維草圖自動約束的教程，希望大家喜歡，請繼續關注腳本之家。
