creo4.0工程圖尺寸公差怎么標注?
百度經驗 發布時間：2018-06-27 11:33:25 作者：晴峰的家
我要評論
我要評論creo4.0工程圖尺寸公差怎么標注？creo4.0圖紙中需要標注公差，該怎么標注尺寸公差呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
creo4.0工程圖想要?jiǎng)?chuàng)建尺寸公差，該怎么創建呢？下面我們就來看看詳細的教程。
1、打開creo4.0軟件，打開一個工程圖文件。如下圖

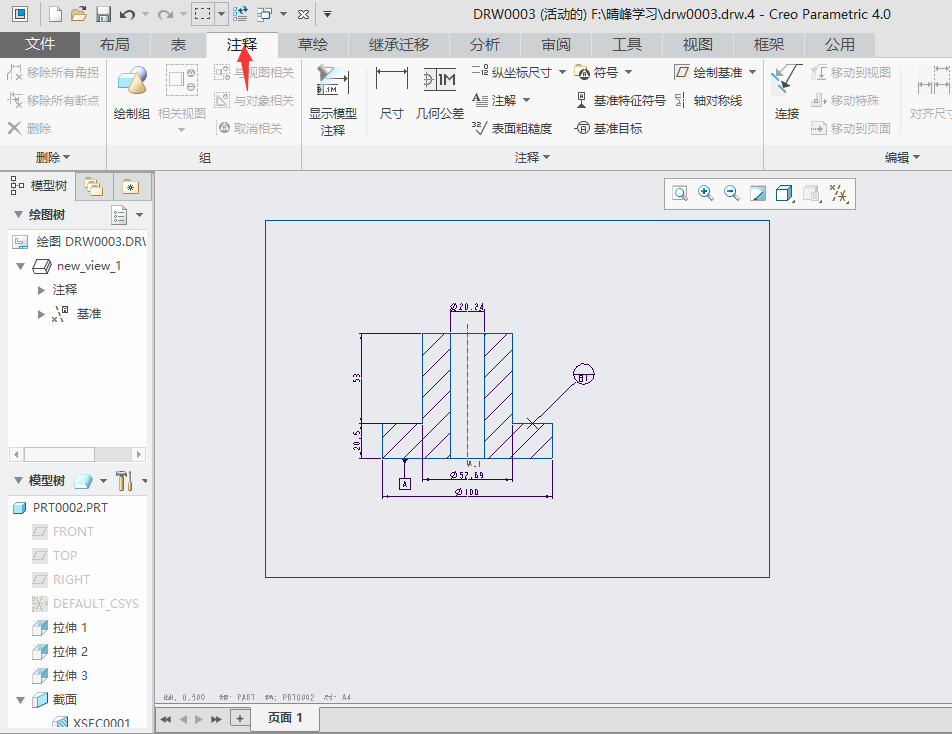

2、切換到“注釋”功能選項。

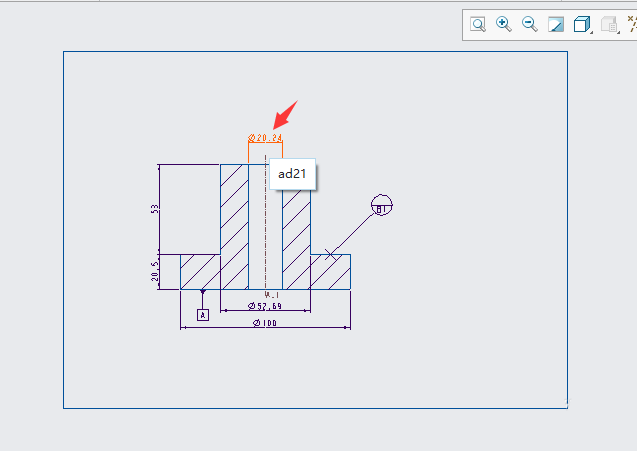

3、雙擊Φ20.24尺寸。

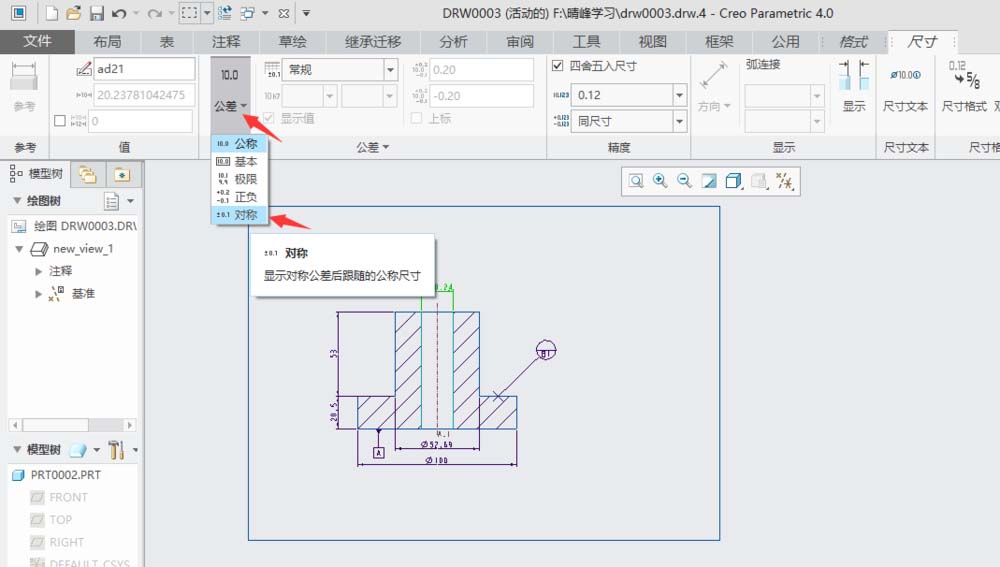

4、在彈出的尺寸控制板中，單擊“公差”，在彈出的方式選擇“對稱”。
5、單擊“公差標”右邊的下拉按鈕，選擇“無”，在公差值欄輸入（0.1）。

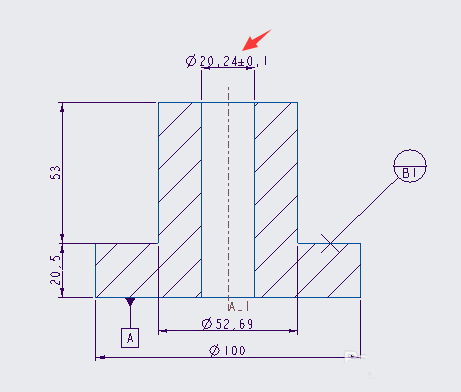

6、完尺寸公差的創建。
以上就是creo4.0工程圖尺寸公差的標注方法，希望大家喜歡，請繼續關注腳本之家。
