Proe5.0怎么創建三維立體的活塞零件?

百度經驗 發布時間：2018-12-25 10:05:56 作者：夢境我做主

我要評論

Proe5.0怎么創建三維立體的活塞零件？Proe5.0中想要建模一個實體零件模型，該怎么建模呢？下面我們就來看看Proe5.0創建活塞零件的教程，需要的朋友可以參考下

Proe5.0中想要?jiǎng)?chuàng)建一個活塞零件，該怎么創建呢？下面我們就來看看Proe5.0創建活塞零件的教程。

Proe5.0 M280終極版本 64位中文特別版(附注冊機+許可證文件+安裝教程)

類型：3D制作類
大?。?/span>3.27GB
語言：簡體中文
時間：2017-06-14

查看詳情

1、如下圖所示，打開Pro/e5.0軟件，點擊標題欄中的“新建”圖標，設置“新建”對話框：類型為零件，子類型為實體，勾選“使用缺省模板”，點擊“確定”。

2、首先如下圖所示，執行【拉伸——放置——定義——FRONT面——草繪】。

3、如下圖所示，進入到草繪環境，首先點擊右邊工具箱中的“圓”圖標，然后在草繪區域以坐標原點為圓心畫一個圓，然后點擊右邊工具箱中的“標注”圖標，然后標注圓直徑80，然后點擊右邊工具箱最下方的√，完成并退出草繪。

4、如下圖所示，在軟件左上角設置拉伸高度為80，然后再在軟件右上角點擊√，完成拉伸實體操作。

5、如下圖所示，執行【拉伸——放置——定義——RIGHT面——草繪】。

6、如下圖所示，進入到草繪環境，首先點擊右邊工具箱中的“圓”圖標，在草繪區域中心線上畫一個圓，然后點擊右邊工具箱中的“標注”圖標，按照下圖尺寸進行標注，最后點擊右邊工具箱中的√，完成并退出草繪。

7、如下圖所示，在軟件左上角點擊“去除材料”圖標，拉伸方式改成雙向拉伸，拉伸距離盡可能長，超出圓柱實體就好，筆者輸入雙向拉伸120，最后在軟件右上角點擊√，完成拉伸除料操作。

8、如下圖所示，創建基準面。具體：點擊工具欄中的“平面”圖標，參照一欄點擊RIGHT面，偏距平移設置為20，點擊“確定”，完成基準面DTM1的創建。

9、如下圖所示，執行【拉伸——放置——定義——DTM1面——草繪】，以新建的基準面DTM1為草繪平面。

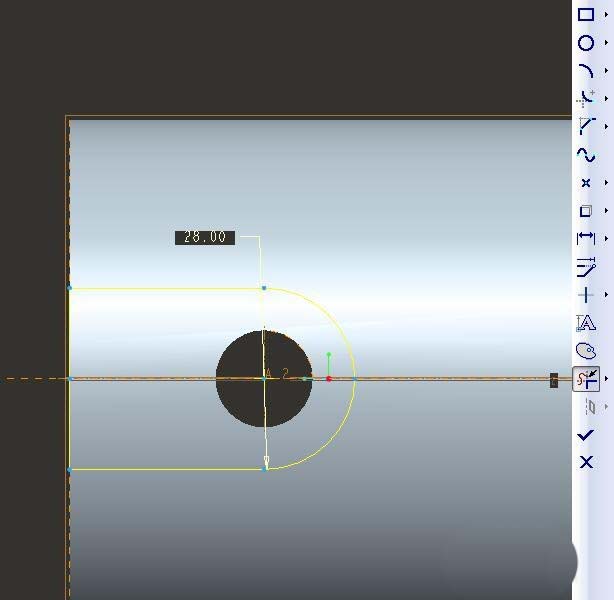

10、如下圖所示，進入草繪環境，首先用“類型”命令將圓的邊線及實體的左端邊線顯示出來，然后以圓心為圓心畫一個直徑ø28的圓，然后分別以圓的上、下極限點向左各畫一條線段至左端實線，然后用裁剪命令，照著下圖進行裁剪，最后√，完成并退出草繪。

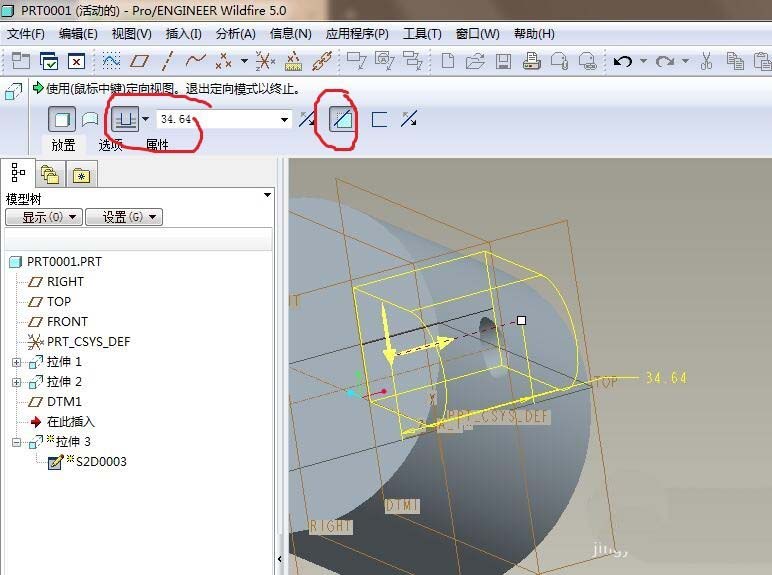

11、如下圖所示，在軟件左上角點擊“去除材料”圖標，調整方向向外，拉伸距離盡可能長，超出實體即可，最后在軟件右上角點擊√，完成拉伸除料操作。

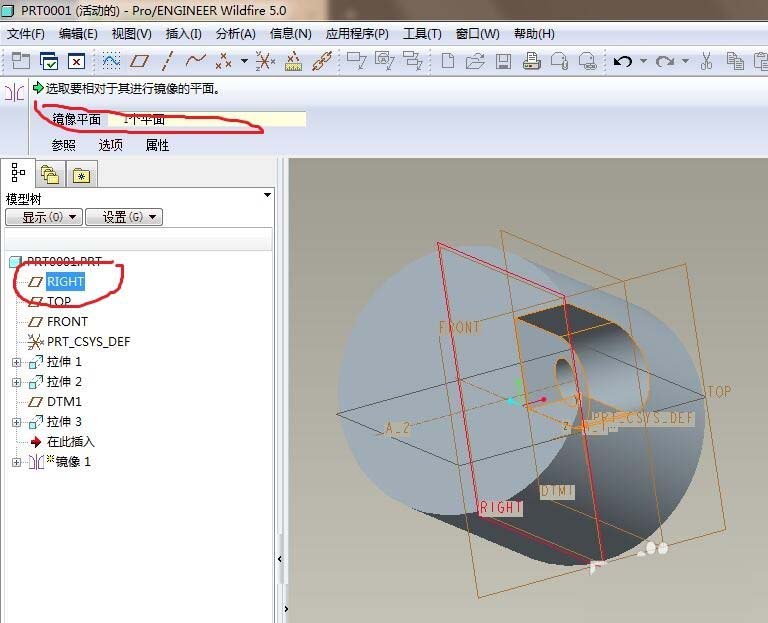

12、如下圖所示，進行鏡像操作。首先在設計樹中選中剛剛的拉伸除料操作，然后點擊右邊工具箱中的“鏡像”圖標，然后點擊“RIGHT”面作為鏡像平面，然后軟件右上角點√，完成鏡像操作。

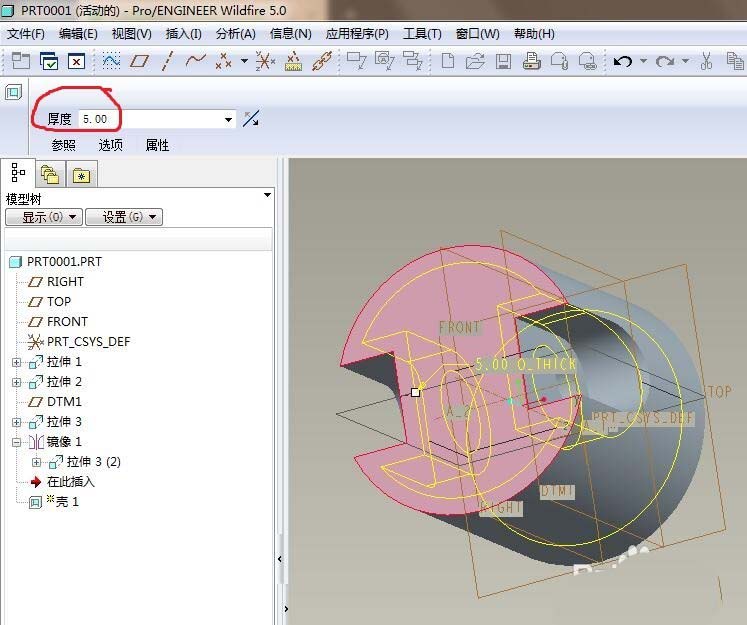

13、如下圖所示，進行抽殼操作。首先點擊右邊工具箱中的“殼”圖標，然后在軟件左上角設置厚度為5，然后鼠標左鍵選中下圖中的紅色表面，然后軟件右上角√，完成抽殼操作。

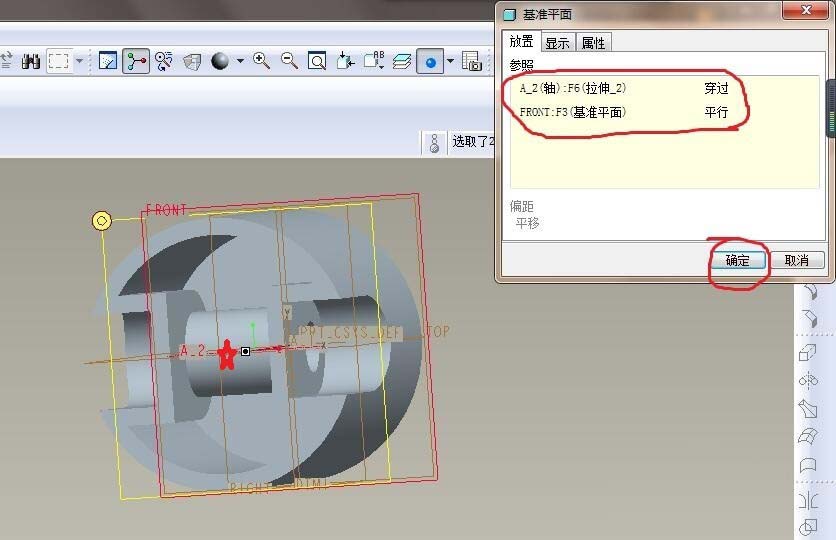

14、如下圖所示，繼續創建基準面。首先點擊工具欄中的“平面”圖標，然后“基準平面”對話框中的參照一欄先選中下圖中紅色五角星所在的圓的中心軸，后面默認的是穿過，然后再點擊“FRONT”面，筆者這里默認的是成角度，我們雙擊改成平行，最后“確定”，DTM2基準面就算是建好了。

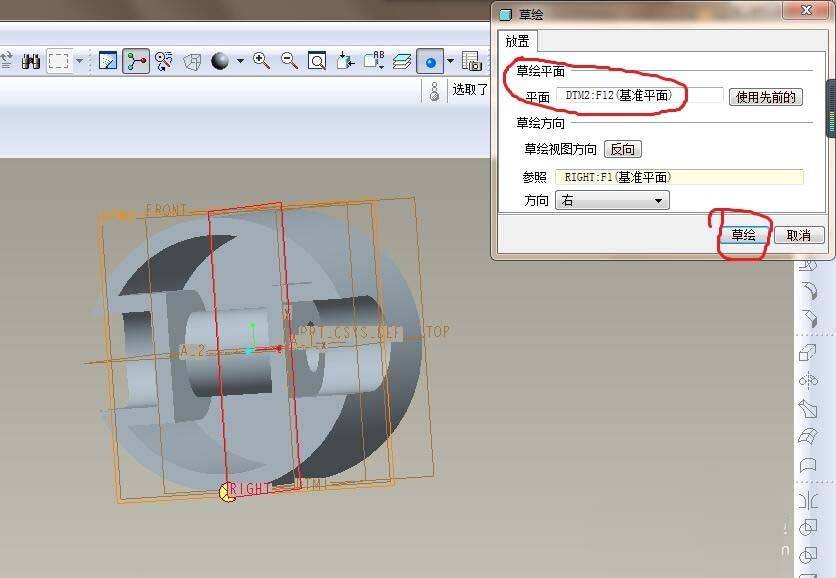

15、如下圖所示，執行【拉伸——放置——定義——DTM2面——草繪】。

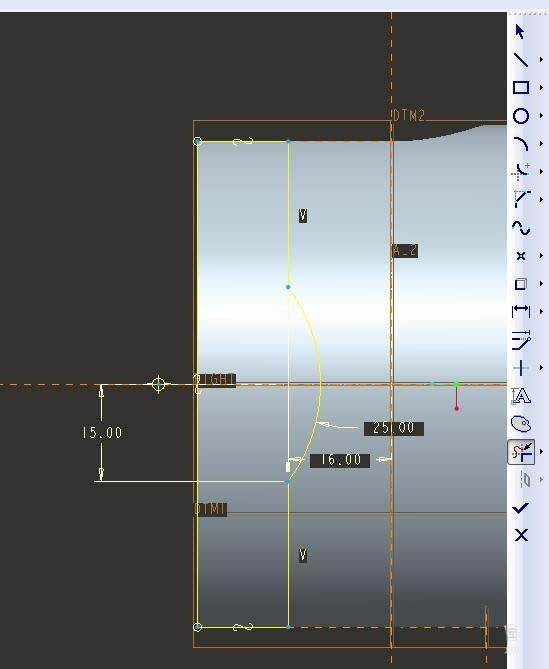

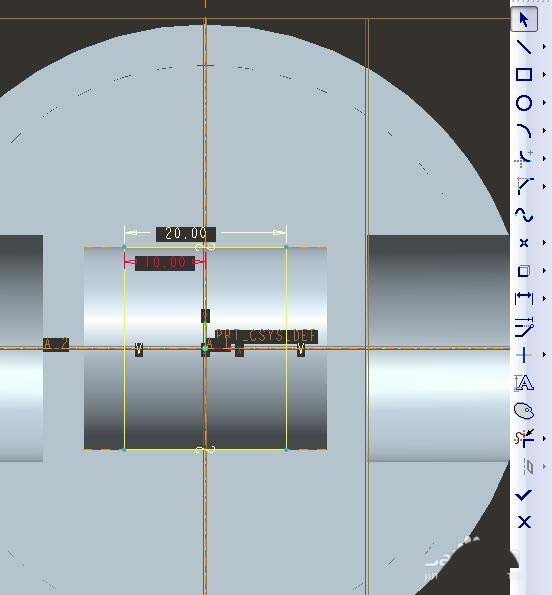

16、如下圖所示，進入到草繪環境，首先點擊“類型”圖標，將上下兩條邊線顯示出來，然后點擊“直線”圖標，畫兩條豎直線段，然后裁剪掉多余的線段，然后點擊“標注”圖標，照著下圖標注尺寸，然后點擊√，完成并退出草繪。

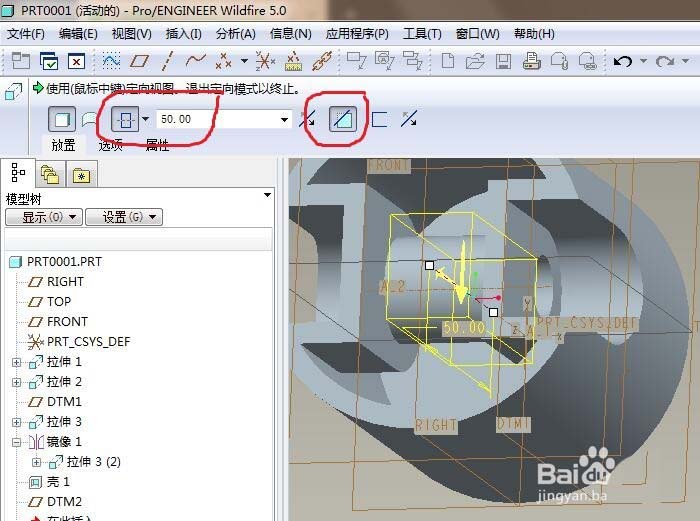

17、如下圖所示，軟件左上角設置拉伸方式為對稱拉伸，拉伸距離設置為50足以，然后點擊“去除材料”圖標，然后軟件右上角點擊√，完成拉伸除料的操作。

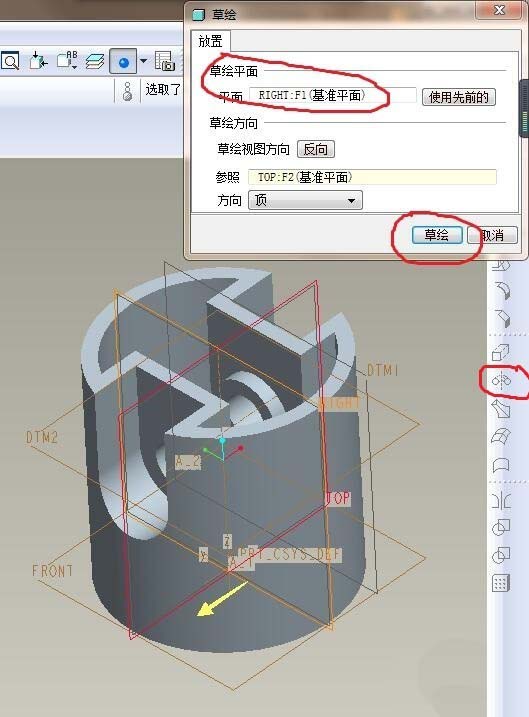

18、如下圖所示，執行【旋轉——位置——定義——RIGHT面——草繪】。

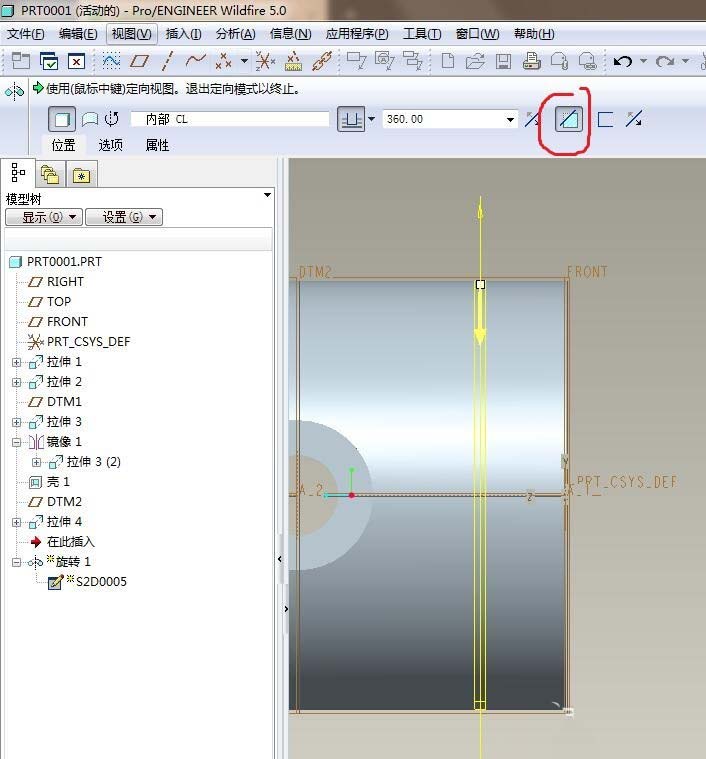

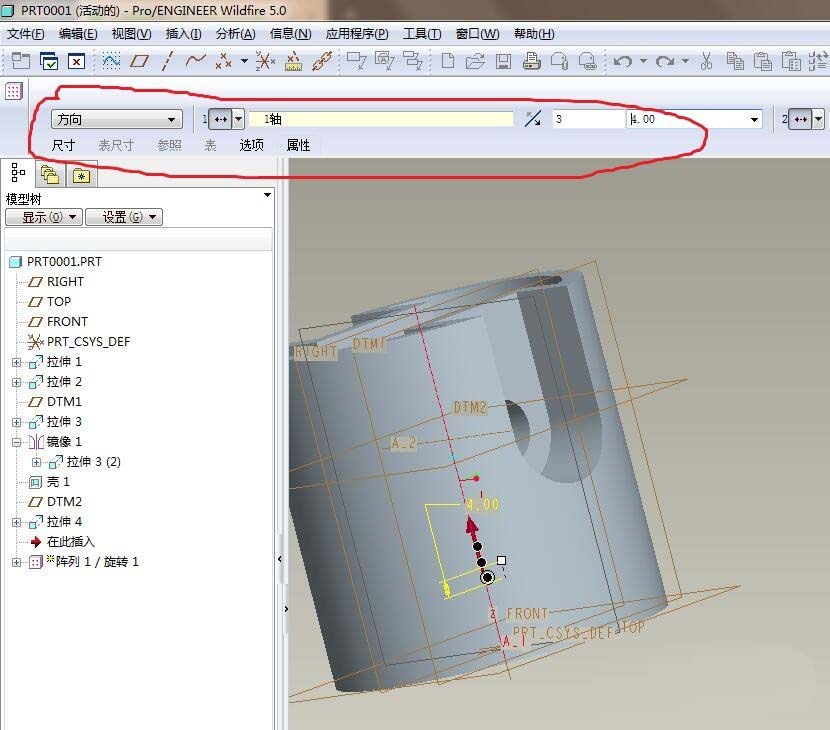

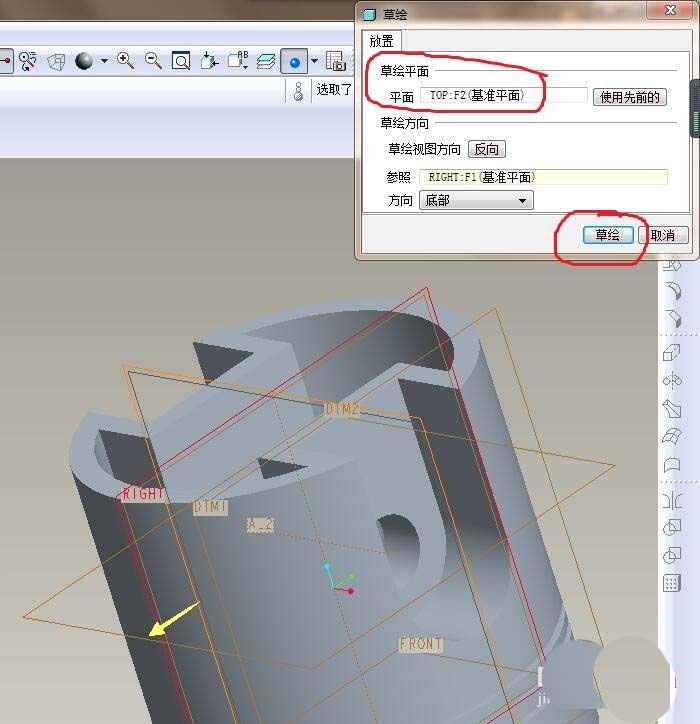

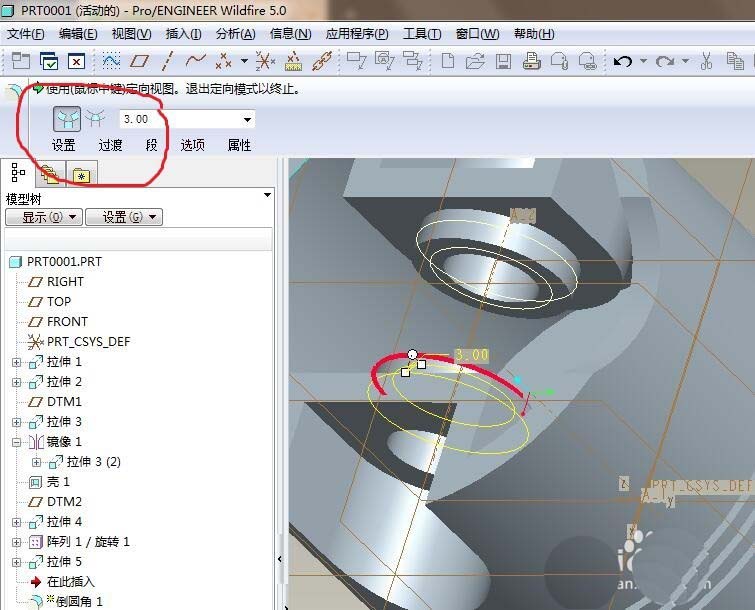

19、如下圖所示，進入到草繪環境，首先點擊“中心線”圖標，畫一條旋轉中心線，然后點擊“類型”圖標，將上邊線顯示出來，然后點擊“直線”圖標，將矩形的另外三邊畫出來，然后點擊“裁剪”圖標，將多余的線段全部裁剪掉，然后點擊“標注”圖標，按照下圖進行尺寸標注，然后點擊√，完成并退出草繪。
