catia工程圖剖面線部分出現黑框該怎么解決?
我要評論CATIA生成二維圖的世歐，在剖視圖中可能會出現剖面線部分間距過大，從而出現黑框影響視圖效果，該怎么解決這個問題呢？下面我們就來看看詳細的教程。
DS CATIA Composer R2019 中文安裝特別版(附破解補丁+激活教程) 64位
- 類型：3D制作類
- 大小：956.4MB
- 語言：多國語言
- 時間：2018-07-28
1、如圖所示，catia中先簡單制作一個零件。
2、生成工程制圖，即可發現剖面部分出現黑框，并不是二維圖顯示的剖面線。
3、如果出現這種情況，很多人都束手無策，無法顯示。我們不要著急，只需將鼠標挪動圖中示意處，出現以下界面。
4、因?yàn)槠拭婢€(xiàn)的邊框與零件邊線重合。這種情況下，我們需要按下ALT+鼠標左鍵，出現以下界面，然后選定剖面線邊框。
5、之后可松開ALT鍵，將鼠標挪動至第二欄形狀，右鍵屬性后，即可實現對剖面線的設置。
6、進入設置界面后，將剖面線間距適當調小后，即可正常顯示。

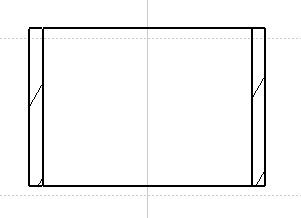

7、修改后剖面線效果圖如下：
以上就是catia工程圖剖面線部分出現黑框的解決辦法，希望大家喜歡，請繼續關注腳本之家。
