迅捷CAD編輯器怎么刪除圖紙中頑固圖層?
我要評論用戶在處理優化CAD圖紙的時候，經常會遇到一些頑固的圖層，它們不容易刪除，要是留著的話會無顧增加圖紙的存儲容量，那么下面就來說一下如何用迅捷CAD編輯器來刪除圖紙中的一些頑固且無用的圖層。有五種方法可以參考。
方法一：

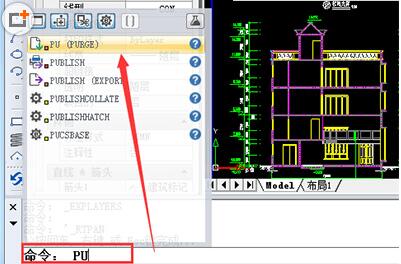

將圖紙導入到軟件中后，直接在軟件下下方命令行中輸入PU命令，讓其自動刪除沒有東西內容的空白層

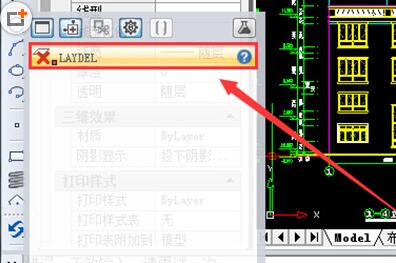

如果一個圖層中確定沒有任何東西，但依然刪不掉，那么在那個圖上畫條線，然后將當前圖層換到其他圖層，輸入命令“laydel”然后選擇要?jiǎng)h除的層上的對象-繼續-刪除成功。（前提：要確保圖層的打開，不凍結）
方法二：
選擇需要留下的圖形，然后選擇“文件”中“導出”選項，這樣的文件就是選中部分的圖形了，如果這些圖形中沒有指定的層，這些層也不會被保存在新的圖塊圖形中。
方法三：

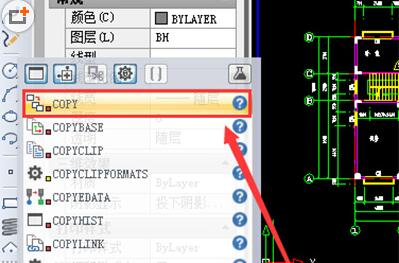

將無用的圖層關閉，全選使用“COPY”命令，粘貼至一新文件中，那些無用的圖層就不會貼過來。如果曾經在這個不要的圖層中定義過塊，又在另一圖層中插入了這個塊，那么這個不要的圖層是不能用這種方法刪除的。
方法四：
依然在命令中使用“laytrans”命令，可將需刪除的圖層影射為0層即可。注意：此方法可以刪除具有實體對象或被其它塊嵌套定義的圖層。
方法五：

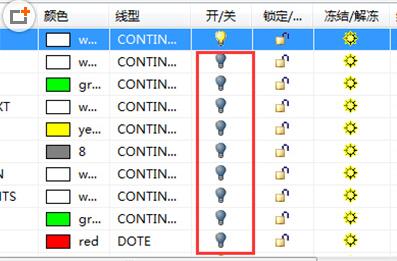

1、打開圖紙后，除保留圖層外直接關閉需要?jiǎng)h除的圖層。

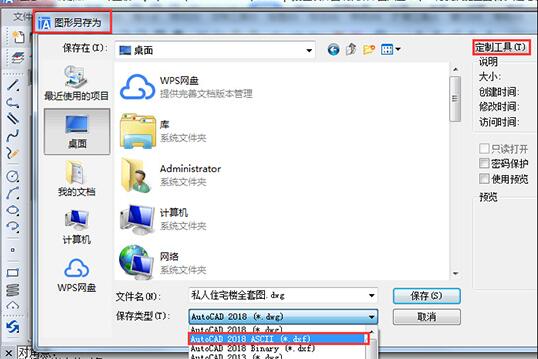

2、點擊“文件”中“另存為”按鈕，在彈窗中確定文件名，選擇文件類型格式為“*.DXF”格式。
3、在彈出的對話窗口中依次選擇“工具”-“選項”-“DXF選項”，再在選擇對象處鉤選，單擊“確定”，接著點“保存”即可。
4、將可見或要用的圖形選上就可以確定保存了，完成后退出當前存在文件，再次打開查看，即可發現頑固圖層已被刪除。
以上五種方法就是迅捷CAD編輯器刪除那些頑固圖層的方法，操作非常的簡單，請小伙伴們根據自己圖紙的實際情況來進行刪除操作哦。
