UG10.0工程圖怎么繪制局部剖視圖?
百度經驗 發布時間：2019-08-28 10:07:48 作者：jjkk2005
我要評論
我要評論UG10.0工程圖怎么繪制局部剖視圖？UG10.0中繪制的工程圖想要繪制局部剖視圖，該怎么繪制呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
UG10.0中想要繪制局部剖視圖，該怎么繪制呢？下面我們就來看看詳細的教程。
1、打開UG，進入制圖模塊，在左視圖上點擊右鍵，選擇“展開”。

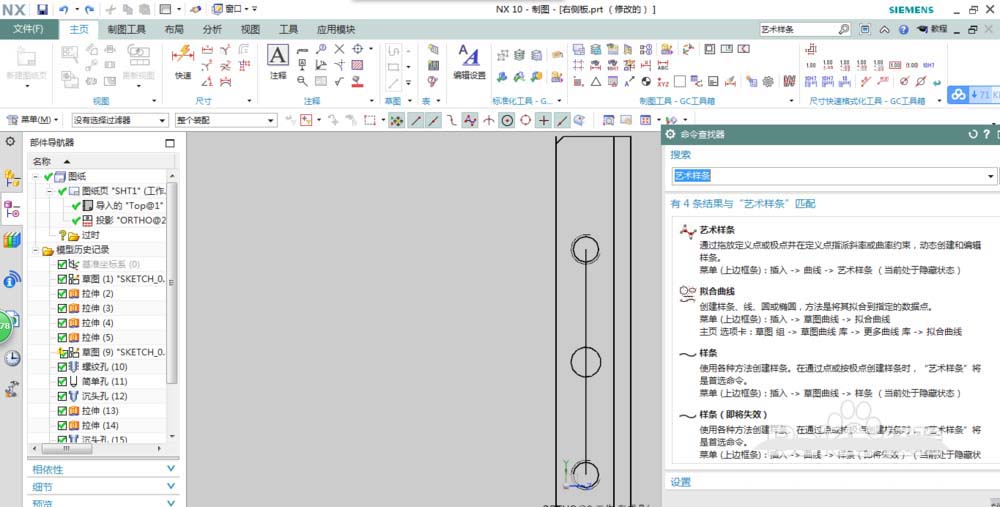

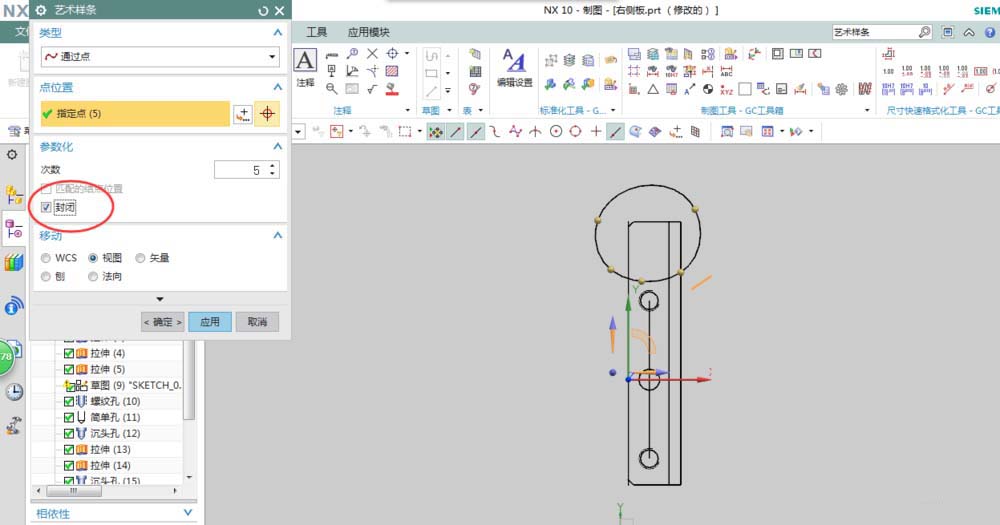

2、從命令查找器查找“藝術樣條”命令并啟動，在彈出的藝術樣條命令對話框中勾選“封閉”選項。繪制樣條曲線并調整大小。

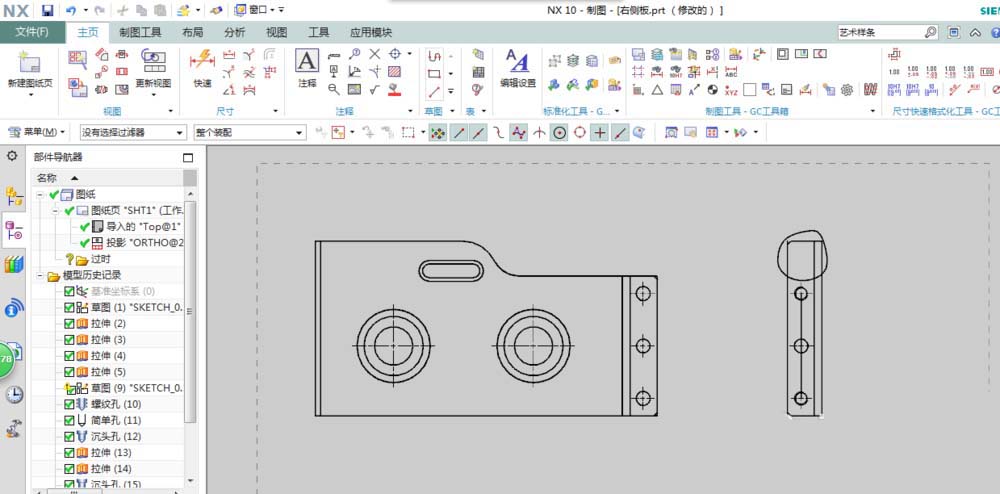

3、右鍵點擊視圖，并點擊“展開”，進入原先視圖。

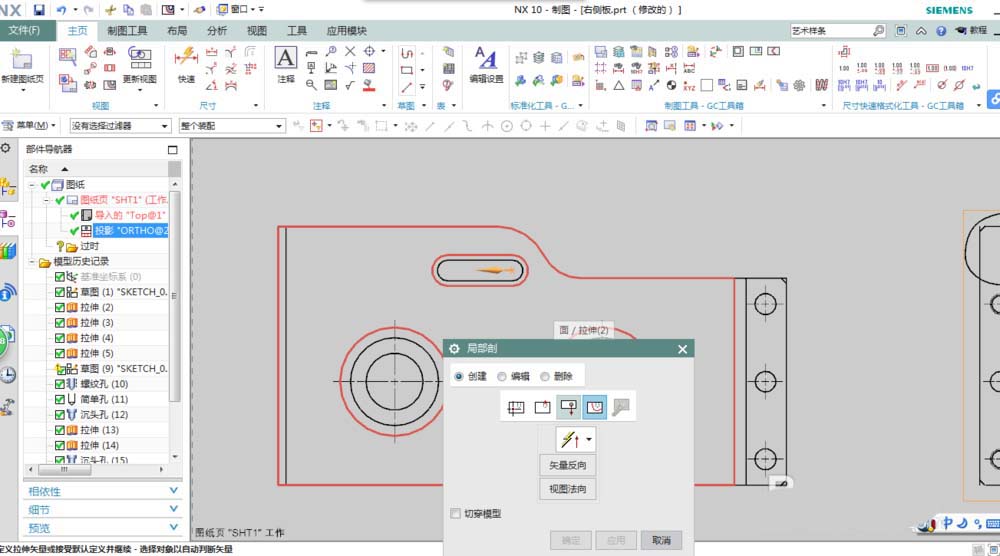

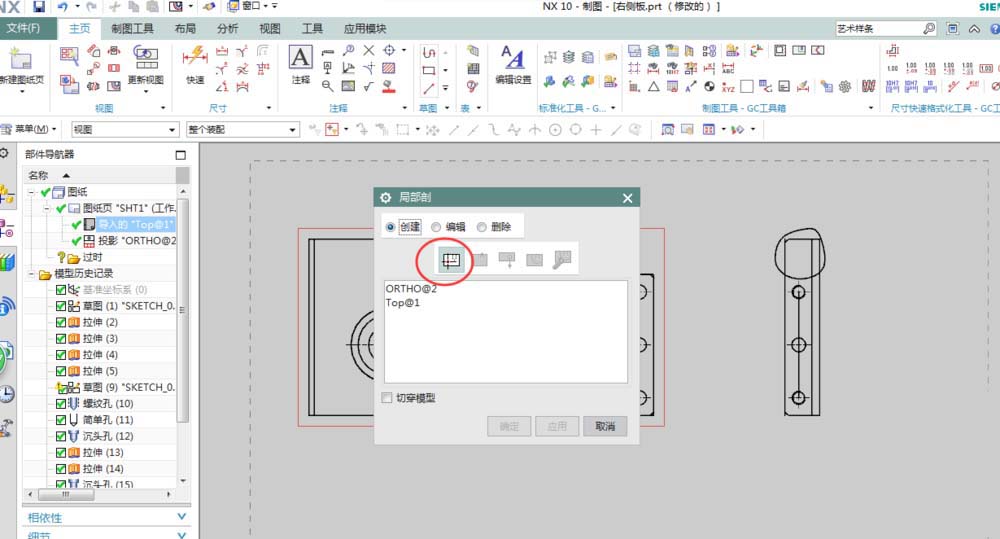

4、從UG工具欄上點擊“局部剖”選項，首先選擇要剖切的視圖。

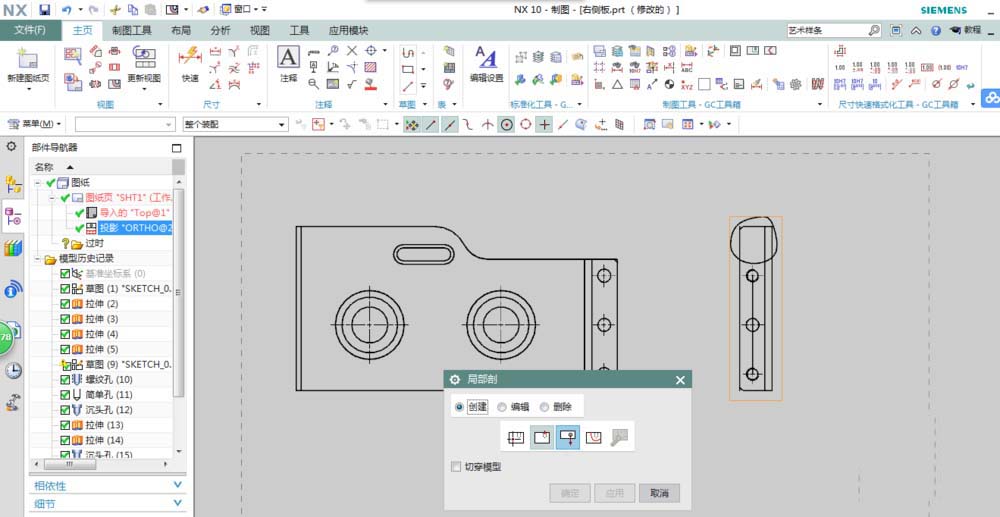

5、在主視圖上要觀察區域內部上選一點并調整方向矢量。

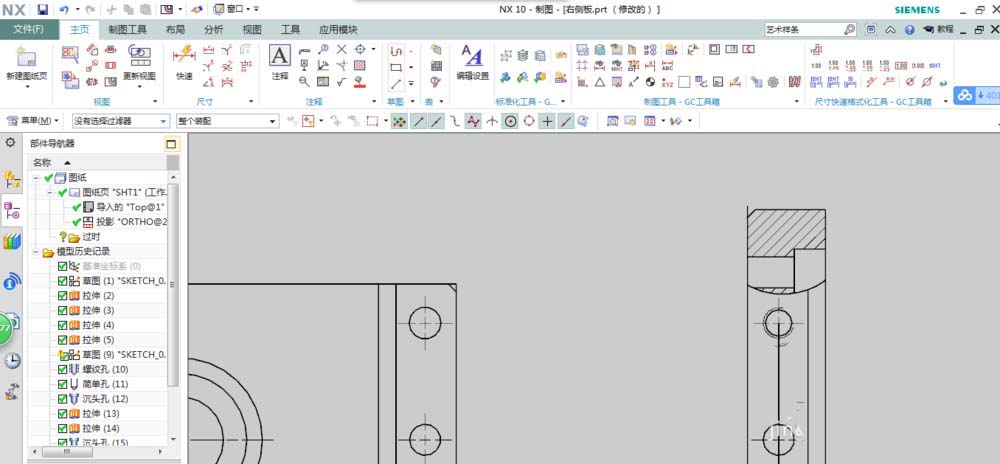

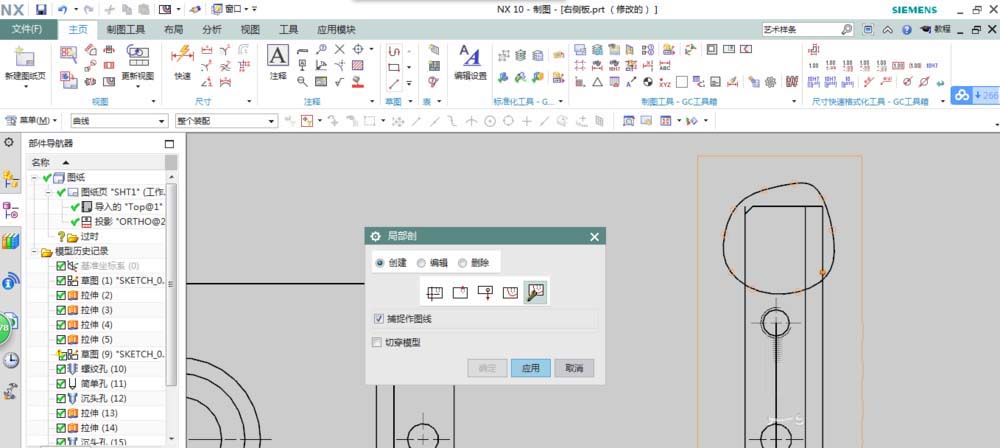

6、選擇上面用藝術樣條命令畫的曲線，點擊確定完成局部剖畫法。
以上就是UG10.0工程圖繪制局部剖視圖的教程，希望大家喜歡，請繼續關注腳本之家。
