CATIA草圖怎么繪制兩條垂直線？
百度經驗 發布時間：2019-11-21 11:54:03 作者：吃飯的小孩
我要評論
我要評論CATIA草圖怎么繪制兩條垂直線？CATIA滬指草圖的時候，需要讓兩條線段垂直，該怎么制作垂直線呢？下面我們就來看看詳細的教程，需要的朋友可以參考下
CATIA設計零件時，經常設計垂直的特征，就需要草圖設計垂直的線條，那么怎么讓兩條線條相互垂直呢？下面我們就來看看CATIA線條垂直效果的制作方法。
CATIA V5-V6R2016 64位 中文特別版(附破解文件+安裝教程)
- 類型：3D制作類
- 大?。?/span>4.18GB
- 語言：簡體中文
- 時間：2017-06-14

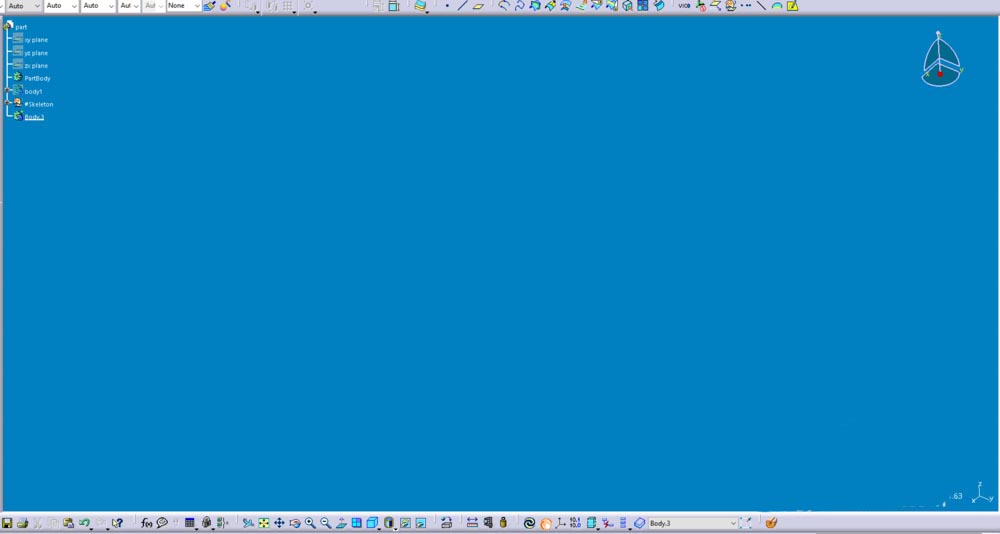

1、打開CATIA軟件

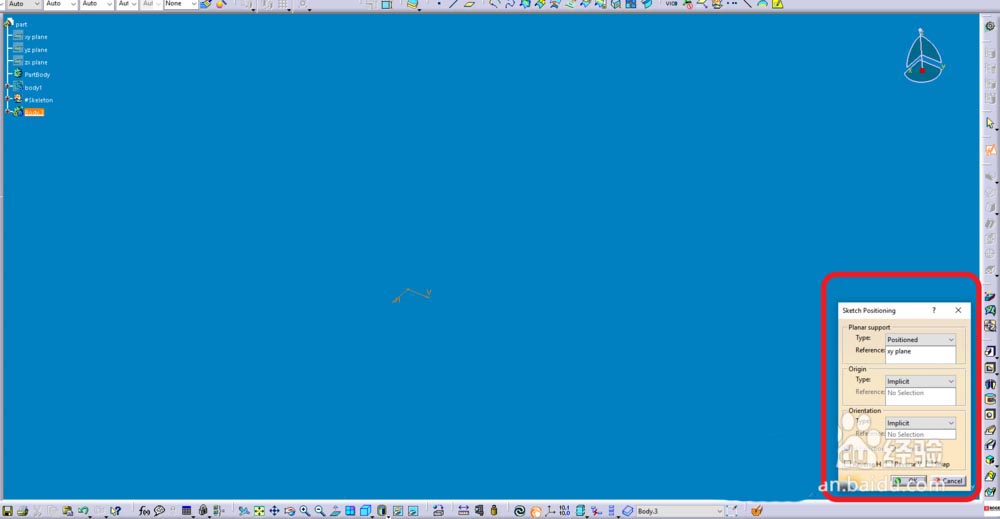

2、進入草圖模塊

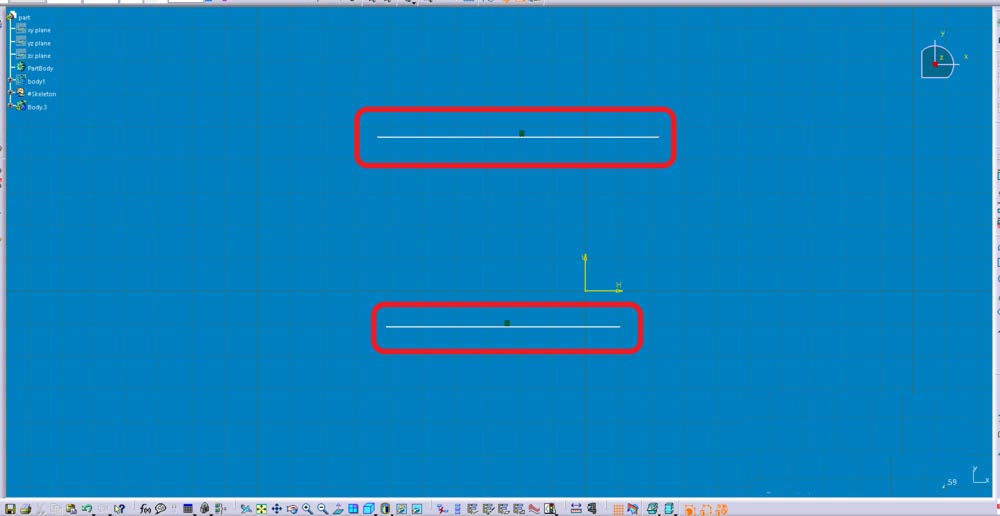

3、繪制兩條直線

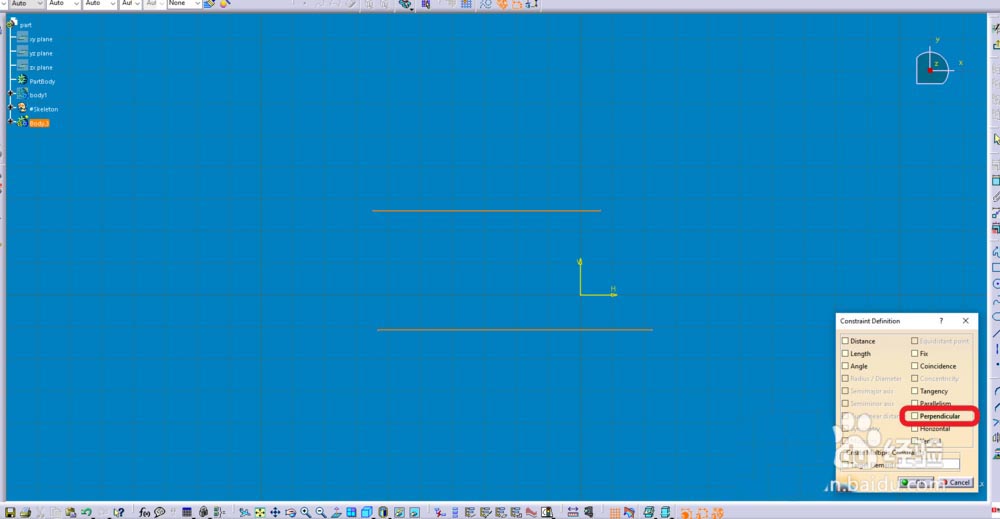

4、按住鍵盤Ctrl鍵，點擊約束命令，出現約束窗口，勾選垂直選項

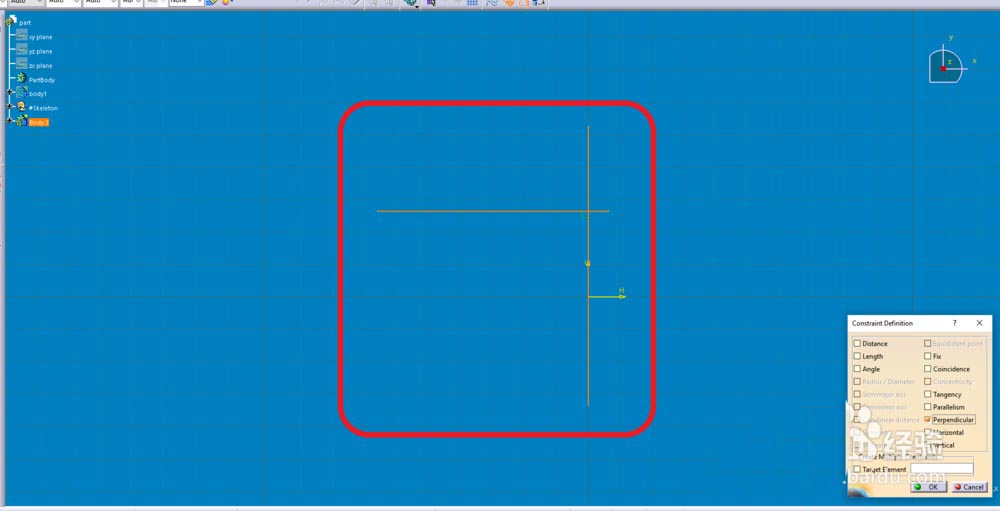

5、兩條線條進入垂直，狀態，出現垂直符號，點擊確定即可
總結：
1.打開CATIA軟件
2.進入草圖模塊
3.繪制兩條直線
4.按住鍵盤Ctrl鍵，點擊約束命令，出現約束窗口，勾選垂直選項
5.兩條線條進入垂直，狀態，出現垂直符號，點擊確定即可
以上就是CATIA草圖繪制兩條垂直線的教程，希望大家喜歡，請繼續關注腳本之家。
