UG10.0怎么快速建模牙簽盒蓋子?
我要評論UG10.0中想要建模牙簽盒，該怎么建模牙簽盒呢？下面我們就來看看ug建模牙簽盒的教程。
1、如下圖所示，打開UG10.0軟件，新建一個空白的模型文件，然后另存為“牙簽盒”。
2、如下圖所示，執行【菜單——插入——設計特征——圓柱體】，軸默認，設置尺寸：直徑30，高度50，點擊確定。
3、如下圖所示，點擊工具欄中的抽殼圖標，點擊圓柱體的底面，設置厚度1，點擊確定。
4、如下圖所示，執行【菜單——插入——設計特征——圓柱體】，矢量默認，點擊反向，設置尺寸：直徑40，高度1，布爾求和。
5、如下圖所示，點擊工具欄中的拉伸圖標，點擊圓柱體的上表面。
6、如下圖所示，進入草圖，激活偏置曲線命令，向內偏置1，激活直線命令，畫一條豎直線段，添加幾何約束，豎直線段與縱軸重合，激活快速修剪命令，將線段和圓一起修剪，最后剩下個半圓，點擊完成，退出草圖。
7、如下圖所示，看著預覽效果，布爾求差，點擊確定。
8、如下圖所示，點擊工具欄中的邊倒圓命令，點擊實體需要邊倒圓的邊線，對話框中設置半徑為0.5，點擊確定。
9、如下圖所示，點擊工具欄中的旋轉圖標，點擊基準坐標系中的XZ平面。

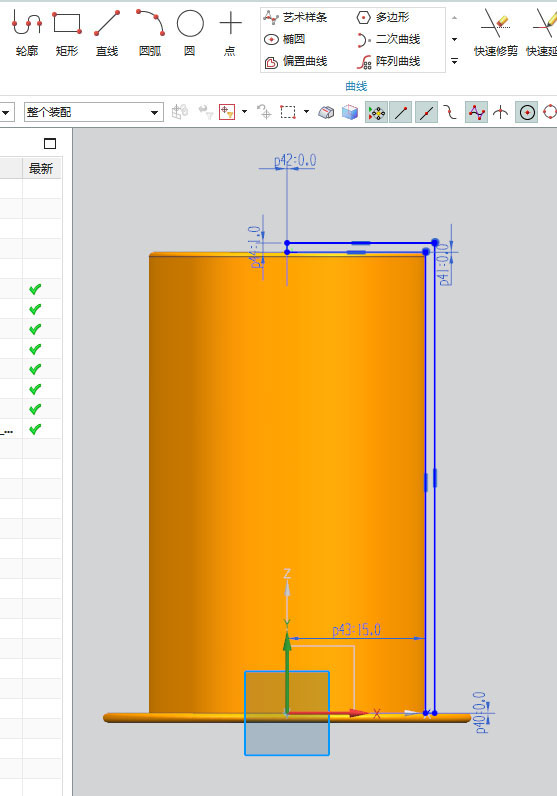

10、如下圖所示，進入草圖，激活輪廓命令，畫一個空心的L，激活快速尺寸命令，標注尺寸1、0、0、15、1、0，點擊完成，退出草圖。

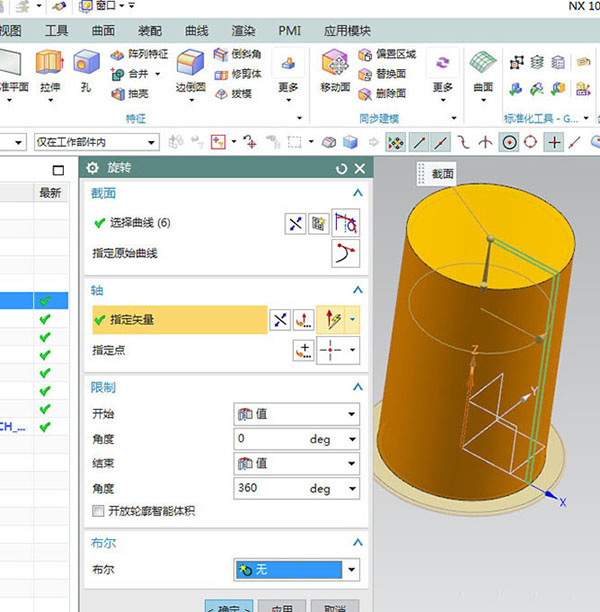

11、如下圖所示，回到旋轉對話框，指定Z軸為旋轉軸，點擊確定。

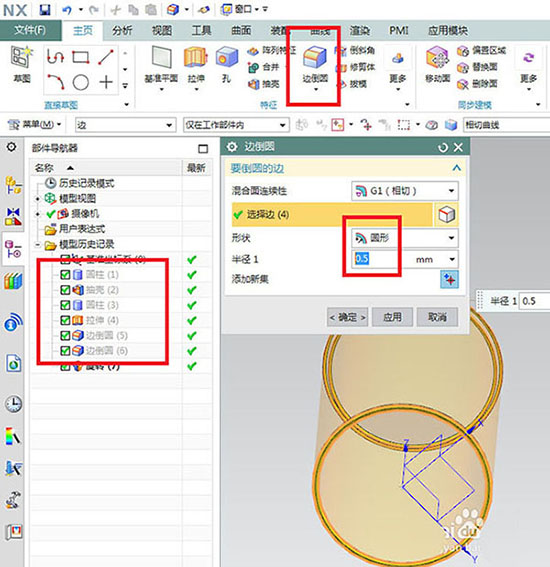

12、如下圖所示，先將旋轉之前的所有特征全部隱藏好，點擊工具欄中的邊倒圓命令，將旋轉特征全部邊倒圓，半徑0.5，點擊確定。

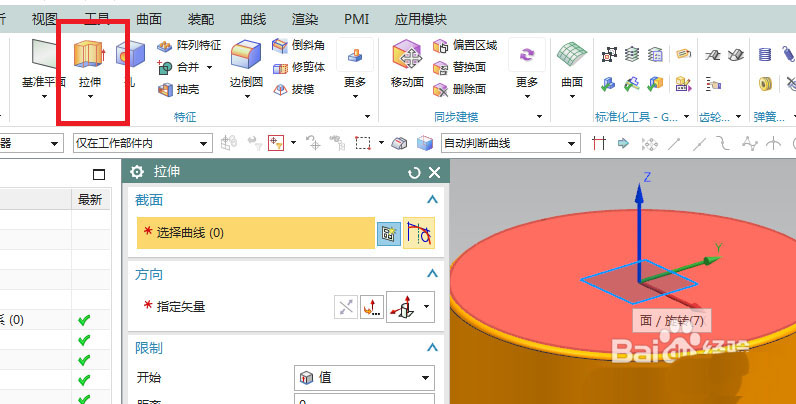

13、如下圖所示，點擊工具欄中的拉伸圖標，點擊實體上表面。

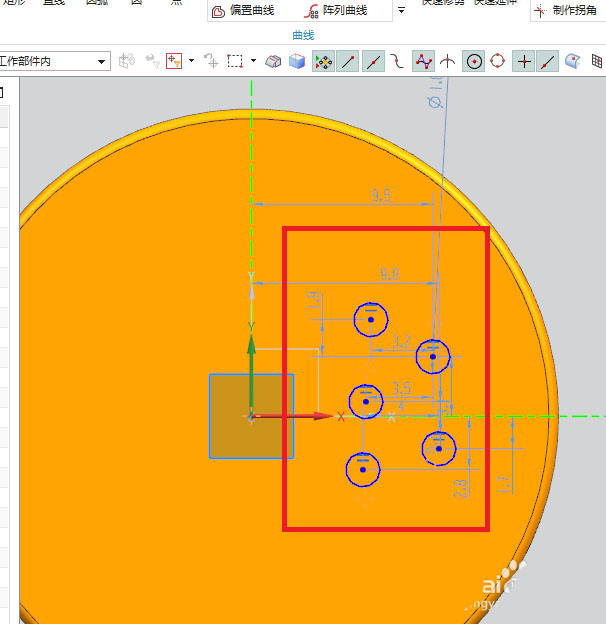

14、如下圖所示，進入草圖，激活圓命令，隨手畫五個圓，添加幾何約束，五個圓等徑，點擊完成，退出草圖。

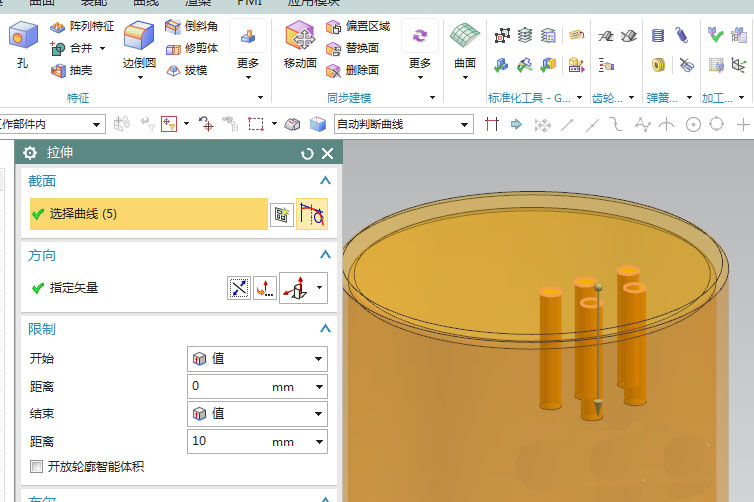

15、如下圖所示，回到拉伸對話框，布爾求差，點擊確定。
16、如下圖所示，在部件導航器中將所以隱藏的特征全部顯示出來，再將基準坐標系隱藏好，然后將顯示改成著色。

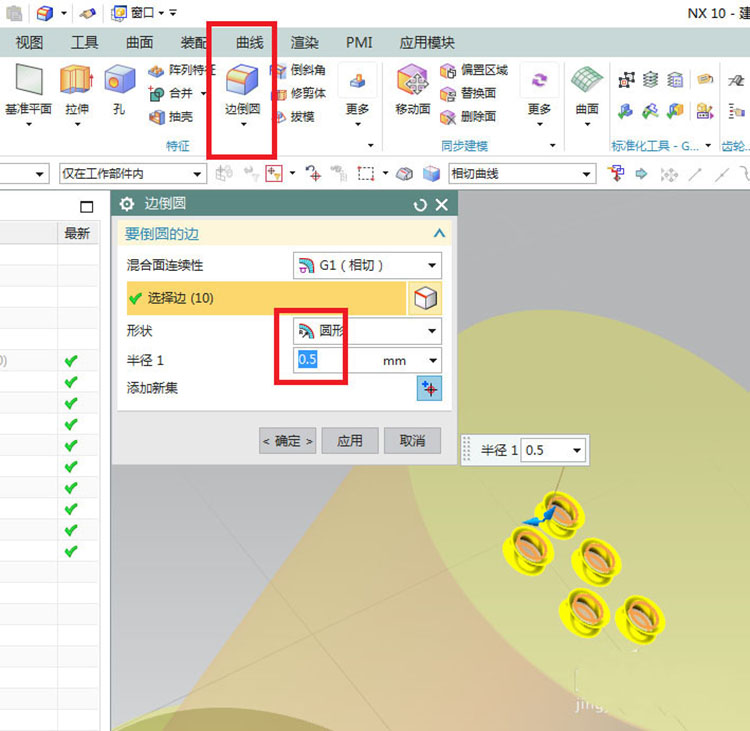

17、如下圖所示，點擊工具欄中的邊倒圓命令，點擊實體中的五個圓孔、十條圓形邊線，對話框設置半徑為0.5，點擊確定。

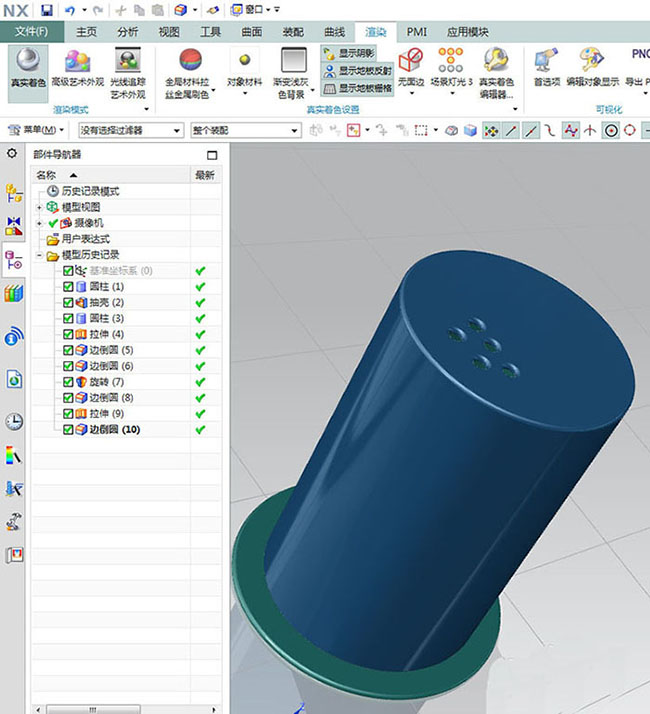

18、如下圖所示，執行【渲染——真實著色】，然后分別指定對象材料，兩種效果顏色，至此，這種牙簽盒建模完成了。
以上就是UG10.0建模牙簽盒的教程，希望大家喜歡，請繼續關注腳本之家。
