我要評論solidworks怎么制作塊？solidworks中想要制作一個實體塊，該怎么制作呢？下面我們就來看看solidworks實體塊制作方法，需要的朋友可以參考下
相信很多朋友們也遇到過這種類似的問題，那么對于solidworks中怎么制作塊？這是基礎知識，下面我們就來看看sw實體塊的制作方法。
SolidWorks 2017 SP3.0 64位 Premium 多語中文特別版(附破解文件)
- 類型：3D制作類
- 大?。?/span>12.2GB
- 語言：多國語言
- 時間：2017-05-02

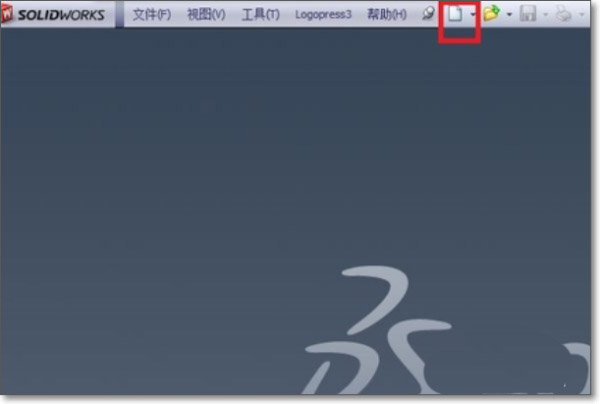

1、打開SolidWorks軟件，并單擊“新建”按鈕。

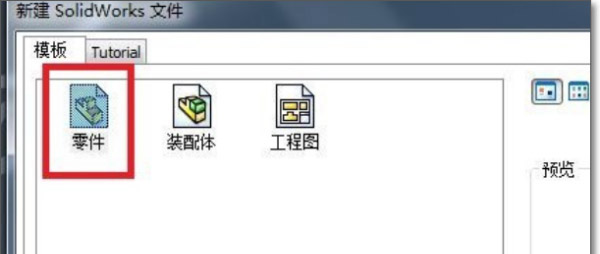

2、在“新建SolidWorks文件”對話框中，選擇“零件”并單擊“確定”按鈕。

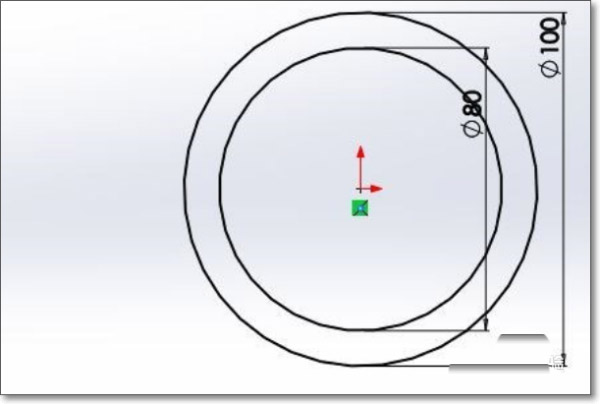

3、創建草圖并標注尺寸。

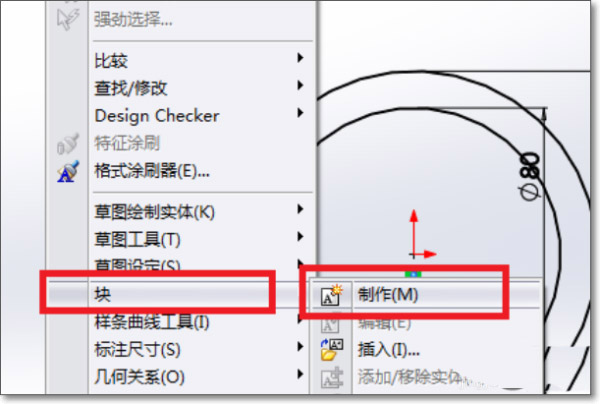

4、單擊“工具”菜單下的“塊”，在“塊”子菜單欄中，單擊“制作”按鈕。
注意：此過程不要退出草圖

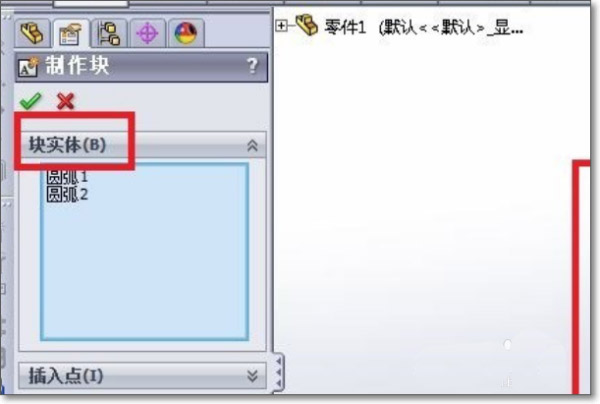

5、在“塊實體”中，選中要制作快的草圖。
6、單擊“插入點”并拖動藍色坐標系到合適位置，作為插入時的基準點，完成后單擊對號按鈕，并退出草圖。

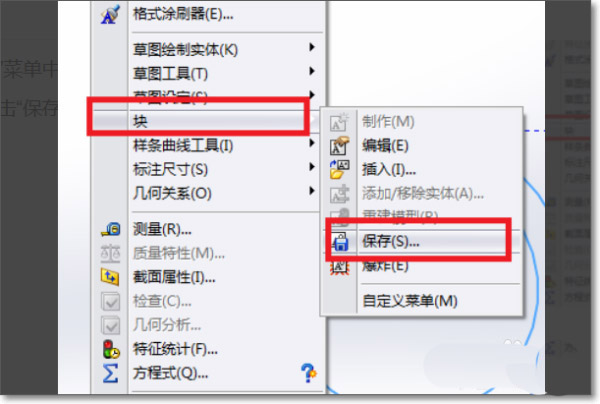

7、選中剛才建好的塊，單擊“工具”菜單中的“塊”，在“塊”子菜單欄中，單擊“保存”按鈕，保存到合適位置即可。
8、完成效果圖。
以上就是solidworks實體塊制作方法，希望大家喜歡，請繼續關注腳本之家。
