SolidWorks怎么建模箭頭? sw畫三維立體箭頭的技巧

百度經驗   發布時間：2020-07-30 09:31:16   作者：sw我心永恒   我要評論
SolidWorks怎么建模箭頭？SolidWorks中想要建模三維立體的箭頭，該怎么建模呢？下面我們就來看看sw畫三維立體箭頭的技巧，需要的朋友可以參考下

SolidWorks是一個常用的繪制三維圖紙的軟件，這期我們用到里面的拉伸功能來快速繪制一個三維箭頭，下面我們就來看看詳細的教程。

1、在桌面上打開SolidWorks2016繪圖軟件。

2、點文件，找到新建，出現一個如圖所示的窗口，選擇零件，然后點確定。

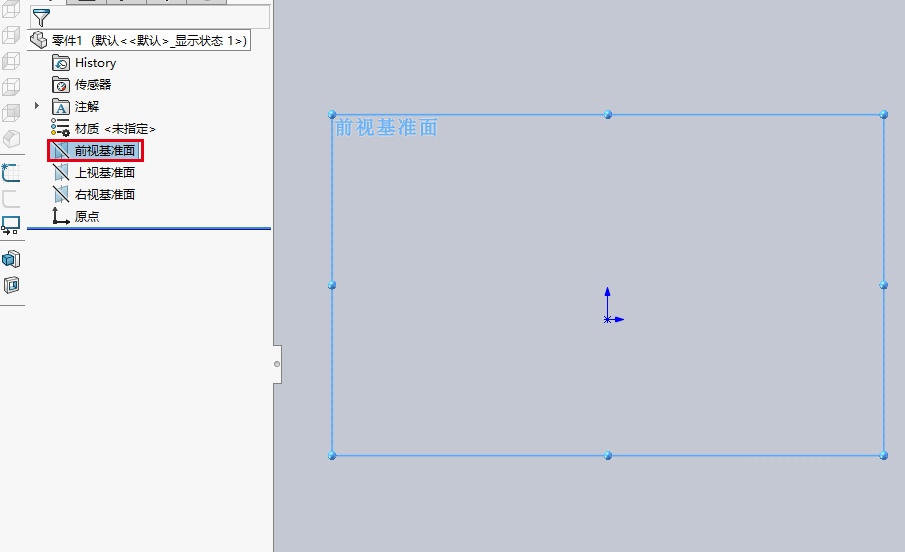

3、進入到一個新的零件界面，這時候選擇前視基準面為繪圖平面。

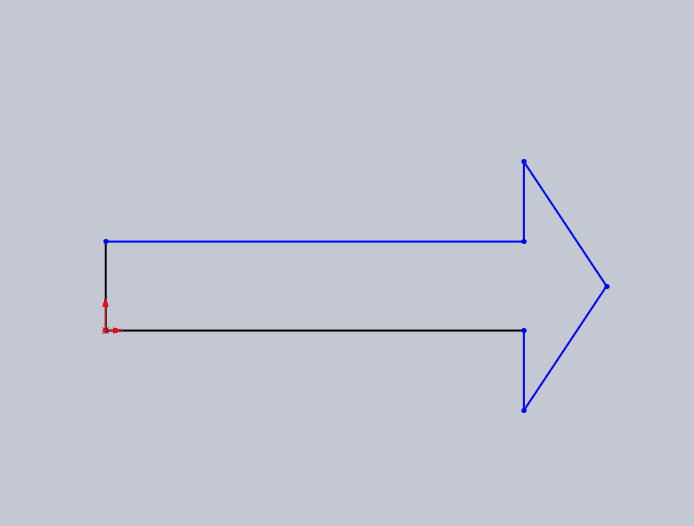

4、用草圖命令里面的直線，繪制出一個如圖所示的箭頭草圖。

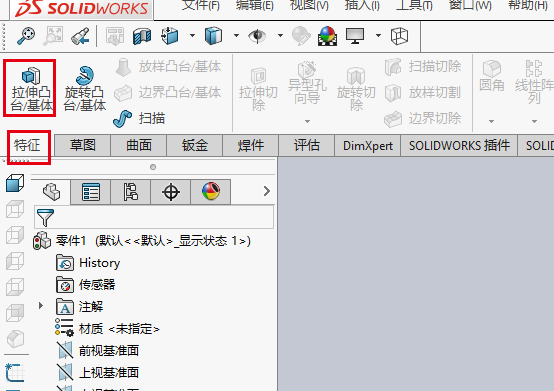

5、在菜單欄里面找到特征里面的拉伸凸臺/基體命令。

6、點拉伸凸臺/基體命令，出現一個如圖所示的凸臺——拉伸窗口，設置好拉伸的深度參數。

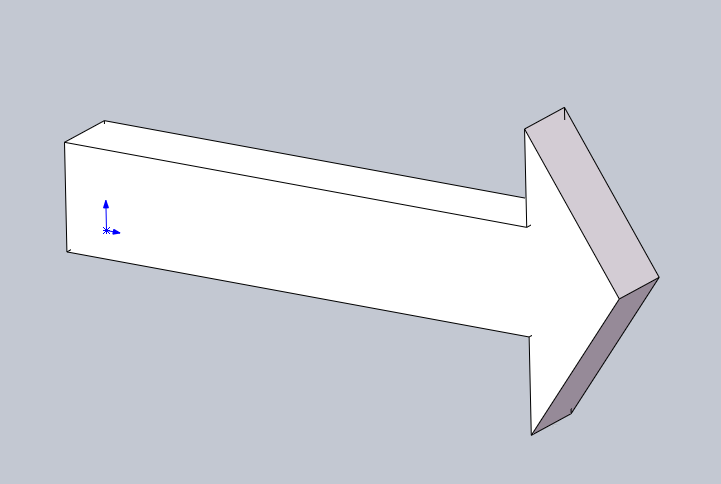

7、點確定，這樣一個三維箭頭就繪制好了，最終的效果如圖所示。

以上就是SolidWorks快速繪制一個三維箭頭的技巧，希望大家喜歡，請繼續關注腳本之家。
