creo零件怎么測量面積? creo測量面積的技巧
我要評論creo軟件中，切換到分析選項卡下，我們就可以使用測量工具來測量面積，不同的幾何選擇，會顯示不同的測量結果。該怎么測量面積嗯？下面我們就來看看creo測量零件面積的技巧。

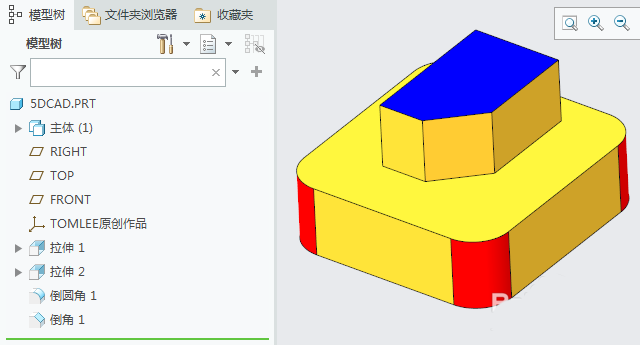

1、啟動creo軟件，在creo軟件界面中點擊打開文件圖標，打開需要測量的creo三維模型。

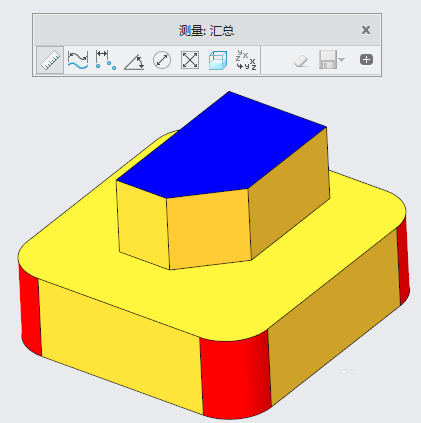

2、creo軟件界面中切換到分析選項卡，點擊測量圖標，啟動測量匯總工具。

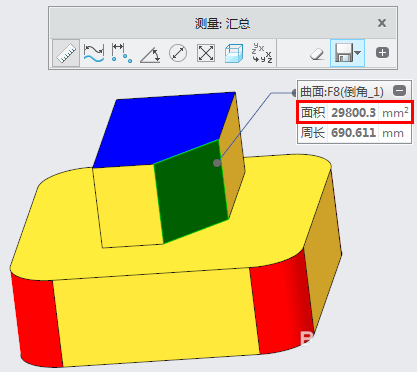

3、鼠標左鍵選擇一個面，馬上會顯示一個帶引線的測量信息顯示面板，可以用鼠標左鍵選中拖動到模型顯示區的任意位置。因為是默認匯總的測量類型，所以除了面積信息，還有周長信息顯示。

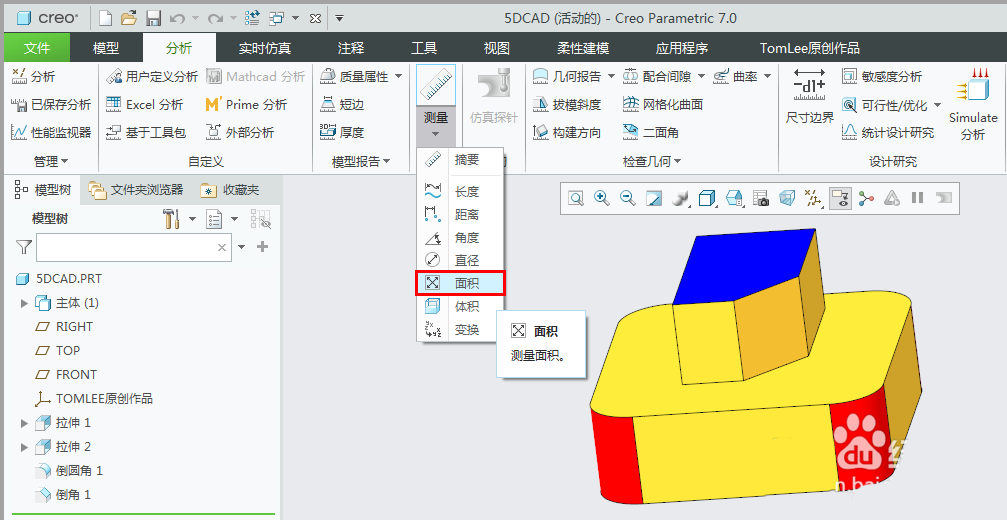

4、單擊鼠標中鍵，可以退出當前測量指令。我們再來介紹一個不同的操作方式，這次點擊測量圖標下的箭頭，在展開的菜單中點擊“面積”，這樣我們不是進入測量匯總，而是直接選擇了面積測量。

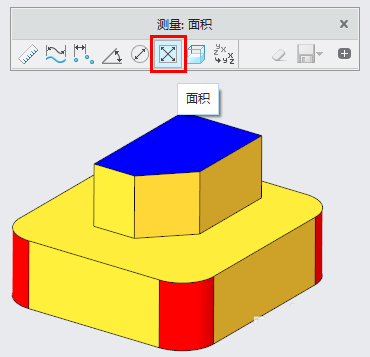

5、其實如果你先選擇了測量匯總，也可以在工具條上點擊面積來切換。

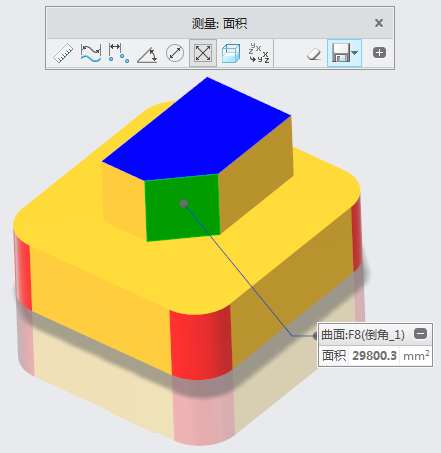

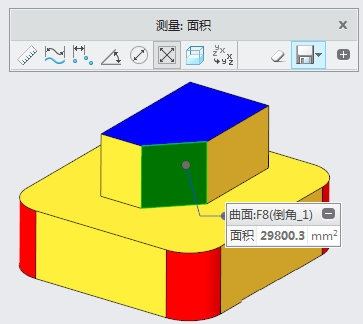

6、再次選擇上一步驟的曲面來進行測量，這次顯示的信息就只有面積，不會有周長信息。

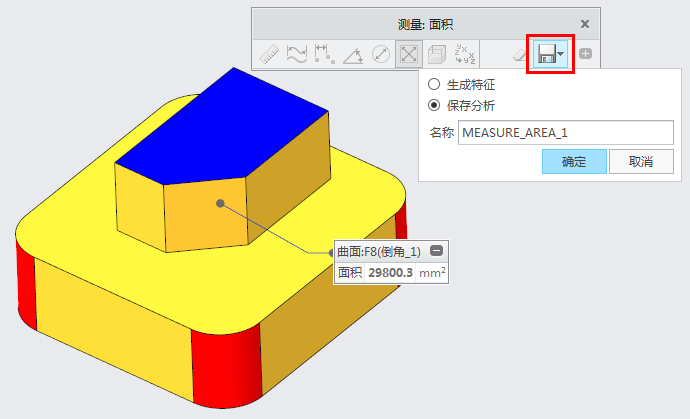

7、完成測量后，如果有需要，我們還可以在測量對話框中，點擊保存圖標來保存分析或者生成特征。
8、如果選擇保存分析，以后在“已保存分析”中查看分析結果。

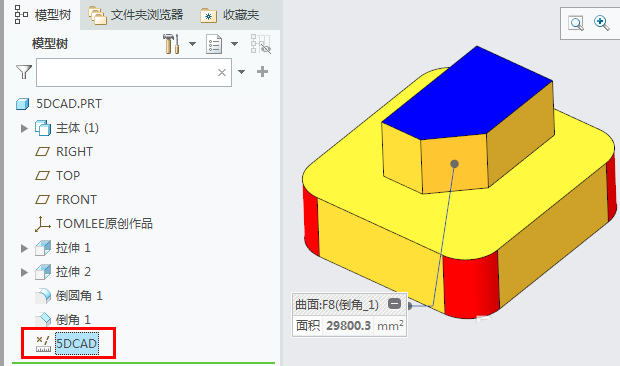

9、如果選擇生成特征，就會將分析測量創建一個特征保存在模型樹上。
注意事項
無需特別選擇面積的測量，匯總測量一樣可以測量面積。
測量面積完成后，可以選擇保存分析或者創建分析測量特征。
以上就是creo測量面積的技巧，希望大家喜歡，請繼續關注腳本之家。
