proe平行混合怎么創建薄曲面修剪? proe平行混合的用法
我要評論proe零件設計中，創建平行混合特征也是一個常用的方法，首先畫兩個以上平行截面的草繪，每個截面草繪幾何段數對應，起點位置對形狀的影響也要注意，定義好截面之間的高度之后，端點連線多個截面創建混合特征。今天我們就來看看使用proe中的平行混合創建薄曲面修剪的技巧，詳細請看下文介紹。

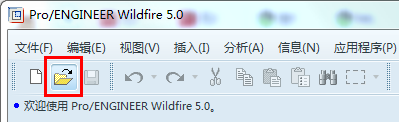

1、啟動proe軟件，在proe界面點擊打開文件圖標，打開一個現有proe三維模型。

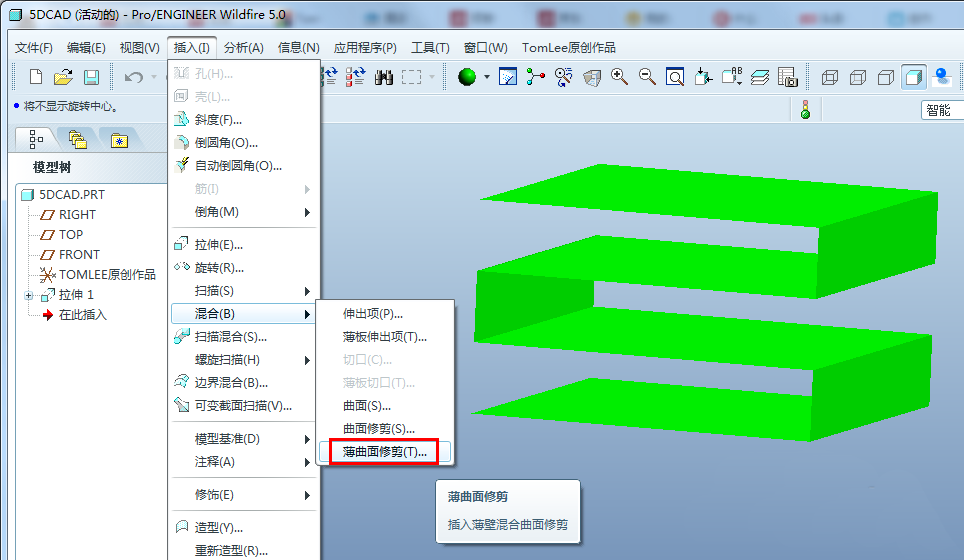

2、在proe界面的“插入”菜單，啟動混合特征創建。指令位置：插入——混合——薄曲面修剪...。

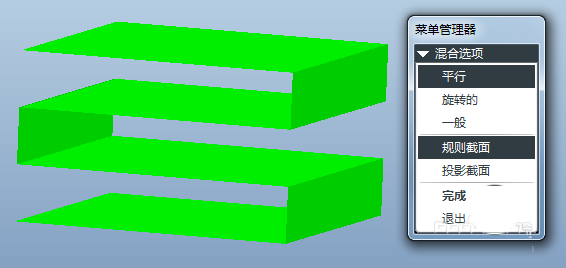

3、在彈出的菜單中，接受默認的：平行、規則截面和草繪截面，點擊完成。

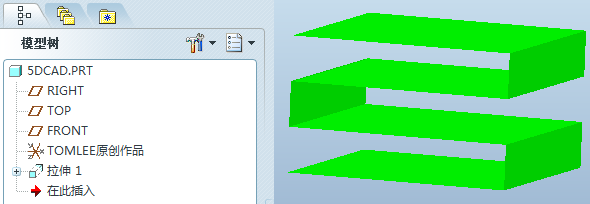

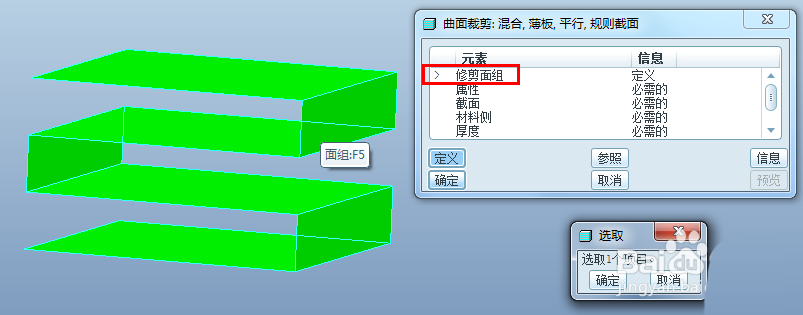

4、接下來需要選擇將被修剪的面組，如圖我們選擇模型上準備好的面組。

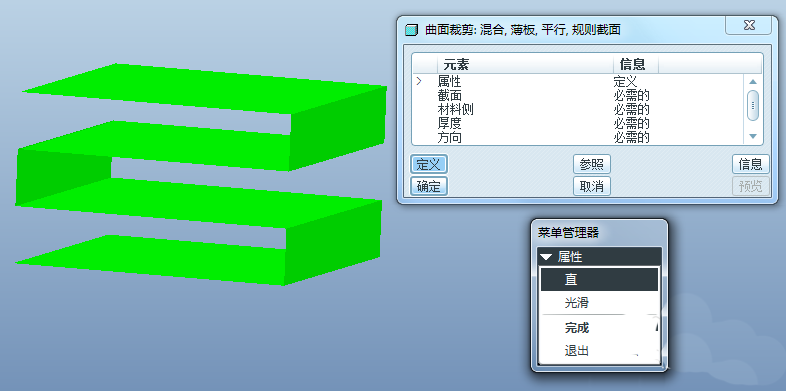

5、完成修剪面組選擇后，會彈出對話框和菜單，接受默認“直”的屬性設置，點擊完成。

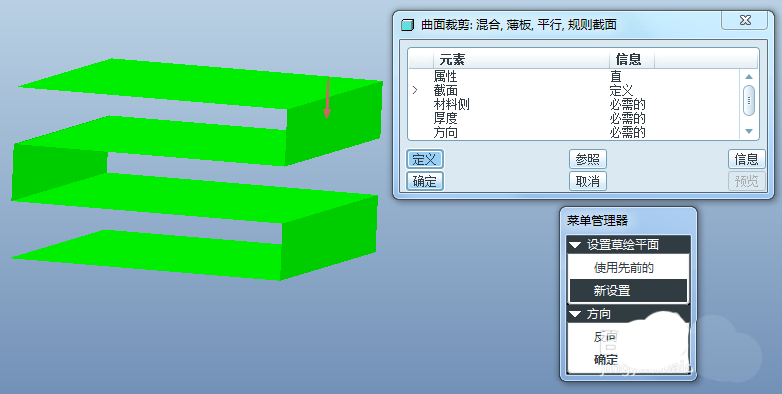

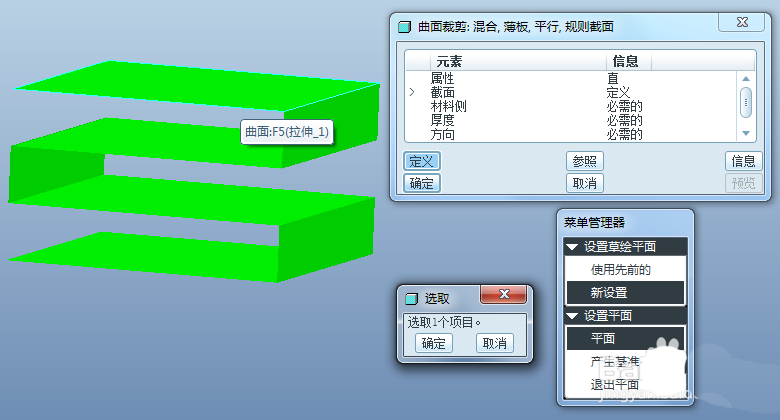

6、選擇面組上表面來作為草繪平面，接受默認的箭頭方向，點擊確定，接下來的菜單中點擊“缺省”進入草繪。

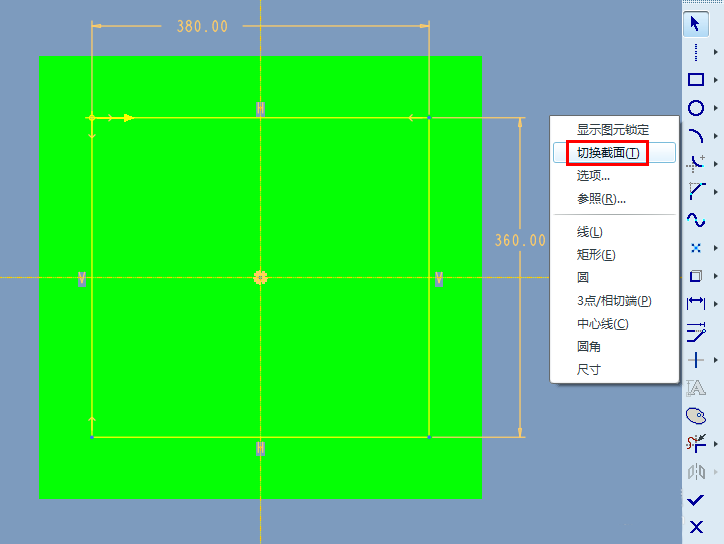

7、完成第一個草繪截面后，鼠標移動到空白位置，按住右鍵彈出快捷菜單，選擇“切換截面”選項。

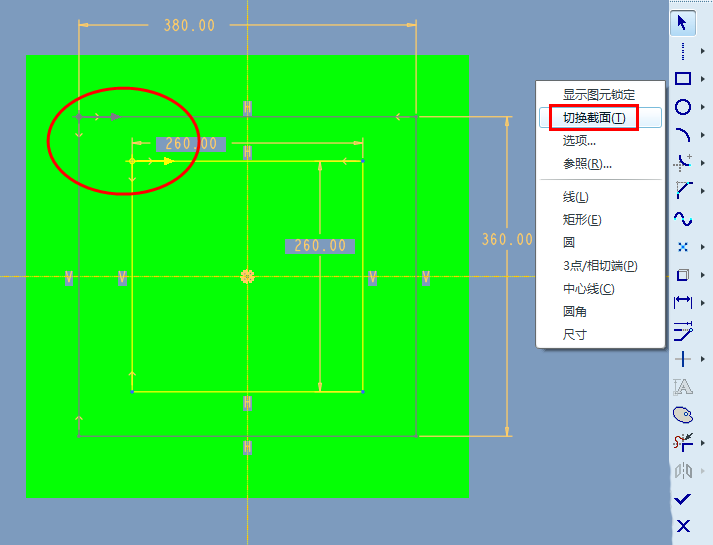

8、再次繪制第二個草繪截面，這時候第一次的草繪截面會變成灰色不可用，注意黃色的箭頭，這就是起點位置，不同截面間對應才會連線光順不扭曲。鼠標移動到空白位置，按住右鍵彈出快捷菜單，選擇“切換截面”選項，繼續第三個草繪截面的創建。

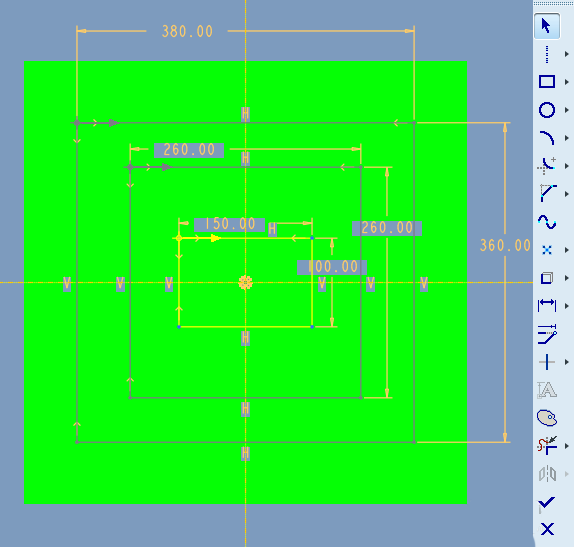

9、第三個草繪截面中，前兩個草繪截面就會變?yōu)榛疑豢捎?，完成第三個草繪后，本例我們就不繼續切換截面再創建更多的草繪截面了。

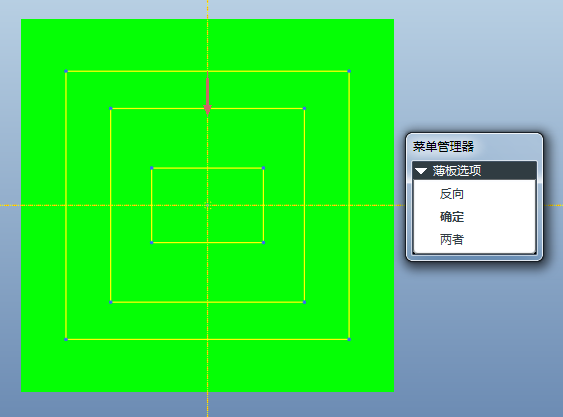

10、完成草繪后，接下來定義薄板的加厚方向，如圖所示紅色箭頭，可以在菜單中選擇反向或者兩側。

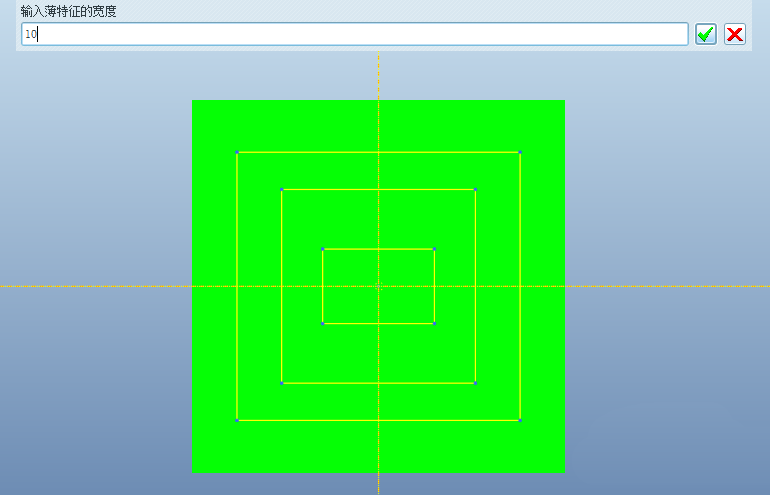

11、完成方向定義后，接下來會彈出輸入欄，輸入加厚尺寸。

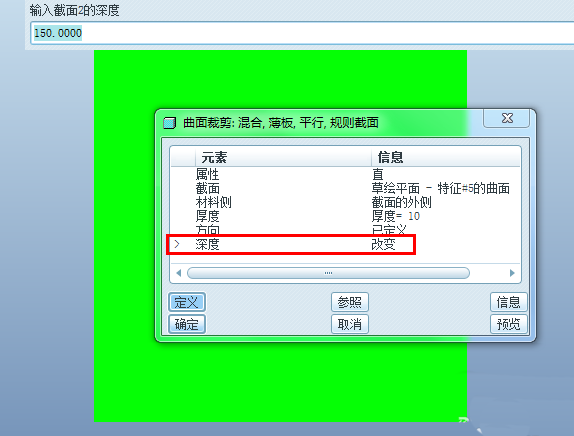

12、接下來定義深度，在彈出的輸入欄，輸入截面1和截面2之間的距離，繼續輸入截面2和截面3之間的距離，回車確認。

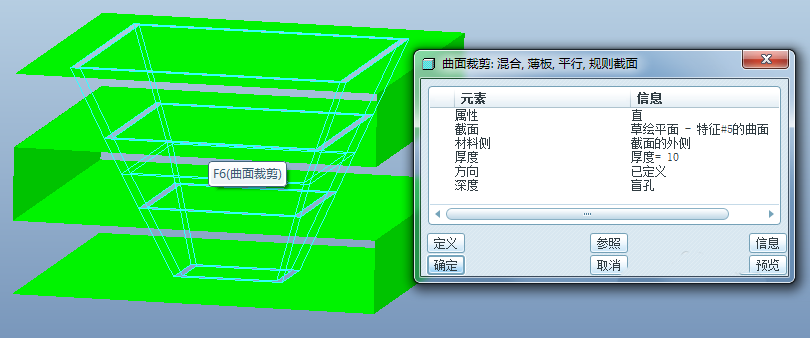

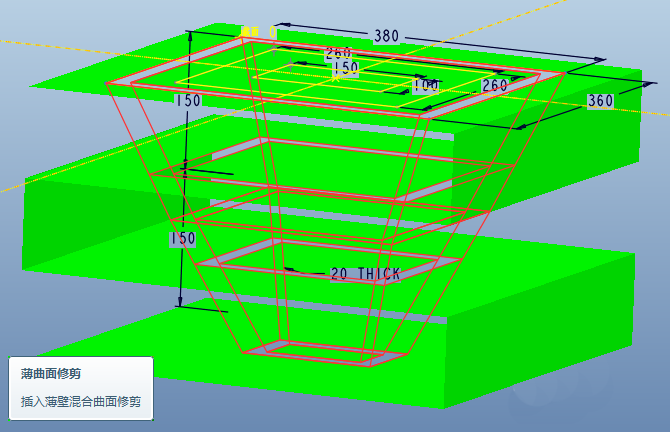

13、在對話框點擊預覽按鈕，就可以看到三個草繪截面的平行混合效果。
以上就是proe平行混合創建薄曲面修剪的實例教程，希望大家喜歡，請繼續關注腳本之家。
