creo工程圖導出CAD比例不對怎么辦？creo中的圖紙導出cad文件的時候，發現文件的比例不對，該怎么辦呢？下面我們就來看看creo導出cad尺寸不對的解決方法

Creo是整合了PTC公司的三個軟件Pro/Engineer的參數化技術、CoCreate的直接建模技術和ProductView的三維可視化技術的新型CAD設計軟件包，是PTC公司閃電計劃所推出的第一個產品。

日常設計工作中我們經常會使用Croe和AutoCAD進行產品3D和2D的設計轉換，然而我們經常遇到的問題就是，使用Croe工程圖導出的2D產品圖，使用CAD打開的時候總是出現3D和2D比例不對的問題，如果，不解決這個問題的話，會造成比較嚴重的后果，針對這個問題，今天我來分享一下在設計的時候，如何設置Croe軟件參數來保證產品3D與2D比例一致。

creo工程圖導出CAD比例不對怎么解決？出現這個問題的原因很多，我們從多個方便分析解決。

方法一：

creo工程圖轉cad必須在config中添加

PTC Creo 9.0.10.0 + HelpCenter 中文無限制免費授權版(附安裝教程) Win64

類型：3D制作類
大?。?/span>7.79GB
語言：簡體中文
時間：2025-02-23

查看詳情

dxf_out_drawing_scale yes

dxf_out_scale_views yes

方法二：

在修改之前，我們先新建一個模型導出工程圖測試下修改前的狀態，可以看到，本來100mm的尺寸導出后變?yōu)?.937

找到安裝目錄：D:\Program Files\PTC\Creo 4.0\M030\Common Files\text里的prodetail.dtl文件，用記事本打開

找到drawing_units INCH，將INCH替換為mm，保存替換后的文件

重新打開軟件，打開剛測試的模型，重新導出工程圖測試，可以看到比例沒有問題了

這樣就徹底解決了比例不對的問題

方法三：

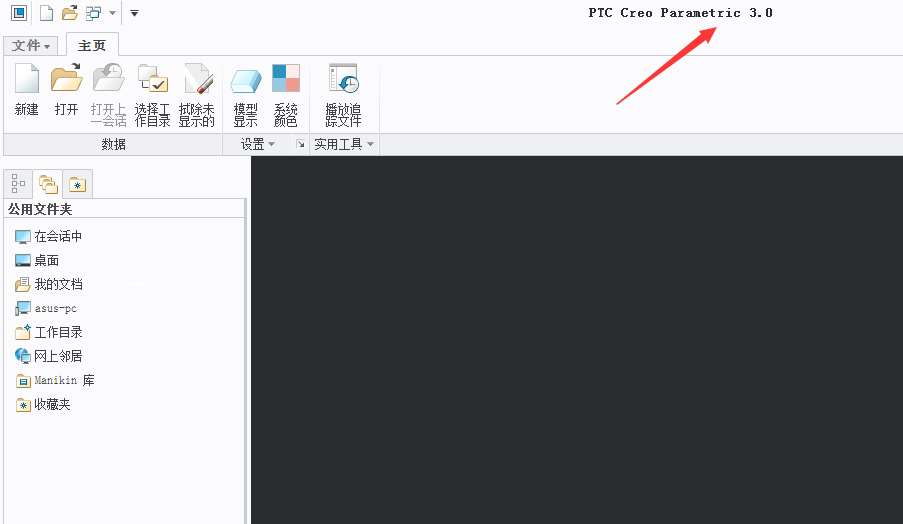

首先，我們需要打開Croe安裝軟件，準備繪制我們需要的產品、零件。

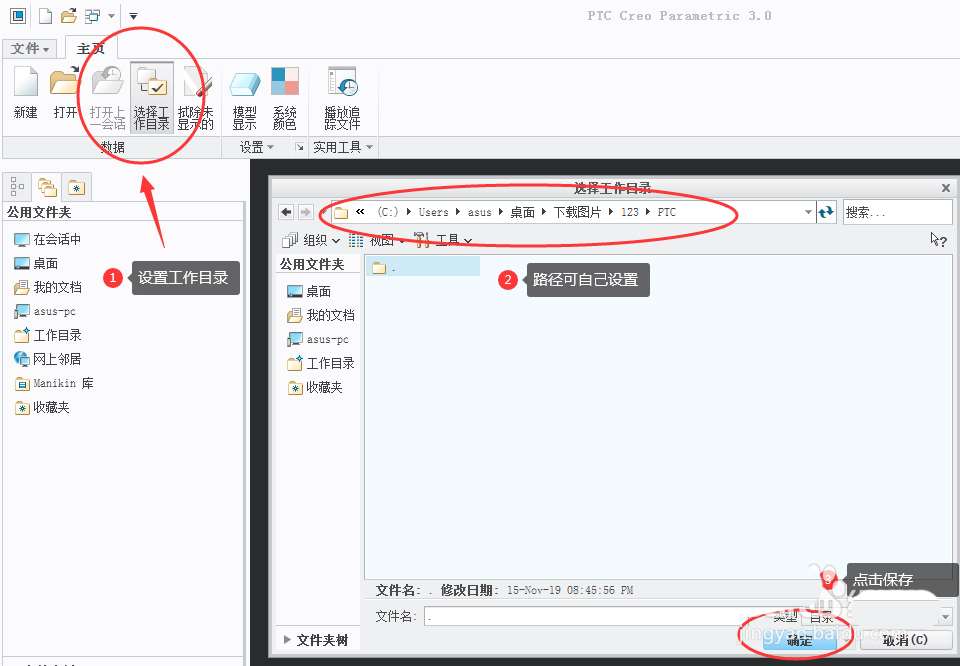

我們先設置一個產品的工作目錄，方便設計過程中的圖檔管理（具體保存路徑，可基于個人喜好而定）。

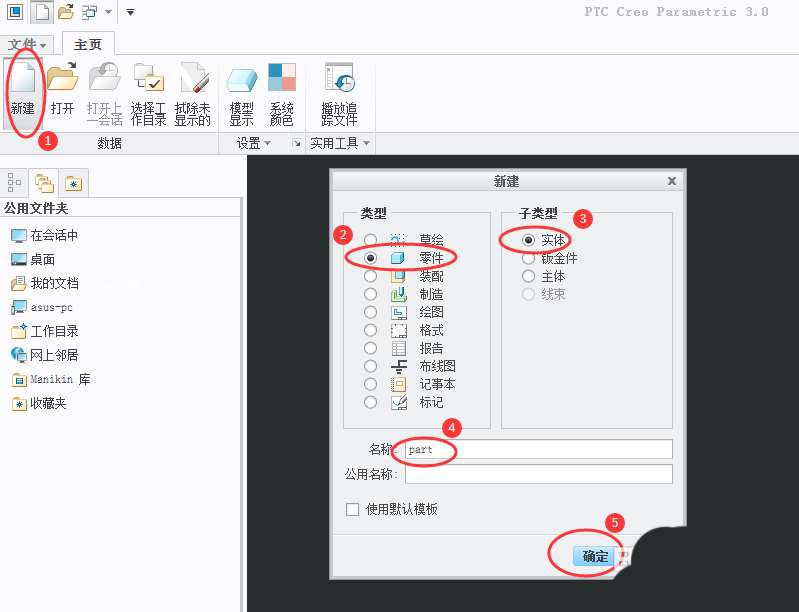

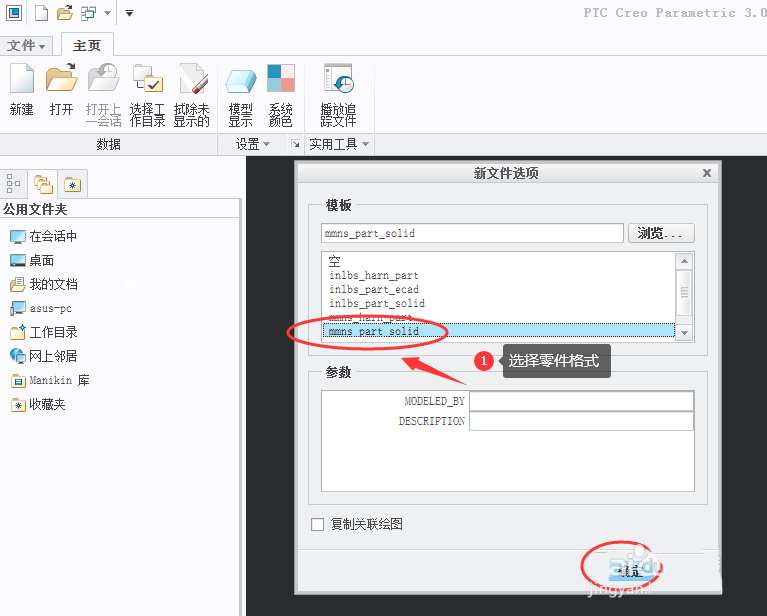

我們新建一個零件設計的文檔類型，并設置零件的名稱，再選擇公制尺寸“mmns--prt”的設計模型。

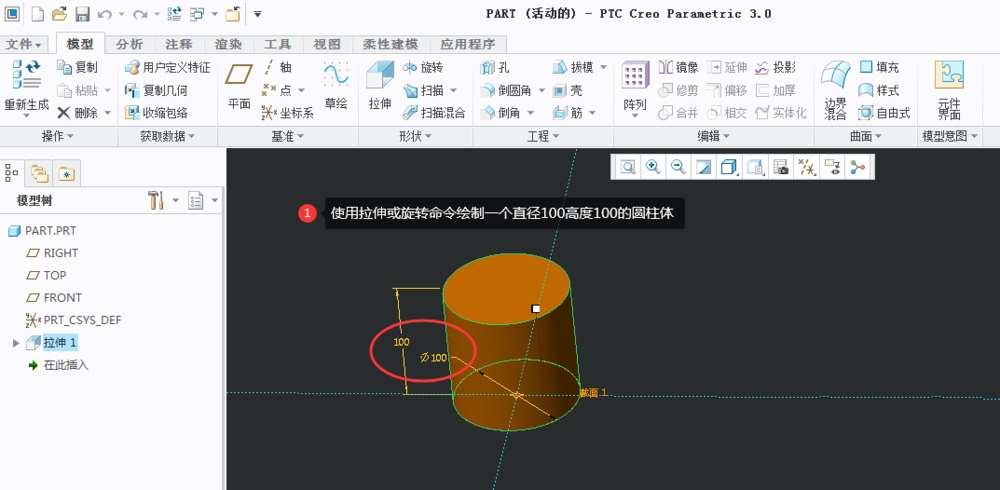

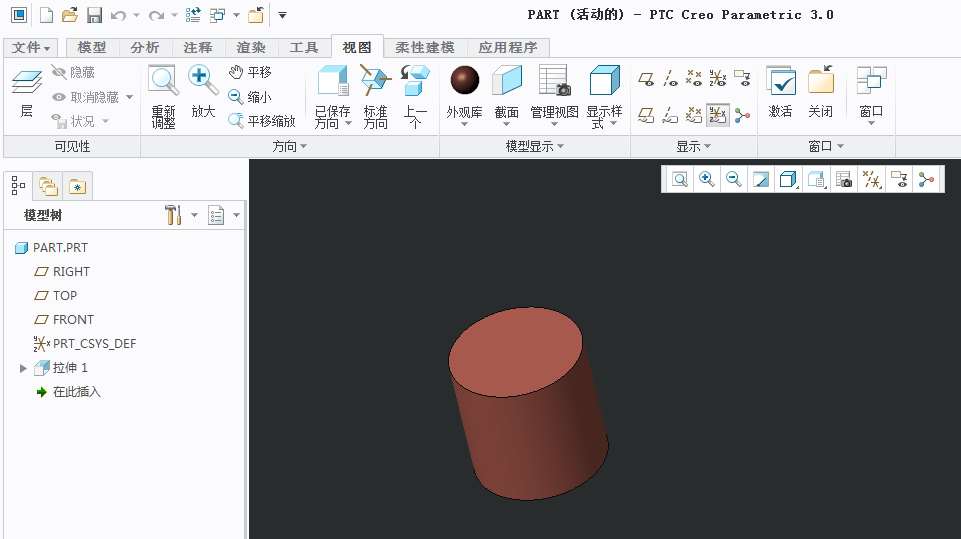

進入設計視窗后我們可以使用“拉伸或旋轉”的命令繪制一個圓柱體的3D造型，為下一步的講解做準備（今天我們以一個直徑100mm高度100mm的圓柱體為例作為講解題材）。

保存剛剛設計的圓柱體，此時，我們就完成了圓柱體零件3D的造型設計，下一步可以進行零件2D工程圖的轉檔。

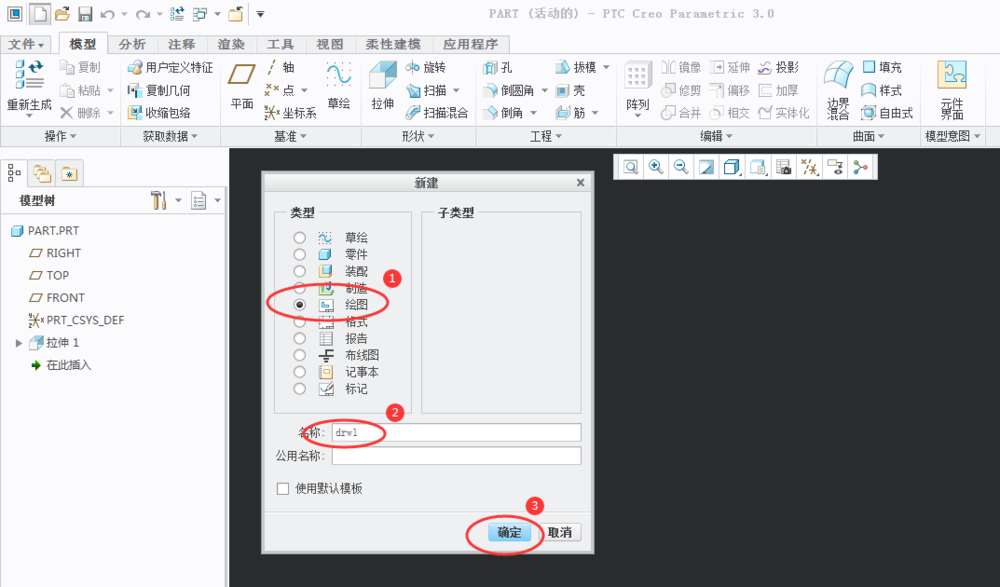

用同樣的方式，新建選擇“繪圖”的設計類型，重新定義零件名稱后，點擊確定。

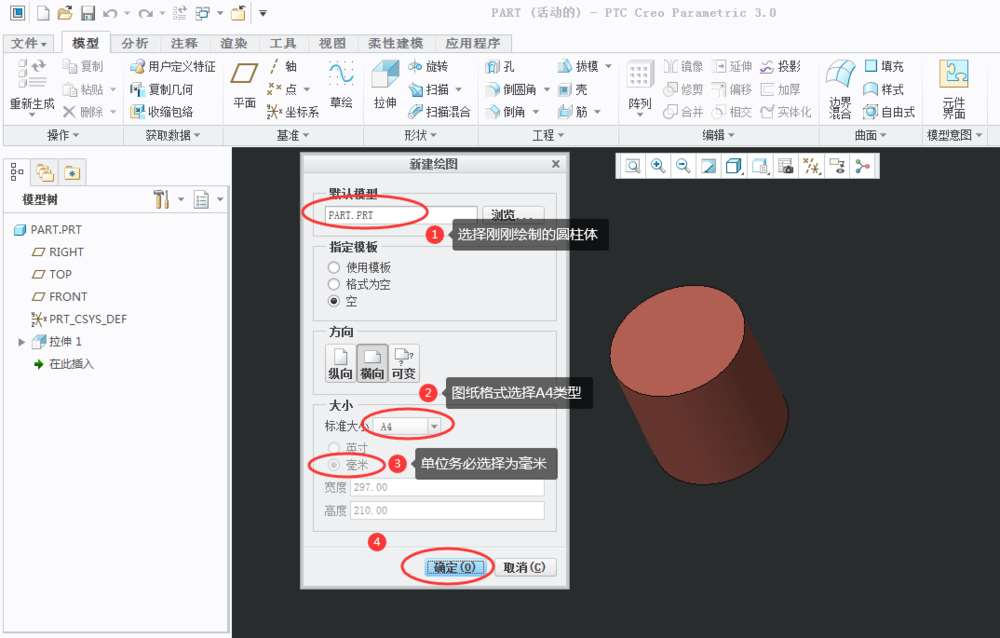

選擇剛剛繪制的圓柱體零件模型，下一步選擇一個我們需要的工程圖模板（A3和A4都可以，依個人喜好來定），再選擇工程圖所使用的繪圖單位“毫米mm”（這一步的單位選擇很重要），點擊確定。

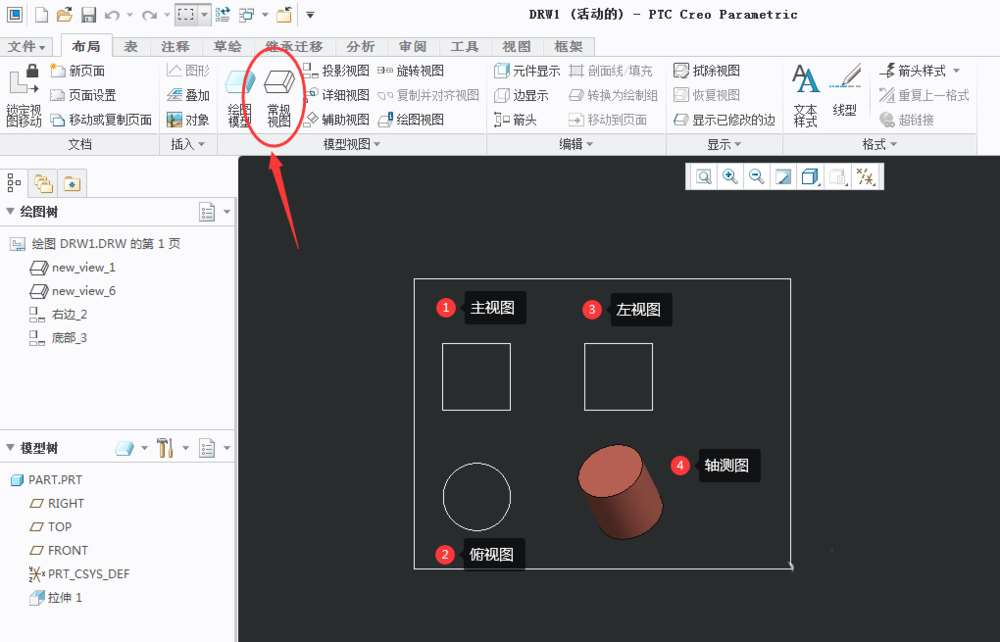

點擊“常規視圖”命令來進行零件2D工程圖的設計，選擇繪圖視角后，再選擇一個合適的零件放置區域來定義零件的位置及視圖顯示效果(這里我使用的是第一視角的設計理念，來進行零件的工程圖繪制），最后再進行零件的投影視圖的繪制，如有必要，再選擇放置零件軸測圖以便識別和加工參考（效果圖如下圖所示）。

下一步進行圖紙?jiān)O(shè)計比例的確認，以保證3D設計尺寸與2D轉檔的工程圖尺寸保持一致（這一點的參數設置很重要，請務必設置正確）。

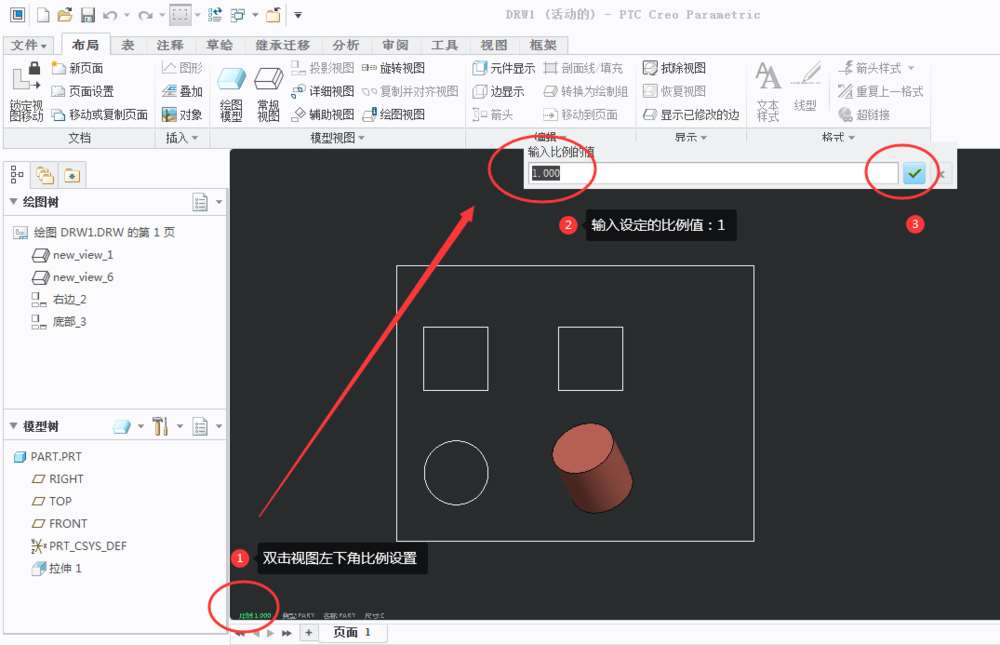

雙擊工程圖視窗左下角的“比例”文字，再?gòu)棾龅膶?duì)話框內輸入轉換的比例：1，點擊確定即可，此時的比例就設定完成。

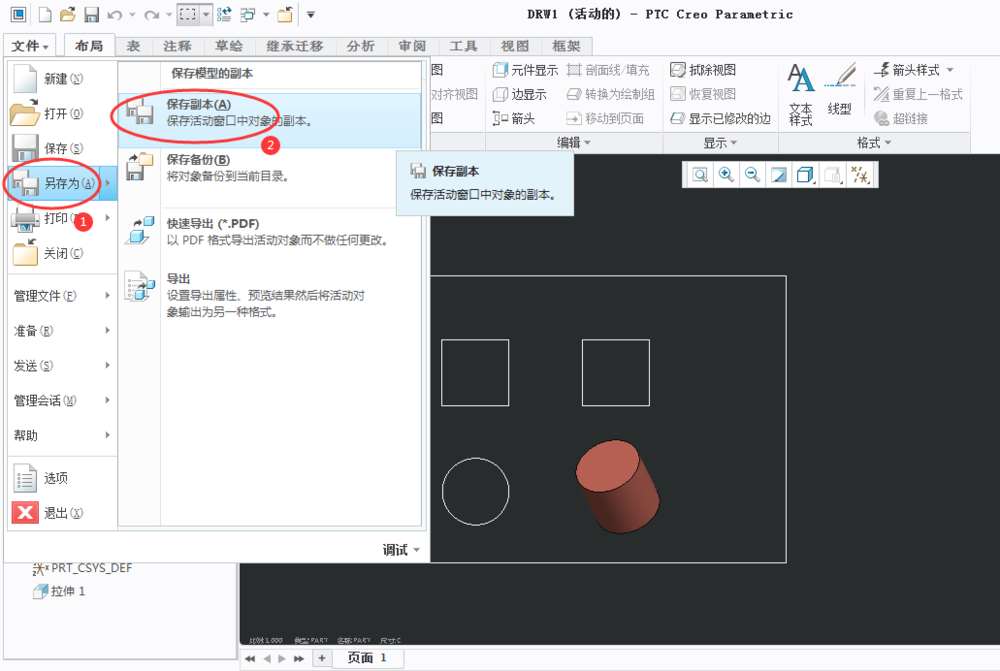

點擊：文件 --> 另存為 --> 保存副本。

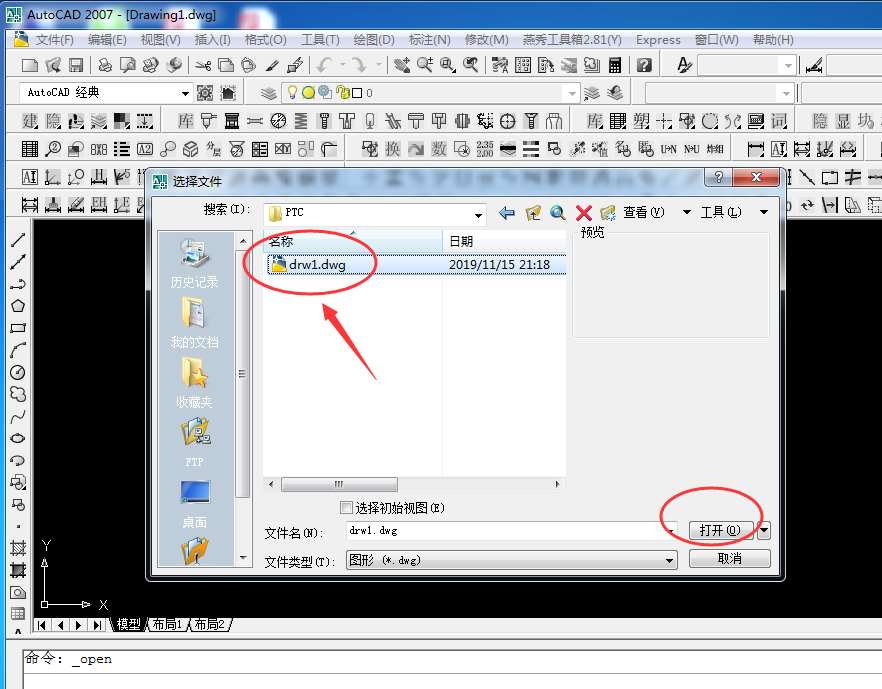

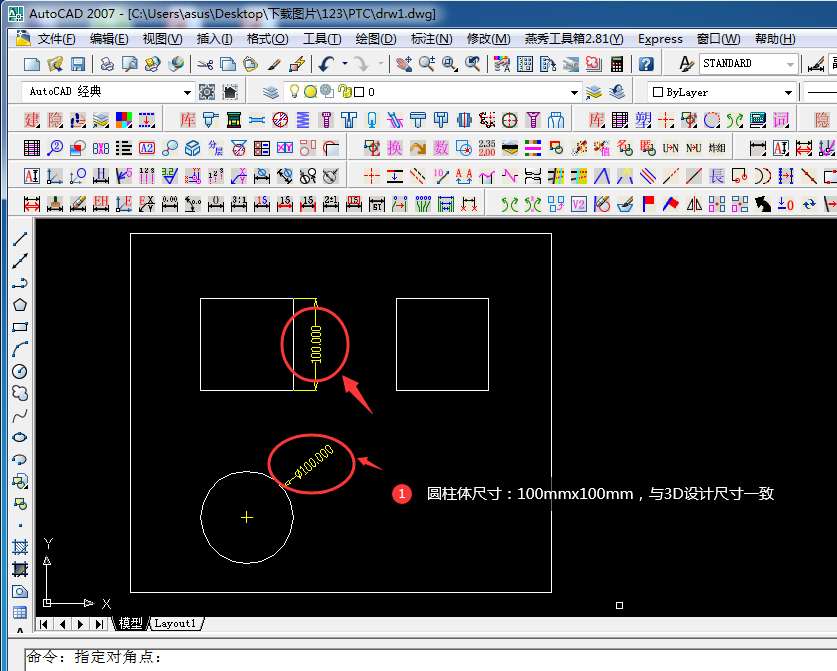

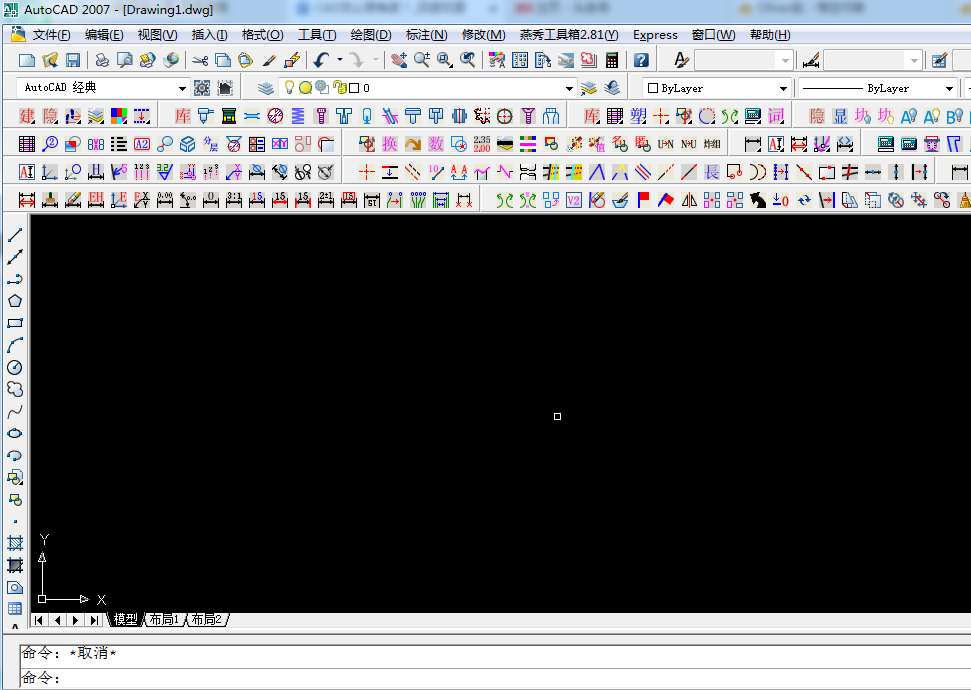

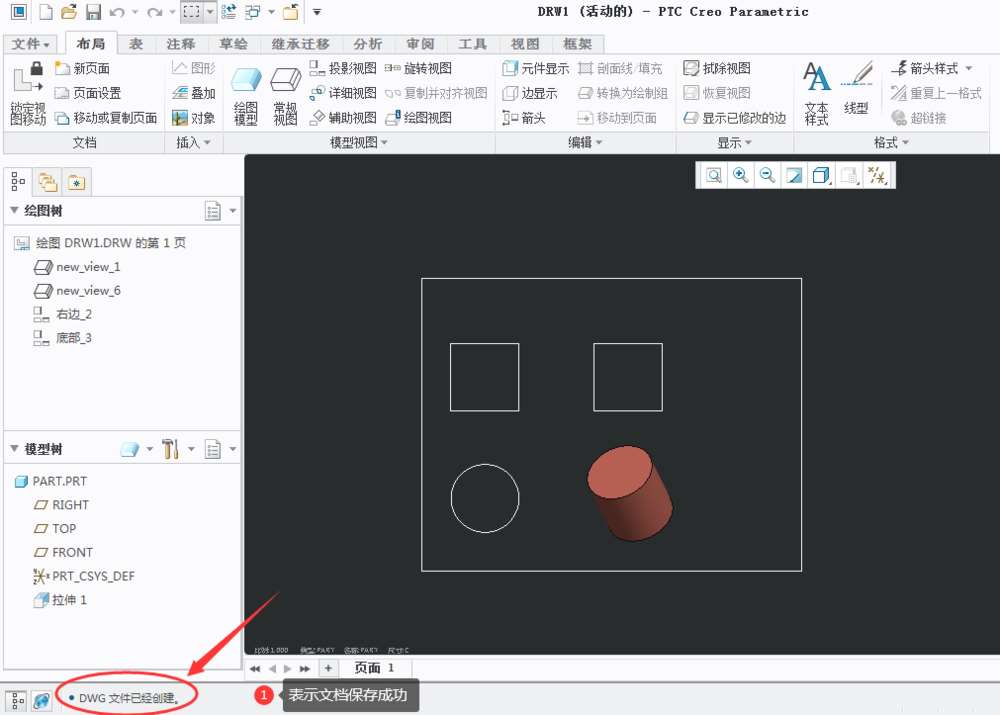

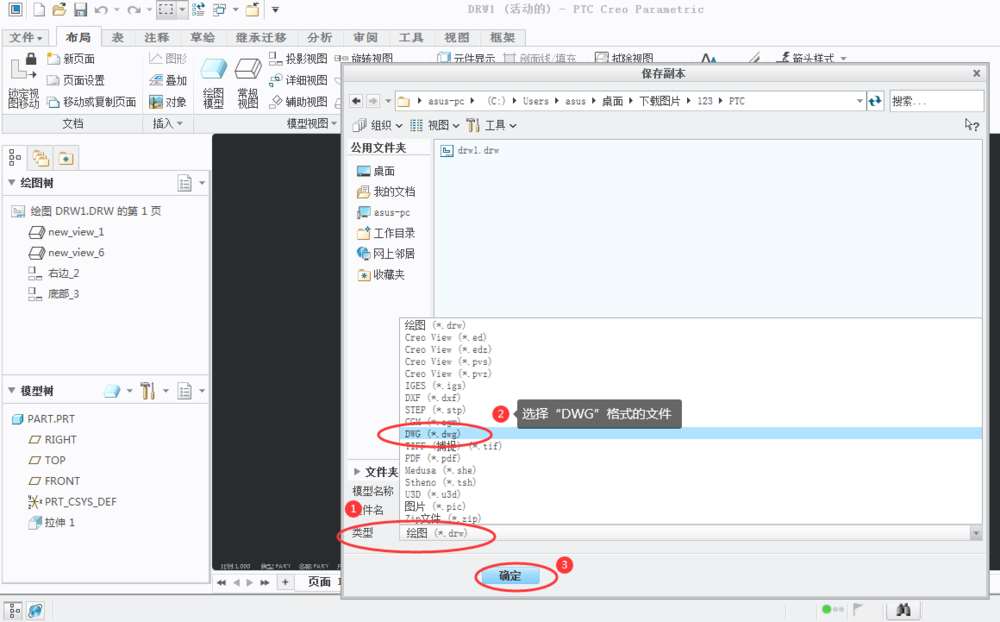

在彈出的對話框內選擇我們需要保存的文件類型“DWG”格式，下一步進行零件2D圖紙的命名，選擇我們所需要保存CAD的版本，其他文檔的保存設置項可參照我的設定來設置即可，最后點擊確定，此時就可以準確的將我們剛剛繪制的工程圖保存為“DWG”格式的文檔，以便我們打開CAD來進行2D的尺寸標注。
