powerdesigner如何導出數據字典?powerdesigner導出數據字典教程

華軍軟件園   發布時間:2022-11-22 10:39:31   作者:常山造紙農   我要評論
小伙伴們知道powerdesigner怎么導出數據字典嗎?今天小編就來講解powerdesigner導出數據字典教程,感興趣的快跟小編一起來看看吧

小伙伴們知道powerdesigner怎么導出數據字典嗎?今天小編就來講解powerdesigner導出數據字典教程,感興趣的快跟小編一起來看看吧,希望能夠幫助到大家呢。

PowerDesigner導出數據字典的操作方法

PowerDesigner導出數據字典的操作方法

第一步,在PowerDesigner中新建一個Physical Data,并新建幾個實體表(這里我隨意建了幾張表作為代表),如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

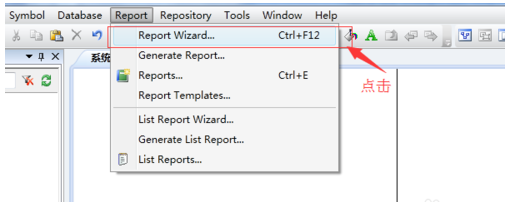

第二步,按“Report”>>“Report Wizard..”路徑打開,如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

第三步,在彈框的相應位置輸入需要導出的文件名,語言,然后點擊“下一步”,如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

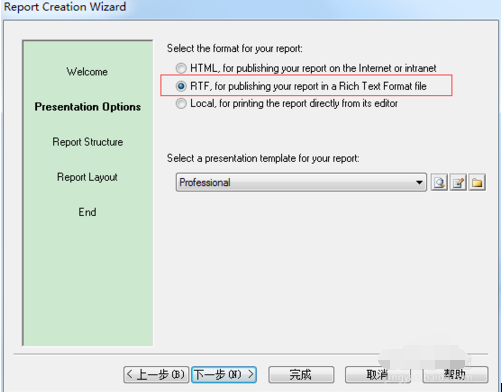

第四步,選擇“RTF,……”(如果你需要導出其他格式可以選擇其他項,這里RTF可轉成word編輯),然后點擊“下一步”,如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

第五步,可直接點擊“下一步”,如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

第六步,在“List Layout”中勾選自己需要生成的table的屬性信息,如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

第七步,將第六步中的“table”展開,點擊“Column”,同樣在List Layout”中勾選自己需要生成的Column的屬性信息(大多數文檔需要展示字段的注釋,而默認是不導出注釋的,所以在這里重點說明一下),如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

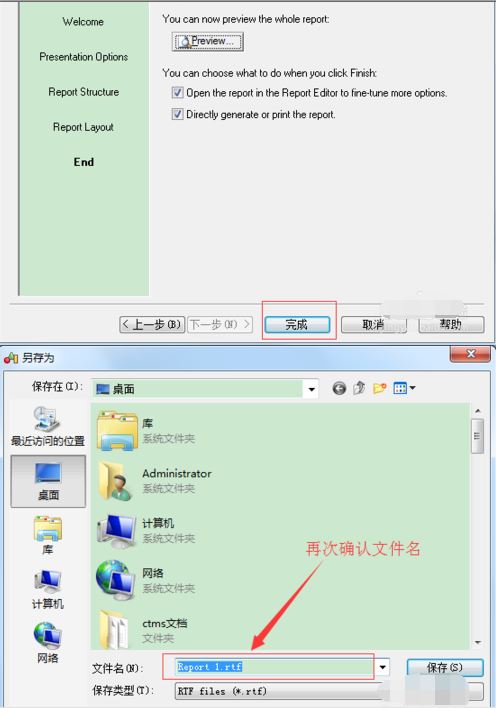

第八步,點擊“完成”,然后會彈出保存的提示框,可再次確認文件名,選擇路徑,點擊“保存”,如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

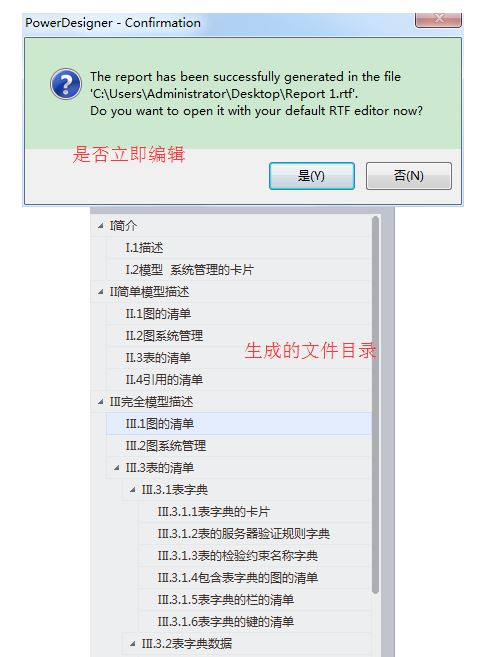

第九步,在上一步保存之后,powerdesigner會展示如圖的提示框,判斷是否立即進行文檔編輯,隨后我們打開文檔,可以看到文檔的一部分目錄結構,這樣我們就成功導出了數據字典,如下圖所示:

PowerDesigner導出數據字典的操作方法截圖

以上就是小編給大家?guī)?lái)的powerdesigner導出數據字典教程的全部?jī)?nèi)容,希望能夠幫助到大家哦。
