Matlab常用繪圖顏色搭配有哪些? matlab繪圖顏色代碼整理匯總

matlab繪圖時,經常使用的顏色對比明顯,易于區分,但有時美觀性欠佳,各顏色之間略顯突兀,下面就精不就多,推薦幾款常用的離散色系搭配。
下面以箱線圖為例,列舉上述幾種配色下的實際效果:
1、Matlab標準顏色

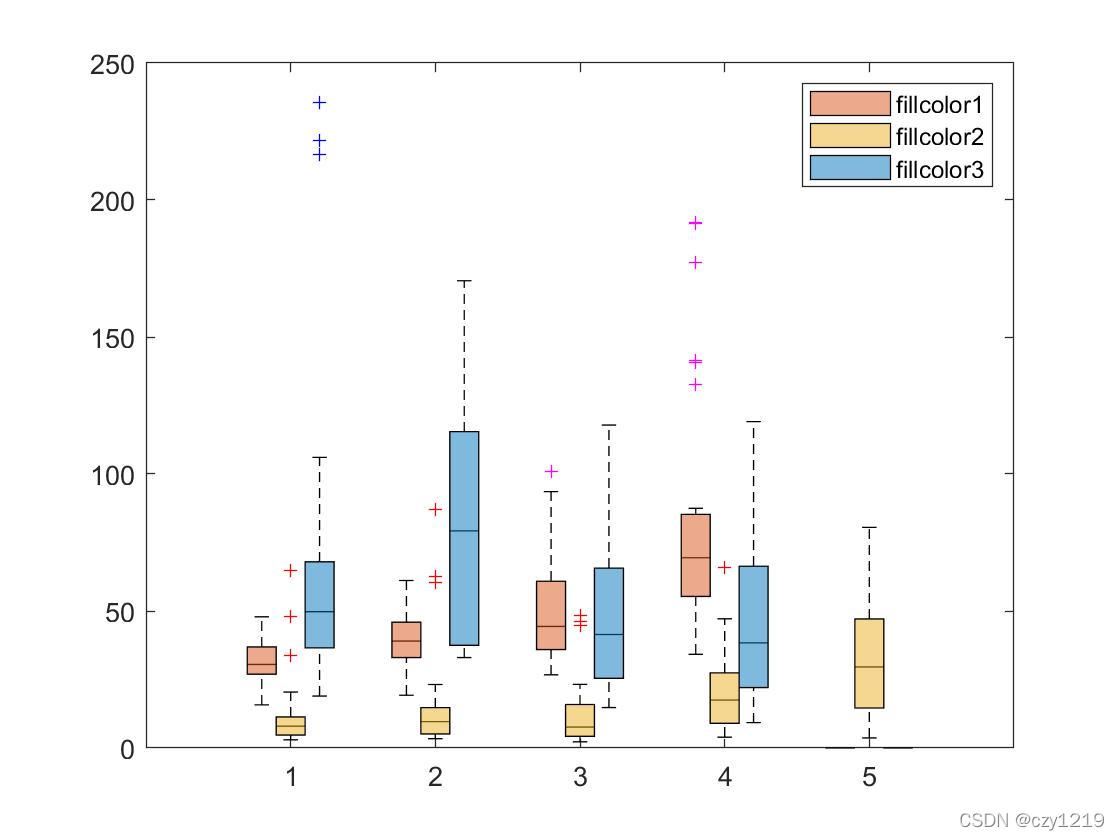

fillcolor1=[0.85, 0.33, 0.10]、fillcolor2=[0.93, 0.69, 0.13]、fillcolor3=[0.00, 0.45, 0.74]
2、Microsoft配色

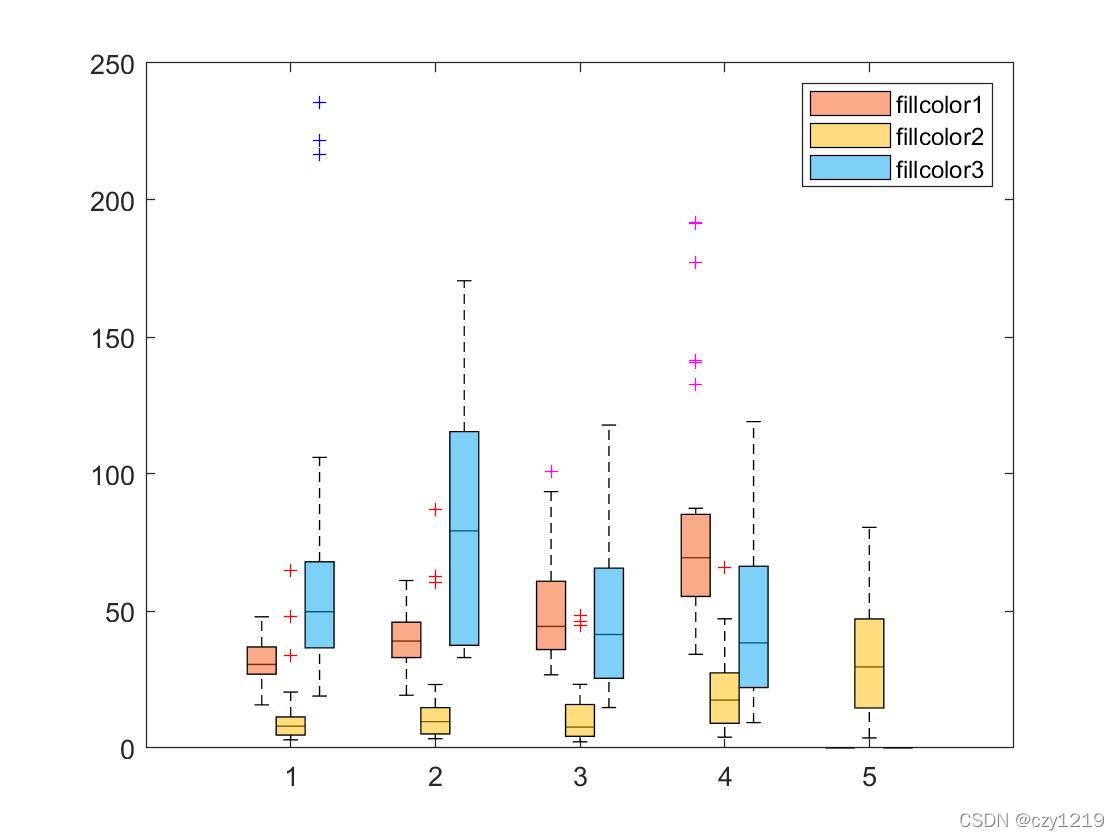

fillcolor1=[246, 83, 20]、fillcolor2=[255, 187, 0]、fillcolor3=[0, 161, 241]
3、自定義配色1

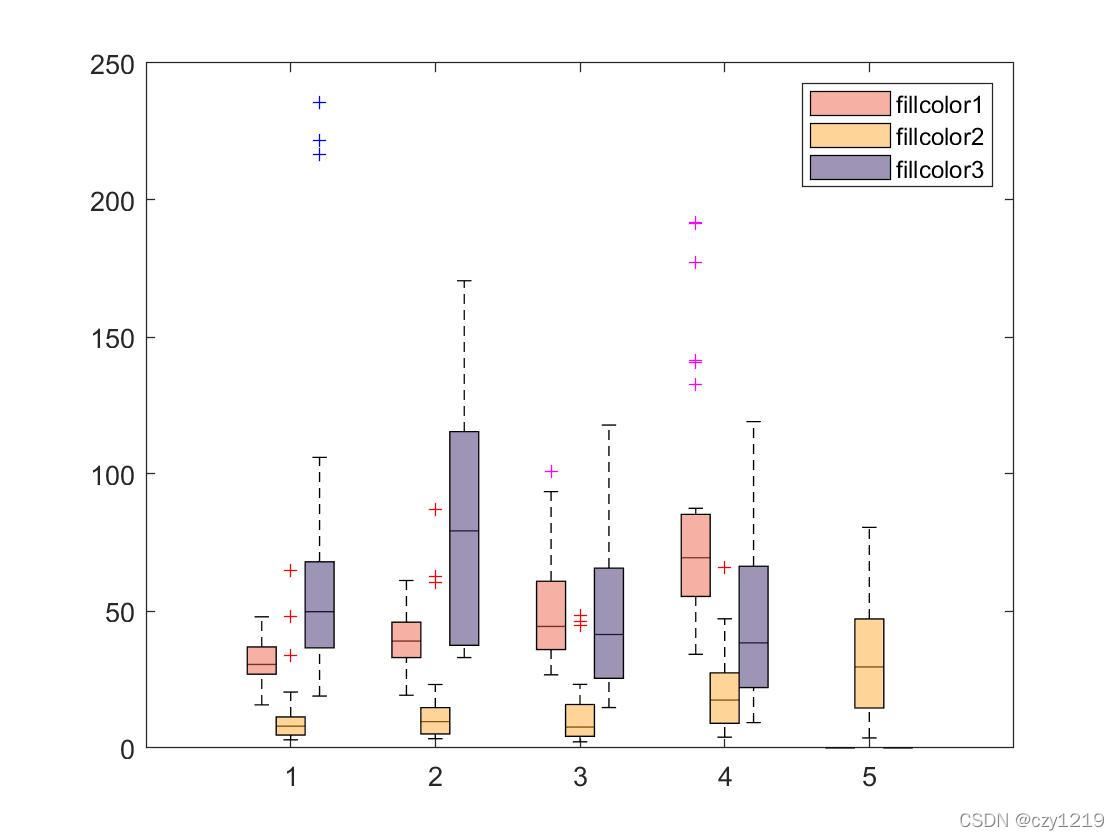

fillcolor1=[189, 30, 30]、fillcolor2=[252, 170, 103]、fillcolor3=[0, 70, 222]
4、自定義配色2
fillcolor1=[240, 100, 73]、fillcolor2=[255, 170, 50]、fillcolor3=[62, 43, 109]
5、自定義配色3

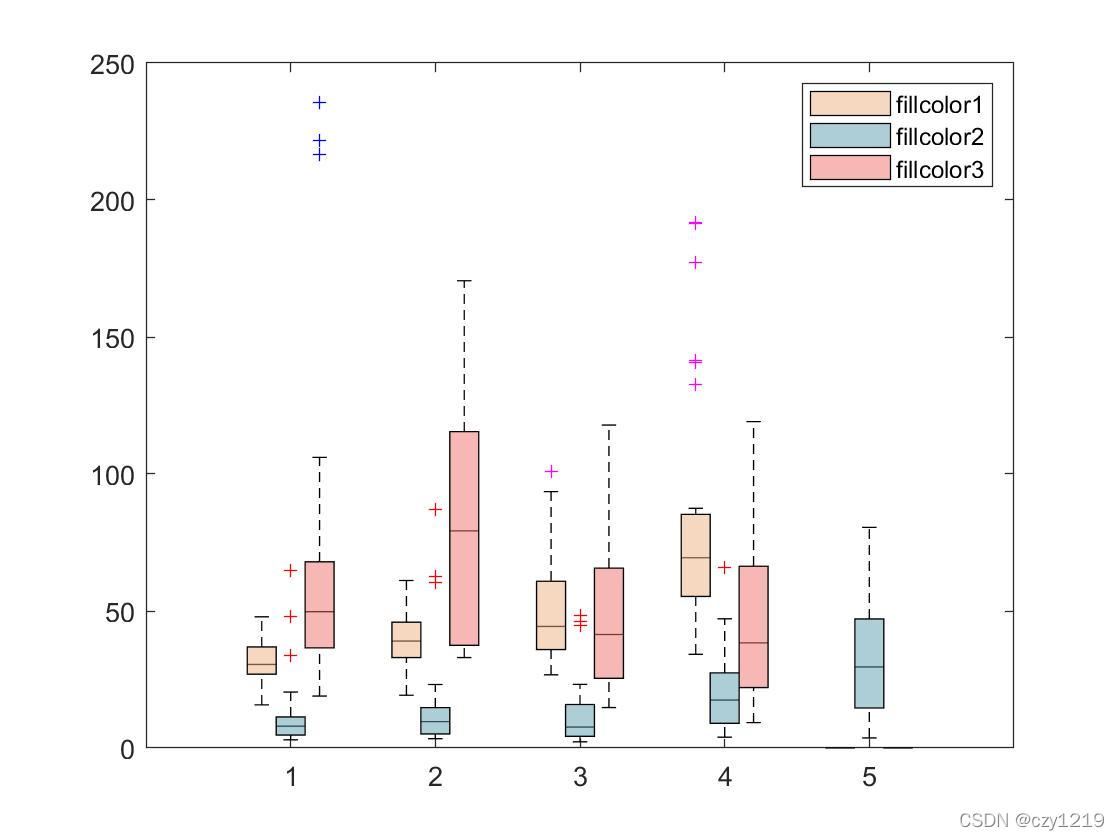

fillcolor1=[237, 177, 131]、fillcolor2=[239, 111, 108]、fillcolor3=[92, 158, 173]
說明:Matlab顏色取0-1之間,0-255之間的數值比上255即可以在程序中使用。
常用默認設置 顏色設置
顏色設置
MATLAB 中常用的顏色代碼有以下幾種:
- 'r' - 紅色 (red)
- 'g' - 綠色 (green)
- 'b' - 藍色 (blue)
- 'c' - 青色 (cyan)
- 'm' - 品紅色 (magenta)
- 'y' - 黃色 (yellow)
- 'k' - 黑色 (black)
- 'w' - 白色 (white)
此外,你也可以使用 RGB 值來自定義顏色,例如 [0.5 0.5 0.5] 表示灰色。這些顏色代碼可以直接在繪圖函數中使用,如 plot(x, y, 'r')。標記符號
- 'o' - 圓圈
- '+' - 加號
- '*' - 星號
- '.' - 點
- 'x' - 叉號
- 's' - 正方形
- 'd' - 菱形
- '^' - 上三角
- 'v' - 下三角
- '>' - 右三角
- '<' - 左三角
線型
- '-' - 實線
- '--' - 虛線
- ':' - 點線
- '-.' - 點劃線
常見指令-默認示例
plot(H2_load_after(1,:), '--', 'LineWidth', 2); % 虛線,自動分配顏色 plot(P_WT_forecast,"go-", 'LineWidth', 2); % P_WT_forecast 是數據變量 % "go-" 指定綠色、圓形標記、和實線(solid line) % 'LineWidth', 2 設置曲線寬度為 2
常用繪圖指令
雙坐標軸
要實現兩個縱坐標軸,你可以使用 MATLAB 的 yyaxis
命令,在同一圖中繪制三條曲線,其中前兩條曲線共用一個 y 軸,第三條曲線使用另一個 y 軸。
figure(1); % 左側 y 軸,繪制 H2_load_after 和 H2_load_before yyaxis left plot(H2_load_after(1,:), "go-", 'LineWidth', 2); % 第1條曲線,綠色,圓圈標記,實線 hold on; plot(H2_load_before(1,:), "bo-", 'LineWidth', 2); % 第2條曲線,藍色,圓圈標記,實線 ylabel('H2 Load (after/before)'); % 左側 y 軸標簽 % 右側 y 軸,繪制 CI_H2 yyaxis right plot(CI_H2(1,:), "ro-", 'LineWidth', 2); % 第3條曲線,紅色,圓圈標記,實線 ylabel('CI H2'); % 右側 y 軸標簽 % 公共部分 grid on; xlabel('X-axis'); % X 軸標簽 xlim([1 24]); % 限制橫坐標為1到24 legend('H2 Load After', 'H2 Load Before', 'CI H2'); % 添加圖例 title('Plot with Two Y-Axes'); % 圖形標題 hold off;
代碼解釋:
- yyaxis left:在左側 y 軸上繪制 H2_load_after 和 H2_load_before,兩條曲線共用左側 y 軸。
- yyaxis right:在右側 y 軸上繪制 CI_H2,使用右側的 y 軸作為標度。CI_H2 曲線的標度與前兩條曲線不同。
- ylabel('H2 Load (after/before)') 和 ylabel('CI H2'):分別為左側和右側 y 軸添加標簽,以標示不同的物理量。
- legend:圖例包含所有三條曲線。
- grid on:為圖形啟用網格線。MATLAB 會自動為左側和右側 y 軸設置合適的網格。
- xlim([1 24]):這行代碼限制了 x 軸的范圍為 1 到 24,也就是橫坐標會被設置在這個區間內。
如何在所繪制圖中添加文本、備注
% 前期是常用的 繪圖指令。 % 計算風電消納百分比 wind_absorption_ratio = sum(sum(P_WT)) / sum(sum(P_WT_forecast)) * 100; % 添加備注信息 remark_text = sprintf('風電消納百分比:%.2f%%', wind_absorption_ratio); text(2, max(P_WT_forecast)*0.9, remark_text, 'FontSize', 12, 'Color', 'blue'); hold off ; % 最后以 hold off 結尾 % ——————解釋 % text函數: % 在圖中添加文字注釋。 % (2, max(P_WT_forecast)*0.9) 指定文字位置(橫坐標 2,縱坐標接近預測曲線的 90% 高度)。 % 'FontSize', 12 設置字體大小。 % 'Color', 'blue' 設置文字顏色為藍色。
這樣可以確保數據更易于解讀。
通過巧妙地運用這些顏色,你的MATLAB圖表將更具表現力,幫助觀眾更輕松地理解和分析數據。
