網絡字符疊加器是一款字符疊加視頻分配器，是深圳華天成提供的一款電視安防監控系統的軟件，可以幫助用戶進行視頻分配器，上糾正視頻傳輸線路上的相位失真，并且可以多次編輯和改寫，操作簡單，只需幾分鐘即可完成。需要的朋友可以前來本站下載。

軟件介紹

華天成視頻分配器(含字符疊加)，接入16路視頻信號，輸出32路原味圖像信號，本產品采用專用視頻運算放大器技術，視頻信號經過分配的同時，可實現一定的相位校正，在一定程度上糾正視頻傳輸線路上的相位失真，是娛樂、電教、監控等視頻分配的最佳選擇；產品還可在圖象信號上按所要求位置、字體、大小疊加各種中、英文字符及圖案等。

功能特色

本設備經分配輸出的每一路視頻信號的帶寬、峰值電壓和輸出阻抗與輸入的信號格式相一致。

16通道進，32通道出的分配器能減少設備體積，提高系統的穩定性。

視頻黑白、彩色兼容

一路視頻輸入信號分配成2路視頻輸出信號

分配輸出帶自動相位校正

采用專用視頻運算放大器、2倍放大功能

視頻頻率響應平坦

可根據用戶的需求設置漢字字符

多臺設備可級聯

電腦設置方法

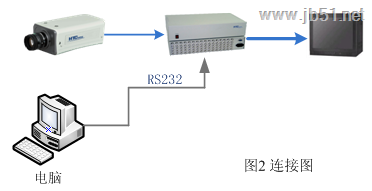

按圖2連接好設備

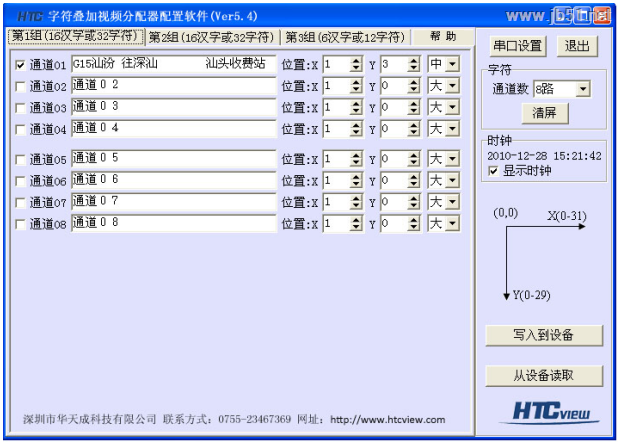

啟動“多通道字符疊加設置Ver5.4.exe”后出現以下界面

*.“通道數”對應選輸入視頻的通道數量;

*.每個通道的內容、位置、漢字大小（大、中、?。┛梢宰杂稍O(shè)定;

*.時鐘設置當不選時，設備關閉時鐘顯示;

*.設定好后點“寫入到設備”就可以，內容和位置斷電保存;

*.已寫到設備中的內容可以“從設備讀取”，并顯示到菜單對應位置;

時間動態調整

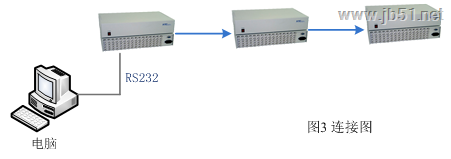

時間調整的設備連接圖如下：

按圖3連接好設備

電腦和第一臺設備用兩頭是母頭的電纜一端接電腦，另一端接隨機帶的串口一分二電纜，設備之間電纜以“手拉手”方式連接。

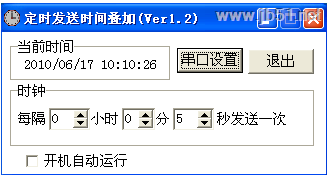

啟動“定時發送時間疊加(Ver1.2).exe”出現以下界面

*.“串口設置”缺省為:波特率9600,1,8,1,n （串口幀約定：采用10位幀。

1位起始位，8位數據位，1位停止位。無奇偶校驗位。）

*.調整時間間隔可以任意設置,一般4個小時一次可以滿足使用要求

*.“開機自動運行”選中后，電腦開機后會自動運行此軟件
