鉆孔坐標是基于excel的VBA編寫的鉆孔坐標計算軟件，提供交點法-主線和積木法-互通兩種計算方法，可以計算出任意給定位置鉆孔的坐標，可直接在excel中繪出坐標表。有需要的朋友可以來本站下載

平面文件格式

一、交點法平面資料

*數(shù)據(jù)間以空格隔開

工程說明

起點樁號

起點號

起點X坐標 起點Y坐標 0 0 0

交點號

交點X坐標 交點Y坐標 圓曲線半徑 第一緩和曲線長度 第二緩和曲線長度[第一緩和曲線起點半徑 第二緩和曲線終點半徑]

............................................................

終點號

終點X坐標 終點Y坐標 0 0 0

二、積木法平面資料

*數(shù)據(jù)間以空格隔開

起點樁號 起點X坐標 起點Y坐標 起點方位角

曲線始半徑 曲線終半徑 曲線長度

..........................

曲線始半徑 曲線終半徑 曲線長度

三、交點法平面資料舉例

項目名

0

起點

3192047.8116 515099.4018 0 0 0

JD1

3192251.4647 515034.3900 52 30 30 100 200

JD2HT00

3192289.4953 514848.8558 20.5 26 26

JD3

3192202.5407 515127.5481 30 30 30

終點

3192015.8797 515158.3674 0 0 0

四、積木法平面資料舉例

0.000 2896853.863739 533271.937412 140.022866

9999 9999 100

9999 300 50

300 300 50

300 9999 50

9999 9999 50

9999 -100 50

-100 -100 100

-100 9999 50

9999 9999 100

9999 50 50

50 100 50

100 30 50

30 9999 50

9999 9999 100

9999 -50 50

-50 -100 50

-100 -30 50

-30 9999 50

9999 9999 100

使用方法

首先：

*安裝了Excel

*安裝的打印機支持A4

*準備好平面文件、斷鏈文件、鉆孔文件

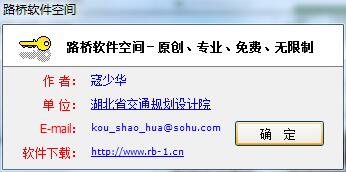

運行本程序，如下圖所示，選取方法，點擊坐標表按鈕，依次讀取平面資料、斷鏈資料、鉆孔資料，程序?qū)⒆詣忧袚Q到Excel完成 坐標表。
