FineCone是一款專門用于揚聲器的軟件，軟件支持模擬揚聲器的發音以及鼓膜震動頻率，需要的朋友可以前來本站下載。

軟件介紹

FINECone是一款好用的聲學有限元素模擬軟件，也就是通常我們所說的揚聲器設計軟件，該軟件能夠模擬振膜/鼓紙振動的有限元素，F(xiàn)ineCone根據輸入?yún)?shù)計算輸出頻率響應曲線，輸出聲壓級和阻抗曲線，通過計算機模型設計揚聲器。同時使用這款軟件可以方便專業人士進行揚聲器的頻率響應或者分析現有揚聲器的問題，有效地提升揚聲器的設計效率，節省工程師的時間，是一款揚聲器設計工具，該軟件能夠模擬振膜/鼓紙振動的有限元素，并FineCone會根據輸入?yún)?shù)計算輸出頻率響應曲線，輸出聲壓級和阻抗曲線，通過計算機模型設計揚聲器。此外，你還可以在autocad上構建揚聲器的模型數據，然后將設計的圖紙dxf加載到軟件編輯，幫助你查看設計的模型以及執行有限元模擬，非常強大，歡迎有興趣的用戶們自行下載體驗。

軟件特色

1、節省工程師的時間

高精確率的計算在FINECone中只需要5-30秒。

2、節省工具和花費

精確模擬使您只需要制造一個揚聲器原型，而不是在嘗試品與失敗品中徘徊。

3、更好的產品

在材料數據庫中找到最佳材料，然后優化音盆厚度和硬度以符合您的要求。

4、無問題生產

完美的設計避免了生產時這樣那樣的問題。因此您不必把時間消耗在生產線上。

finecone操作說明

下面是FINECone模擬該六寸半低音的過程，主要分以下幾步進行：

· 通過輸入DXF文件來確定幾何形狀

· 從材料表中選擇各組件的材料特性

1、FINECone主窗口

因為所有網框，元素的數量，自由度和約束等等，都是程序自動定義完成的，所以我們只需要用AutoCAD作一個幾何形狀的簡圖， 存為DXF格式并輸入到FINECone。

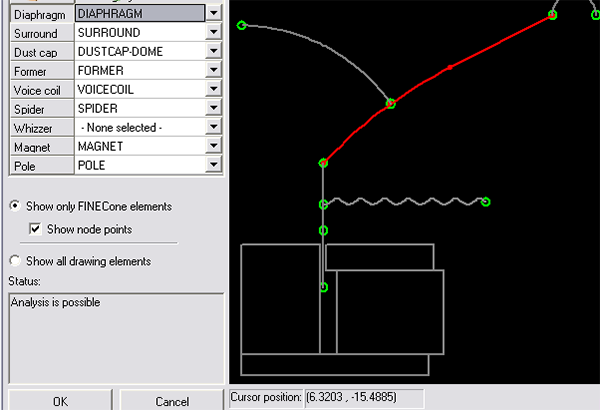

所建模型必須是圓形中心軸對稱的， 而且只用右邊一半。也就是說，圖形中最左邊那一點必須在喇叭單體的中心對稱軸上。通常這是防塵罩的中心點，這里顯示了輸入的 DXF幾何圖形

2、DXF輸入和自動糾錯功能

我們用指定的名字給這些層命名，那么，輸入到FINECone時就不必再麻煩了。

注意：你可以在Tools/Program Options/DXF Layers更改指定的各層名字。

在左下方的“Status”窗口中，我們看到“Analysis is possible”，這說明自動糾錯功能未發現任何錯誤?！　C現在將用預設的參數開始計算。然后我們必須改變這些參數，以得到符合實際的結果。

現在，我們選擇 FEM Material Properties

3、材料特性輸入

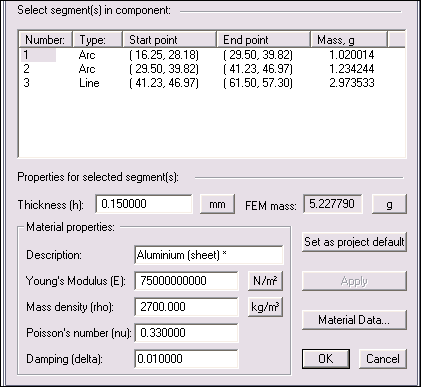

振膜或鼓紙是由三段組成的?；旧线@個鼓紙設計為里面一個大圓弧連接一條直線（見前圖）。但是，這個大圓弧必須被分割成兩個一起連接到防塵罩上的小圓弧。

這個音盆的材料被選為鋁箔片。這個 * 符號表示數據庫中的材料被改變了。它的阻尼 從0.05增加到了 0.1。這是為了正確的模擬實際的喇叭材料。

舉個例子，喇叭邊的材料是從材料數據庫中獲得的，點右下方的按鈕選擇。

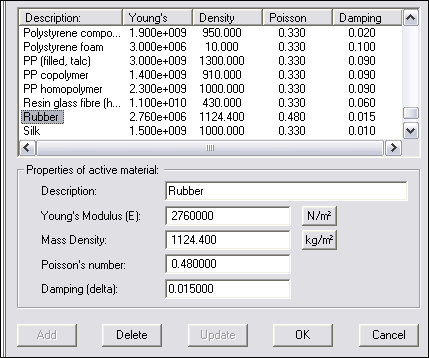

懸邊的材料可以在材料數據庫中找到。選擇懸邊后，點右下方的“Material Database”按鈕

這里選擇了“Rubber “橡膠, 一個典型的喇叭邊用橡膠材料。

4、材料編輯

現在，輸入電氣參數。先用來自MLSSA SPO的數值。為了幫助使用者匹配一個已存在的阻抗曲線，測量出的阻抗曲線可以通過選擇 “Advanced Settings” 來輸入。

5、電氣參數的FINEMotor輸入

如果有FINEMotor文件(*.FM2)，就可以直接輸入到FINECone

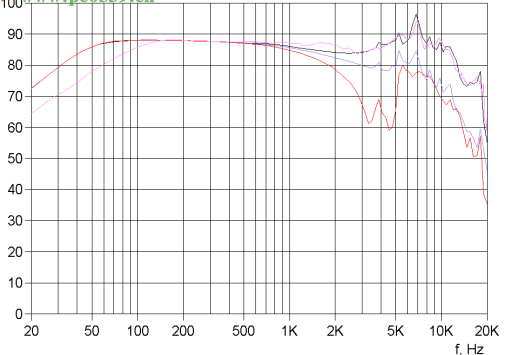

在高頻（分裂振動區域），模擬的曲線（黑色）與實測曲線（粉紅色）的一致性很好

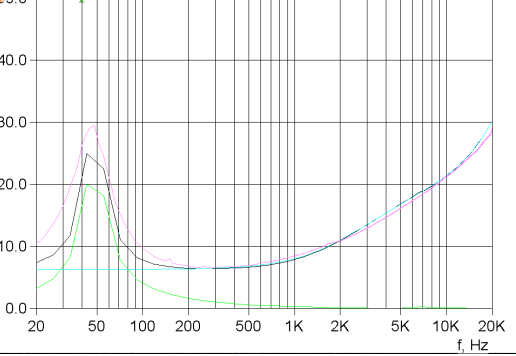

藍色曲線是模擬的電氣阻抗曲線，綠色是機械阻抗曲線，粉紅色是用來對比的實測曲線

這是 6.5” 低音在7162Hz分裂振動的模擬。這個頻率也是在頻響曲線中看到波峰的頻率。注意，在鼓紙外緣有劇烈的分裂振動。

功能介紹

1、DXF圖形糾錯

2、輸出帶相位的頻率響應

3、自動機算空氣負載

4、頻率響應曲線多重顯示

5、dxf文件和FINECone模型庫

6、從FINEMotor讀取TS參數

7、撤銷操作可追溯到前十次

8、高級高音杯模擬

9、中文界面

10、DXF圖形糾錯

11、輸出帶相位的頻率響應

12、自動機算空氣負載

13、頻率響應曲線多重顯示

14、DXF文件和FINECone模型庫

15、從FINEMotor讀取TS參數

16、撤銷操作可追溯到前十次

17、高級高音杯模擬

更新日志v2.1版本

• DXF圖形糾錯

• 輸出帶相位的頻率響應

• 自動機算空氣負載

• 頻率響應曲線多重顯示

• DXF文件和FINECone™模型庫

• 從FINEMotor™讀取TS參數

• 撤銷操作可追溯到前十次

• 高級高音杯模擬

• 中文界面
