UI Automator Viewer一個用來來掃描和分析Android應用程序的UI組件的GUI工具,是android SDK自帶的一個元素定位工具。通過截屏并分析XML布局文件的方式，為用戶提供控件信息查看服務.

uiautomatorviewer工具的安裝與使用

本文將介紹  如何使用 window系統下Android + python+uiautomatorviewer 進行 安卓應用的自動化測試其實筆者自己是想達到 自動掛機打游戲的目的!O(∩_∩)O哈哈~有一個良好的興趣往往能使我們有更加強大的動力去學習,誰說不是呢！(強行良好)這是筆者第一次寫文章,記錄自己學習的一點一滴,借此督促自己不能半途而廢(其實就是寫來裝逼的)文章適合新手小白(比如筆者),邊采坑邊寫的,如有錯誤,希望讀者指出準備工作

一.jdk 1.8  (請勿使用JDK 1.9 將造成兼容性錯誤,導致)
鏈接：https://pan.baidu.com/s/1dUspTs 密碼：o6c9
二.Android-SDK 3.0.0(UiAutomatorViewer 啟動依賴)
鏈接：https://pan.baidu.com/s/1htr6wOO 密碼：8lp9
三.ADB工具(鏈接安卓與PC)
鏈接：https://pan.baidu.com/s/1nwfQSHV 密碼：1cpg
四.UiAutomatorViewer JAR(幫助我們獲取屏幕中的控件,并使用腳本操作)
鏈接：https://pan.baidu.com/s/1i6X1MAx 密碼：kfco


一、uiautomatorviewer介紹

uiautomatorviewer是android SDK自帶的一個元素定位工具。通過截屏并分析XML布局文件的方式，為用戶提供控件信息查看服務。

使用uiautomatorviewer，你可以檢查一個應用的UI來查看應用的布局和組件以及相關的屬性。該工具位于SDK目錄下的tools\bin子目錄下。

二、啟動uiautomatorviewer

1、在SDK的安裝目錄下雙擊uiautomatorviewer.bat就可以啟動

2、也可以使用cmd命令進行啟動，cd到tools目錄下，然后輸入uiautomatorviewer.bat回車后啟動服務。啟動界面如下：

注：1、在Android Studio中可以通過Android Device Monitor 調用UI Automator Viewer。

       2、點擊uiautomatorviewer后會出現一個console黑窗口，使用時不要關掉。

三、uiautomatorviewer界面

界面一共有四個區域：
1）上方區域
4個按鈕從左至右功能分別是：打開已經保存的布局，獲取詳細布局，獲取簡潔布局，保存布局。點擊保存，將存儲兩個文件，一個是圖片文件，一個是.uix文件（XML布局結構）
第二個按鈕（Device Screenshoot uiautomator dump）和第三個按鈕（Device Screenshoot with Compressed Hierarchy uiautomator dump –compressed），第二個按鈕把全部布局呈現出來，第三個按鈕只呈現有用的控件布局。

2）截圖區（左下），顯示當前手機屏幕顯示的布局圖片
3）布局區（右上）,用XML樹的形式，顯示界面的控件布局
4）控件屬性區（右下），當愛布局區點擊某一控件時，將在這里顯示控件的屬性

在第一次點擊Device Screenshoot按鈕時，將會報錯，顯示如下：

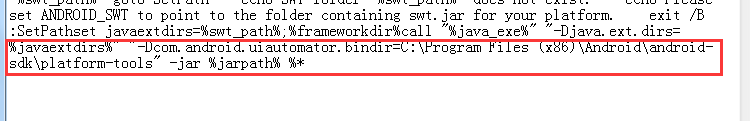

解決方案：修改uiautomatorviewer.bat中最后一行代碼，將“%prog_dir%”替換為platform-tools的實際目錄即可。

原因：在uiautomatorviewer.bat中，需要知道SDK下子目錄platform-tools的路徑，即bat文件中的“%prog_dir%。

四、連接手機

    cmd打開輸入adb devices,確認手記已連接
